直列四缸内燃机曲柄活塞组结构展示

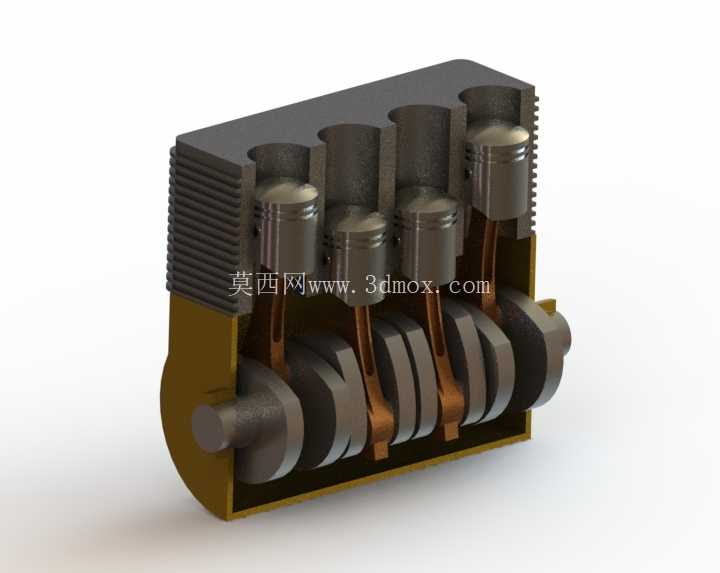

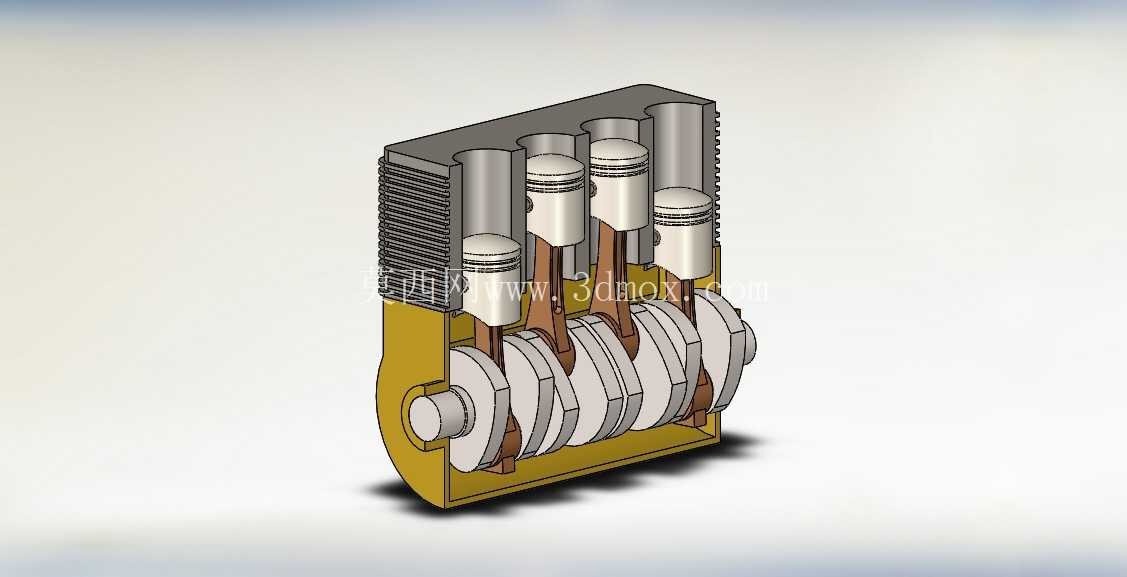

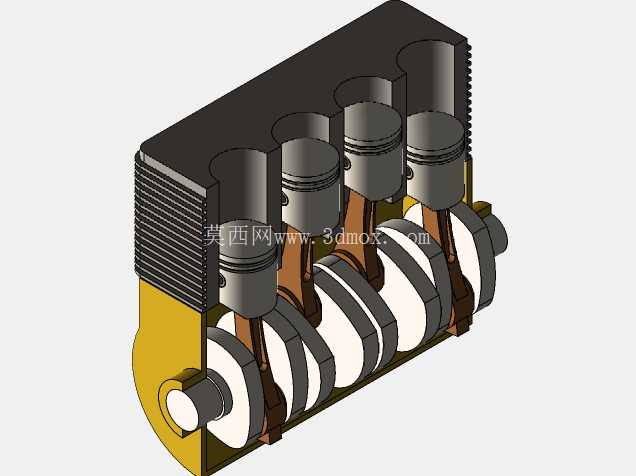

　　不同于V型、水平对置等多缸布局，直列四缸的结构对称性更好，一阶往复惯性力可以通过曲轴平衡块实现完全自平衡，不需要额外加装平衡轴就能获得不错的运转平顺性，加工和装配难度也更低，是民用动力领域应用最广的缸体布局。设计层面上，这套结构优先考虑了组件之间的运动干涉校验：每个活塞的行程、连杆长度、曲柄半径的比值严格按照内燃机设计规范设定，活塞在上止点时不会碰撞气缸盖火力岸，在下止点时连杆不会与气缸套下沿发生剐蹭，曲轴旋转过程中相邻曲柄的连杆运动包络面预留了足够的安全间隙，不会出现运动件碰撞的问题。这套直列四缸动力核心结构，主要面向小排量乘用车、小型通用动力设备的动力输出场景，在1.0-1.6L排量区间的民用代步车型、小型工程机械辅机、固定式发电机组动力端都有广泛的适配空间，是往复式内燃机最经典的布局形式之一。从实际功能来看，这套结构完整还原了内燃机将燃料化学能转化为旋转机械能的核心路径：四个等径气缸沿曲轴轴向一字排开，活塞在气缸套内做上下往复直线运动，通过连杆将直线推力传递给曲轴的曲柄销，最终把往复运动转化为曲轴的连续旋转扭矩，向外输出动力。

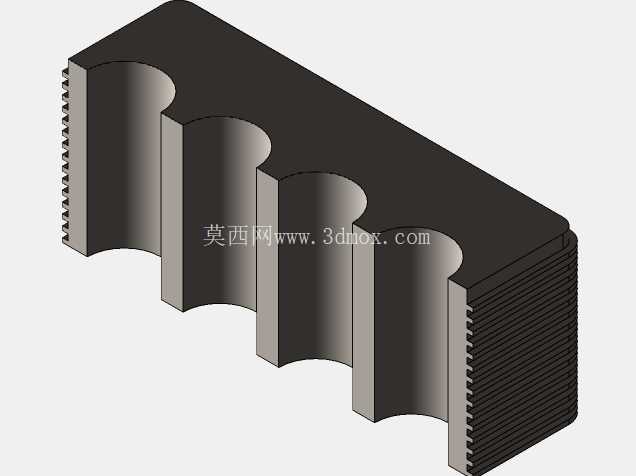

　　气缸体外侧设计有密集的散热鳍片，这是风冷机型的典型特征，不需要额外布置水冷套和冷却管路，整体结构更紧凑，适合对空间重量要求严苛、维护条件有限的使用场景，比如小型农用机械、便携发电机组、越野摩托的动力单元。从安装边界来看，这套直列四缸结构的轴向总长度控制在同排量机型的常规区间，缸心距按照缸径的1.12倍设定，既保证了气缸壁有足够的强度承受燃烧爆发压力，又不会让缸体整体宽度过大；曲轴两端的输出轴径、轴承安装位都按照通用标准尺寸设计，前端可以直接安装正时齿轮、皮带轮驱动附件，后端可以对接离合器、变速器等传动组件，不需要额外做转接适配。

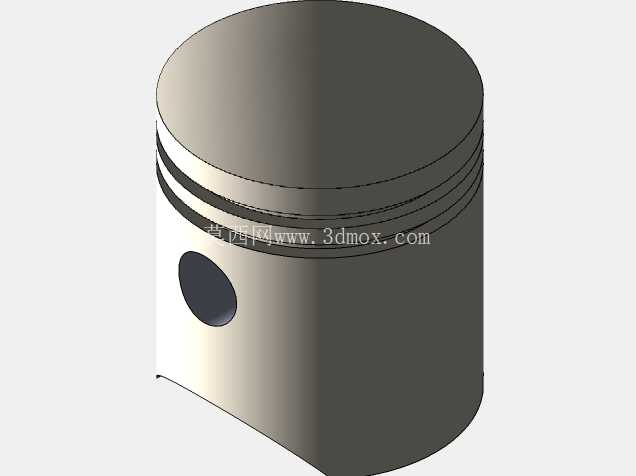

　　活塞部分采用了平顶设计，配合对应的燃烧室结构可以获得更理想的压缩比，活塞裙部预留了活塞环的安装槽位，气环、油环的槽位尺寸符合通用内燃机的密封要求，既可以保证燃烧室内的高压燃气不会窜入曲轴箱，又能把气缸壁上多余的润滑油刮回油底壳，避免机油参与燃烧。曲轴采用了全支撑设计，每个曲柄臂两侧都设置有主轴颈支撑，相比非全支撑曲轴，这种设计的曲轴刚性更好，高转速下的弯曲变形量更小，能承受更高的燃烧爆发压力，运转时的振动也更低，适合长时间高负荷运转的使用场景。连杆采用了传统的工字形截面，在保证足够结构强度、抗屈曲能力的前提下，尽可能降低了连杆自身的往复运动质量，减少曲轴运转时的惯性负荷，提升动力响应速度。

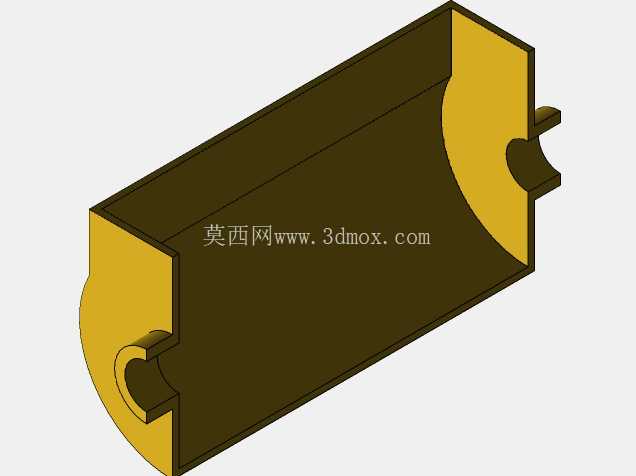

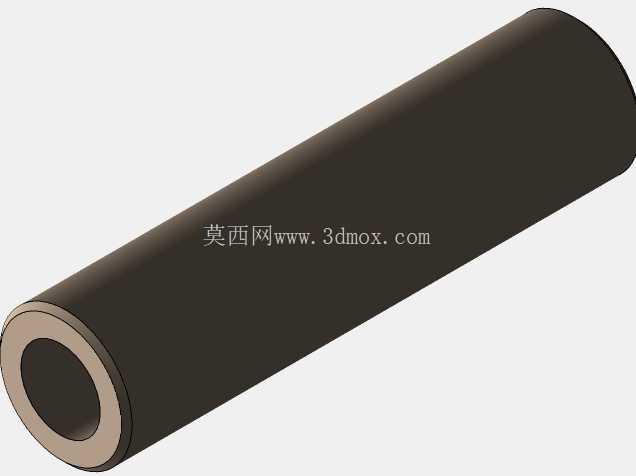

　　在实际建模过程中，这套结构的所有配合面都严格按照机械设计公差要求设定间隙：活塞与气缸壁之间预留了合适的配缸间隙，满足热膨胀后的运动需求；连杆大头与曲柄销、连杆小头与活塞销之间都预留了轴承安装空间，可以直接加装轴瓦实现滑动摩擦配合，保证长时间运转的耐磨性。整个结构没有冗余的装饰性设计，所有几何特征都服务于功能实现：缸体的散热鳍片高度、间距经过匹配，保证散热面积满足风冷工况下的热负荷需求；曲轴平衡块的外形轮廓经过运动包络校验，旋转时不会碰撞曲轴箱内壁；活塞销座的加强筋结构，能承受活塞换向时的侧向冲击力，避免销座开裂失效。对于结构设计从业者来说，这套模型可以直观展示直列四缸内燃机的核心运动逻辑，清晰呈现曲柄连杆机构的运动关系，在做动力总成匹配、气缸体结构设计、曲柄连杆机构强度校核的时候，可以作为基础参考结构，快速理解各组件之间的配合关系、安装边界和运动干涉风险，减少前期方案设计时的校验工作量。
