reddit风格圆形浮雕徽章可打印结构设计

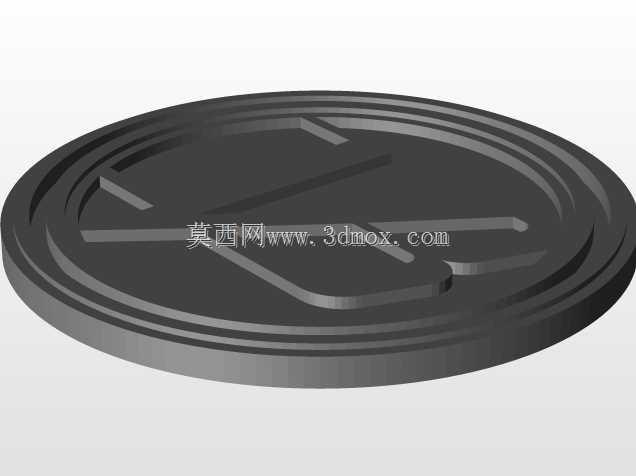

　　这款圆形浮雕徽章的结构设计，首先围绕日常佩戴、桌面陈设、文创周边搭配三类核心使用场景展开，整体采用扁平圆盘加浅浮雕的构型，没有尖锐外凸结构，适配日常携带时的防刮需求，不管是别在帆布包、工装衣襟上，还是搭配磁吸底座放在桌面作为社群标识摆件，都能避免剐蹭衣物或者周边物件。从结构细节来看，徽章整体为等厚圆盘基底，基底边缘做了三层同心阶梯槽设计，最外层槽宽较窄，向内逐层收窄，既可以在视觉上强化徽章的轮廓层次感，也能在3D打印成型时减少边缘翘曲风险，同时给后续的表面上色、封层工序预留了操作边界，不会因为浮雕图案太靠近边缘导致上色时溢色到徽章侧面。徽章中心的浮雕图案采用下沉式浅凸台设计，凸台高度控制在1.2mm到1.5mm区间，

　　这个高度区间既可以保证图案的辨识度，在常规光照下能形成清晰的明暗阴影来凸显图案线条，又不会因为凸台过高导致打印时出现层间粘接不牢的问题，也避免日常使用中凸起图案被磕碰断裂。图案的所有转角都做了R0.3mm的圆角过渡，没有直角锐边，一方面是适配FDM3D打印的出料特性，减少打印时的转角堵头、拉丝问题，另一方面也能提升佩戴时的触感，不会有尖锐边缘划到皮肤或者勾扯织物纤维。从安装边界来看，徽章基底背面预留了标准的别针安装槽位，槽位深度0.8mm，尺寸适配市面上通用的15mm长度安全别针，槽位周边做了微小的定位凸点，安装别针时可以直接卡入定位，不需要额外做精准对位，点胶固定后别针不会出现转动偏移；如果是做磁吸款使用，

　　背面中心位置预留了10mm直径、1mm深度的圆形沉槽，可以直接嵌入常规的钕铁硼小圆磁片，沉槽的公差控制在+0.1mm，磁片嵌入后可以实现紧配，不需要额外点胶也不会脱落。设计过程中特意调整了浮雕图案的线条宽度，所有线条的最小宽度不小于1.2mm，这个尺寸是兼顾0.4mm喷嘴3D打印的成型极限，避免出现线条过细导致打印断料、成型残缺的问题，同时线条之间的间隙控制在0.8mm以上，保证打印后图案间隙不会被余料填充，能清晰区分图案的各个结构部分。基底的整体厚度控制在3mm，这个厚度既保证了徽章整体的结构强度，日常拿取、佩戴时不会因为受力出现弯折断裂，也不会因为过厚导致整体重量偏大，佩戴在轻薄衣物上不会出现坠扯衣物的情况。

　　从实际使用的适配性来看，这款徽章的结构没有复杂的内腔或者悬空结构，所有浮雕结构的悬空角度都大于45度，打印时不需要添加支撑结构，既节省打印耗材，也省去了后续去除支撑的打磨工序，打印完成后只需要简单去除底部的打印层纹就可以直接进行上色、组装配件。边缘的三层阶梯结构除了视觉和打印工艺的考量，也可以作为后续滴胶封层的限位边界，滴胶时胶液不会溢出到徽章侧面，能保证封层后表面平整光亮，同时阶梯结构可以卡住固化后的胶层，避免胶层受冷热变化出现脱层的问题。在结构强度校核上，针对徽章最容易出现断裂的浮雕凸台根部，做了0.2mm的倒角过渡，分散根部的应力集中，就算不小心掉落到硬质地面，浮雕部分也不会出现根部断裂的情况；基底部分采用等厚设计，受力时应力可以均匀分散到整个圆盘，不会出现局部应力集中导致的碎裂问题。针对不同的使用场景，这款结构也预留了改装余量，比如需要做钥匙扣使用时，可以在徽章边缘的阶梯槽位置直接加装金属挂圈，不需要额外打孔破坏整体结构，阶梯槽的深度刚好可以卡住挂圈的连接部位，不会出现挂圈滑动偏移的问题；如果需要做批量的注塑生产，这款结构的拔模斜度控制在1.5度，所有结构都没有倒扣，不需要做复杂的抽芯结构，可以直接开简易模具进行小批量生产，大幅降低生产的模具成本。
