通讯设备用Z向限位安装固定结构件

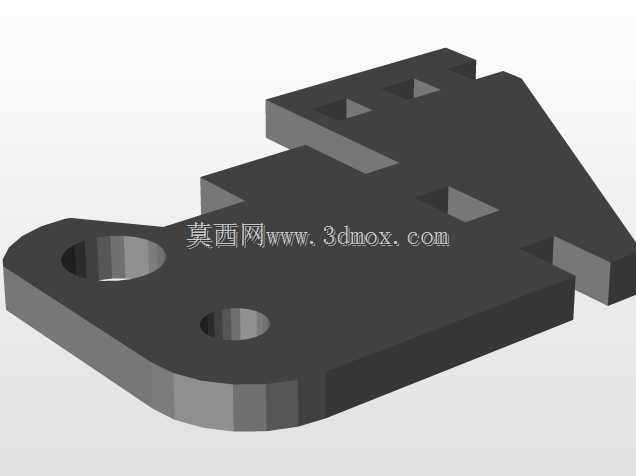

　　在通讯终端设备的内部装配环节，这类Z向限位固定件的应用场景十分明确，主要用于板卡组件与设备中框之间的Z向位置约束，避免设备在运输、日常使用过程中受振动、冲击载荷影响，出现板卡移位、接口对位偏差的问题。不少通讯类消费电子的内部堆叠空间十分紧凑，板卡上方的预留间隙往往不足1mm，常规的泡棉限位方式长期使用后会出现压缩蠕变，无法维持稳定的限位间隙，而采用硬质结构件做Z向支撑，能长期保持尺寸稳定性，保障板卡上的接插件与外壳接口的同轴度，避免出现插接力异常、接触不良的故障。从功能特性上看，该结构件采用一体化铣削成型的结构设计，主体为平板式支撑基体，一侧设置两个阶梯式卡槽，用于卡接在中框的预压凸筋上，装配时无需额外打胶或者螺丝固定，

　　直接沿卡槽滑入即可完成预固定，能大幅提升产线装配效率。基体上设置两个不同直径的贯通安装孔，大孔用于穿过板卡的定位柱，实现安装时的快速对位，小孔用于配合限位销，限制结构件自身的转动自由度，避免装配后出现窜动。结构件的非安装侧做了斜切避让设计，刚好对应板卡上的高频模块屏蔽罩轮廓，不会与屏蔽罩产生干涉，同时能最大化支撑接触面积，降低局部压强，避免长期受压对板卡基材造成损伤。设计这类结构件时，首先要确认的是安装边界尺寸，需要提前测量中框卡槽的内宽、凸筋高度，以及板卡与中框之间的实际Z向间隙，卡槽的配合公差取H7/g6的间隙配合，既保证滑入时的顺畅度，又不会出现过大的装配间隙导致晃动。支撑面的平面度需要控制在0.05mm以内，

　　避免支撑时出现点接触，导致板卡局部受力过大。两个安装孔的位置度公差要控制在0.1mm以内，确保与板卡定位柱、限位销的对位精度，不会出现装配卡滞。结构件的边缘全部做了C0.2的倒角处理，一方面是去除机加工产生的毛刺，避免装配时刮伤板卡上的线路或者元器件，另一方面也能减少滑入装配时的阻力。厚度方向的尺寸公差严格控制在±0.02mm，这个尺寸直接决定了Z向的限位间隙，尺寸偏大则会导致板卡装配后被顶起，出现外壳合缝不严的问题，尺寸偏小则无法起到有效的Z向限位作用，板卡依旧会出现上下窜动的情况。在实际选型应用时，这类结构件不需要做额外的表面处理，直接采用基材本身的表面状态即可，因为其安装在设备内部，不存在外观要求，

　　而且无额外涂层也能避免长期使用后涂层脱落产生碎屑，造成设备内部短路的风险。结构件的边角位置做了圆角过渡，避免应力集中，在设备受到跌落冲击时，不会因为应力集中出现结构断裂，能维持稳定的支撑性能。针对不同的通讯设备内部堆叠情况，该结构的卡槽位置、安装孔间距都可以根据实际的中框结构、板卡布局做对应调整，核心的设计逻辑是通过卡接结构实现无紧固件快速装配，通过高精度的厚度尺寸控制Z向间隙，通过避让设计避开板卡上的凸起元器件，在有限的内部空间里实现可靠的限位支撑功能。不少做三防通讯设备的结构设计中，这类硬质Z向限位件是必不可少的结构，因为三防设备的抗振动、抗冲击要求更高，泡棉类的软性限位无法满足高低温环境下的尺寸稳定性，而金属材质的硬质限位件在-40℃到85℃的工作温度区间内，尺寸变化率不足0.01%，能在各种极端使用环境下维持稳定的限位效果，保障设备内部组件的连接可靠性。在建模过程中，需要重点关注卡槽的阶梯深度，要保证卡入后结构件的支撑面与中框基准面的平行度，避免出现倾斜支撑的情况，同时要核对所有的避让空间，确保结构件安装后与周边的元器件、壳体结构都保留至少0.1mm的安全间隙，避免出现装配干涉。
