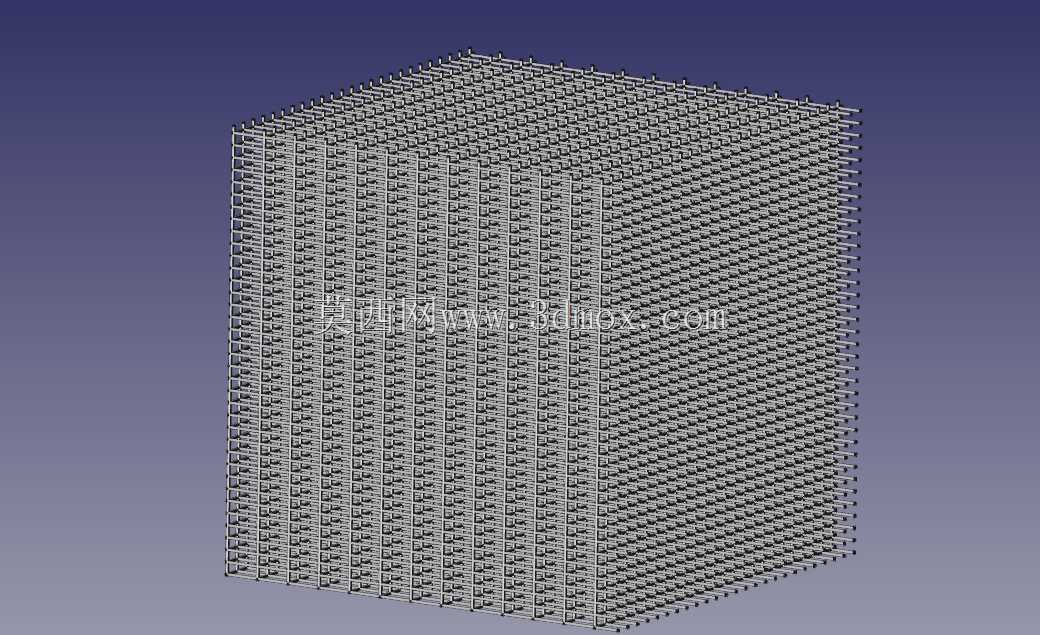

规整立方网格阵列结构三维设计

　　这类立方网格阵列结构，在通讯设备的散热承载、信号屏蔽辅助场景中有着很实际的应用价值，很多户外通讯基站的内部导流层、信号调试阶段的场强校准辅助构件，都会采用类似的等间距栅格结构来实现功能需求。从结构设计逻辑来看，整个构件采用完全等距的横竖杆件正交排布，三个轴向的栅格间距保持完全一致，没有出现局部疏密变化，这种设计首先保证了结构整体的各向同性，不管是从X、Y、Z哪个方向施加静态载荷，杆件的受力分布都能保持均匀，不会出现局部应力集中导致的形变超限问题。在实际通讯设备应用场景里，这种等距网格结构可以作为信号屏蔽笼的基础骨架，外层覆上金属屏蔽网之后，既能保证内部信号调试时不受外界电磁杂波干扰，又能通过网格的镂空间隙保证内部空气流通，

　　带走通讯模块长时间工作产生的积热，避免设备因为温度过高出现频漂、降频的问题。从安装边界来看，整个结构为标准正立方体外轮廓，所有外伸的杆件端面都处于同一平面，没有突出的安装耳或者异形结构，在嵌入通讯设备舱体的时候，可以直接贴合舱体内壁的安装卡槽定位，不需要额外做适配性的切削加工，安装公差可以控制在毫米级，不会因为结构轮廓偏差出现装配间隙。设计过程中，每一根杆件的截面尺寸都保持统一，横竖杆件的交接位置采用完全贯通的连接方式，没有做局部的加厚或者圆角过渡，这种处理方式一方面降低了建模过程中的特征复杂度，不需要反复做布尔运算或者倒角特征，另一方面在实际加工的时候，不管是采用金属线材焊接拼接，还是采用3D打印一体成型，都能减少加工工序，

　　降低生产环节的出错概率。在功能特性上，这种均匀网格结构的通透率可以通过调整杆件粗细和栅格间距来灵活适配不同场景需求，如果用于散热导流场景，可以适当加大栅格间距、减小杆件直径，提升空气流通的效率；如果用于承重承载场景，可以适当加粗杆件直径、缩小栅格间距，提升整体结构的抗压和抗形变能力。很多通讯设备的内部机架层板也会采用类似的网格结构，相比实心板材，这种网格结构的重量可以降低60%以上，同时还能保留足够的承载能力，设备维护的时候，线缆可以直接穿过网格间隙排布，不需要在板材上额外开孔走理线架，大幅提升舱体内部的布线灵活性。从结构受力的角度分析，正交排布的杆件在承受垂直方向载荷的时候，每一层的横向杆件都能将载荷均匀分散到纵向的支撑构件上，

　　不会出现局部杆件过载断裂的问题，即使单根杆件出现意外损伤，周围的相邻杆件也能分担其承载的载荷，不会出现整个结构瞬间垮塌的情况，结构冗余度完全满足通讯设备长期户外使用的可靠性要求。在建模实现层面，整个结构采用线性阵列特征就能完成主体构建，先绘制单根杆件的截面轮廓，拉伸为对应长度的基础杆件后，分别沿三个轴向做等间距阵列，再对交接位置做合并实体处理，就能得到完整的网格结构，建模过程中不需要复杂的曲面特征或者参数化关联调整，修改尺寸的时候只需要调整阵列间距和杆件截面参数，就能快速生成不同规格的网格构件，适配不同尺寸的通讯舱体安装需求。实际应用中，这类网格结构还可以作为通讯天线的整流罩支撑骨架，外层覆上透波材料之后，既能为透波外层提供足够的结构支撑，抵御户外大风、冰雹等恶劣天气的冲击，又不会对天线的信号收发造成遮挡干扰，因为金属杆件的占比很低，信号穿过网格间隙的时候几乎不会产生衰减，完全满足通讯天线的信号传输要求。
