龙门式板材数控雕刻加工设备结构

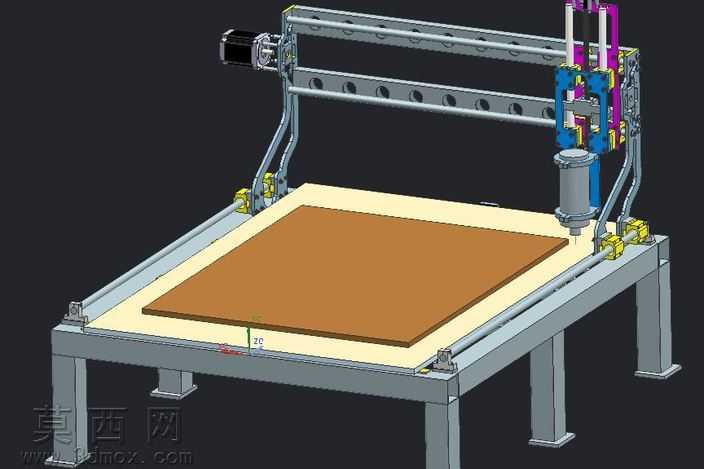

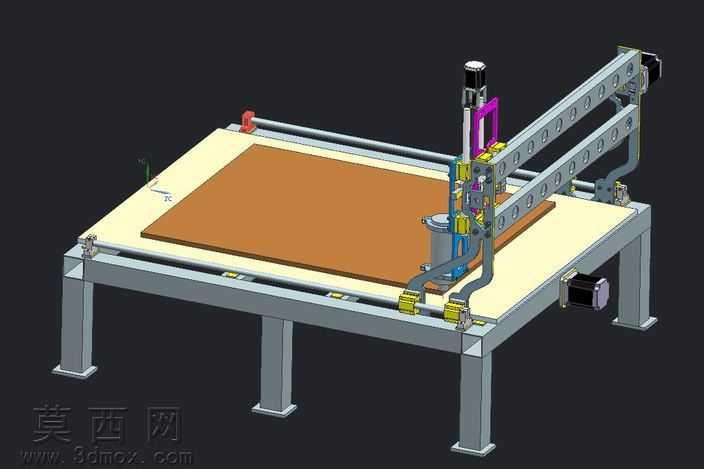

本作品为龙门式数控雕刻加工设备的三维建模成果，建模过程中严格遵循机械设计的装配逻辑，对设备各组成部分进行了等比例还原。整体结构采用方钢焊接机架作为承载底座，机架下方设置可调支撑脚，用于调整设备水平度，保障加工过程的稳定性；工作台面铺设硬质平整垫板，用于放置待加工板材，四周配置可调式压紧夹具，可适配不同尺寸的板材装夹需求，避免加工过程中板材移位。横向龙门横梁采用带减重孔的型材结构设计，在保证结构刚性的同时降低设备整体自重，横梁两侧通过弧形支撑臂与底座两侧的直线导轨副连接，由伺服驱动单元带动龙门实现Y轴方向的精准进给。Z轴滑台组件搭载于龙门横梁的横向导轨上，可实现X轴方向的横向移动，滑台主体集成了主轴安装座、传动丝杠副、导向滑块以及管线拖链结构，高速电主轴垂直安装于滑台前端，可随滑台实现Z轴方向的升降进给，满足不同加工深度的作业需求。建模过程中对各运动副的配合关系进行了严谨校验，导轨与滑块的配合间隙、丝杠与螺母的传动衔接、驱动电机与传动部件的连接结构均按照实际机械装配标准搭建，各管线的排布沿拖链与机架走线槽布置，还原真实设备的管线布局逻辑。材质渲染方面，对机架、横梁等结构件赋予金属钢材材质，工作台垫板赋予硬质木质或绝缘板材材质，驱动电机、主轴等功能部件赋予对应工业器件的外观材质，夹具、紧固件等小零件做了细节材质区分，通过光影渲染突出各部件的结构层次与装配关系，清晰展现设备的整体构造与运动逻辑，可作为数控加工设备结构学习、非标设备改造设计的三维参考模型，直观呈现龙门式数控雕刻设备的机械组成与工作原理。
