手动杠杆式快速夹钳压紧固定机构

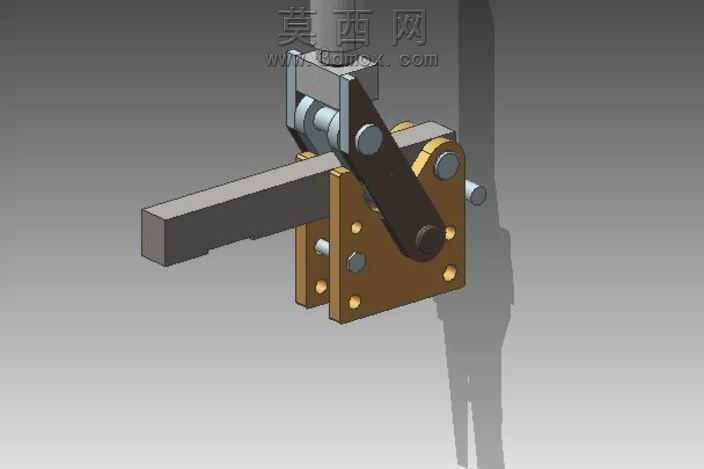

本作品为手动杠杆式快速夹钳三维模型，整体采用三维建模软件完成全参数化设计，建模过程中严格遵循机械加工工艺要求，对各零部件的配合公差、装配间隙进行了合理预设，确保模型可直接对接生产加工环节。模型主体结构分为安装底座、传动杠杆组、压头执行端、铰接销轴四大模块，安装底座采用带安装孔的板式结构，四个角位预留沉头安装孔，可通过螺栓直接固定在工作台面或工装基板上，底座主体赋予碳钢材质，表面做发黑防锈处理，渲染时采用哑光深棕金属质感，还原工业五金件的真实视觉效果。传动杠杆组采用多连杆铰接结构，通过三组销轴实现力的传导与行程放大，杠杆臂采用45号钢材质，表面做镀锌钝化处理，渲染时呈现银灰色金属光泽，铰接位置做了轴孔间隙配合的细节刻画，还原真实装配状态下的活动余量。压头执行端采用方形压块设计，压合面做了防滑纹理处理，可在压紧工件时避免打滑移位，压头与杠杆臂通过可调螺杆连接，支持根据工件厚度调整压合行程，提升夹具的适配范围。设计过程中重点优化了杠杆的力臂比例，确保操作人员仅需施加较小的手动作用力即可获得较大的压紧力，同时在机构锁止位置设置了死点限位结构，压紧状态下不会因工件反作用力出现松脱，保障使用过程中的可靠性。渲染阶段采用工业产品常用的三点布光方案，主光从侧上方投射突出结构轮廓，辅光补光消除暗部死黑，背光勾勒零件边缘层次感，背景采用渐变灰色调突出模型主体，各金属材质的粗糙度、反射率参数均参照真实五金件的物理属性调整，销轴、杠杆、底座不同部件的材质质感区分明确，整体视觉效果贴近实物样品。模型完整还原了快速夹钳的活动行程，可通过三维软件的运动仿真模块模拟夹钳的开合、压紧、锁止全流程动作，验证机构运动过程中无干涉、卡滞问题，结构设计紧凑合理，整体体积小巧，可广泛应用于工装焊接、工件装配、物料固定等多种工业场景，兼具实用性与结构参考价值。
