三菱2512型激光加工床身整机结构设计

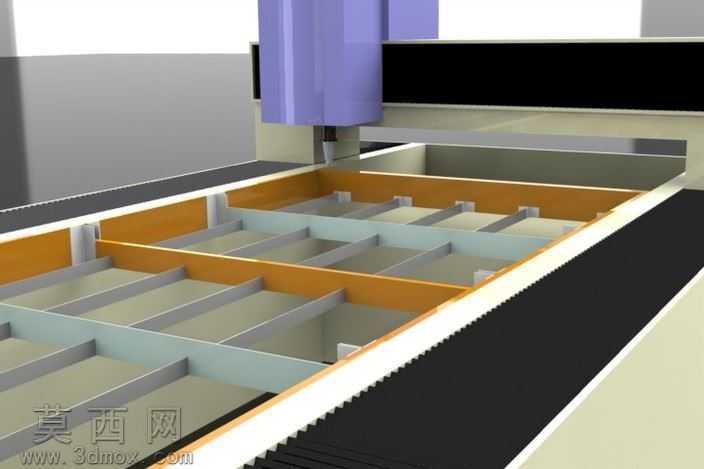

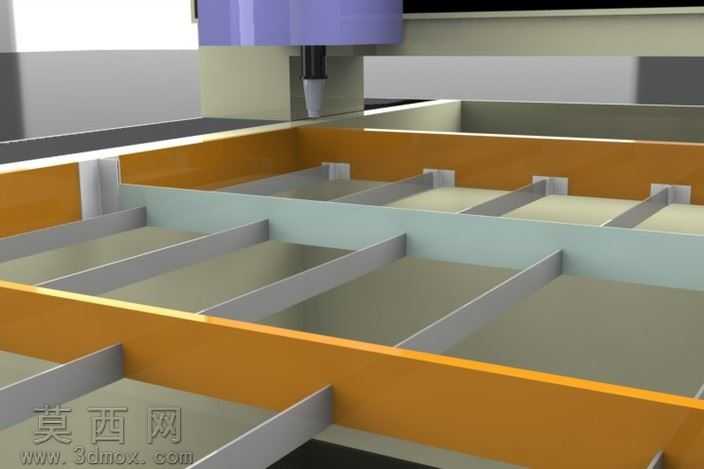

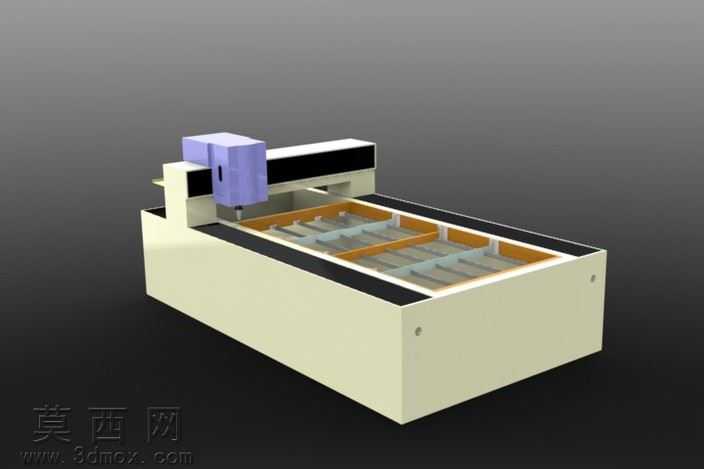

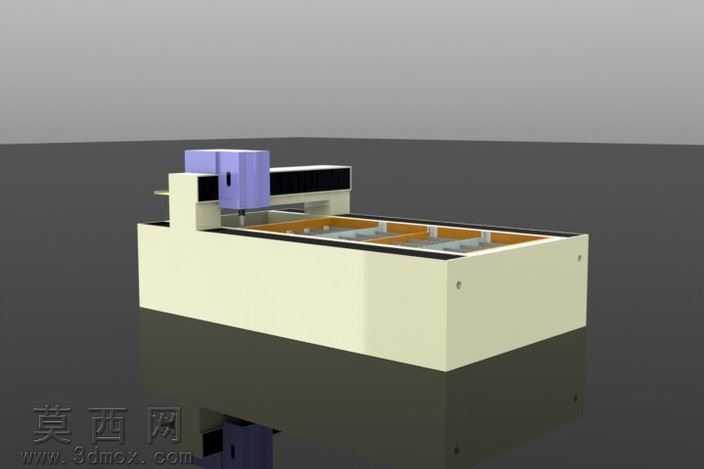

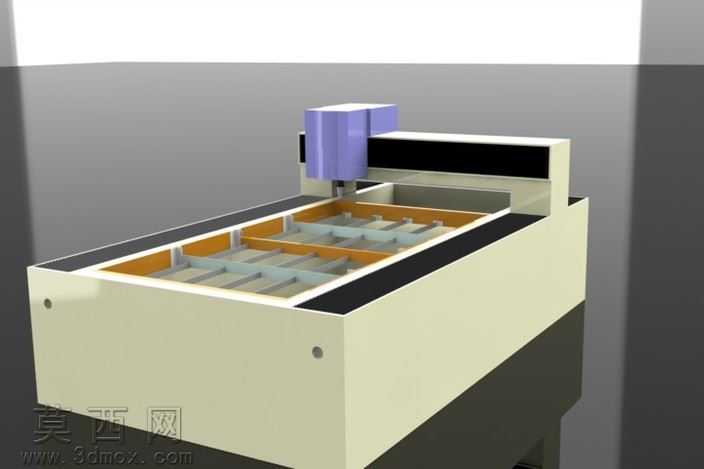

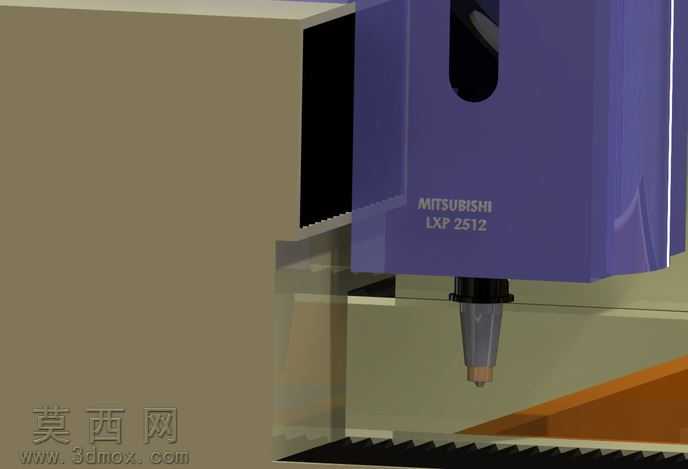

本模型为三菱2512规格激光加工床的完整三维设计成果，建模过程严格遵循工业激光加工设备的实际生产设计逻辑，以1:1等比例还原设备的整体布局与细节结构。建模阶段首先搭建床身主体基准框架，采用箱型焊接床身的结构设计逻辑，对床身的底座承托结构、工作台面安装位、龙门移动导轨安装基准、激光加工头挂载横梁的安装接口做了精准的参数化建模，确保各部件的装配公差预留符合实际设备的装配要求。模型对工作台区域的格栅式承托结构做了细致还原，该结构用于承托待加工板材，同时预留激光切割后的落料与排烟通道，每一条格栅支撑条的安装卡槽、定位凸台都做了对应建模，还原实际生产中工作台的快换维护设计。针对激光加工头的移动龙门部分，建模时还原了横梁的轻量化加强筋结构，兼顾移动过程的刚性与动态响应速度，加工头的挂载滑座、Z向升降导轨、激光头安装座的结构都做了完整呈现，紫色的加工头护罩部分做了曲面建模处理，还原护罩的流线型外观与内部安装空间预留。材质渲染阶段，床身主体采用米白色机床烤漆材质，调整材质的粗糙度与反光参数还原工业机床漆面的哑光质感，工作台格栅区域做了金属阳极氧化的古铜色材质区分，加工头护罩采用淡紫色工程塑料材质，导轨安装面做了金属磨削后的亮面金属质感，横梁部分做了黑色哑光防锈漆面处理，整体渲染效果贴合工业设备的真实外观质感。设计思路上，该床身结构重点保障大尺寸板材加工过程的结构稳定性，床身底座预留了地脚安装的调节孔位，可实现设备安装时的水平校准，龙门的移动行程完全覆盖2500mm*1200mm的加工幅面，各运动部件的安装位都预留了管线排布的走线槽空间，兼顾设备的实用性与装配合理性，完整还原了该款激光加工床从外部护罩到内部支撑结构的全部设计细节，可用于设备结构展示、装配工艺参考以及相关加工设备的改型设计参考。
