脚踏式陆地滑行运动代步器械结构设计

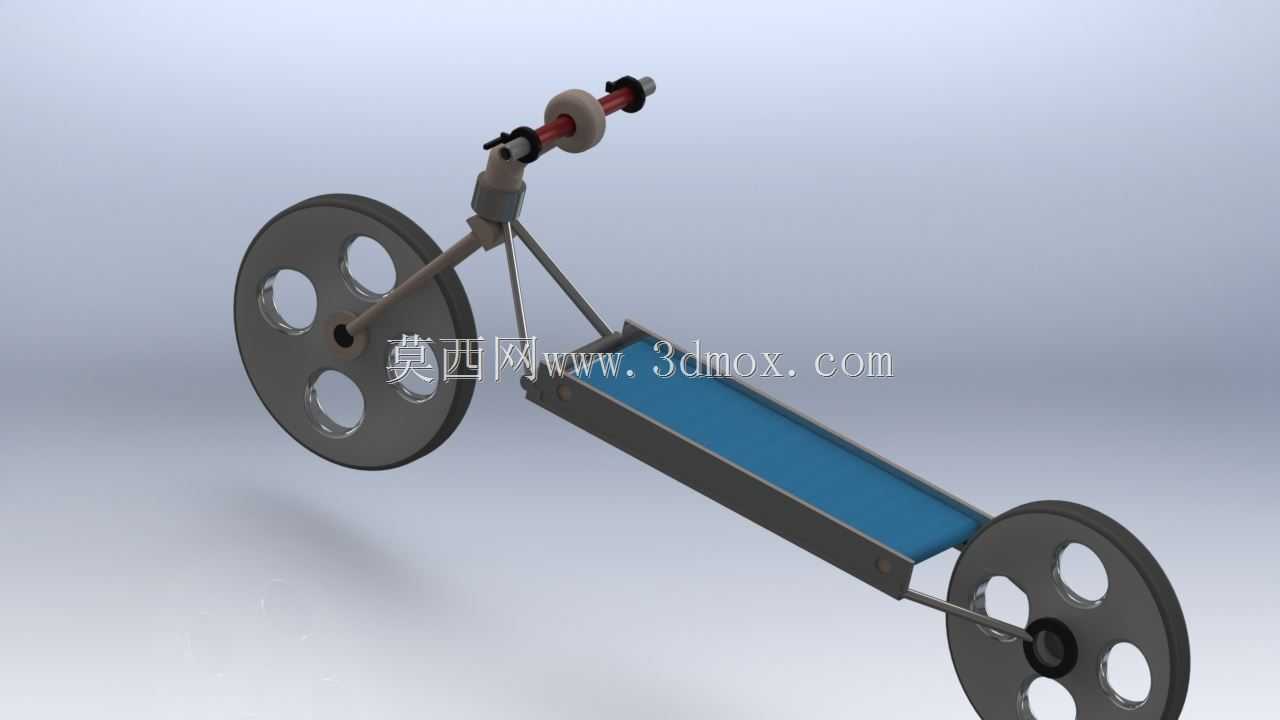

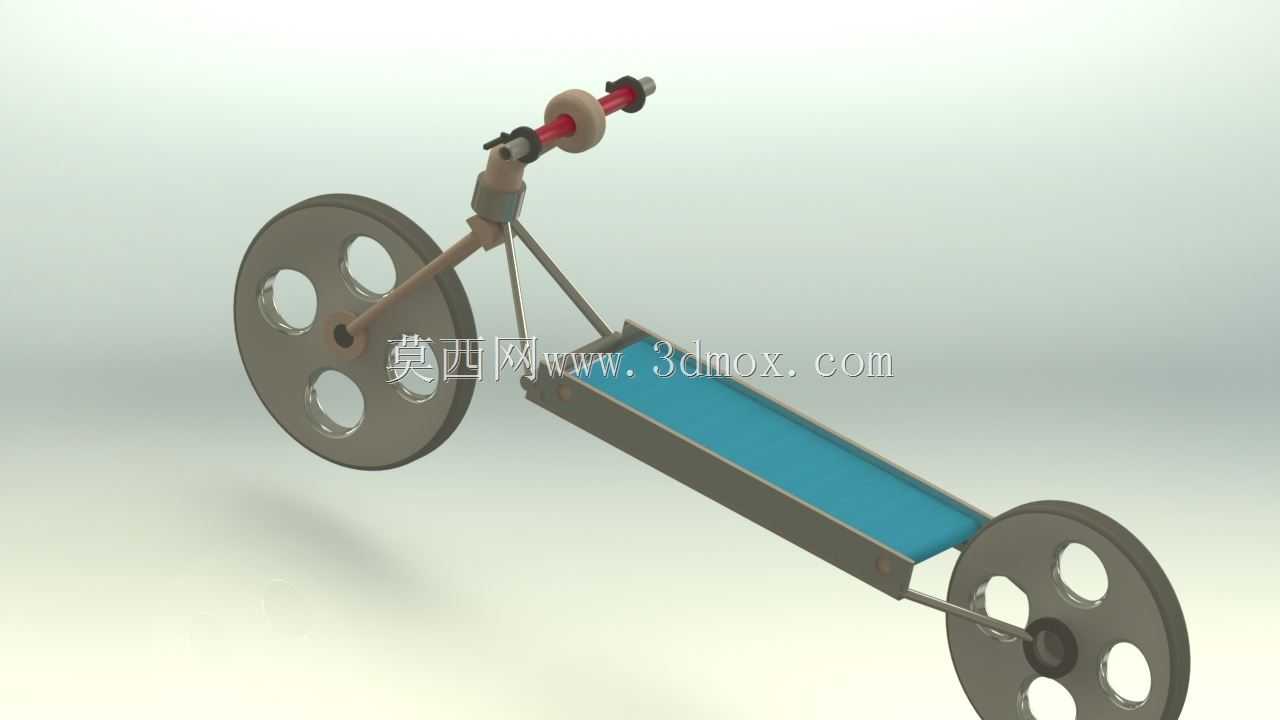

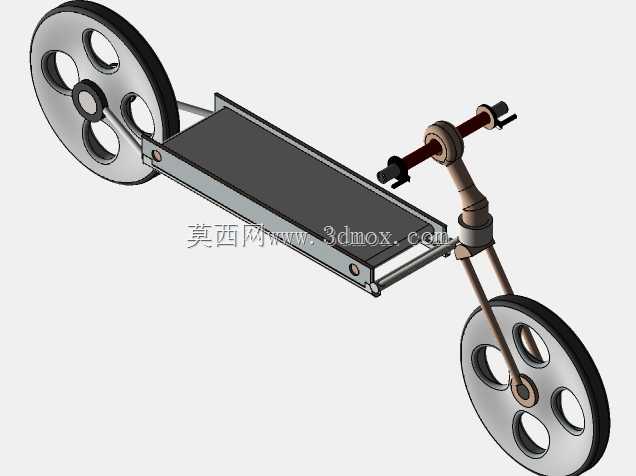

　　这款轮式脚踏滑行器械的结构设计，核心围绕轻量化户外健身与短距代步的双重场景展开，整体采用前后双大直径轮组搭配长条形踩踏承载平台的布局，没有额外的座椅结构，使用者全程保持站立姿态，通过脚部对平台的施力配合把手转向完成行进，既可以作为日常户外休闲的健身器材，满足青少年、运动爱好者的有氧锻炼需求，也能在园区、社区内部等封闭短途场景承担代步功能，相比传统滑板降低了上手门槛，相比普通自行车缩减了整体收纳体积。

　　从功能实现逻辑来看，该器械的驱动结构没有采用传统自行车的链条传动布局，而是将驱动转轴直接集成在前端转向立柱的上部位置，转轴两端设置防滑脚踏摇臂，使用者站立在承载平台上时，双手握持转向把手控制行进方向，双脚交替踩动前端的脚踏摇臂，通过转轴内置的传动结构将扭矩传递至前轮，带动整车向前滑行，这种结构设计省去了外露的链条、飞轮等易污损部件，降低了日常使用中的维护频次，同时站立踩踏的姿态能够同时锻炼下肢肌群与核心平衡能力，相比坐姿骑行的锻炼覆盖范围更广。

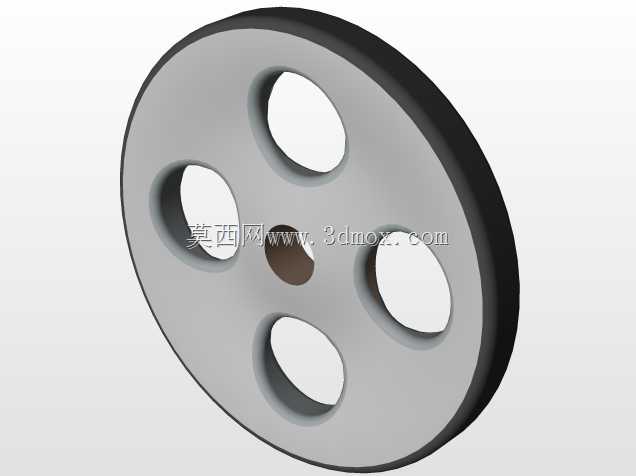

　　结构设计层面，整车的承载主体采用框架式焊接结构，踩踏平台表面铺设防滑耐磨的柔性垫层，边缘做圆弧过渡处理，避免运动过程中磕碰造成损伤；前后轮组均采用大直径镂空辐条式轮盘设计，轮盘上开设四个均匀分布的圆形减重孔，在保证轮组结构强度的前提下，尽可能降低轮组转动惯量，让起步踩踏更加省力，同时大直径轮组能够更好地适配社区铺装路面、公园绿道等常见户外场景的微小不平整路面，减少行进过程中的颠簸感，提升使用舒适度。转向系统采用单立柱式转向结构，立柱与前轮支架刚性连接，转向把手设置在驱动转轴的上方位置，握持高度适配普通成年人站立时的手臂自然抬起高度，转向阻尼经过调校，既不会因为过于灵活导致高速行进时方向失控，也不会因为阻尼过大增加转向操作的负担。

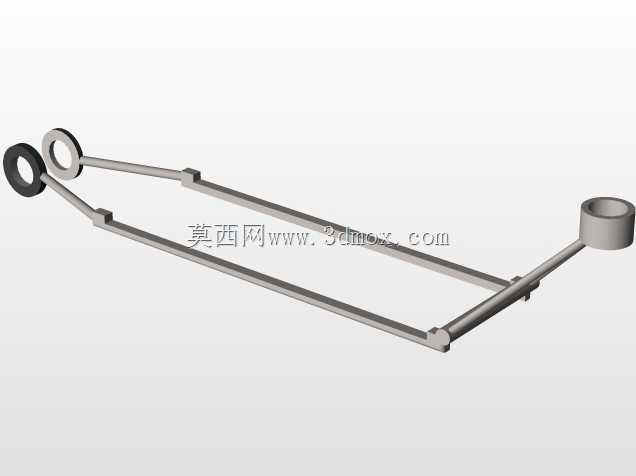

　　从安装边界与尺寸适配角度来看，整车的整体长度控制在1.2米左右，宽度不超过0.3米，竖直放置时的高度约为1米，日常收纳时可以竖直靠在墙角，占用的储物空间远小于普通成人自行车，也能够轻松放入家用汽车的后备箱，方便携带至户外场地使用。轮组的安装位置经过重心匹配设计，前轮与承载平台前端的连接支架采用斜向双支撑杆结构，将前轮的受力均匀分散至承载平台的前端框架上，后轮通过单支架与承载平台尾部连接，前后轮的轴距设置兼顾了滑行稳定性与转向灵活性，轴距过短会导致高速滑行时容易出现翘头、失稳的问题，轴距过长则会增大转弯半径，影响狭小空间内的操控性，该设计的轴距参数经过多轮调试，能够适配1.5米至1.9米身高区间的使用者正常操作。

　　细节结构处理上，驱动转轴的两端设置有限位结构，避免脚踏摇臂转动角度过大造成磕碰，转轴内部设置有阻尼轴承，反向转动时不会出现空程打脚的问题；轮组与支架的连接部位采用密封式轴承结构，能够阻挡户外使用时的灰尘、水渍进入轴承内部，延长转动部件的使用寿命；承载平台的框架采用薄壁金属管材弯折焊接成型，在管材的弯折位置做了加强筋处理，避免长期踩踏受力出现焊缝开裂、框架变形的问题，整体结构的承重上限能够满足100kg以内的使用者正常运动使用，不会出现结构失效的风险。
