多关节教学演示用工业机械臂结构设计

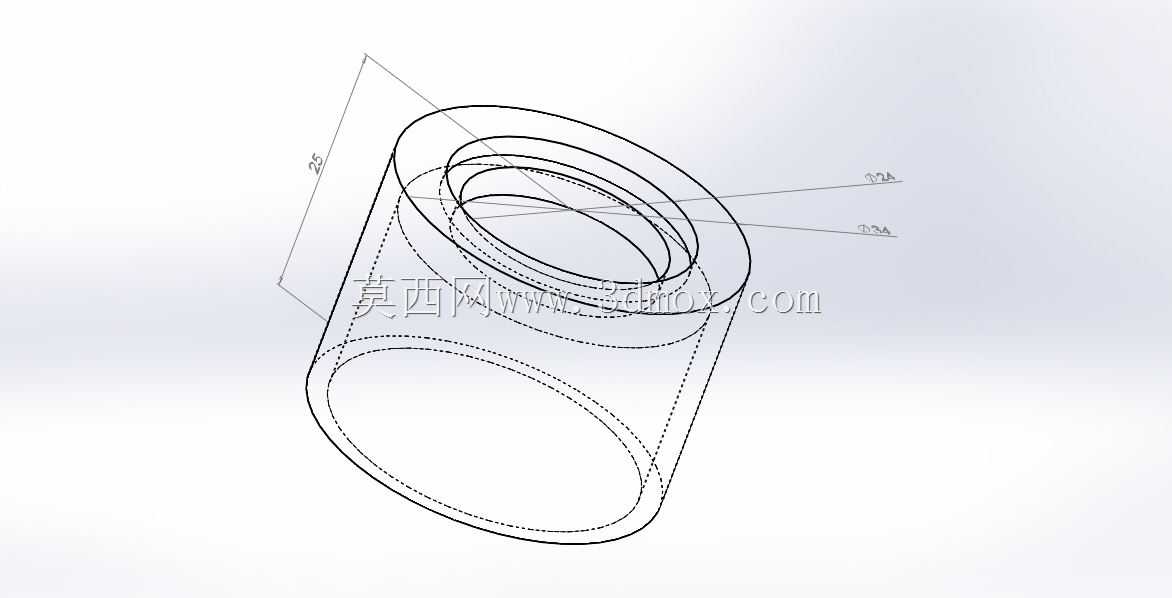

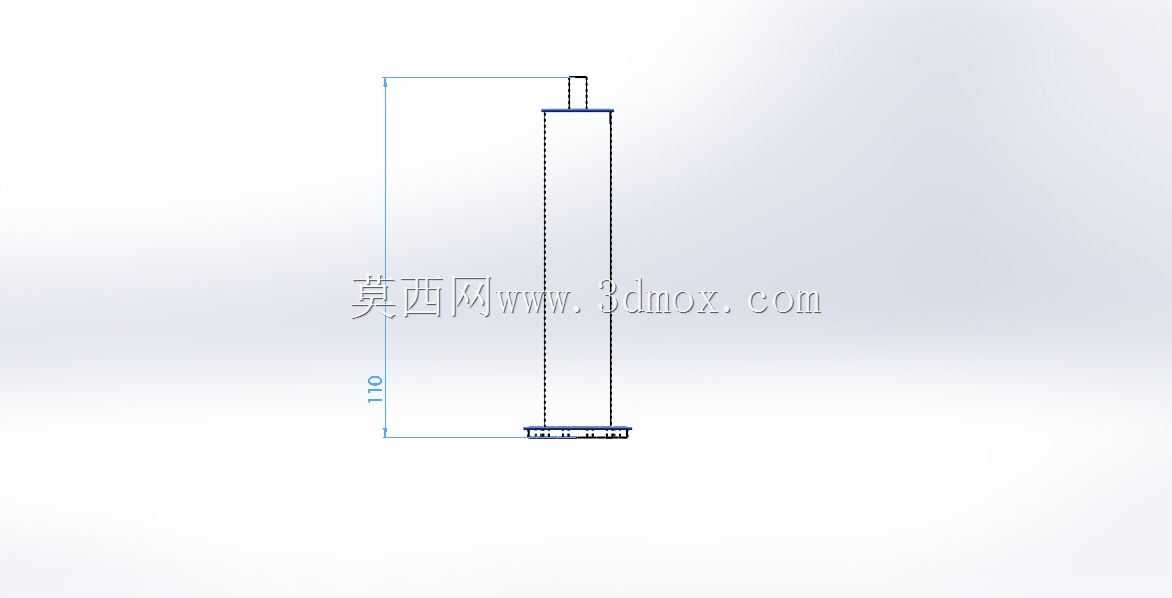

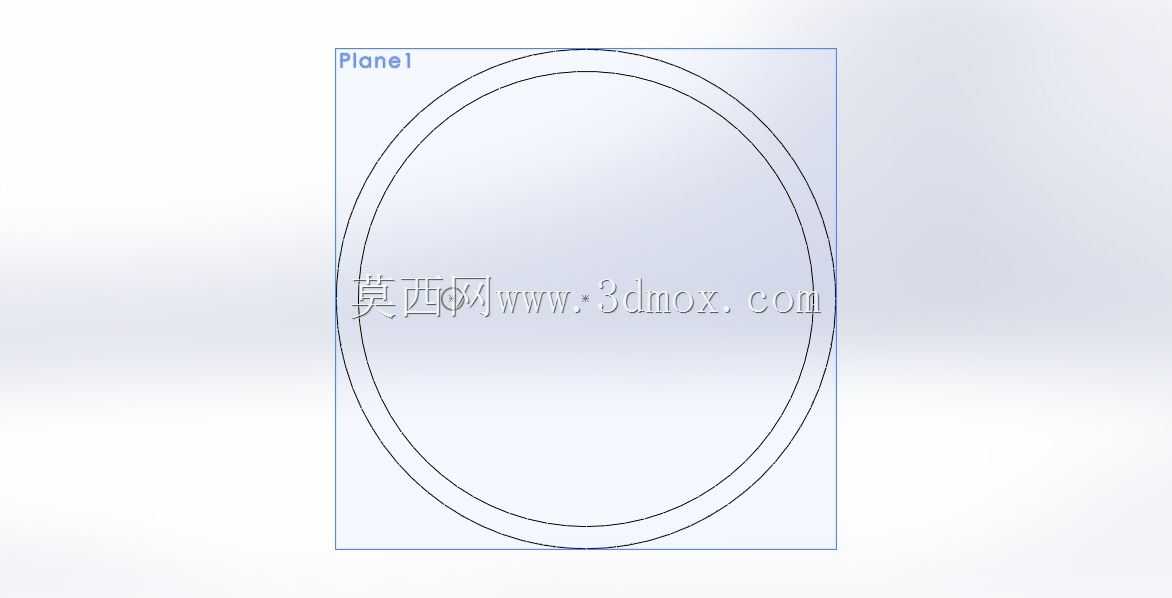

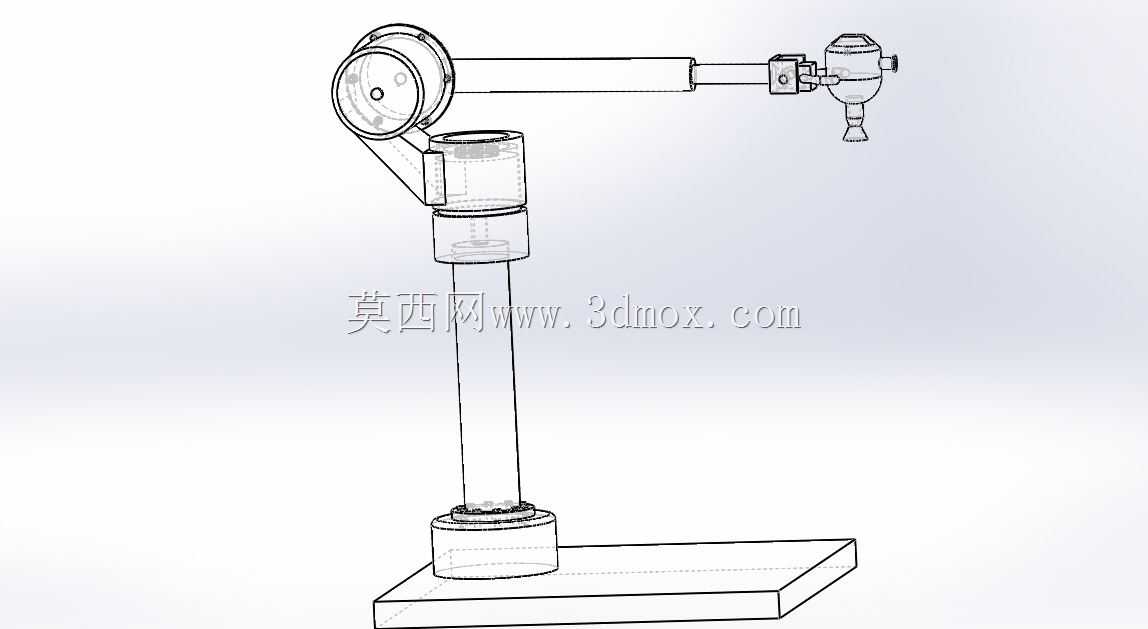

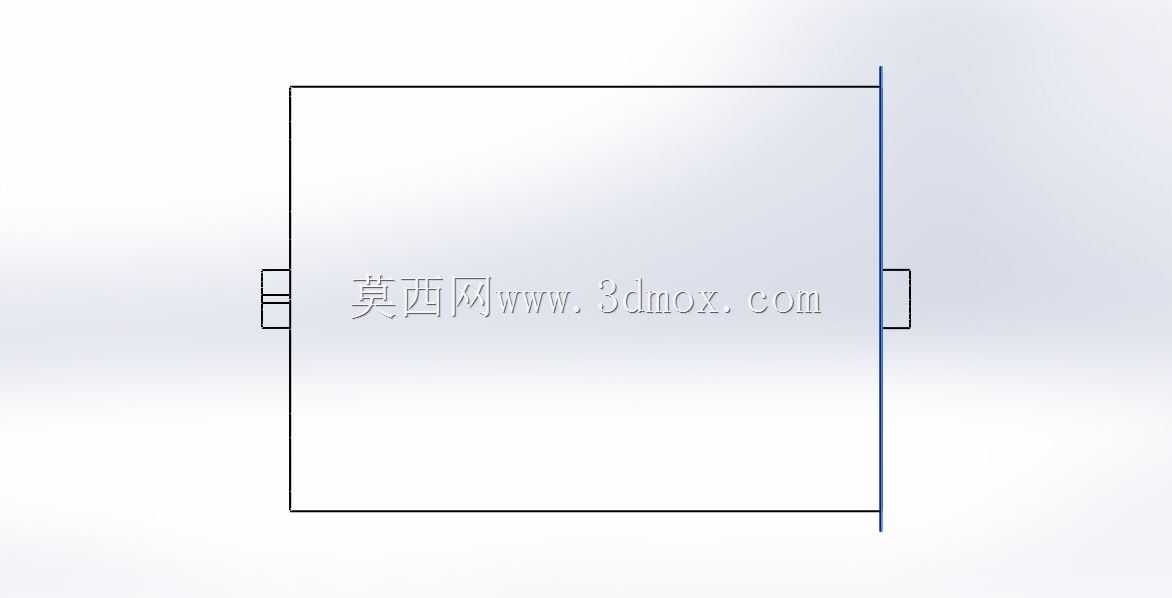

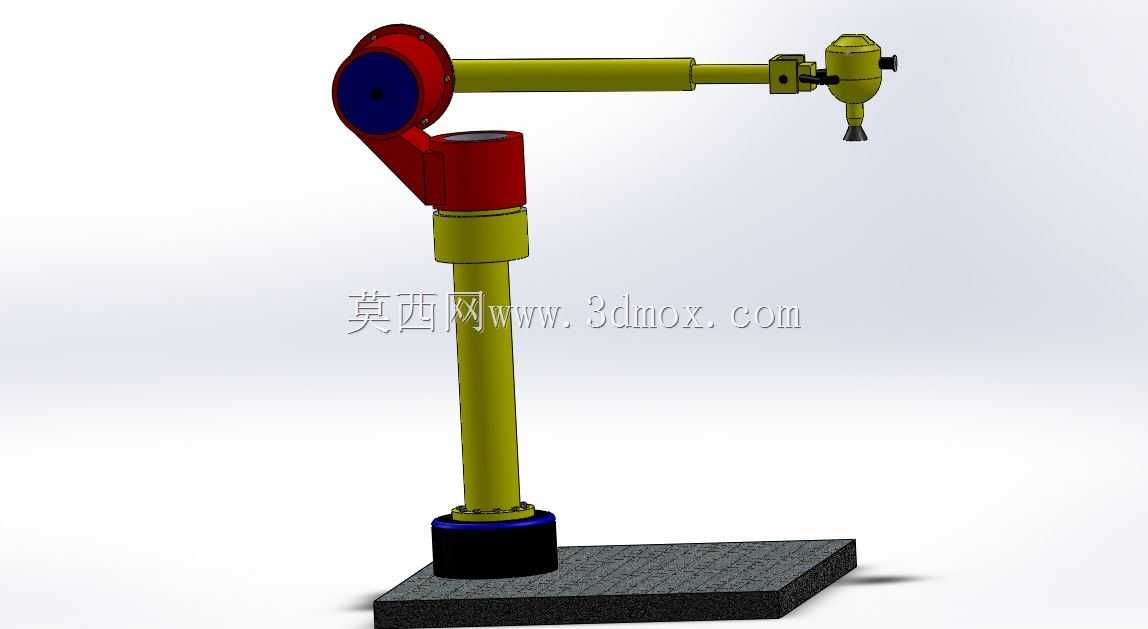

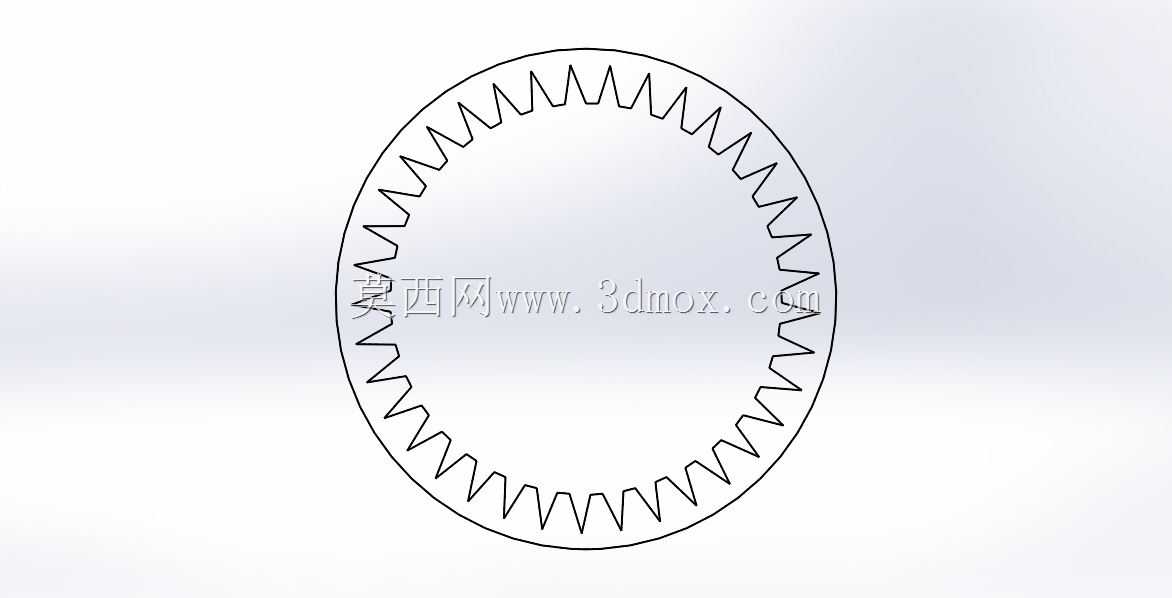

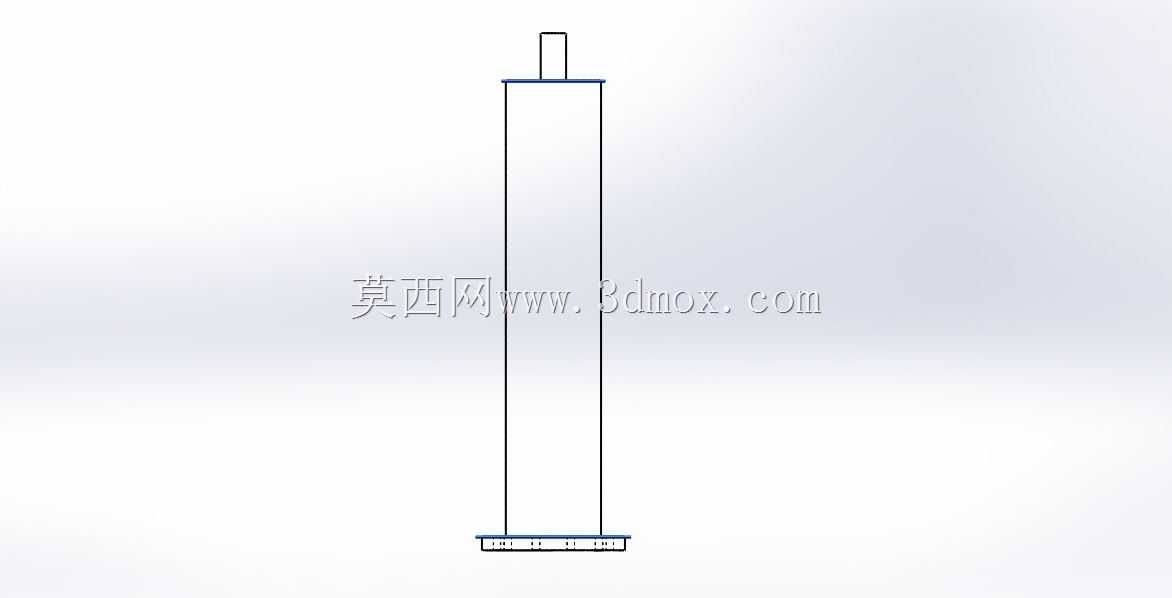

　　这款多关节机械臂的结构设计，核心定位是面向工业机器人入门教学、基础结构认知场景，同时也可作为轻载搬运工位的原型参考结构，整体采用串联关节式布局，从安装基座到末端执行器共设置三个核心回转自由度，能够覆盖平面内一定半径范围的作业空间，满足基础点位移动、轨迹演示的功能需求。基座部分采用方形安装底板搭配柱状支撑立柱的结构，底板预留了均匀分布的安装孔位，可直接通过螺栓固定在工作台面或者专用设备机架上，安装边界的设计充分考虑了教学场景的快速装拆需求，不需要额外定制复杂的安装转接件，普通的T型槽工作台、铝型材机架都可以直接适配，立柱底部设置了推力轴承配合回转支撑结构，能够承受整个臂体的倾覆力矩，避免臂体伸展状态下出现基座晃动的问题。

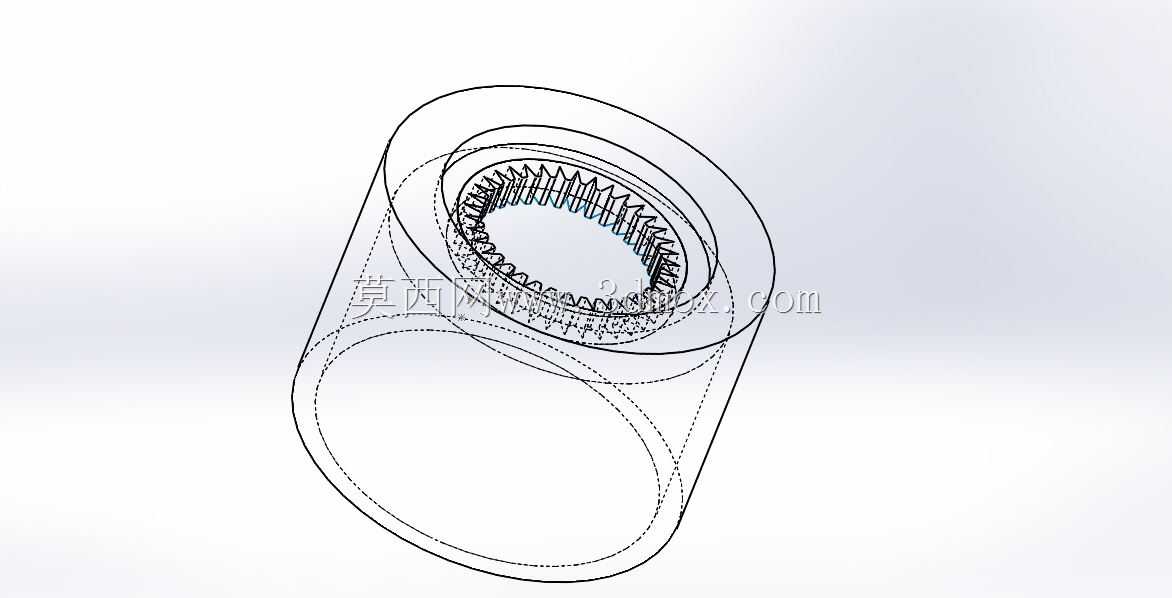

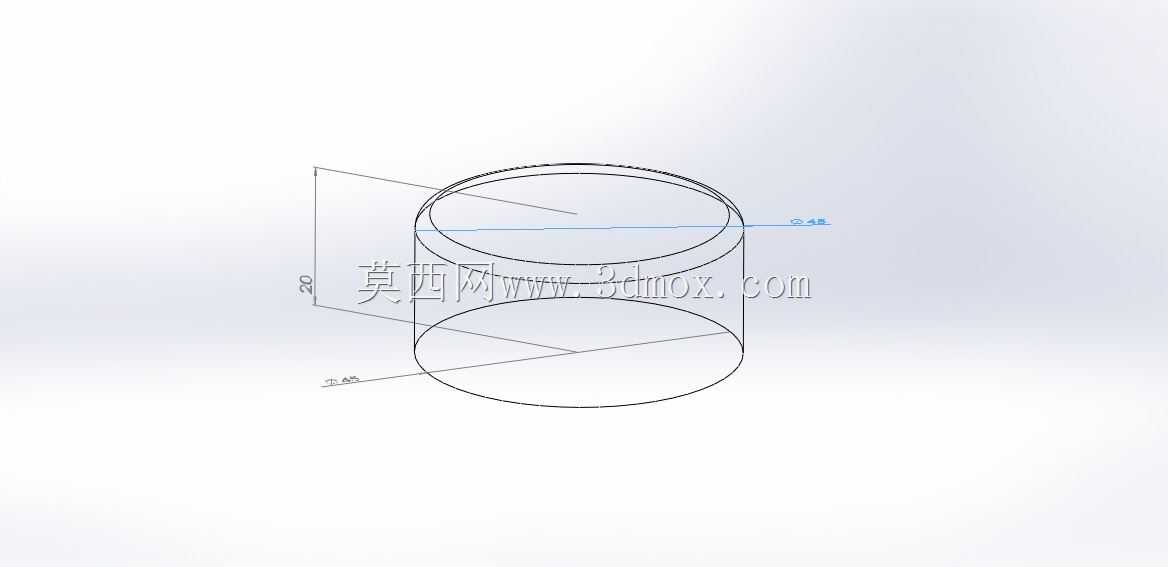

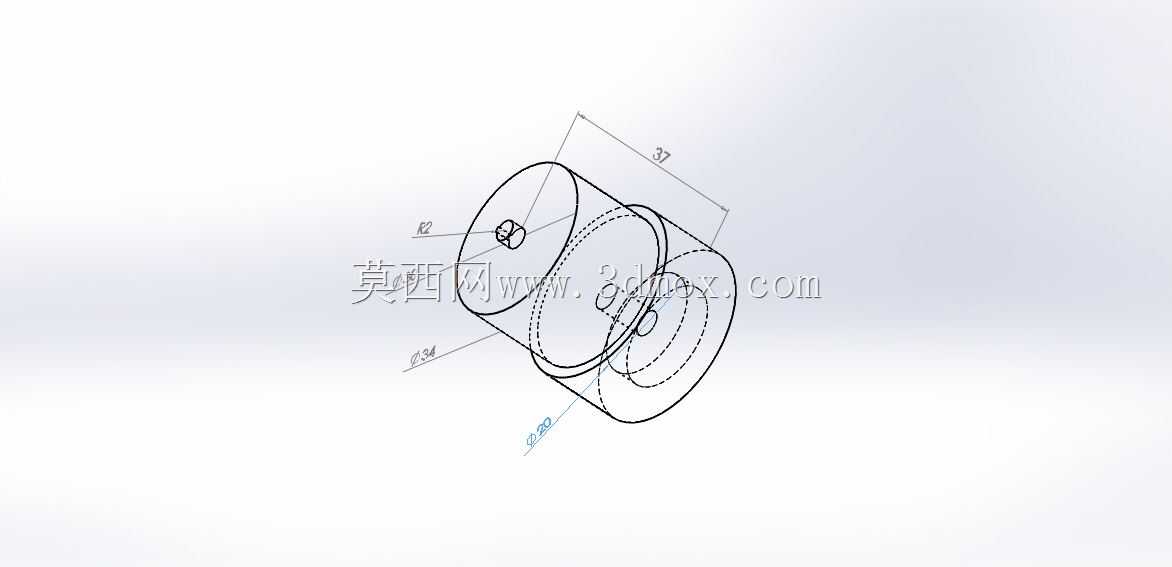

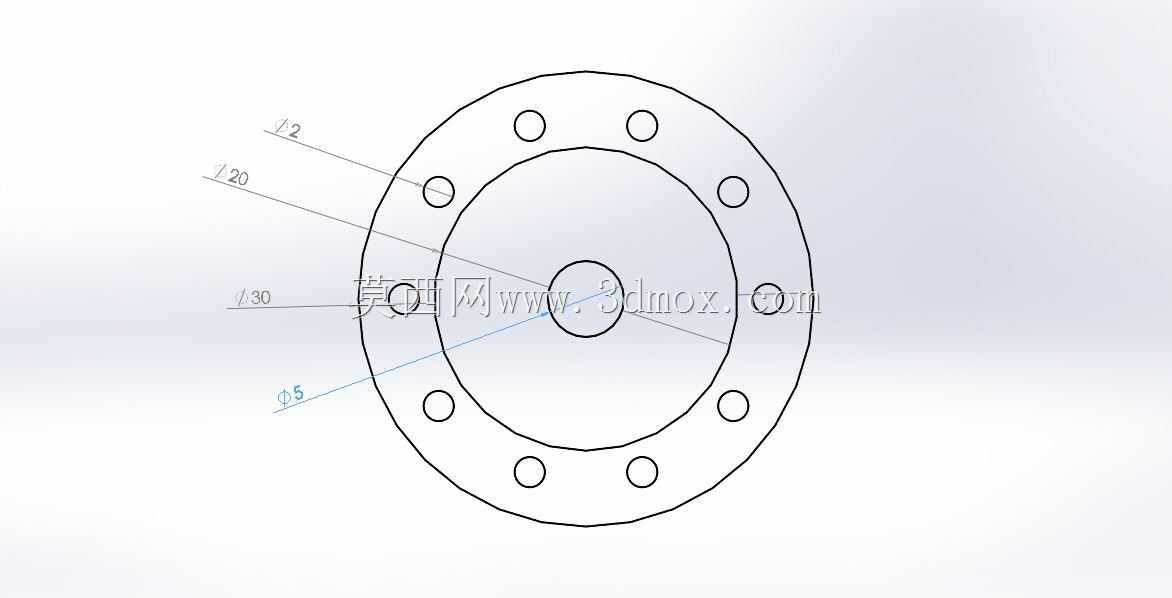

　　大臂与基座立柱的连接关节采用侧置式回转驱动布局，关节壳体做了圆弧过渡处理，既能够避免臂体回转过程中出现结构干涉，也可以给内部的传动部件、走线预留足够的容纳空间，大臂本身采用等截面的柱状结构，长度方向的尺寸经过核算，配合小臂的长度参数，最大作业半径能够覆盖以基座回转中心为圆心、1.2米范围内的作业区域，完全满足教学演示中抓取、移载小型工件的行程需求，大臂与小臂的连接关节同样采用回转结构，关节处设置了硬限位结构，能够避免臂体过度回转导致的内部线缆拉扯、结构碰撞问题。小臂末端连接的执行器安装座，设置了独立的回转自由度，可带动末端执行器完成360度的回转动作，适配不同角度的作业需求，末端接口采用标准的法兰式连接结构，

　　可根据不同的演示需求更换夹爪、吸盘、焊枪模拟头等不同的执行部件，不需要对臂体结构做额外修改，拓展性能够覆盖绝大多数基础工业机器人教学的场景需求。整个结构的设计思路偏向轻量化与易理解性，没有采用复杂的谐波减速、一体化关节等复杂工业部件，所有的关节传动结构都做了外露式的简化处理，学习者可以直观看到每个关节的回转方向、连接关系，快速理解串联机械臂的运动学原理，区别于复杂的工业量产机械臂，这款结构刻意简化了冗余的外壳覆盖、复杂的管线布局，将核心的运动副、支撑结构、连接关系直接呈现出来，非常适合作为三维建模练习、机械原理教学的演示载体。从安装尺寸来看，基座底板的长宽尺寸控制在400mm*400mm范围内，臂体完全收拢状态下的整体高度不超过1.

　　1米，不需要占用过大的安装空间，普通的实验室桌面、实训工位都可以放置，臂体的所有结构件都采用常见的机加工、钣金焊接工艺即可加工制作，没有特殊的异形难加工结构，加工成本低，制作门槛不高，适合院校实训、个人DIY制作的场景需求。在功能特性上，这款机械臂的每个关节都预留了驱动元件的安装位置，可以根据需求加装舵机、小型伺服电机配合简单的减速结构，实现自动控制，也可以直接采用手动操作的方式演示关节运动逻辑，适配不同层次的教学需求，不管是纯结构认知的入门教学，还是简单的运动控制实训，都可以通过调整部件配置来满足使用要求。结构的受力设计经过基础校核，在轻载工况下，也就是末端负载不超过5kg的状态下，臂体全伸展状态的变形量控制在允许范围内，不会出现明显的结构抖动，既可以完成静态的结构展示，也可以承载小型工件完成简单的移载动作，还原工业现场机械臂的基础作业逻辑。
