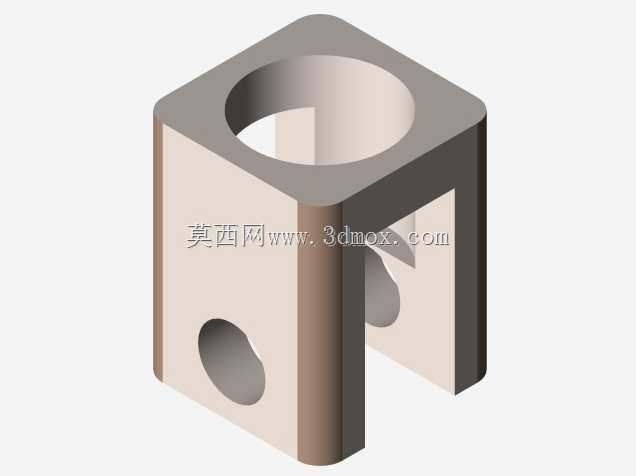

多自由度圆柱基座旋转升降机械臂结构

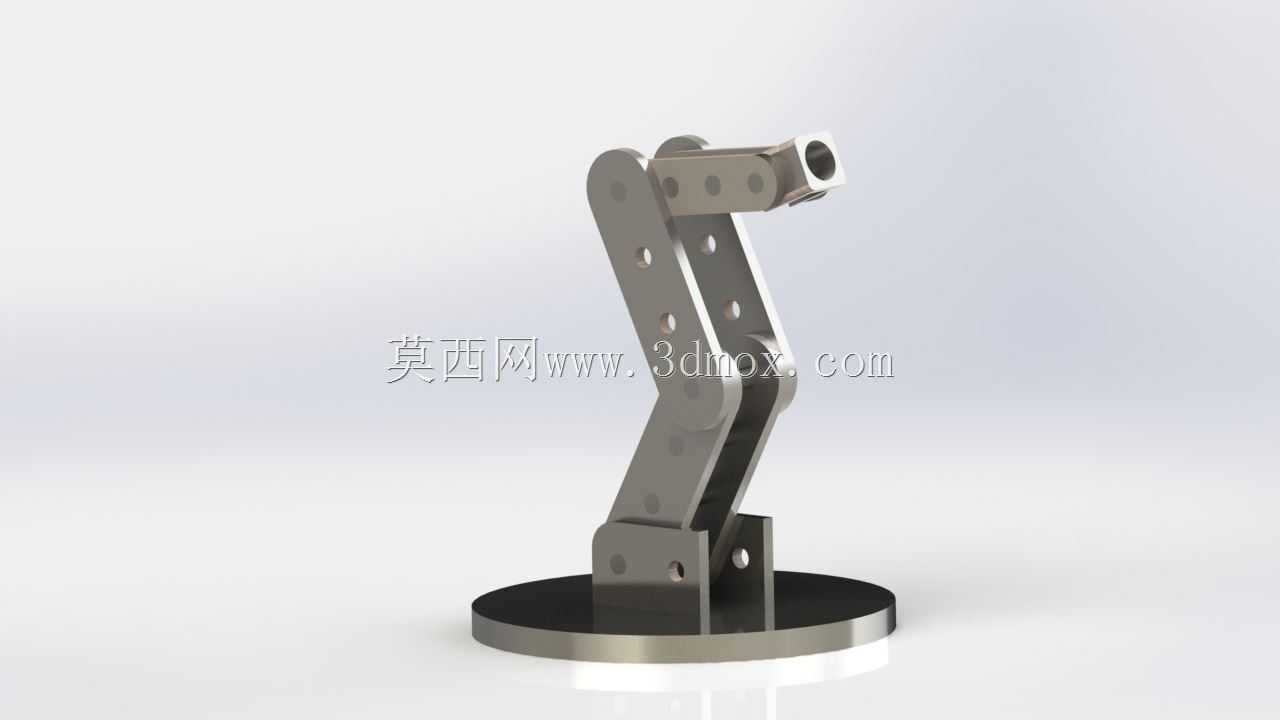

　　这款圆柱基座机械臂的结构设计，最初是面向轻载工位的柔性作业需求开发，常见应用场景覆盖3C电子产线的小件转运、实验室样本分拣、教学实训台的动作演示，也可作为小型装配工位的辅助执行机构，适配0.5kg以内的末端负载作业，相比同负载级别的多关节臂，圆柱基座的结构形式在垂直方向的运动刚性更有优势，不会出现悬臂过长带来的末端抖动问题。从功能特性来看，该机械臂可实现基座360度全周回转，臂段搭载多组铰接旋转关节，配合垂直方向的直线移动自由度，可覆盖半径300mm、高度220mm的圆柱形作业空间，关节处采用通孔式铰接设计，既可以穿设末端执行器的气路、线路，也能预留传感器安装位，避免管线外露在作业过程中出现剐蹭磨损。

　　设计阶段优先考虑了安装边界的适配性，底部采用直径120mm的圆形法兰安装座，安装面仅需预留4个M6的螺纹孔即可完成固定，不需要额外做大型预埋基础，桌面式安装、小型设备机架侧装都能适配，整体收拢状态下的最大外轮廓尺寸控制在150mm120mm280mm，不会占用过多工位空间，适合在紧凑的产线布局中使用。结构设计上没有采用复杂的谐波减速结构，而是用平面铰接加定位孔的组合形式，每个关节处预留多组等距定位销孔，可根据作业需求快速调整臂段的固定角度，不需要额外加装复杂的伺服驱动系统，手动调整后锁紧紧固件即可保持姿态，对于固定点位的重复作业场景，这种结构的维护成本极低，日常仅需定期检查铰接处的紧固件松紧即可，没有复杂的传动件损耗问题。

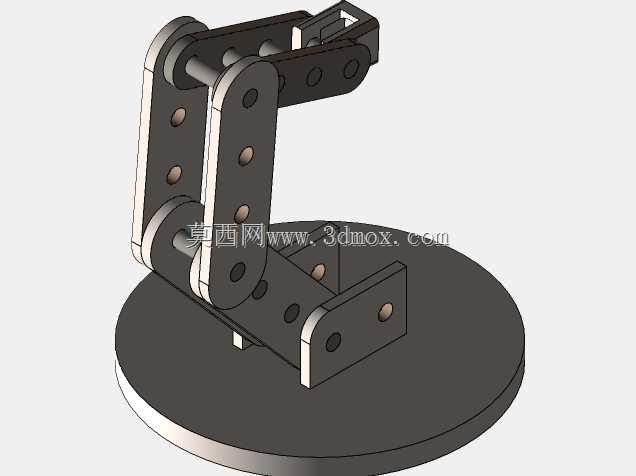

　　臂身采用分段式钣金拼接结构，每段臂板上的镂空孔一方面是为了降低整体自重，减少基座回转时的转动惯量，另一方面也可作为辅助走线的固定位，气路管线可顺着镂空孔用扎带固定，顺着臂身走向排布到末端，不会在臂部运动时出现管线拉扯的问题。基座部分做了加厚的底盘设计，底部圆盘的厚度达到8mm，即使不做额外的地脚固定，在轻载作业时也能保证整体稳定性，不会因为臂部伸展出现倾覆问题。垂直移动的导向结构集成在基座立柱内部，臂部的升降行程可根据实际需求调整限位块位置，最大升降行程设置为80mm，足够覆盖常见的上下料高度差需求，不需要额外加装外部升降轴。在实际选型适配时，末端可搭配小型气动夹爪、真空吸盘、记号笔夹持器等不同执行件，适配不同的作业需求，

　　比如在教学场景中可搭配示教模块演示多自由度运动逻辑，在小型装配工位可搭配电动螺丝刀完成螺丝锁付作业，在检测工位可搭载视觉相机完成工件外观检测的点位移动。整个结构的零件全部采用常见的钣金件、标准紧固件加工，没有特殊定制的异形零件，加工难度低，普通的钣金切割、钻孔工艺即可完成所有零件的加工，装配时仅需按照铰接顺序依次穿入销轴、拧紧紧固件即可完成整机组装，不需要复杂的装配工装，后期如果出现零件磨损，可直接替换对应臂板或者铰接销轴，维护成本远低于集成化的工业机械臂。考虑到不同场景的防护需求，臂身表面可做阳极氧化或者喷塑处理，适配普通车间、无尘实验室等不同环境的使用要求，铰接处的配合间隙控制在0.1mm以内，调整角度后的重复定位精度可控制在0.5mm以内，完全满足轻载作业的精度要求，不会出现定位偏差过大的问题。
