瓷砖生产辊道式装卸转运设备结构

　　这套辊道式瓷砖装卸转运结构，主要适配建筑陶瓷生产线上的素坯、成品砖的跨工位转运需求，常见于窑炉出料端、磨边线进料端、成品分拣打包段的衔接工位，解决传统人工搬砖易出现的砖面磕碰、边角崩缺、转运节拍跟不上产线速度的问题，尤其适配大规格抛釉砖、仿古砖的轻拿轻放作业要求，避免硬质接触对砖面釉层造成不可逆损伤。

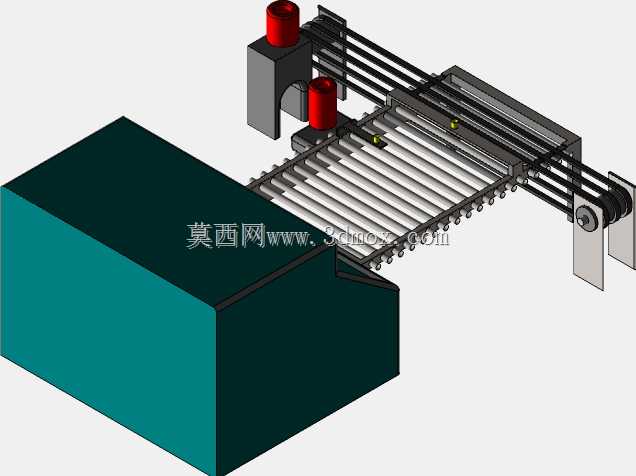

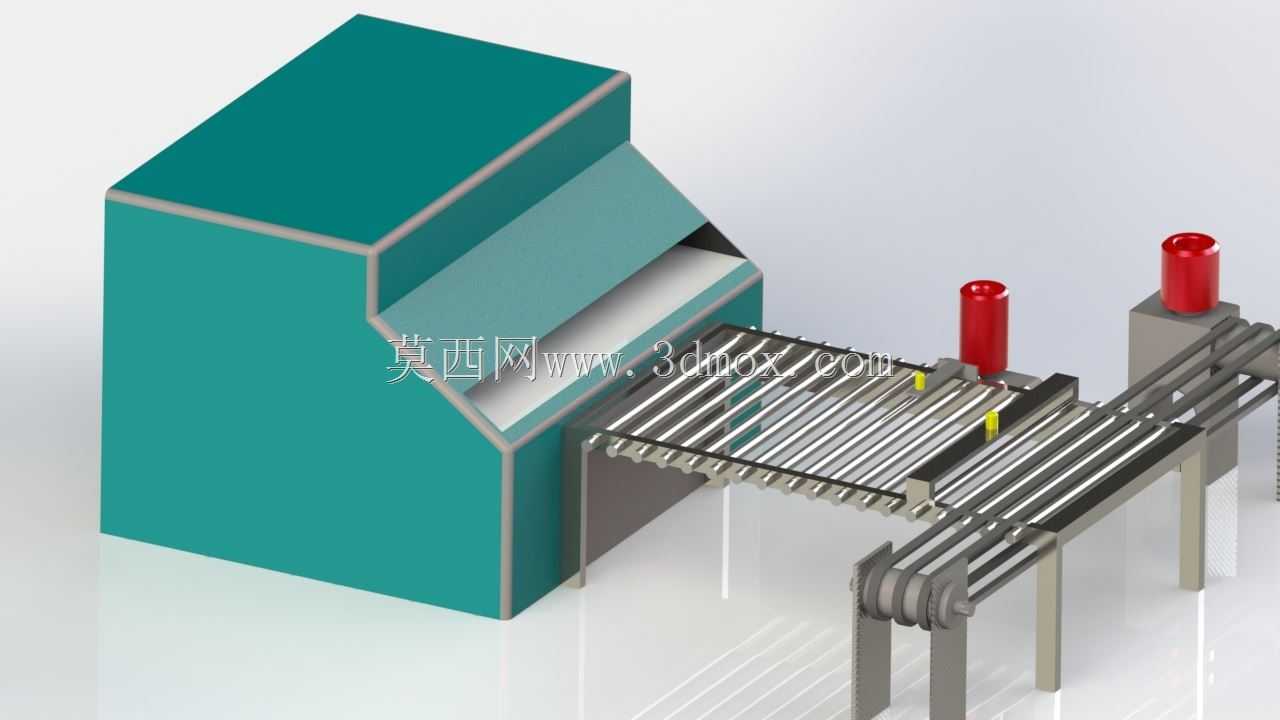

　　从结构布局来看，主体采用分段式辊道承载框架，辊轴选用外包聚氨酯材质的从动辊组，辊轴间距控制在120mm，既保证300300mm小规格瓷砖不会出现卡辊、掉落问题，也能支撑12002400mm大规格薄板砖的平稳输送，不会因为跨距过大出现砖体中部下垂变形的情况。框架主体采用40*40mm工业铝型材拼接成型，安装时可根据现场产线的高度差调整支撑脚的伸缩量，支撑脚调节范围在±50mm，能够适配多数现有陶瓷厂产线的750-850mm常规工作面高度，不需要对原有产线做大规模改造即可完成对接安装。

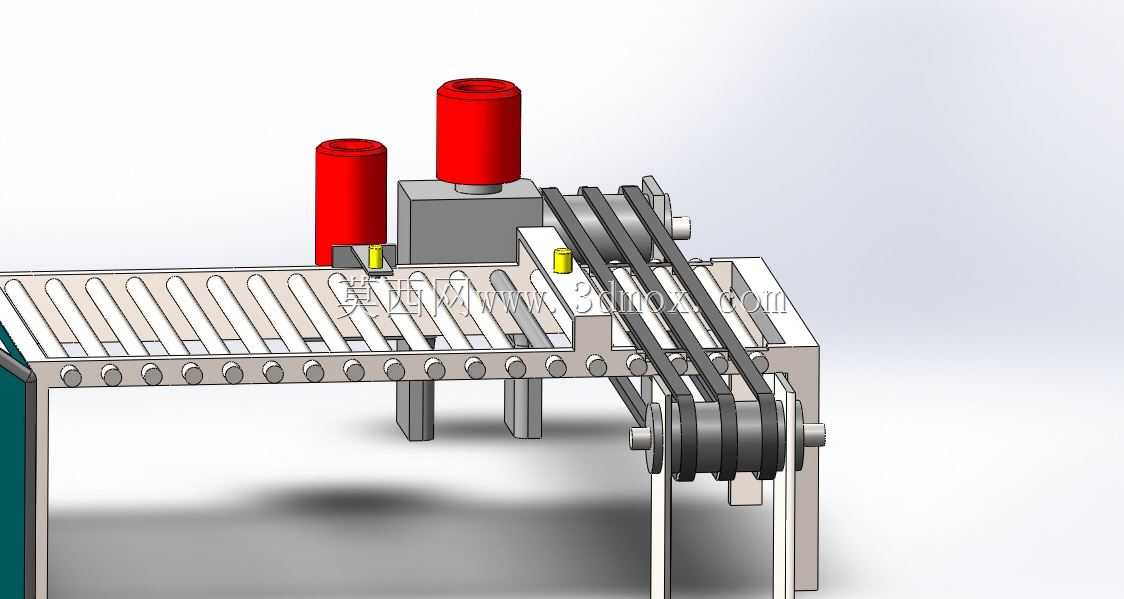

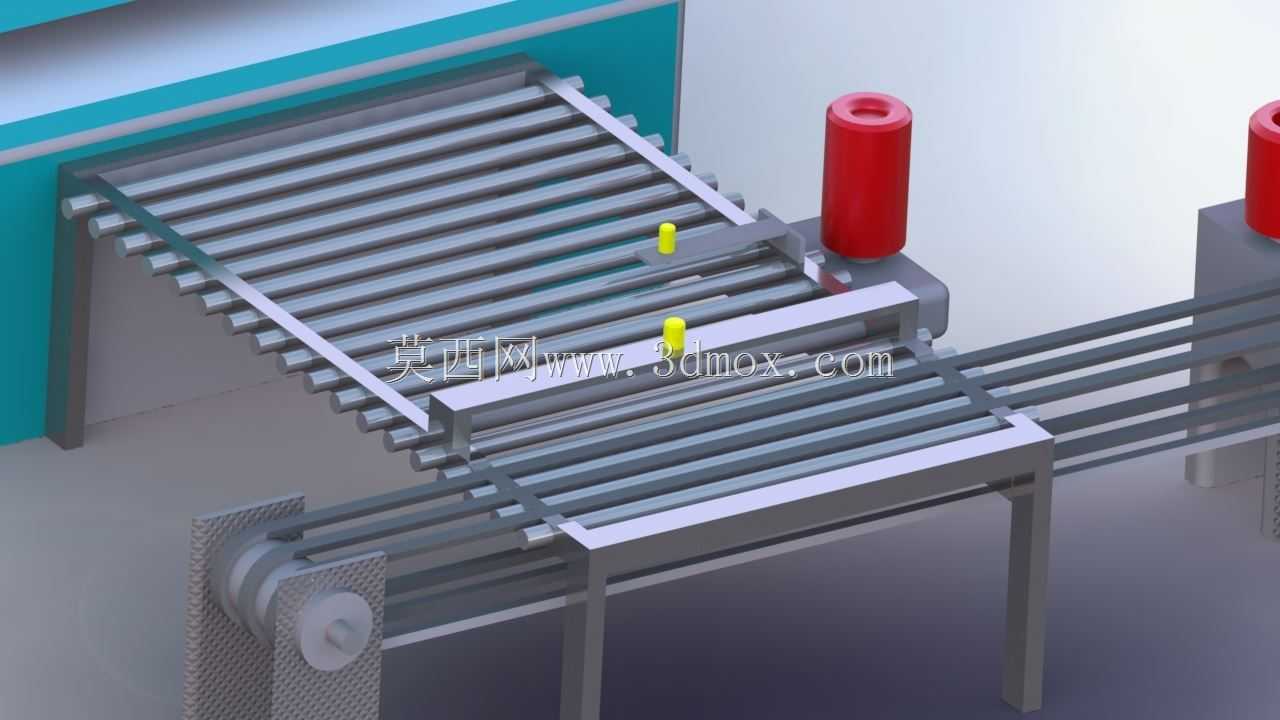

　　设备的装卸执行端采用横向滑移的推挡定位结构，搭配两个立式缓冲阻挡缸，当瓷砖输送到预设装卸工位时，阻挡缸伸出对砖体进行端部定位，定位精度控制在±2mm范围内，保证后续机械手或者人工取砖时的位置一致性，避免因为砖体偏移导致的取砖失败、吸盘错位问题。阻挡缸的接触端包裹3mm厚的硅胶垫，接触时不会对瓷砖边角造成硬冲击，即使是刚出窑的高温素坯，也不会因为接触应力出现暗裂问题。滑移架上设置的两个黄色定位缓冲头，可根据瓷砖的长度规格调整安装位置，适配不同尺寸砖型的侧边定位需求，换型时只需要松开紧固螺栓调整位置即可，不需要更换结构件，换型时间控制在10分钟以内，能够满足多规格混线生产的柔性需求。

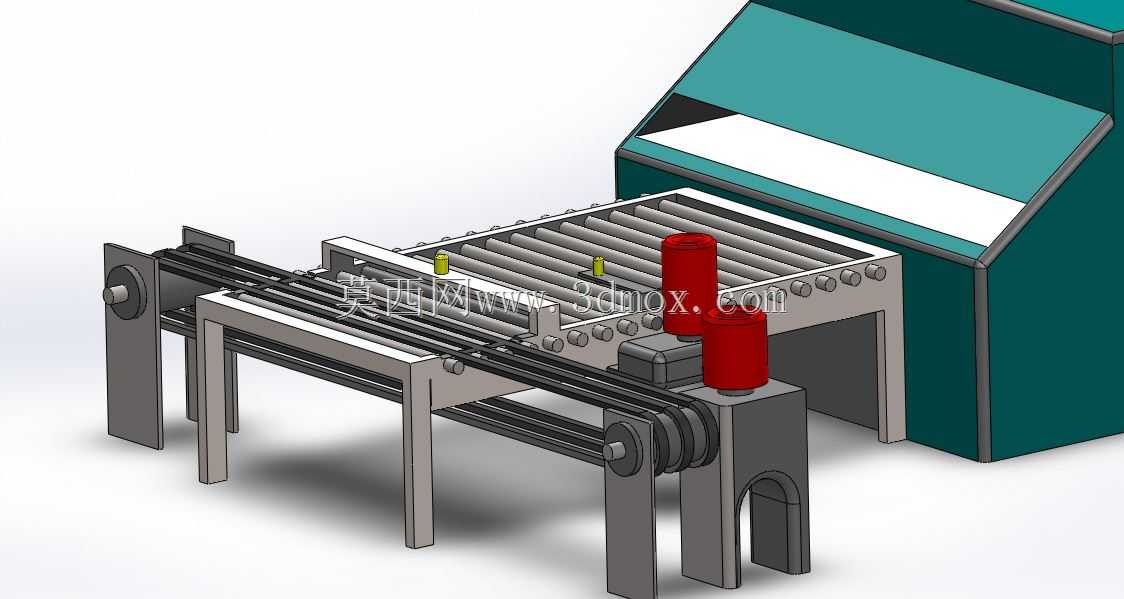

　　在动力衔接设计上，辊道的驱动端采用侧边同步带传动结构，所有辊轴的线速度保持一致，不会出现辊间速差导致的砖面刮花问题，输送速度可在0-20m/min范围内无级调整，能够匹配前后端不同设备的生产节拍，当后端设备出现短暂停机时，辊道可自动降速或者暂停，避免砖体在工位处堆积碰撞。设备的侧边设置有走线槽，所有传感线路、动力线路都内置在槽内，避免陶瓷生产现场的粉尘、水汽对线路造成腐蚀，提升设备在高湿高粉尘环境下的运行稳定性。

　　安装边界方面，整套设备的主体宽度为1600mm，单段标准长度为2000mm，可根据现场的工位间距多段拼接使用，拼接处的辊道高度差控制在0.5mm以内，不会出现砖体过缝时的磕碰问题。设备侧边预留有150mm的维护空间，日常更换辊轴、调整定位件时不需要拆卸主体框架，只需要在侧边操作即可完成维护作业，降低日常运维的工作量。设备的整体高度不超过1200mm，不会遮挡操作人员的现场视线，方便巡检人员实时观察砖体的输送状态，及时发现歪砖、叠砖问题并做应急处理。

　　从实际使用场景来看，这套结构除了适配陶瓷砖的装卸转运，也可调整辊轴间距和阻挡结构后，用于平板玻璃、石材板材、木质饰面板等平面类建材的短距离输送与工位装卸作业，结构的通用性较强，所有结构件都采用模块化设计，易损件都为标准件，替换成本低，不需要单独定制加工备件，适合中小型建材生产企业的产线升级改造使用，在保证转运效率的同时，降低板材转运过程中的破损率，减少人工搬运的劳动强度。
