多安装孔金属薄板折弯固定支架

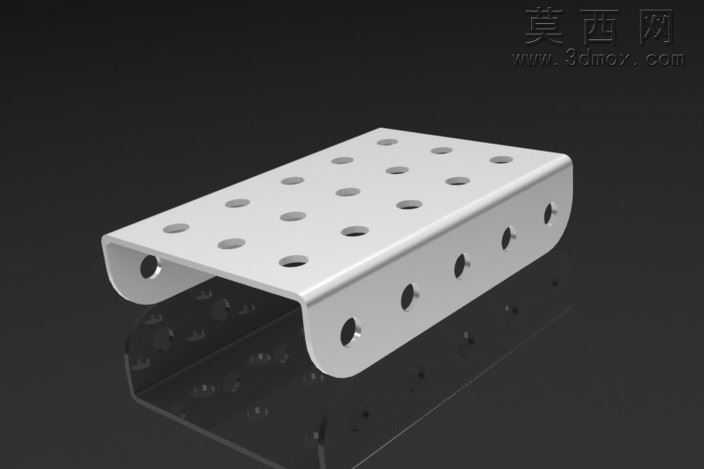

本作品为钣金类固定支架三维模型，建模阶段采用SolidWorks完成全参数化设计，首先以草图绘制确定薄板的基础轮廓尺寸，通过基体法兰特征生成初始平板结构，再依据安装需求排布所有孔位：顶面采用矩阵式排列的圆形通孔，用于平面方向的部件叠装固定，两个折弯侧立面分别排布等距的侧向安装孔，满足垂直方向的连接需求，孔位均通过拉伸切除特征生成，所有孔径统一适配M4规格紧固件，保证安装的通用性。建模过程中严格遵循钣金加工工艺逻辑，折弯处设置符合常规钣金加工的内R角，避免应力集中同时匹配实际折弯工序的加工参数，两侧端部采用圆弧收边设计，既去除锐边提升使用安全性，也让整体造型更流畅。渲染阶段采用哑光银白金属材质，模拟冷轧钢板经镀锌处理后的表面质感，调整材质的粗糙度与反射参数，还原金属薄板的细腻哑光效果，场景搭配深灰色纯色背景，通过三点布光方案突出支架的结构轮廓与孔位分布，在支架下方添加半透明反射平面，增强模型的空间立体感与展示效果。结构设计上采用U型折弯的整体式结构，无需额外拼接部件，一体成型的结构具备更好的结构强度，顶面与侧面的多孔位设计可适配多种不同安装间距的部件固定需求，既可以作为小型设备的底部支撑脚座，也可作为型材框架间的连接转接件，薄板结构在保证结构刚性的前提下尽可能降低整体重量，符合轻量化设计的思路。设计过程中充分考虑实际加工的可行性，所有特征均适配常规钣金冲压、折弯的加工流程，无难以脱模或加工的特殊结构，孔位间距预留足够的紧固件操作空间，折弯尺寸符合常规钣金设备的加工范围，可直接导出工程图用于实际生产下料。
