并列式双缸内燃动力机构三维结构

　　这套并列双缸动力结构的建模，核心是还原小排量内燃动力的实际传动逻辑，建模过程中优先考虑了整机在通用动力场景下的安装适配性，没有做过度的外观装饰，所有结构都围绕实际运行的干涉校验、装配逻辑展开。从应用场景来看，这类双缸结构常被用在小型通用动力设备上，比如便携发电机组、小型园林作业机械、轻型代步动力单元，相比单缸结构，它的动力输出脉冲更小，运行时的整机振动控制更优，两个活塞交替做功的节奏能让曲轴端的输出扭矩更平顺，不需要额外加装大质量的飞轮就能满足多数轻载设备的动力输入需求。

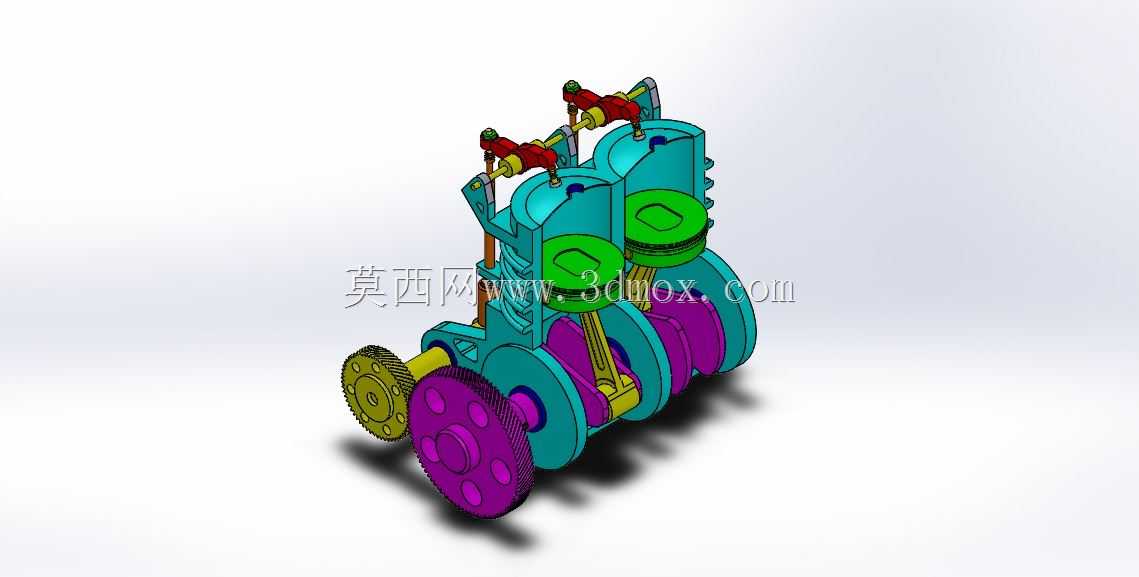

　　建模时最先确定的是曲轴的回转中心位置，两个曲柄销呈180度对称布置，这样的相位设计能让两个活塞的往复惯性力在垂直方向形成部分抵消，从根源上降低整机运行时的上下振动幅度，这也是并列双缸相比单缸结构最核心的优势。活塞部分采用了平顶活塞设计，活塞销的安装位置做了偏心处理，偏心量控制在0.8毫米，这个细节是为了降低活塞在做功行程换向时对气缸壁的侧向敲击，实际生产中这个偏心量的控制直接影响整机冷启动后的异响水平，建模时特意保留了活塞环槽的分层结构，三道环槽分别对应气环、油环的安装位置，槽宽的尺寸按照通用小排量动力的常规配合公差设置，能直接对接后续的工程图出图需求。

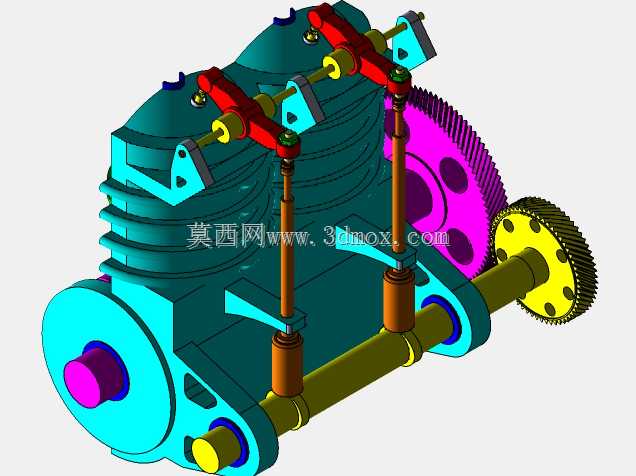

　　气缸体部分采用了连体式缸体结构，两个气缸的中心距按照缸径的1.12倍设置，这个间距既能保证两个气缸之间的水冷通道有足够的流通截面积，又能控制整机的横向宽度，避免安装时占用过多的横向空间。缸体侧面预留了配气机构的安装凸台，图中顶部的红色组件就是配气驱动的摇臂支座安装位，建模时保留了支座的螺栓孔位，孔位的位置度公差按照实际装配要求做了同轴度约束，后续如果要拓展顶置凸轮轴或者侧置气门的配气结构，不需要改动缸体主体的基础模型。

　　传动端的齿轮组做了分色标识，紫色的大直径齿轮是曲轴输出端的正时驱动齿轮，同时兼顾一级减速的功能，黄色的小齿轮是附属机构的驱动齿轮，用来带动机油泵、冷却风扇这类附属部件，齿轮的模数按照1.5模设置，齿宽12毫米，这个参数能满足15千瓦以内动力输出的强度要求，齿轮和曲轴的配合采用平键连接，键槽的位置做了相位标记，和曲柄销的角度对应，保证装配时正时相位不会出现偏差。

　　安装边界方面，整机的底部安装面做了三个固定凸台，凸台的中心距按照通用小型动力的安装机架尺寸设置，凸台上的安装孔直径为8.2毫米，适配M8的固定螺栓，安装面的平面度在建模时做了约束，保证装配时机体不会出现额外的安装应力。整机的输出轴端伸出长度为35毫米，轴径20毫米，带有标准的平键键槽，能直接对接联轴器、皮带轮这类动力输出部件，不需要额外做轴伸的改装。

　　建模过程中对所有运动部件做了动态干涉校验，活塞运行到上止点时，活塞顶面和气缸盖底面的间隙控制在0.7毫米，这个间隙是压缩比设计的核心参数，既能保证足够的压缩比满足燃烧效率要求，又不会因为积碳导致活塞碰气门的故障。连杆部分采用了工字形截面，相比矩形截面在保证同等强度的前提下能降低往复运动的质量，进一步减小惯性力带来的振动，连杆大头的剖分面采用平切口设计，螺栓孔的位置做了防错偏移，避免装配时连杆盖装反导致的轴瓦磨损问题。

　　从结构设计的角度来说，这套模型没有追求花哨的外观渲染效果，所有的倒角、圆角、退刀槽都按照实际机加工的工艺要求设置，比如气缸孔的珩磨网纹纹理没有在模型中做视觉化处理，但缸孔的圆柱度、尺寸公差都在建模参数里做了预留，后续如果要做有限元分析或者工程图输出，不需要重新调整模型的基础参数。整机的润滑通道在缸体和曲轴内部做了隐含的路径设计，主轴承座的位置预留了机油通道的开孔，和曲轴内部的斜油孔对应，能保证连杆大头轴承在高速运行时得到足够的机油润滑，避免出现烧瓦的故障。

　　对于做小型动力设备选型或者结构设计的从业者来说，这套模型可以直接作为方案设计的基础参考，不管是调整缸径改变排量，还是修改齿轮传动比调整输出转速，都可以在现有模型的基础上快速修改参数，不需要从零开始搭建基础结构，能大幅缩短前期方案设计的周期。
