六缸星型重拨引擎结构展示教具

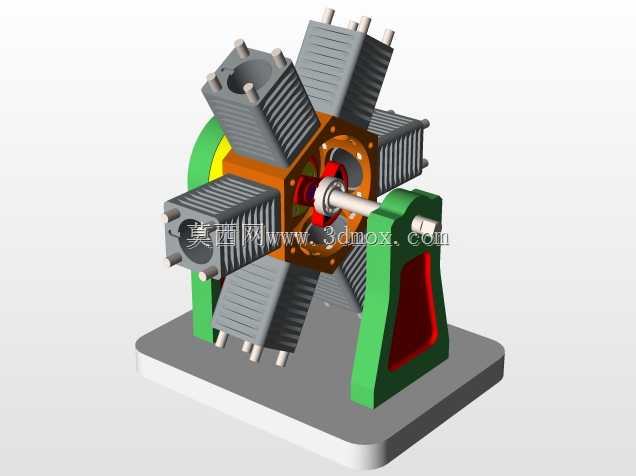

　　这款星型排布的多缸动力装置，常被用于教学演示场景拆解内燃机核心工作逻辑，也可作为小型动力输出单元适配于实验性动力测试平台、复古航模仿真动力段等场景。从结构布局来看，六个气缸沿中心曲轴的径向呈等角度星型排布，这种布局能在有限的径向空间内集成更多做功单元，相比直列排布的同缸数引擎，轴向尺寸压缩幅度可达40%以上，整体重心更集中在曲轴输出端附近，运转时的动平衡调校难度更低，尤其适合对轴向安装空间有严格限制的动力配套场景。

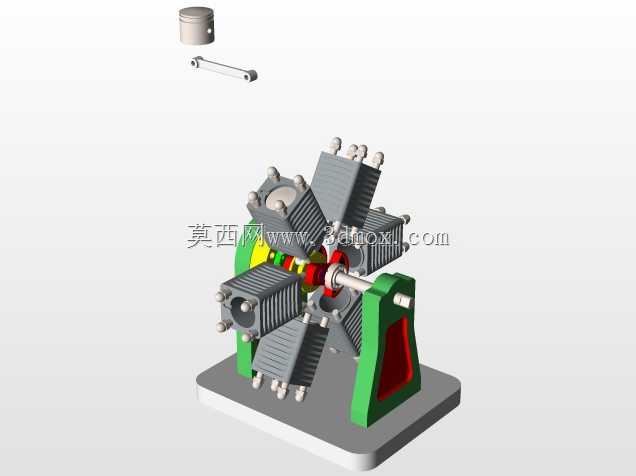

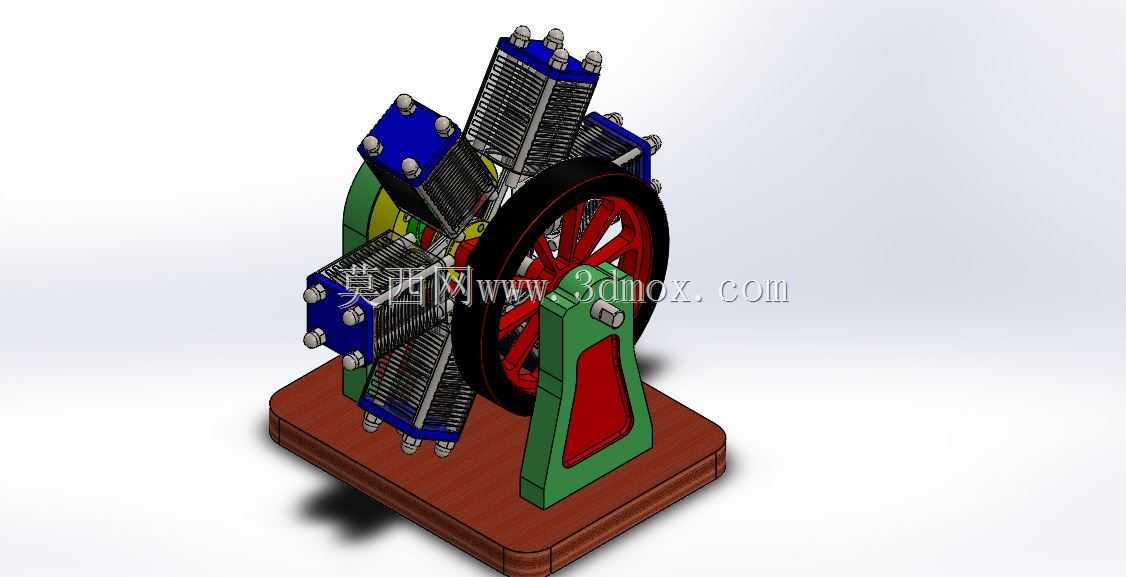

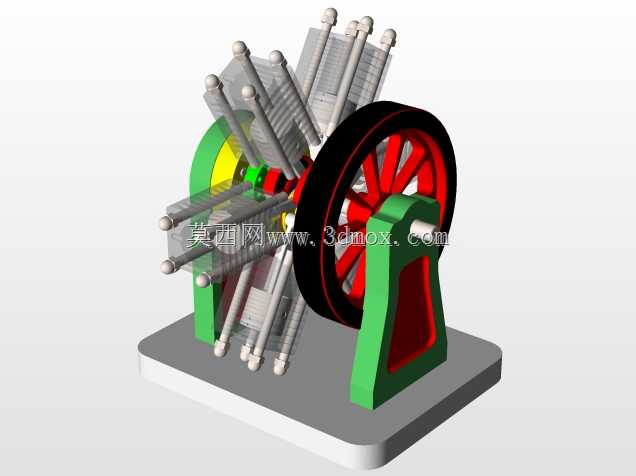

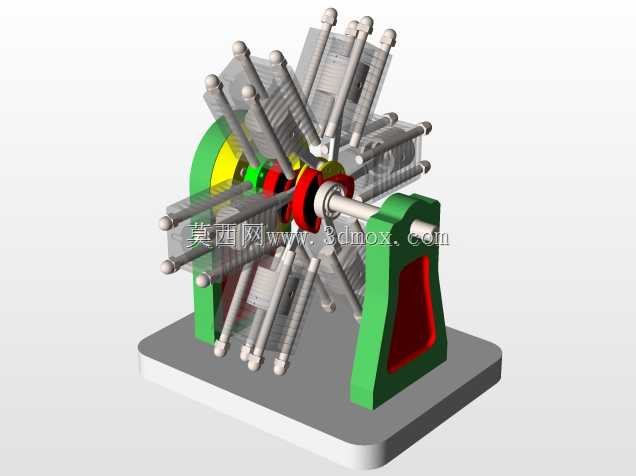

　　设计层面围绕曲柄连杆机构的运动轨迹做了全干涉校验，每个气缸的活塞销与连杆大头的连接位都预留了足够的摆动间隙，活塞在气缸套内的往复行程与曲轴曲柄半径严格匹配，确保做功冲程中活塞到达上止点时的压缩比符合设计预期，不会出现气门碰活塞、连杆剐蹭曲轴箱内壁的问题。外侧的大直径辐条式飞轮采用厚重结构设计，依靠自身转动惯量储存做功冲程的 surplus 能量，抵消各缸交替做功带来的转速波动，让动力输出更平顺，飞轮边缘预留的皮带槽结构可直接外接传动带，将动力输出至外接负载端。

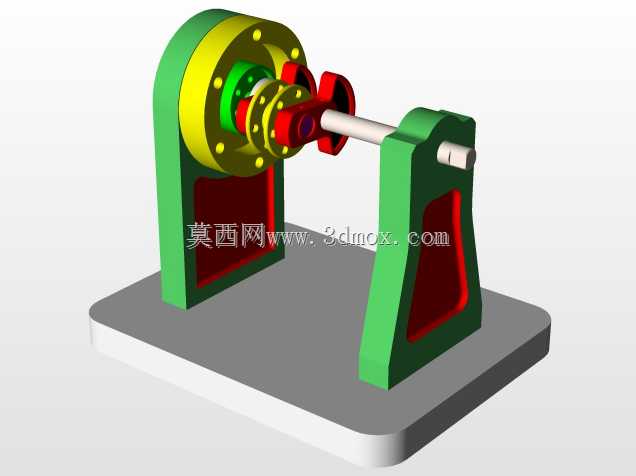

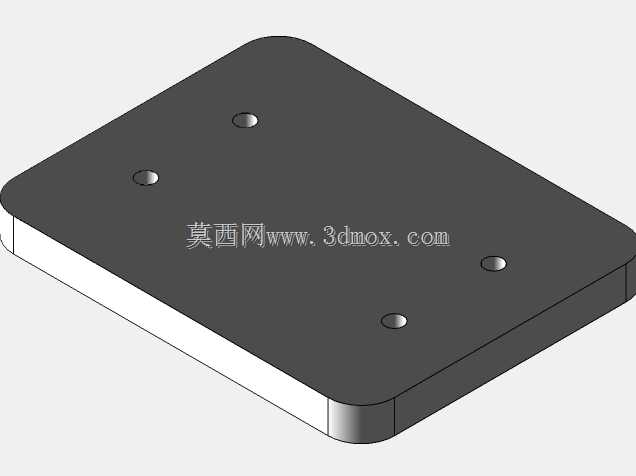

　　支撑结构采用分体式设计，底部的木质基座承担整体承重，表面做了平整化处理，四个角位可通过螺栓直接固定在试验台或展示台面上，安装时需保证基座平面的水平度误差不超过0.2mm/m，避免曲轴长期运转出现偏磨。基座上方的绿色铸铁支架承担曲轴的支撑定位功能，支架上的轴承座安装位与曲轴主轴颈的同轴度公差控制在0.03mm以内，确保曲轴转动时无卡滞、无异常窜动。每个气缸的散热鳍片采用等间距排布设计，自然风冷状态下可快速带走气缸壁的热量，避免连续运转时出现过热拉缸问题，气缸端盖的螺栓排布沿气缸中心呈圆周均布，紧固时按对角顺序施加预紧力，可保证气缸垫的密封压力均匀，不会出现漏气漏油问题。

　　从安装边界来看，整体结构的径向最大尺寸由外侧飞轮的直径决定，轴向尺寸从基座底面到气缸顶端的高度可适配常规展示柜的层板间距，不需要额外改造安装空间。各气缸的进排气接口统一朝向外侧，方便后期外接进排气管路、点火线路，布线走管时不会与运动部件产生干涉。作为教学使用时，可直接拆解各气缸组件、曲柄连杆组件、飞轮组件，直观展示四冲程内燃机的进气、压缩、做功、排气全流程动作，每个部件的连接关系都完全还原真实内燃机的装配逻辑，没有做简化省略，能帮助学习者快速建立对星型引擎结构的具象认知。如果用于小型动力测试，可在曲轴输出端加装扭矩传感器，直接采集不同转速下的输出扭矩、功率参数，验证星型布局的动力输出特性，支架上预留的传感器安装位可直接适配常规测试配件，不需要额外做安装支架的改制。
