小型越野花纹橡胶轮胎带轮毂结构设计

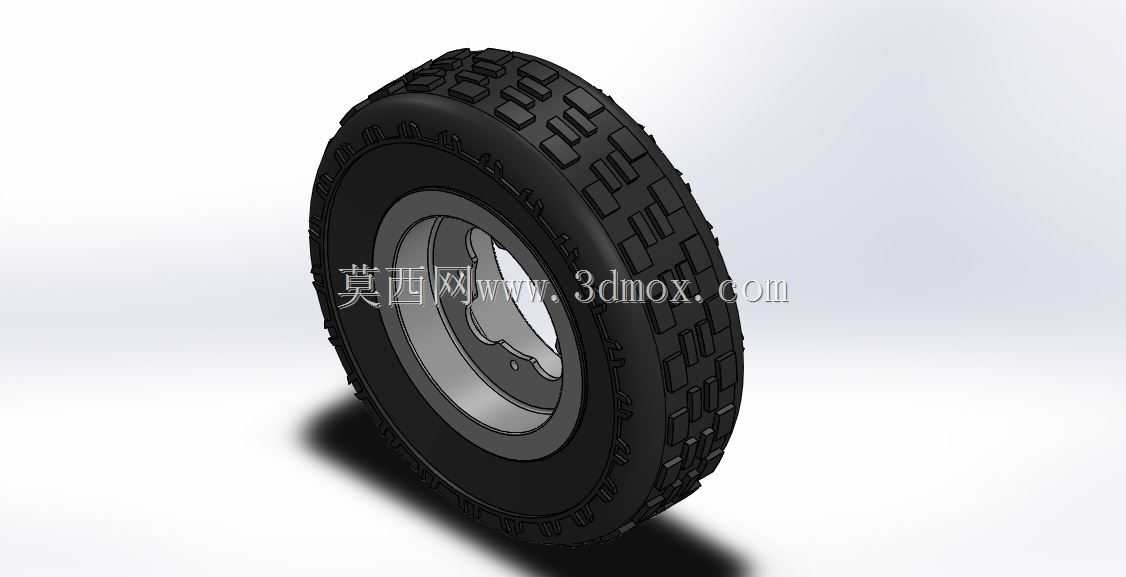

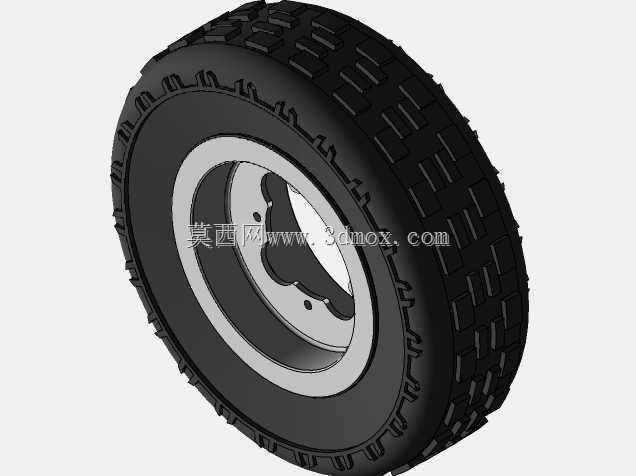

　　这款轮组结构的设计，最初是面向小型户外作业移动设备、短途代步载具以及小型遥控越野载具的行走需求展开的，在实际工程应用中，这类小尺寸轮胎常被用在厂区小型转运推车、园林作业手扶设备、儿童电动越野玩具、小型勘探移动机器人的行走端，需要兼顾硬质铺装路面的滚动平顺性与非铺装土路、草地、碎石路面的抓地能力，避免行走过程中出现打滑、侧倾偏移的问题。从结构设计逻辑来看，整个轮组分为外胎、轮毂两个核心部分，外胎采用块状越野花纹排布，胎面的花纹块做了错落的阶梯式布局，相邻花纹块之间预留了足够的排泥排水间隙，当轮组在泥泞路面滚动时，嵌入花纹沟槽的泥土可以随着轮胎形变快速排出，不会出现沟槽被淤泥填满导致抓地力丧失的情况；胎侧位置做了加厚的橡胶层设计，

　　能够抵御行进过程中路边碎石、枝桠的剐蹭，降低小尺寸轮胎容易被尖锐物刺破的风险，同时胎侧的弧度设计兼顾了滚动过程中的形变量，在经过小幅颠簸路面时可以通过橡胶自身的弹性形变吸收部分冲击，减少震动直接传递到上部载具结构。轮毂部分采用中心花键孔的安装接口，这种接口设计相比普通的圆孔安装，能够传递更大的扭矩，避免轮组在急加速、急制动或者大负载爬坡时出现轮毂与驱动轴之间的相对滑动，安装时只需要将驱动轴端的花键对准轮毂中心的花键槽推入，再通过轴端的挡圈固定即可完成装配，安装边界上，轮毂的安装端面做了下沉式设计，轴端固定件可以完全沉入轮毂端面的沉槽内，不会突出轮毂外侧造成剐蹭；轮毂的轮辐部分做了等距的减重镂空，

　　在保证整体结构强度满足负载要求的前提下，尽可能降低轮组自身的转动惯量，减少驱动端的动力损耗，同时镂空结构也能在轮组转动过程中带动周边空气流动，对配套的驱动电机端起到一定的辅助散热作用。尺寸设计上，这款轮胎的外径适配小型载具的底盘离地间隙要求，胎面宽度经过反复校核，既不会因为过窄导致接地比压过大容易在松软路面陷车，也不会因为过宽增加不必要的滚动阻力；轮毂与外胎的配合面做了一圈凸起的止口结构，装配时外胎的胎圈可以卡在止口位置，保证充气或者承载状态下外胎不会与轮毂发生相对错位，避免出现慢漏气、胎圈偏移的问题。在实际选型适配时，需要注意上部载具的单轮负载不能超过这款轮组的额定承载上限，同时驱动轴的花键参数需要与轮毂中心孔的花键参数完全匹配，

　　安装时要保证轮毂端面与驱动轴的安装端面完全贴合，固定挡圈需要卡入轴端的卡槽内到位，避免轮组在高速转动过程中出现松脱。另外胎面的橡胶材质配方设计上，兼顾了一定的耐磨性能与耐老化性能，在户外日晒环境下使用也不会快速出现橡胶开裂、硬化的问题，花纹块的棱角做了小圆弧过渡，避免长期使用后花纹块边缘出现崩块缺损的情况，延长轮组的整体使用寿命。不同于大尺寸车辆轮胎的设计，这类小型轮组不需要考虑过高的行驶速度，因此设计过程中更多把重心放在低速大扭矩下的抓地可靠性、复杂路面的通过性以及装配维护的便捷性上，日常维护时只需要定期清理胎面花纹内嵌的碎石杂物，检查胎侧是否有明显的割伤破损即可，不需要复杂的保养流程，非常适合非道路场景下的小型移动设备使用。
