三菱SD-T12接触器配热继与辅助触点组件

　　这套低压电气组件在工业配电、设备电控回路里属于出镜率极高的基础配置，主回路承担小功率三相异步电机的通断控制，配套的热继电器负责过载保护，附加的辅助触点则用来扩展信号反馈、联锁控制的触点容量与数量，常见于机床控制柜、自动化产线分布式电控箱、小型输送设备的动力回路，也会用在暖通、给排水设备的电机控制端，适配额定工作电流12A等级的负载场景。

　　从结构设计逻辑来看，三个元件采用导轨式拼接的集成思路，主接触器作为承载主体，热继电器直接卡接在接触器主出线端，不需要额外转接铜排，主回路的电流路径直接从接触器进线端穿过触头系统，进入热继电器的热元件检测回路，再输出到负载端，最大程度缩短主回路的裸露带电部分，降低接线失误带来的短路风险；辅助接触器则卡装在接触器的侧面扩展位，通过机械联动结构和主接触器的动触头保持同步动作，不需要单独设置驱动线圈，直接复用主接触器的动作行程来触发辅助触点的通断，既节省柜内安装空间，也能保证辅助触点和主触点的动作时序一致性，避免联锁信号不同步带来的控制逻辑故障。

　　安装边界上，整套组件适配标准35mmDIN导轨安装，底部的卡扣结构可以直接卡入导轨，不需要额外打孔固定，整体安装后的横向宽度控制在三极低压电器的常规尺寸区间，纵向深度不会超出常规电控柜的元件安装深度要求，接线端的螺丝位置预留了足够的压线操作空间，使用常规十字螺丝刀就可以完成进出线的压接作业，不需要特殊工具。主接触器的主触头采用银基合金材质，满足AC-3使用类别下的频繁通断要求，灭弧室采用栅片式结构，分断时可以快速切割熄灭电弧，避免触头烧蚀；配套的TH-T18热继电器带有电流整定旋钮，可以根据负载额定电流调整过载保护的动作阈值，还带有测试按钮和停止按钮，方便现场调试时手动触发触点动作、验证保护回路接线是否正确，同时自带常开常闭两组辅助触点，分别用来触发过载报警信号和切断接触器线圈回路；侧面加装的SR-T9辅助接触器提供了额外的常开、常闭触点组，除了用来做运行状态信号反馈，还可以接入联锁回路，比如和上下游的断路器、其他接触器实现互锁控制，避免误动作。

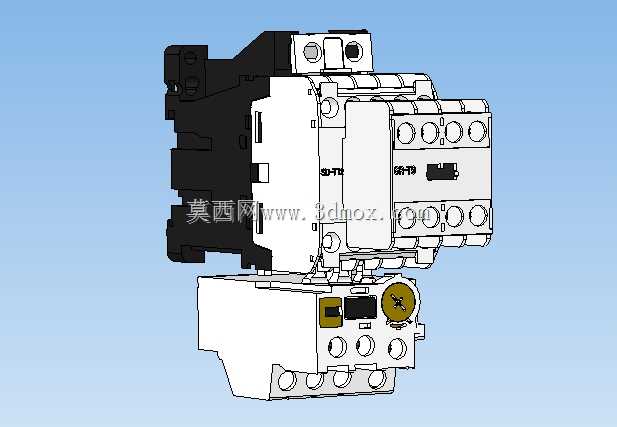

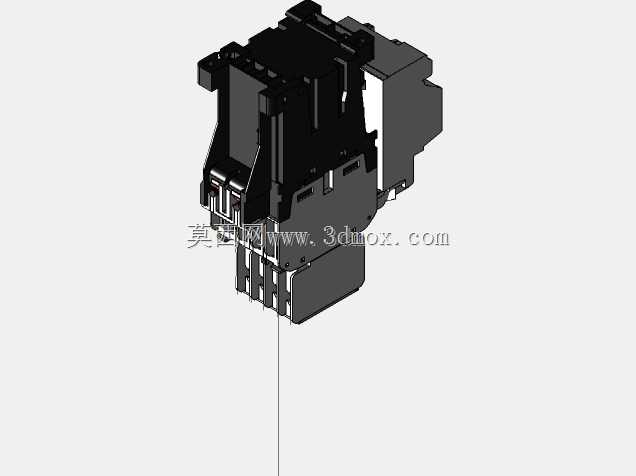

　　在实际选型搭配时，这套组件的匹配度经过原厂验证，三个元件的拼接间隙控制在毫米级，不会出现卡接松动、动作卡滞的问题，热继电器的脱扣等级适配普通电机的启动特性，电机启动过程中短时间的大电流不会触发误脱扣，长时间过载时则能按照反时限特性动作切断回路。建模过程中完整还原了每个元件的外部细节，包括接线端子的标识、操作按钮的位置、散热槽的结构、卡扣的装配关系，甚至外壳上的分型线、标识刻印位置都和实物保持一致，既可以用来做电控柜的布局干涉检查，验证柜内走线空间、元件之间的安全距离是否满足规范要求，也可以用来做电气教学的演示模型，直观展示三个元件的装配关系和联动逻辑。需要注意的是，这类集成式组件在柜内布置时，要在元件上下方预留足够的散热空间，避免紧贴其他发热元件导致热继电器误动作，同时接线时要区分主回路和辅助回路的接线端，避免将强电接入辅助触点导致元件烧毁。
