倾斜出料式水产清洗输送设备结构设计

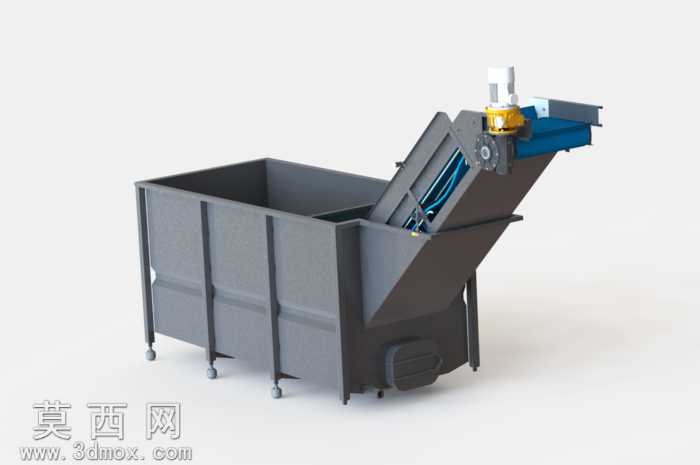

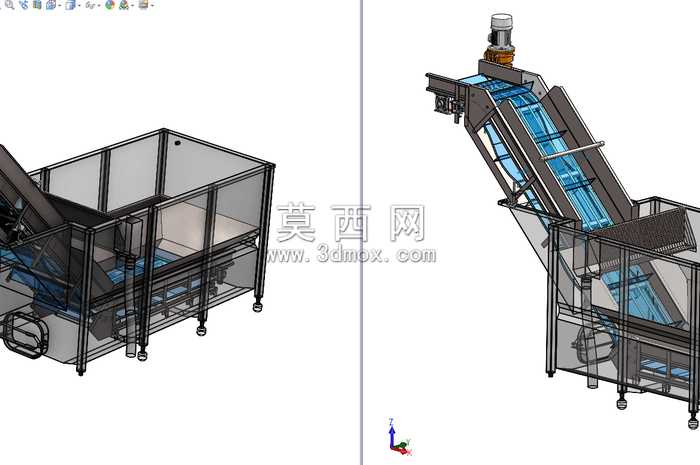

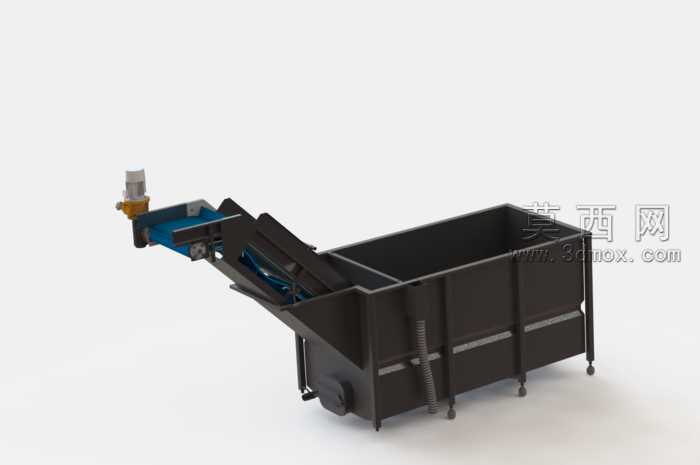

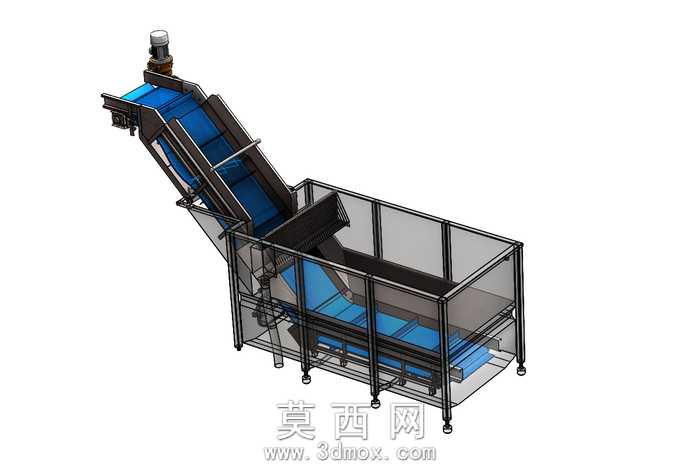

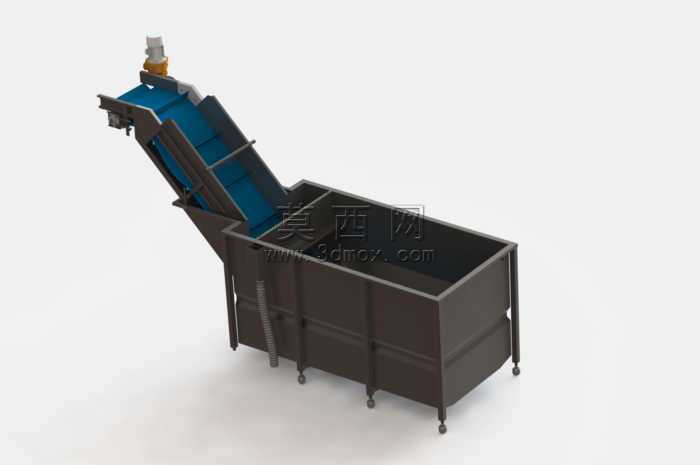

本作品为针对水产清洗场景设计的一体化清洗输送设备三维模型，整体采用SolidWorks完成全参数化建模，所有零部件均按照实际加工装配逻辑完成配合约束，可直接用于工程出图与结构验证。模型整体分为下部储水清洗槽体与上部倾斜提升输送段两大模块，下部槽体采用方管焊接框架搭配透明可视化围板设计，建模过程中对框架的型材拼接处做了圆角过渡与焊缝细节处理，围板材质设置为半透明磨砂PC材质，既还原了实际设备的观察需求，也通过材质透明度区分了内部输送结构与外部机架，渲染阶段采用环境光遮蔽效果突出框架的层级结构，避免线框模式下的视觉混乱。槽体内部设置水平输送网带，网带采用模块化塑料链板结构建模，每一块链板都做了独立的镂空沥水孔特征，保证清洗过程中水体可顺利回流至槽体，同时避免待清洗物料卡滞；槽体底部设置可调式脚轮与支撑脚组合结构，建模时还原了脚轮的转向结构与支撑脚的螺纹调节特征，可直观展示设备的移动与调平功能。上部倾斜输送段与下部槽体采用圆弧过渡衔接，避免物料提升过程中出现磕碰卡料，倾斜段顶部设置驱动电机安装座，电机模型还原了接线盒、输出轴端的安装法兰细节，驱动辊与改向辊均做了轴肩、轴承安装位的细节建模，输送皮带采用蓝色食品级PU材质设置，渲染时添加了轻微的反光与粗糙度参数，还原食品输送皮带的真实质感。整体设计思路围绕连续化清洗出料需求展开，将浸泡清洗与提升出料功能集成在同一设备上，省去中间转运环节，建模过程中对所有运动部件做了干涉检查，确保输送链板运行轨迹无碰撞，机架的受力部位做了加强筋结构设计，兼顾结构强度与轻量化需求，所有标准件如螺栓、轴承、脚轮均采用可编辑参数化模型，方便后续根据实际产能需求调整设备尺寸参数。
