矿用输送机皮带安装绕线工装设备

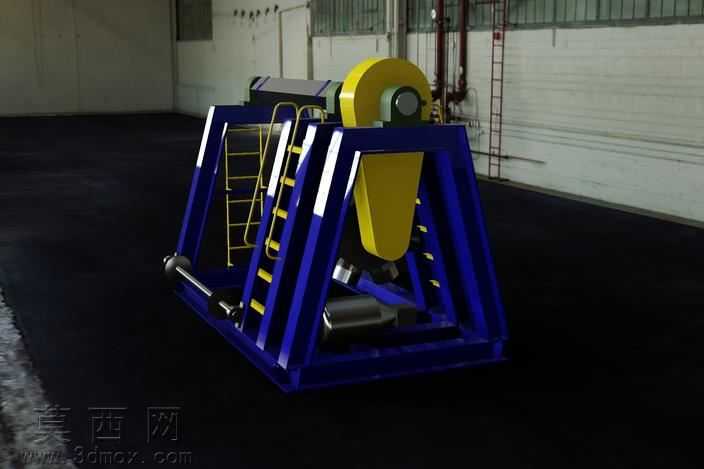

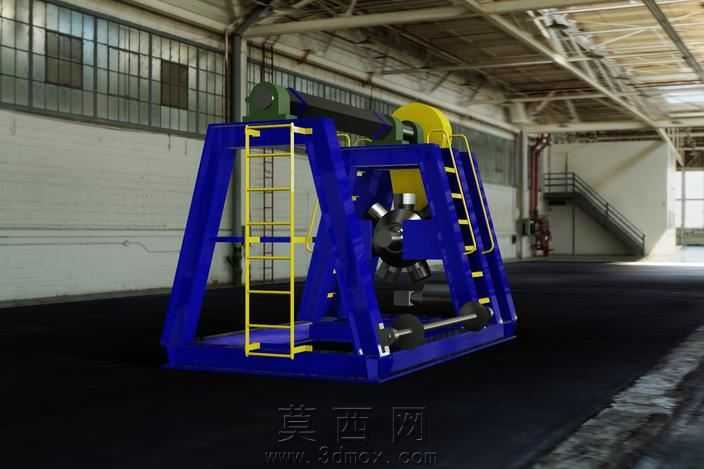

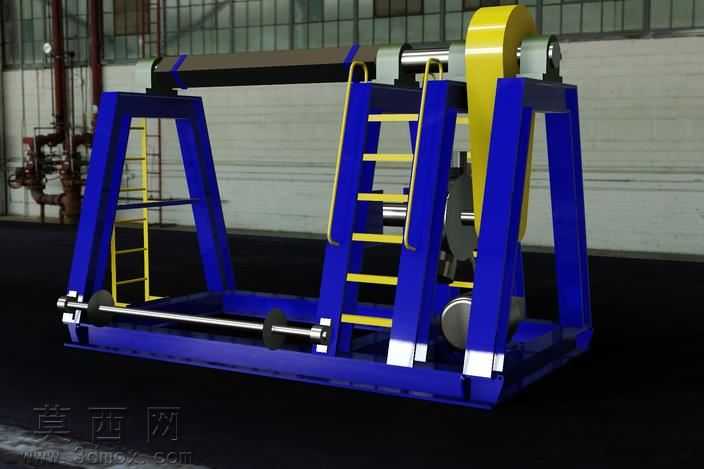

本模型为矿用场景下适配36至72英寸带宽的输送机皮带安装绕线专用工装，整体采用三维参数化建模完成全结构设计，建模过程中对各部件的装配公差、受力形变预留量做了精准参数约束，确保虚拟装配下无干涉问题。渲染阶段采用工业级写实渲染方案，主体框架结构赋予高饱和度蓝色金属漆材质，表面添加细微磨砂颗粒质感模拟工业设备漆面的真实触感，爬梯、横向传动轴等部件赋予亮面金属材质，通过环境光遮蔽、金属粗糙度参数调整，还原钢制部件的冷硬金属光泽，顶部的皮带卷赋予哑光黄色橡胶材质，添加细微的橡胶纹理与使用磨损痕迹，地面采用工业厂房水泥地面材质，搭配柔和的厂房环境光与定向补光，突出设备的结构层次与工业质感。结构设计上采用双侧门式框架作为主体承载结构，框架底部设置一体化焊接的矩形底架保证整体稳定性，双侧框架内侧设置带防护护栏的爬梯结构，方便操作人员登高作业；框架上部设置皮带卷承载转轴结构，可适配不同直径的成卷皮带安装固定，下部设置导向传动轴，用于皮带穿绕过程中的导向与张紧调节，转轴两端配置轴承座结构降低转动阻力，框架上预留多组调节安装位，可根据不同带宽、不同安装角度调整转轴位置，适配不同规格输送机的皮带安装、更换、修复作业需求。设计思路围绕矿场等户外作业场景的实用性展开，整体结构采用模块化拆分设计，各部件可拆解运输，现场通过螺栓拼接即可完成组装，无需复杂的焊接作业；框架受力部位做了加厚处理与加强筋结构设计，可承载大重量成卷皮带的载荷，避免作业过程中出现结构变形；设备整体无需外接复杂动力，依靠皮带牵引过程中的转动即可完成绕线作业，适配野外无稳定供电的作业场景，可有效降低大带宽输送机皮带安装的作业难度，减少人工拖拽皮带的劳动强度，提升皮带安装、更换、修复的作业效率，同时双侧防护爬梯与转轴防护结构的设计，也充分考虑了作业过程中的人员安全防护需求，避免高空坠落、皮带卷入等作业风险。
