封闭式直角转角输送设备三维结构设计

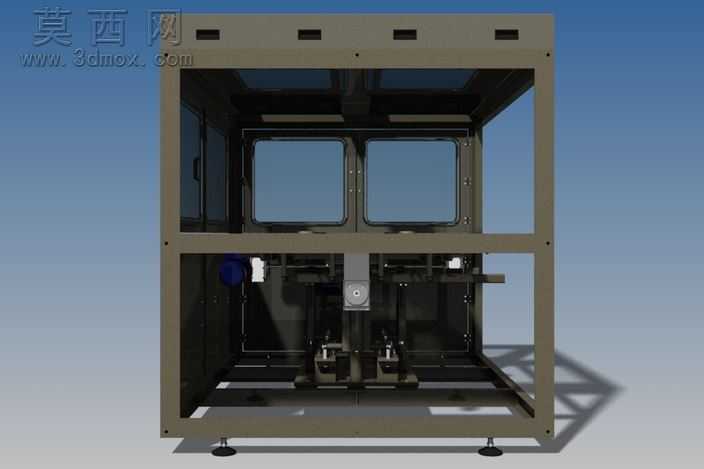

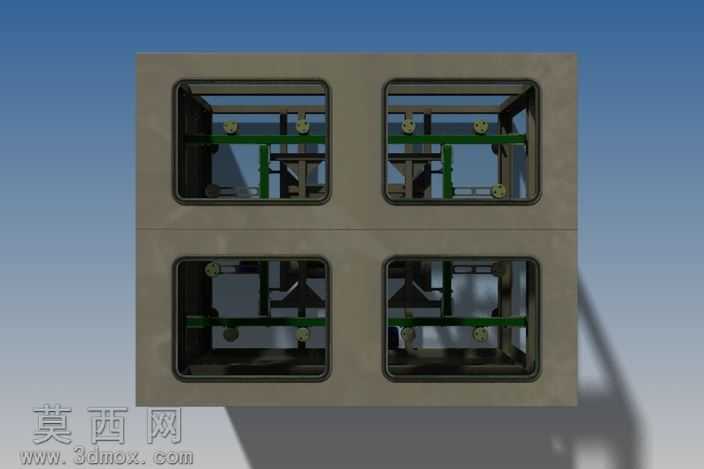

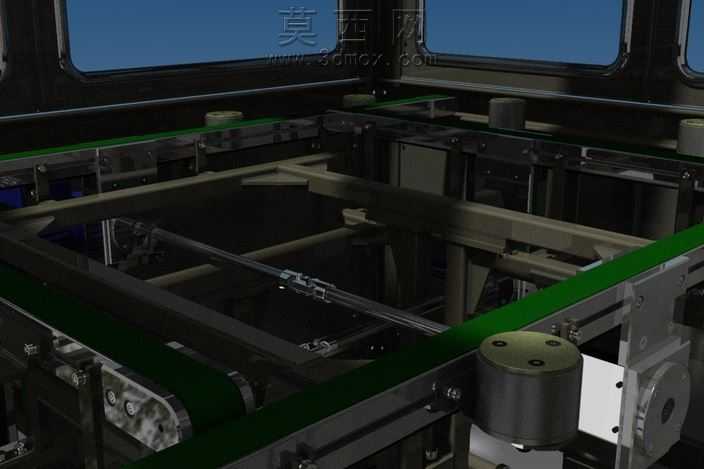

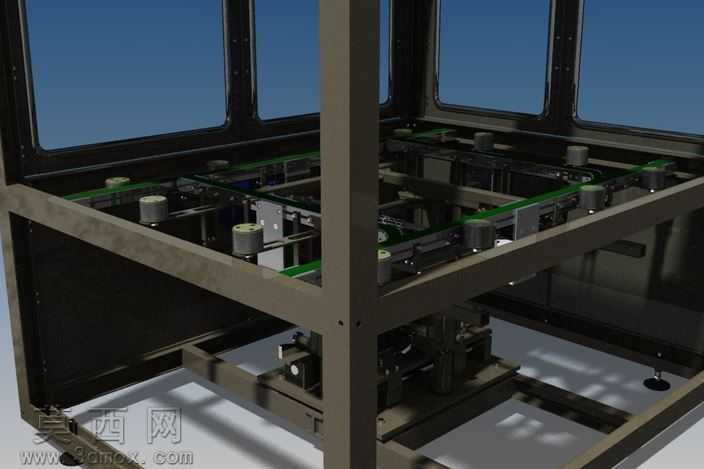

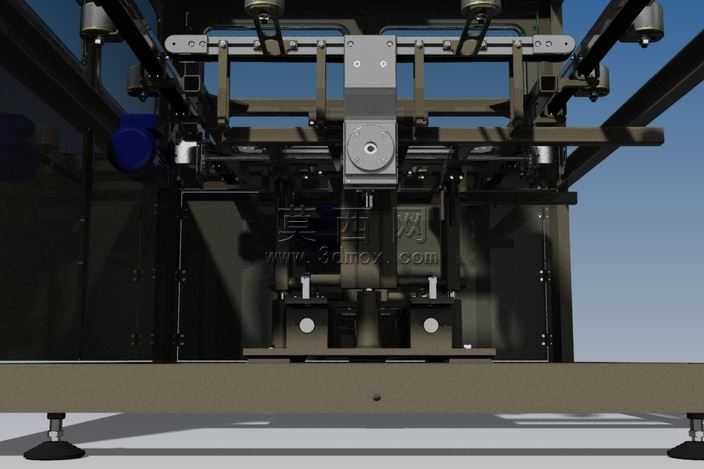

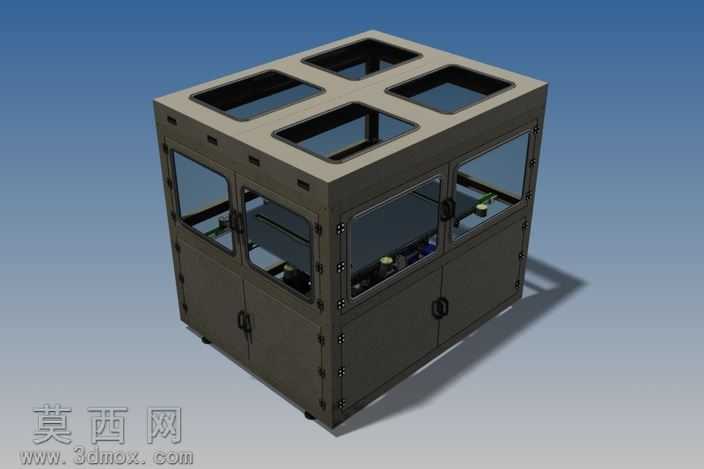

本作品为封闭式角输送机的三维建模设计，采用主流三维机械设计软件完成全参数化建模，整体结构遵循工业输送设备的实用化设计逻辑，兼顾防护性能与运维便利性。建模过程中首先完成整体机架的框架搭建，采用工业铝型材拼接作为主体承重骨架，保证结构强度的同时控制整体自重，机架底部配置可调式支撑脚杯，可适配不同平整度的车间安装地面，抵消地面高差带来的设备倾斜问题。设备上部设计为四面透明观察窗的封闭护罩结构，顶部预留四个方形镂空检修口，护罩板材采用哑光金属材质搭配透明亚克力视窗，渲染阶段对金属表面做了细微的磨砂质感处理，亚克力材质调整了合适的透光率与反射参数，还原真实工业设备的材质表现，既可以清晰观察内部输送线体的运行状态，又能避免生产过程中粉尘外溢、物料飞溅的安全隐患。设备下部设置双开门封闭式储物柜体，柜门采用暗装式铰链与内嵌把手，柜体内部可容纳输送线的驱动组件、电控接线模块，同时预留运维操作空间。内部输送线体采用皮带输送结构，在转角位置做了精准的导向轮组布局设计，保证物料在90度转角输送过程中运行平稳，不会出现卡滞、偏移的问题，线体两侧配置导向挡边，可根据输送物料的尺寸调整挡边间距。建模过程中所有零部件均做了装配干涉检查，确认各活动部件的运行行程无碰撞，护罩的可拆卸面板均预留了对应的安装孔位，符合实际生产加工的装配逻辑。渲染阶段采用工业产品常用的蓝灰渐变背景，打光采用柔和的三点布光方案，突出设备的结构轮廓与材质层次，清晰展现设备的整体外观与结构布局，可直接用于设备方案展示、生产加工参考等场景。
