工业传动用闭合式滚子柔性链条结构

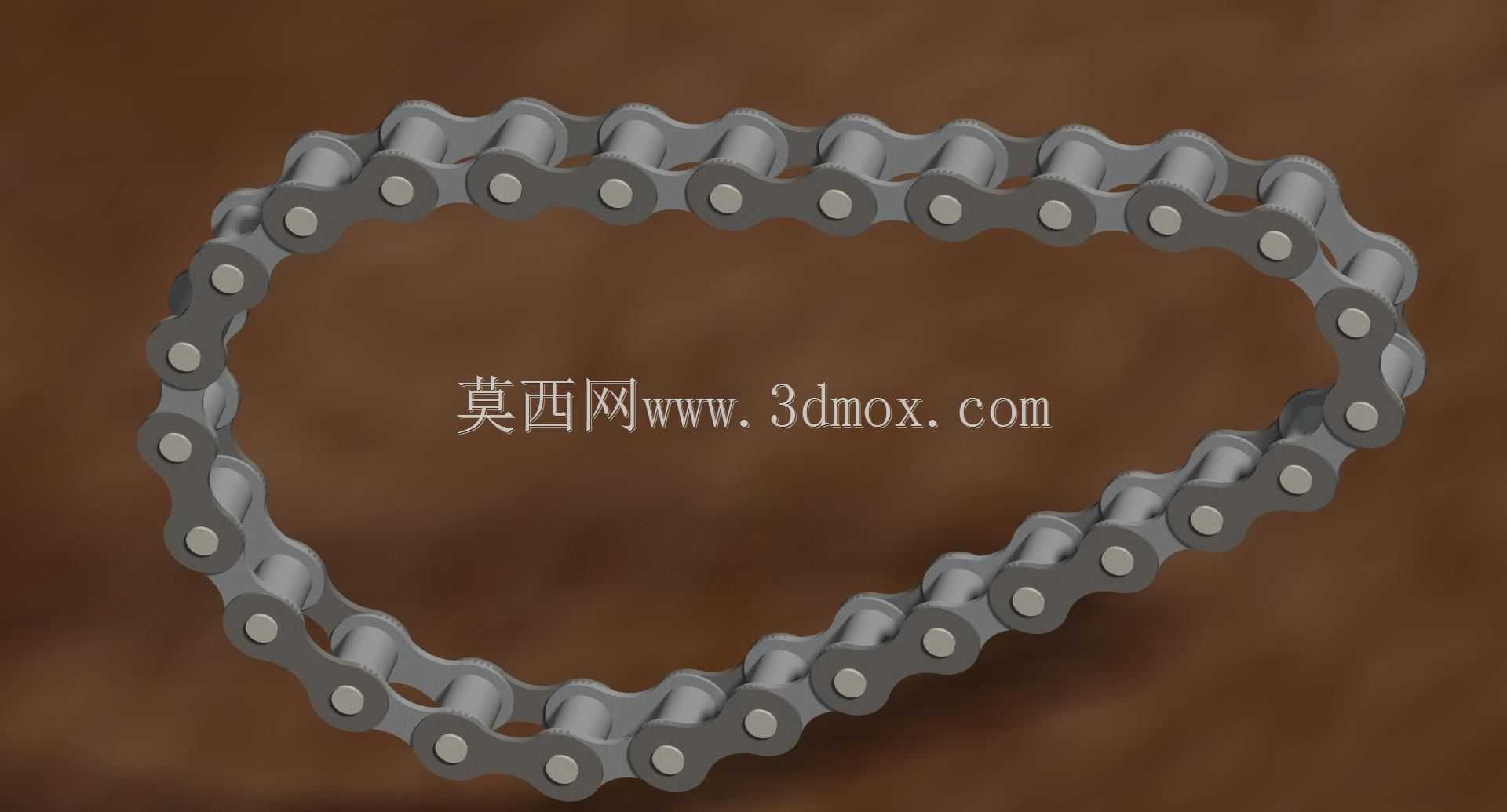

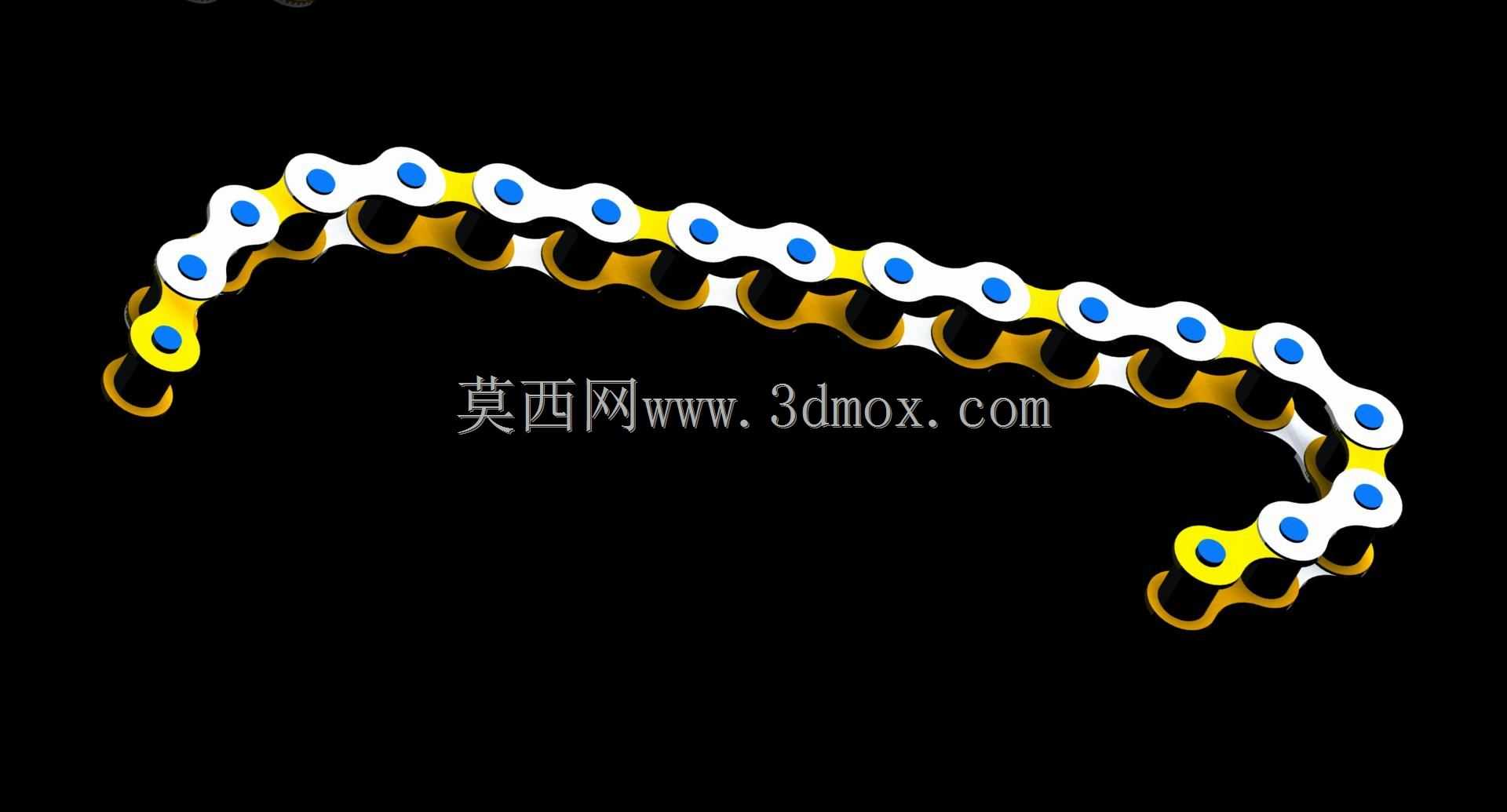

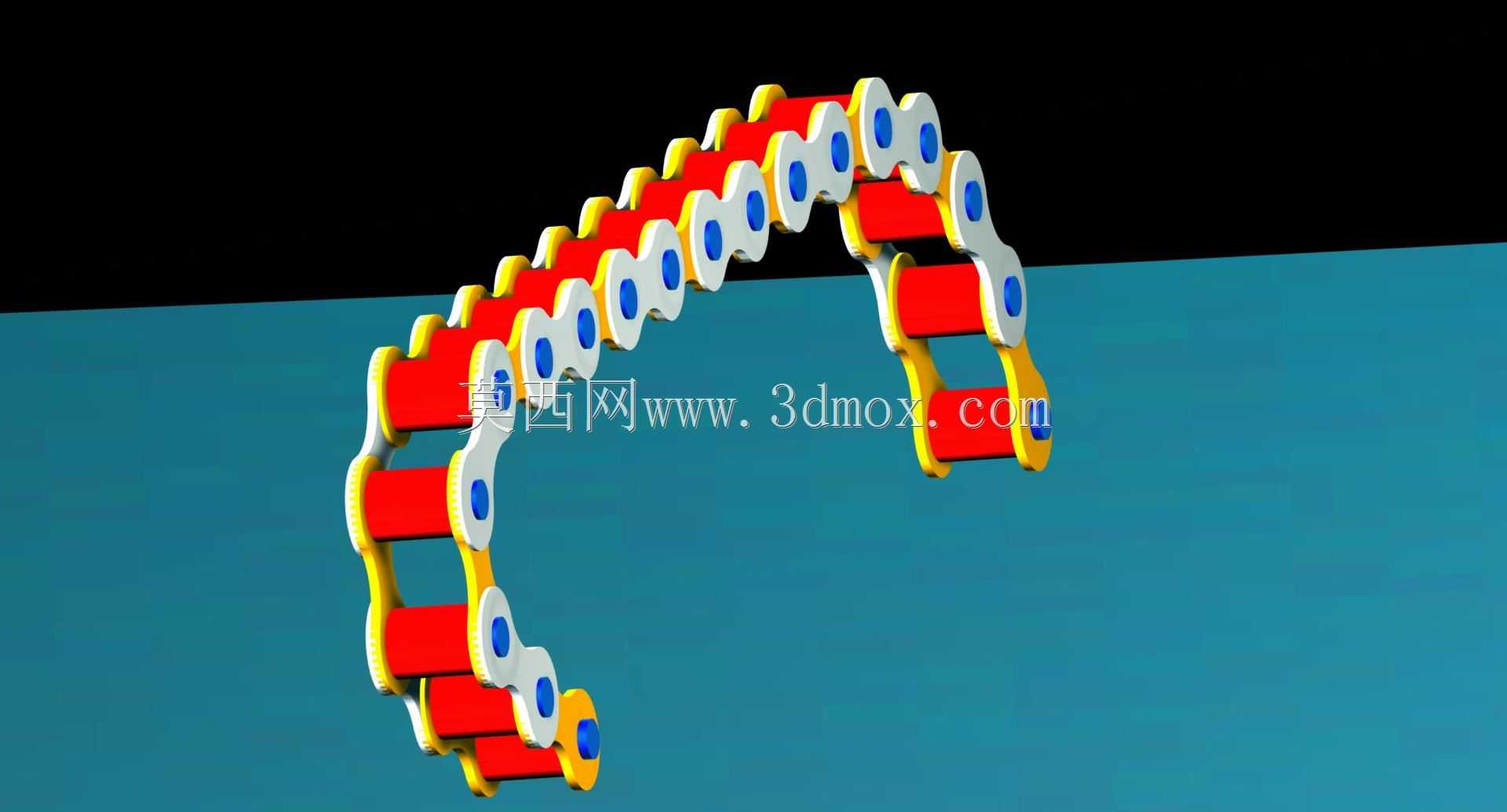

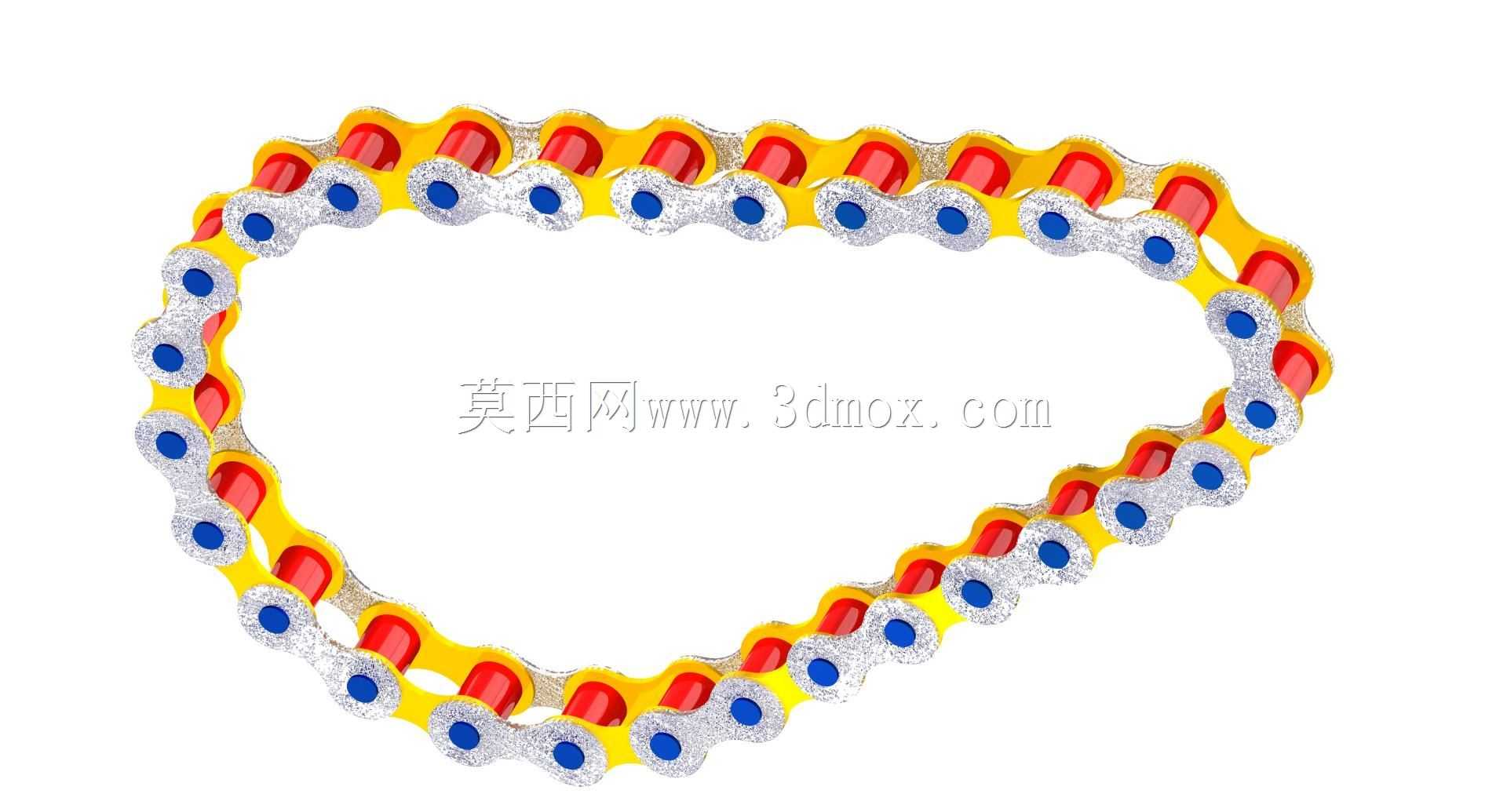

　　在各类需要连续动力传递的工业场景中，这类闭合式柔性滚子链条是应用范围极广的传动部件，不同于刚性齿轮传动对中心距的严格限制，链条传动可以在两轴中心距较远的工况下完成动力输送，常见于汽车发动机正时系统、输送线驱动单元、农用机械动力传递模块、摩托车主传动结构中，甚至部分轻工设备的步进送料机构也会选用同结构的链条作为动力传递载体。从结构设计逻辑来看，这款链条采用标准滚子链的铰接结构，每一节链节由内链板、外链板、销轴、套筒、滚子五个核心零件组成，相邻链节通过销轴与套筒的间隙配合实现相对转动，保证链条在绕经链轮时可以顺畅完成弯折动作，形成闭合的柔性传动环。滚子部分采用间隙配合套在套筒外侧，当链条与链轮轮齿啮合时，

　　滚子会在接触摩擦力作用下自行转动，大幅降低啮合过程中的磨损量，同时也能减少传动过程中的冲击载荷，提升整套传动系统的运行平稳性。链板采用对称的8字形冲压结构，这种结构设计可以在保证链板各截面抗拉强度接近一致的前提下，尽可能减轻链条整体重量，同时弱化链板在反复弯折过程中的应力集中问题，避免长期交变载荷下出现链板断裂的失效情况。从安装边界来看，这类链条在选型装配时，需要匹配对应节距的链轮，链轮的齿形需要符合标准滚子链的啮合参数，安装时要保证两传动轴的平行度误差控制在允许范围内，避免链条运行过程中出现偏磨、掉链的问题；链条的张紧度需要调整到合理区间，过松会导致传动过程中出现跳齿、振动，过紧则会加剧销轴与套筒的磨损，降低链条使用寿命，

　　通常垂直安装时张紧度要略高于水平安装的工况。不同于同步带传动，这类金属链条可以在高温、多油污、有粉尘的恶劣工况下稳定工作，不会出现同步带老化、打滑的问题，传递扭矩的能力也远高于同宽度的同步带，适合重载传动场景。在设计建模过程中，需要严格控制每一个链节的铰接配合间隙，既要保证相邻链节可以灵活转动，又要避免间隙过大导致链条整体伸长量超标，影响传动精度；闭合环形的链节数量需要根据实际传动中心距、链轮分度圆直径计算确定，避免出现链节数不匹配导致的装配干涉问题。实际应用中，这类链条还可以根据使用场景加装附件，比如在链板上加装推块、托架，就可以作为输送线的承载部件，直接输送各类工件，不需要额外铺设承载面板；如果在销轴位置加装密封垫圈，

　　还可以制成密封型链条，用于矿山、工程机械这类粉尘较多的场景，阻止外界杂质进入铰接摩擦副，延长链条的维护周期。从受力角度分析，链条运行过程中承受的载荷主要包括工作拉力、离心拉力以及垂度产生的附加拉力，在高速传动场景下，离心拉力占比会明显提升，这也是为什么高速传动用链条会选用更轻质的高强度合金材料制作链板与滚子，降低单位长度链条的重量，减小离心力带来的附加载荷。日常运维中，这类链条需要定期加注润滑脂，让润滑油渗入销轴与套筒的配合间隙中，形成有效油膜，降低摩擦磨损，同时也能起到一定的防锈作用，尤其是在潮湿工况下使用的链条，润滑防护不到位很容易出现链板锈蚀、铰接卡滞的问题，直接影响整套传动系统的正常运行。
