重载工况双速动力传递齿轮箱结构

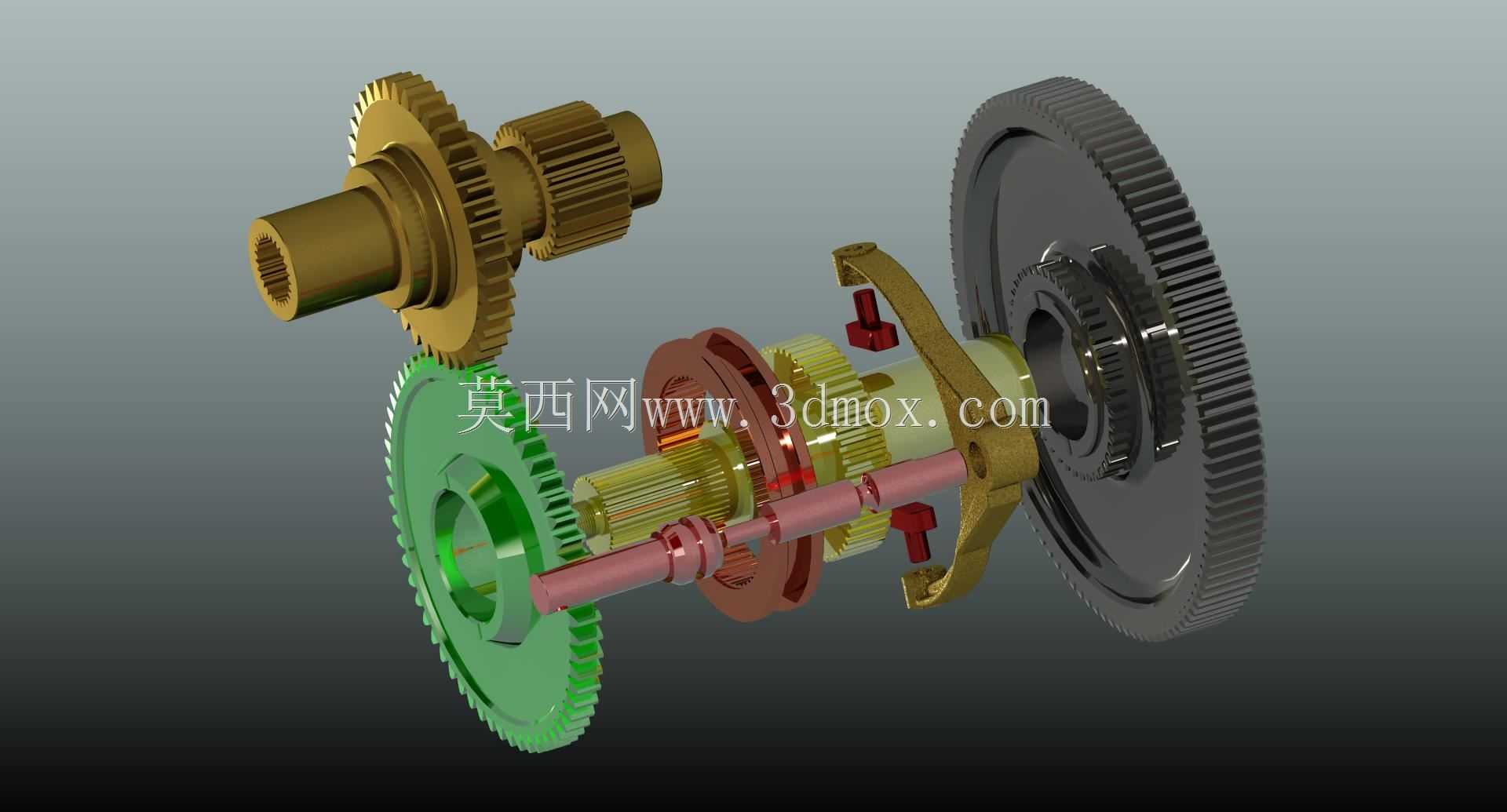

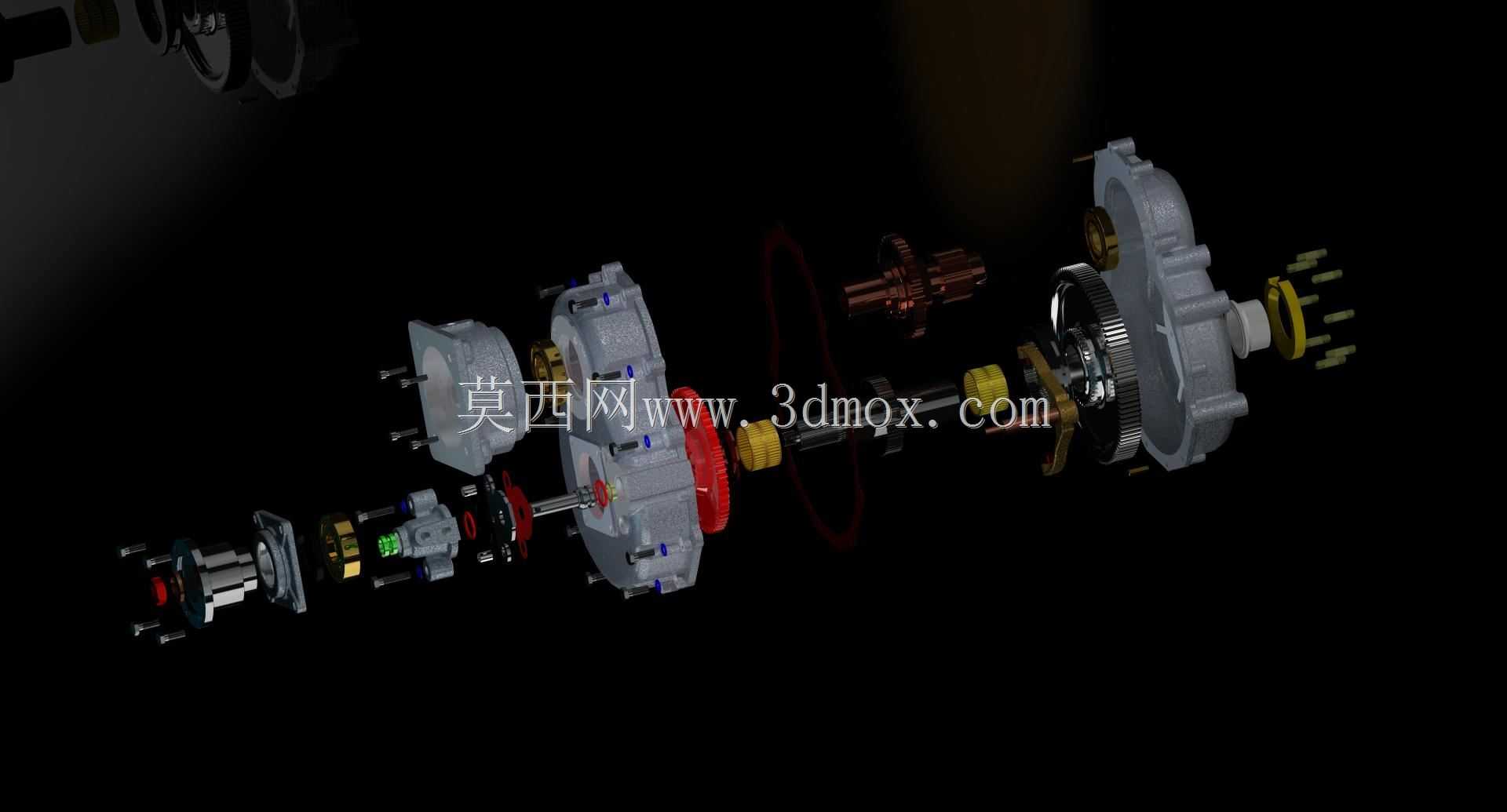

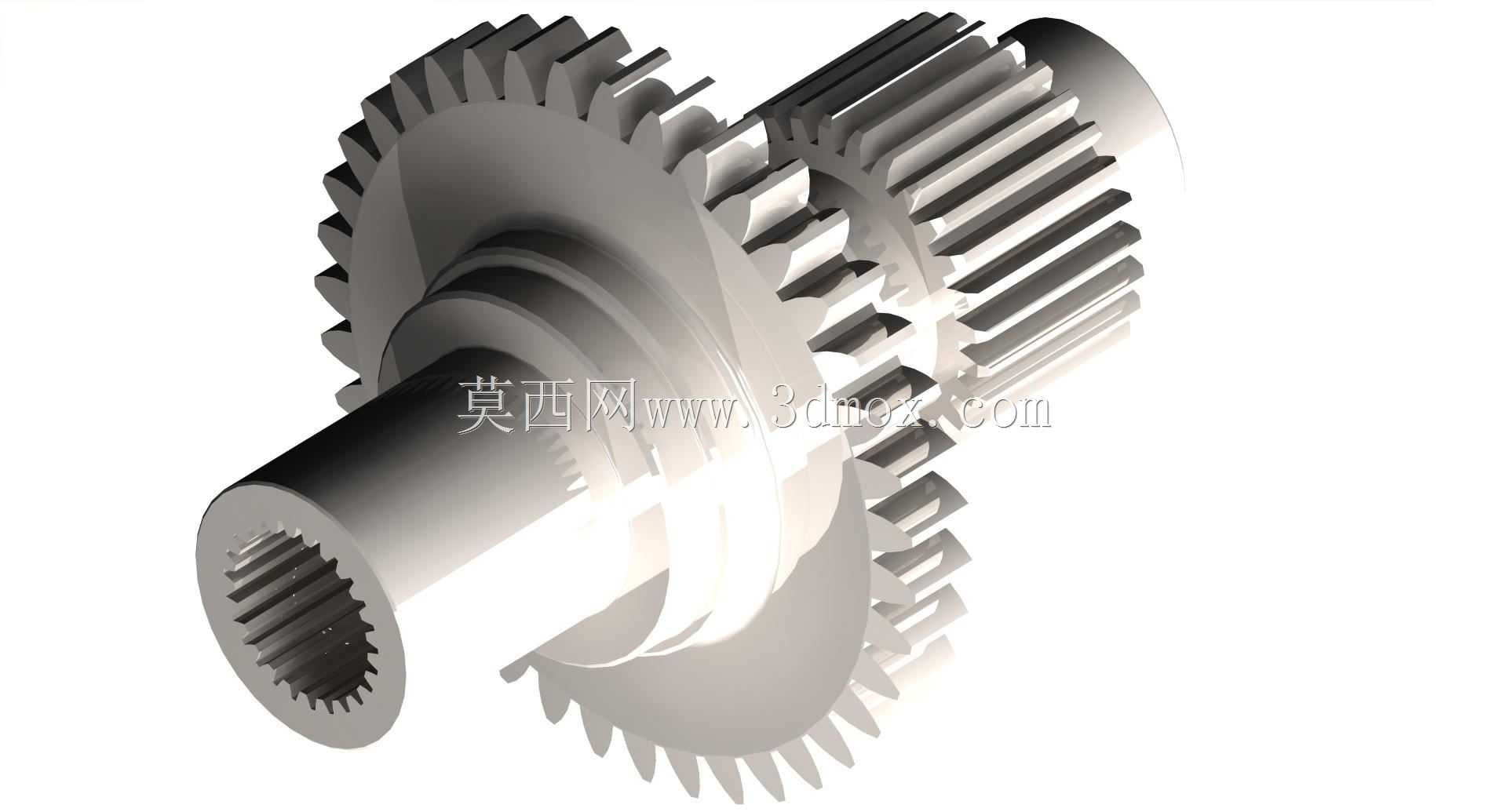

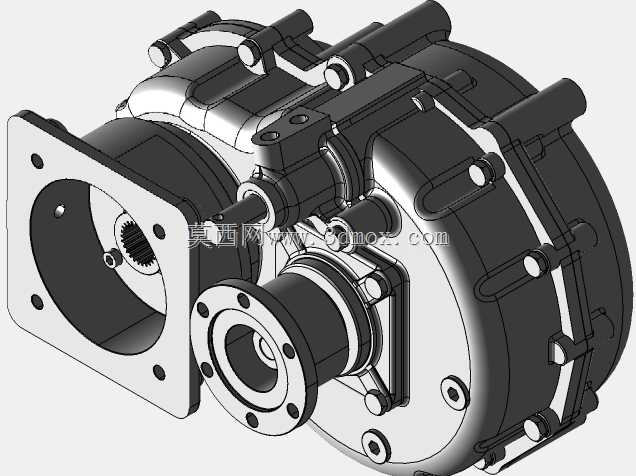

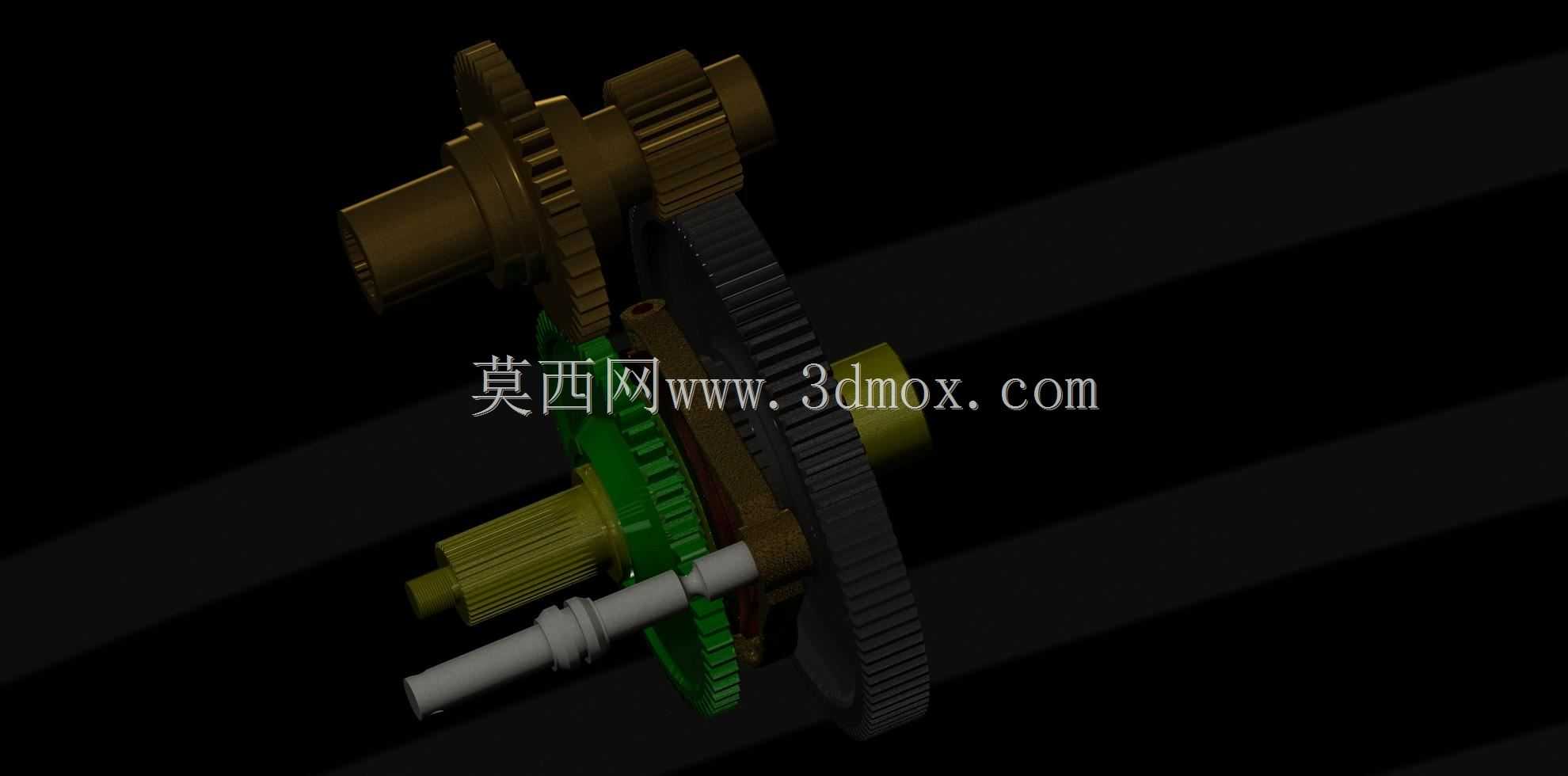

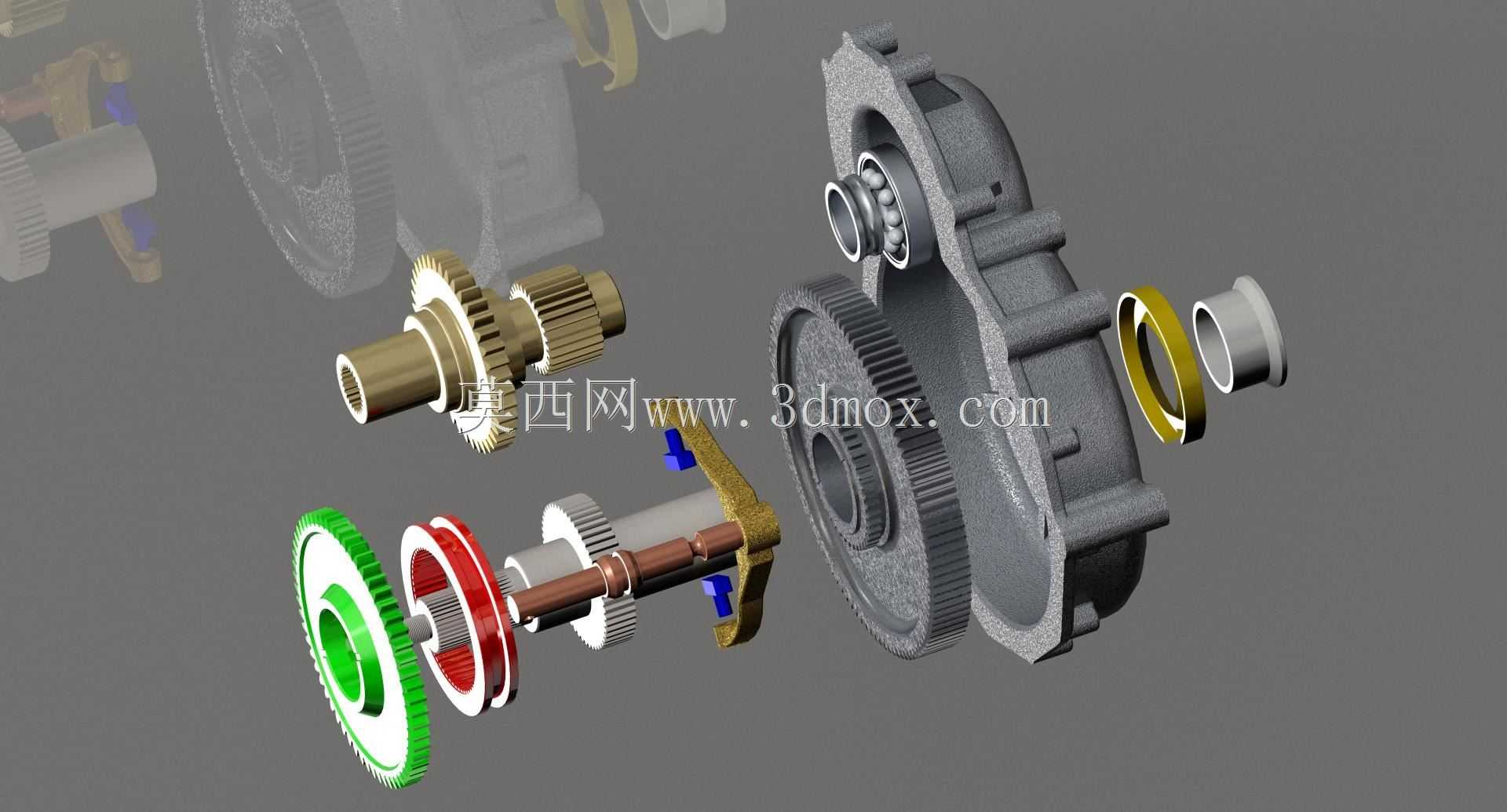

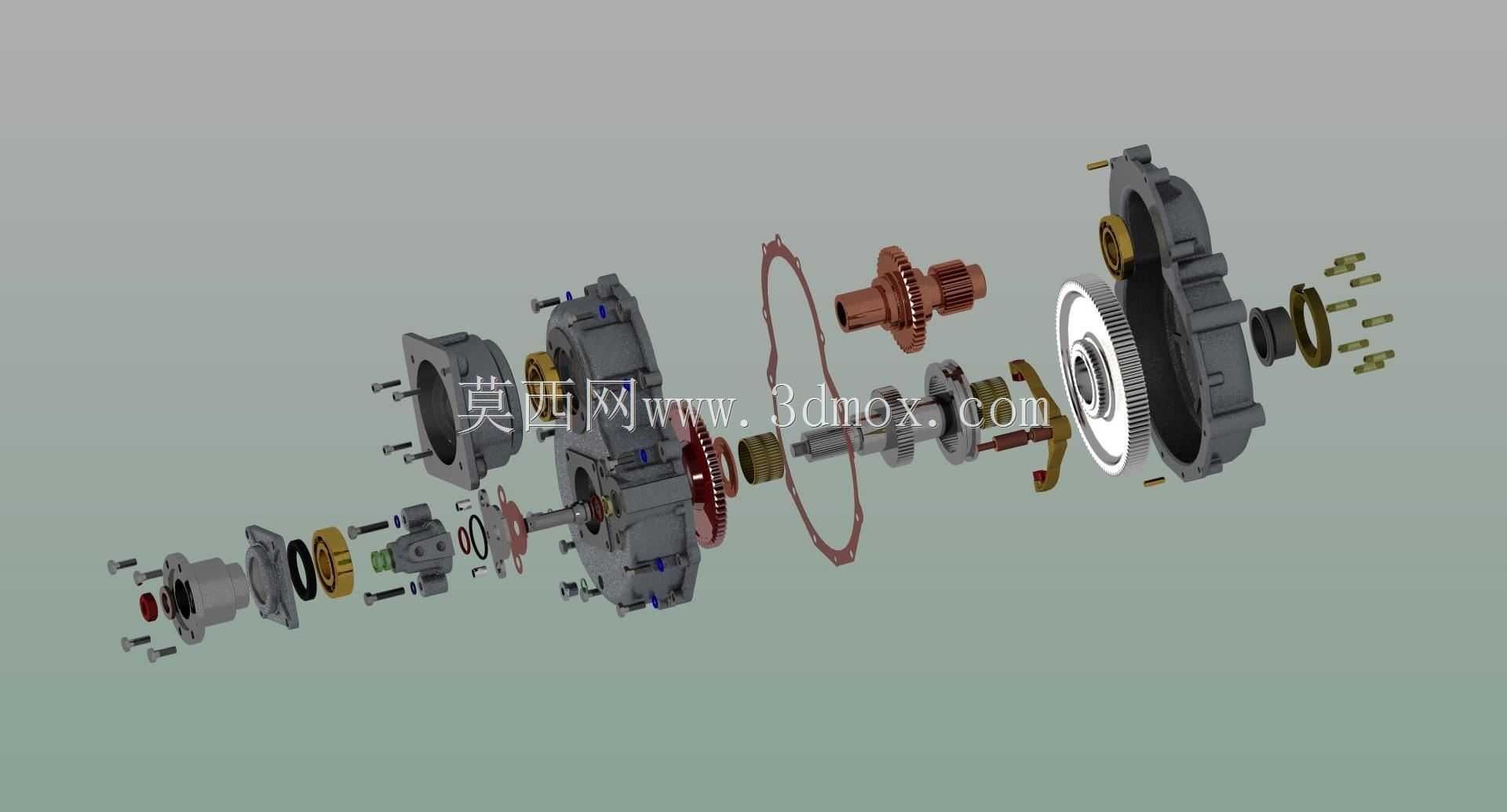

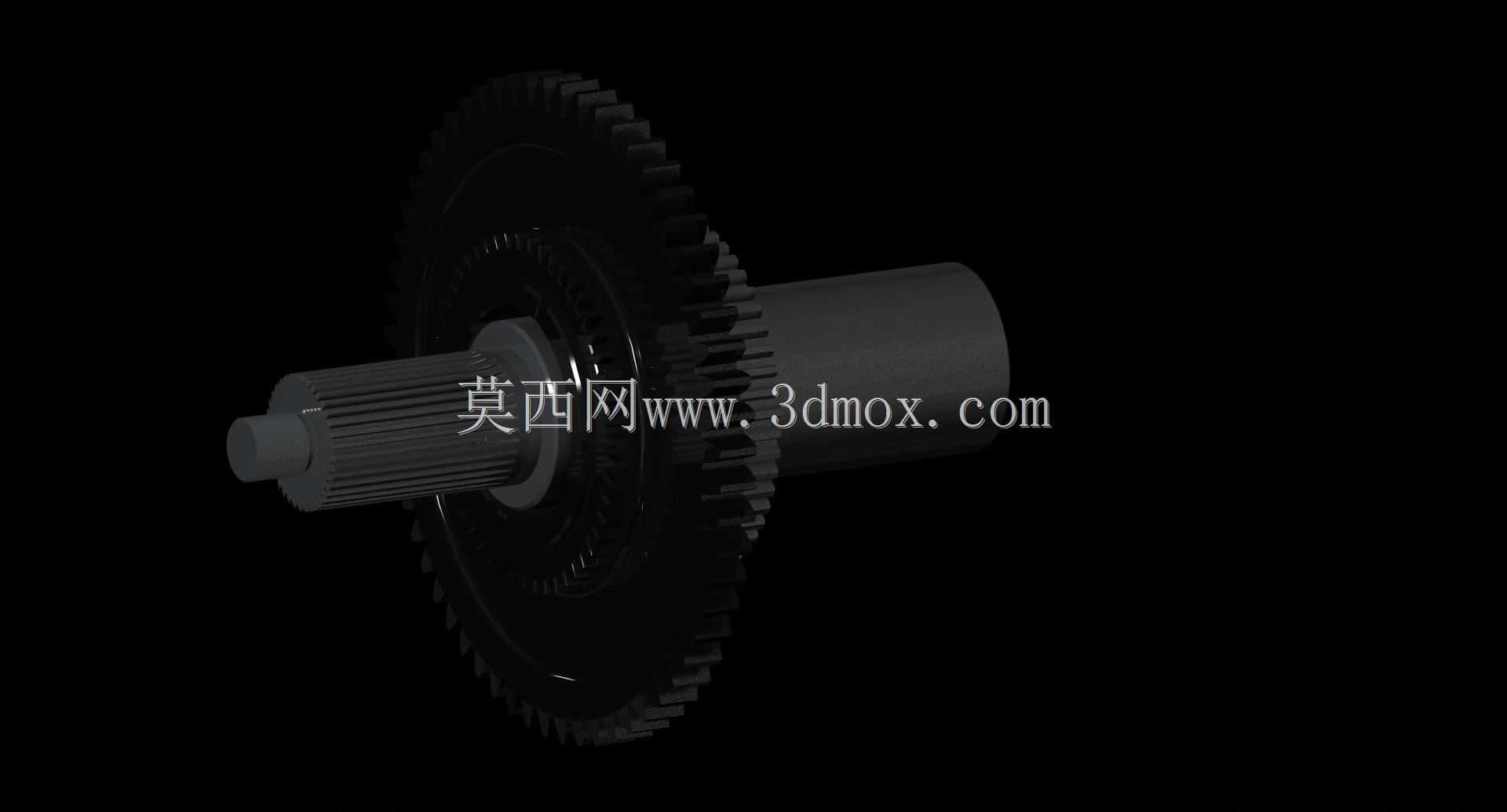

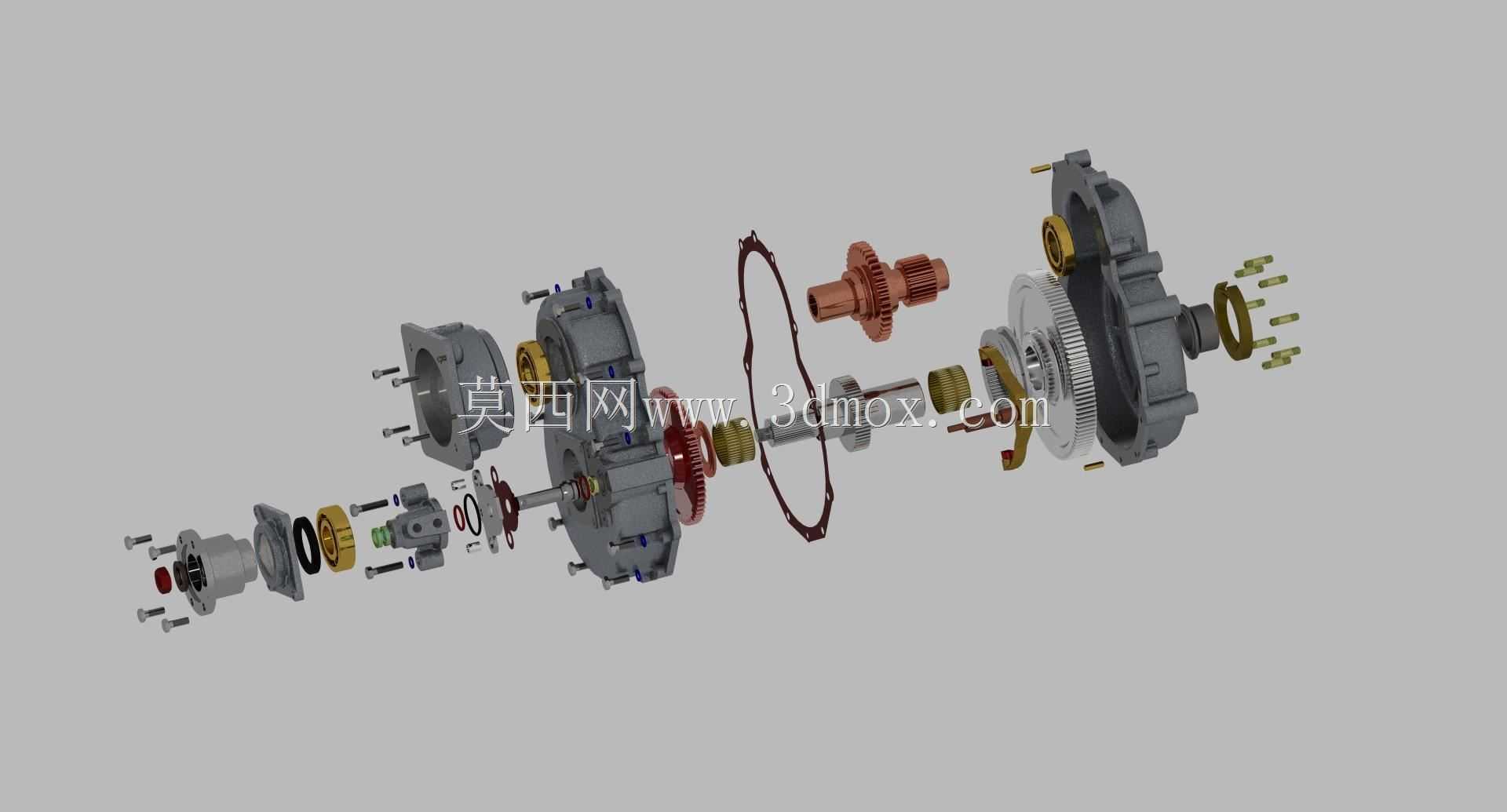

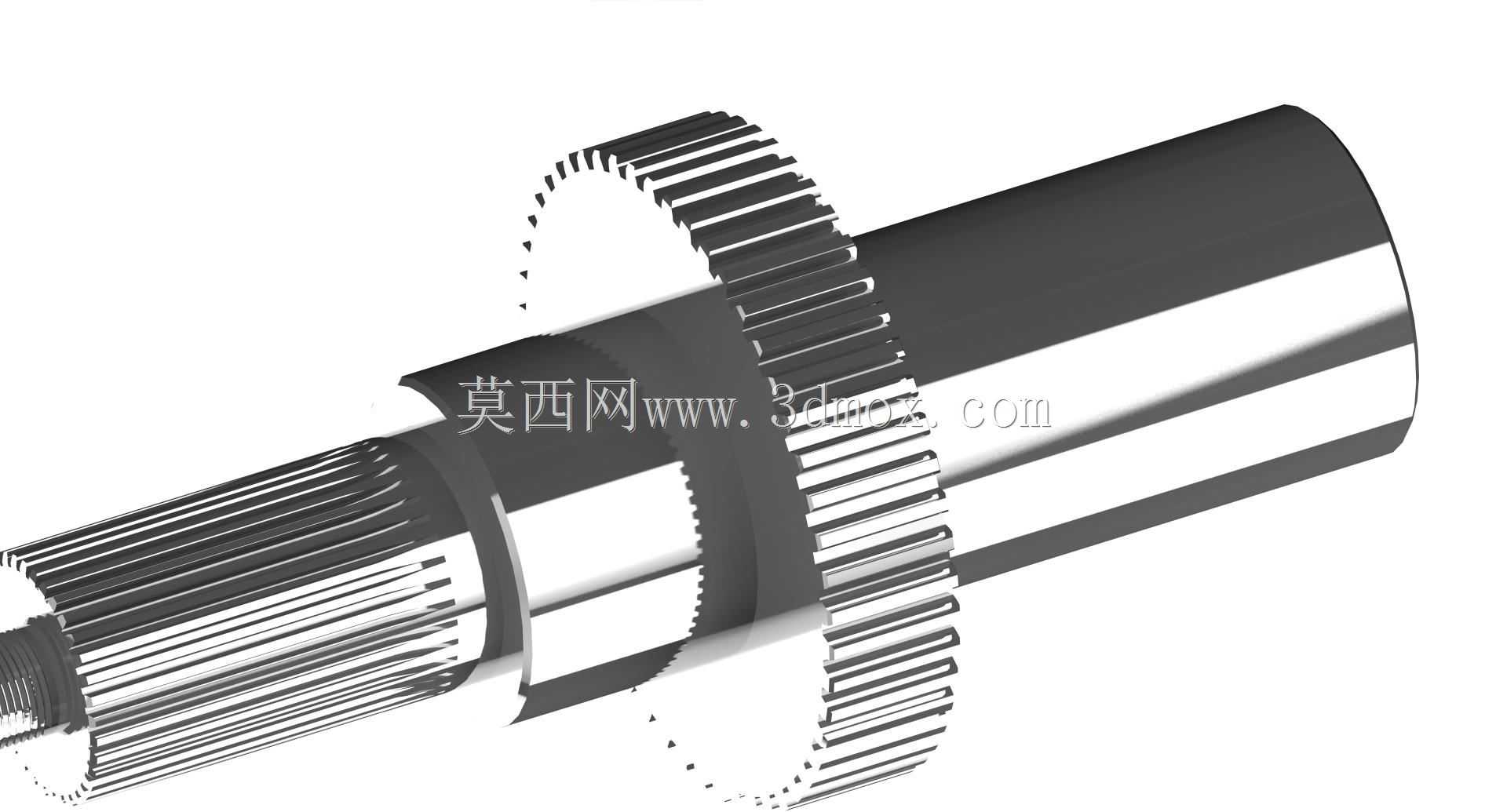

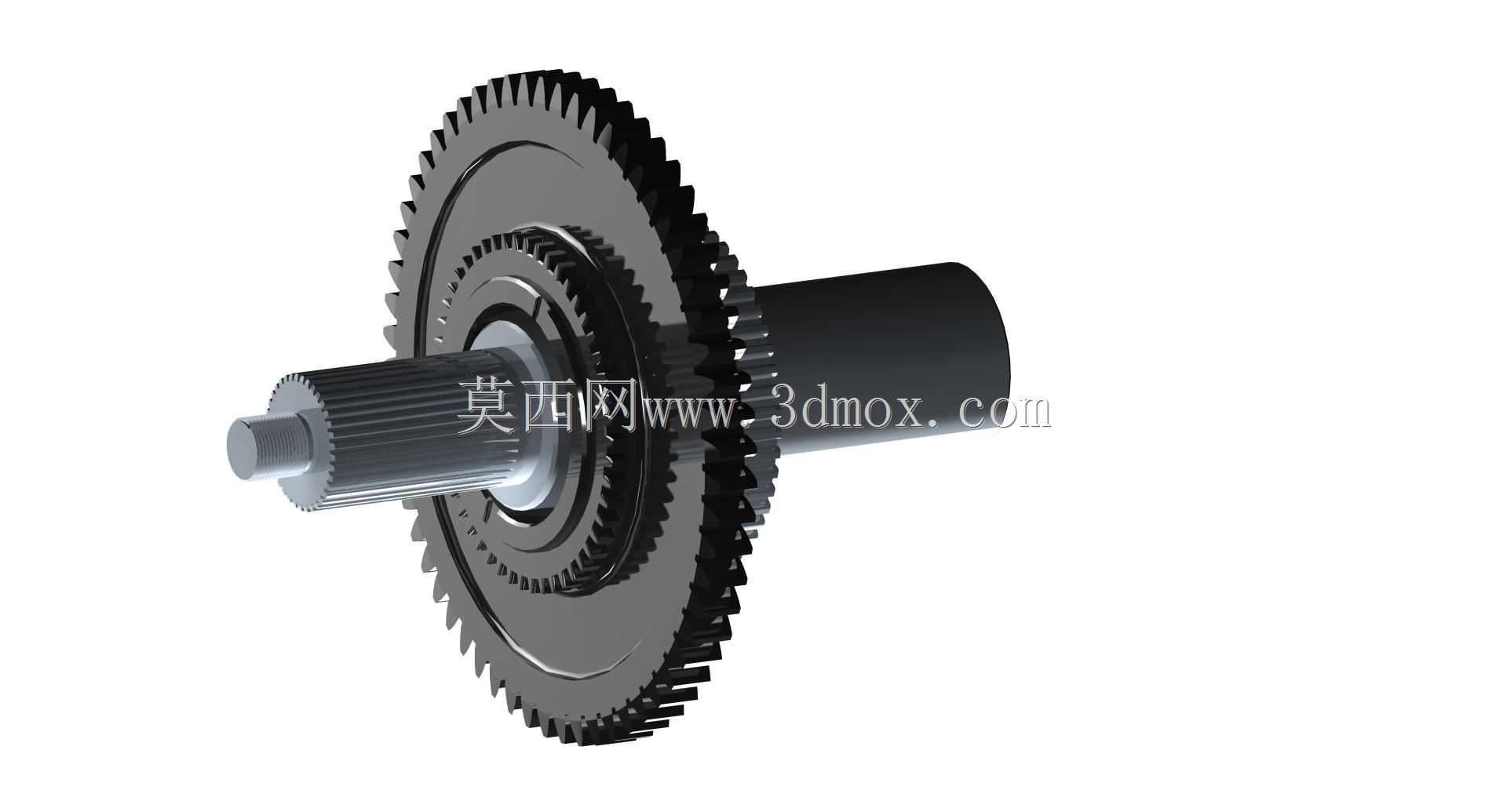

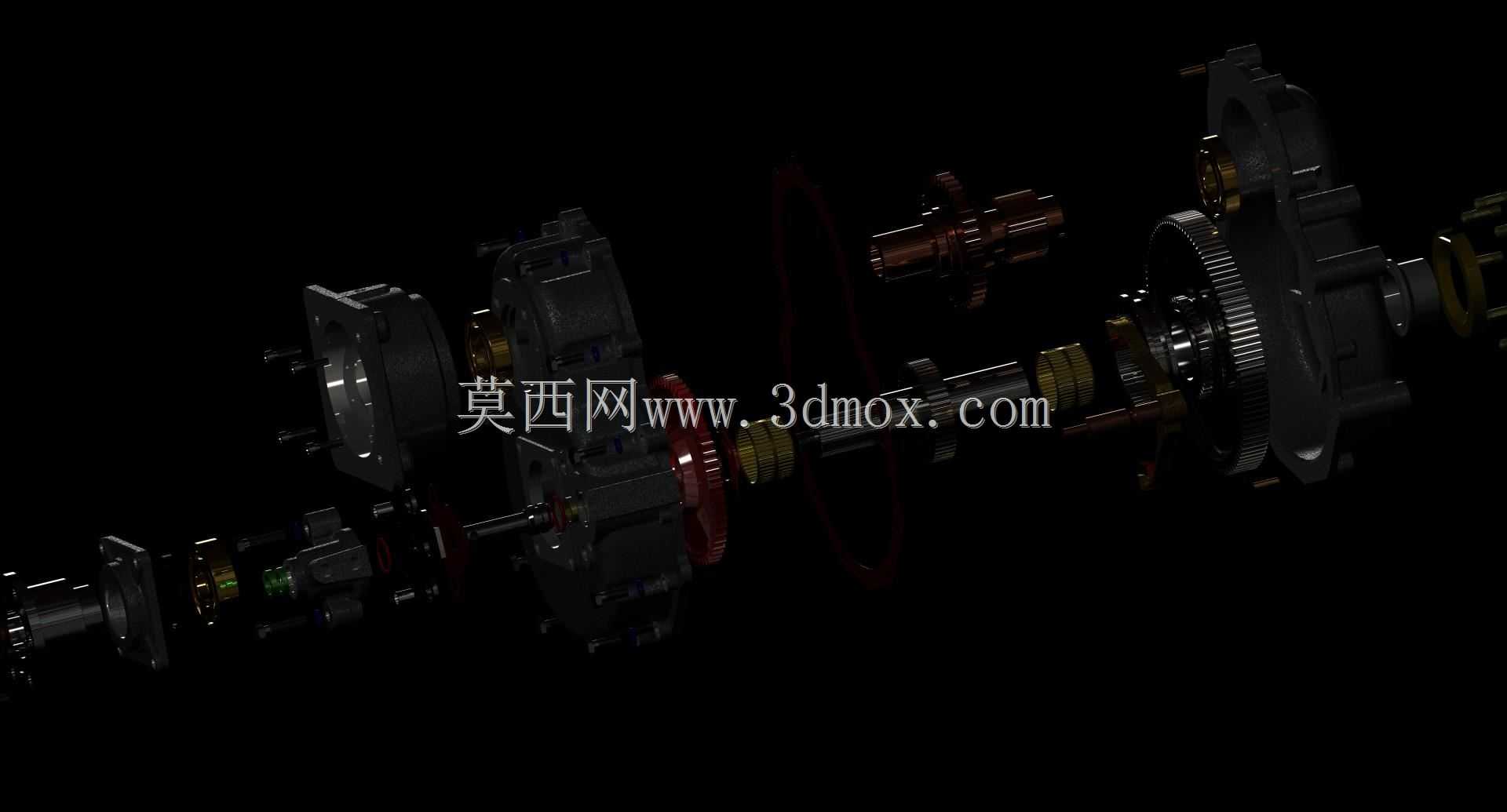

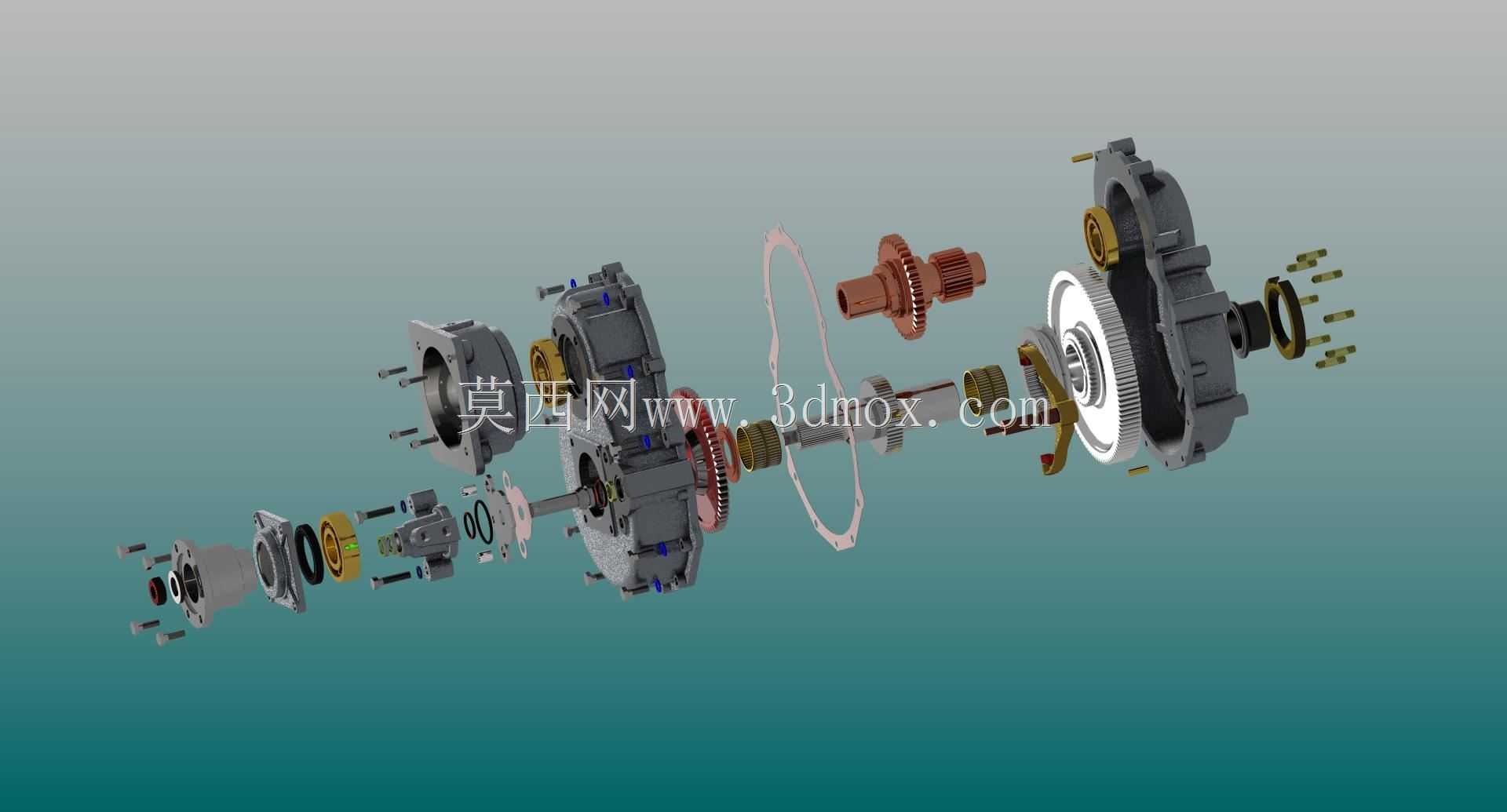

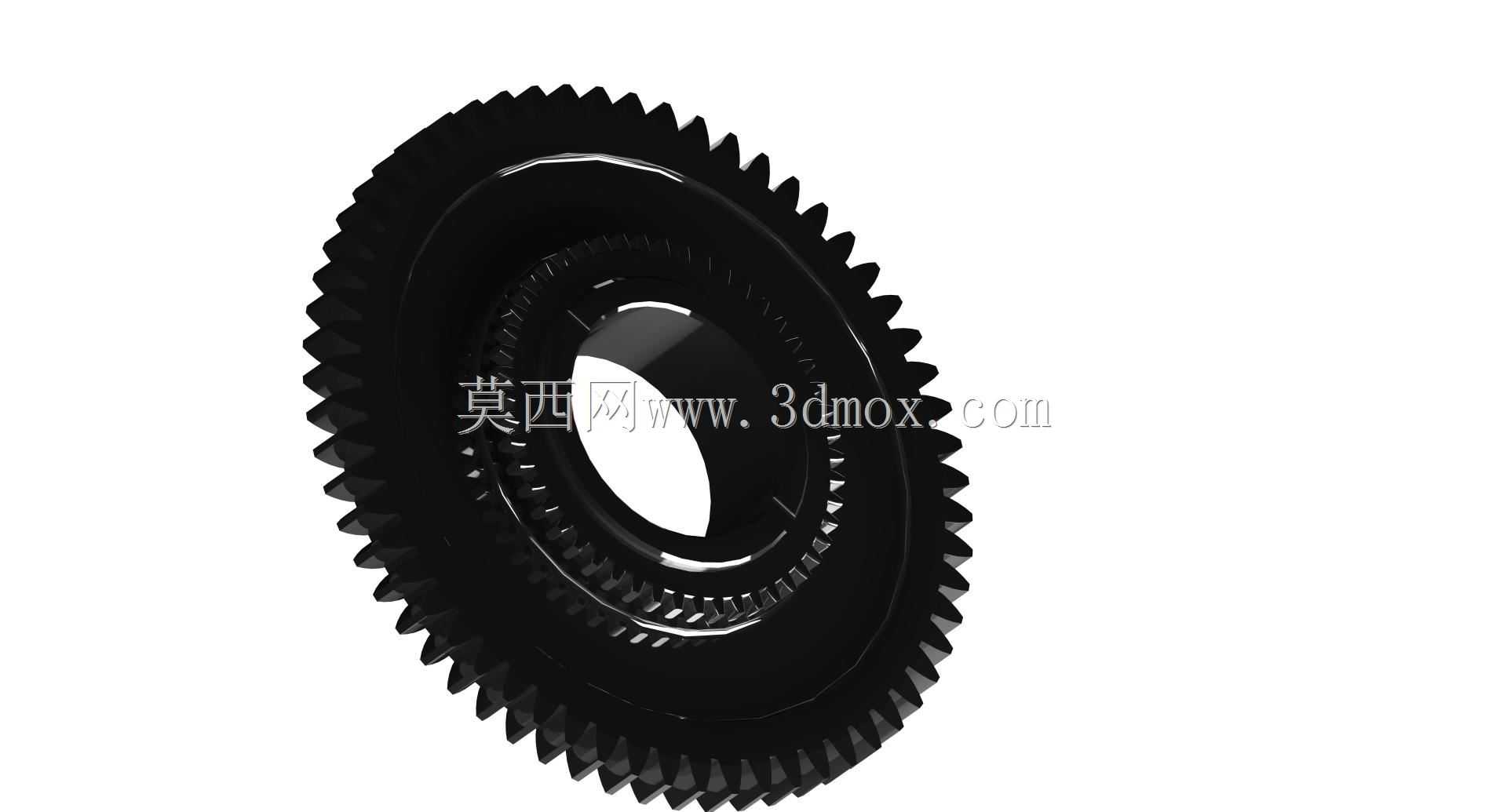

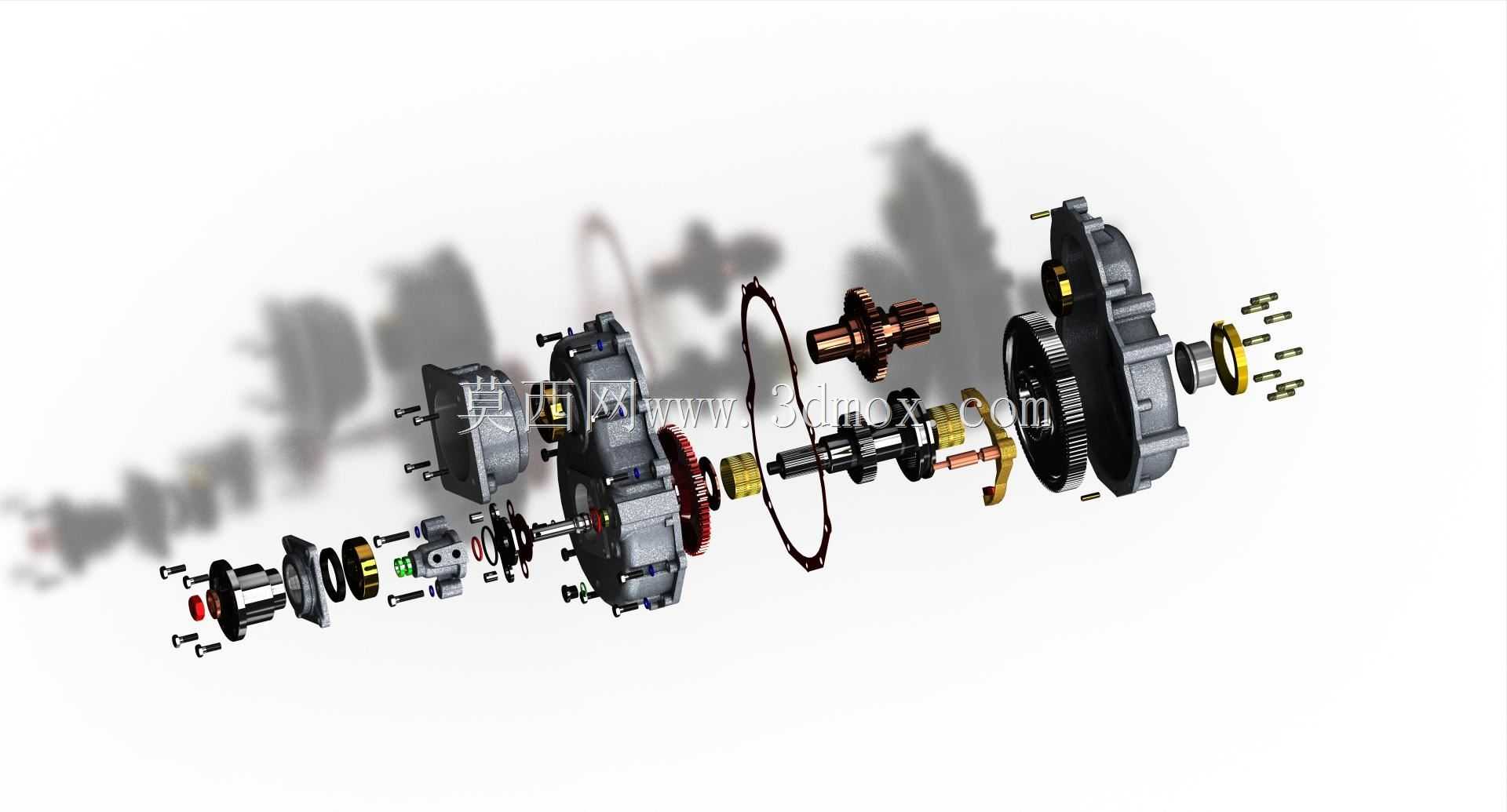

这款双速齿轮箱主要面向高负荷动力传输场景设计，可适配重型土方作业机械、大扭矩电力传输配套设备等需要多档位动力输出的重载装备领域，作为动力传递路径中的核心变速变矩部件，承担着匹配原动机输出特性与作业端负载需求的关键作用，能够在不同作业工况下切换传动比，既可以在重载作业时输出大扭矩克服作业阻力，也能在轻载转运工况下提升输出转速提高作业效率。从结构设计来看，该齿轮箱采用平行轴+行星传动组合的布局思路，输入端通过花键轴对接原动机动力输出端，内部设置两组不同传动比的齿轮啮合副，通过换挡机构实现不同传动路径的切换，所有传动齿轮均采用斜齿设计提升啮合平稳性，降低重载传动过程中的冲击与噪音；箱体采用剖分式结构设计，沿传动轴线方向拆分，既方便内部齿轮、轴系、轴承、密封件的装配与后期维护，也能保证箱体结合面的密封性能，避免润滑油渗漏。在安装边界设计上，箱体输入端与输出端均设置标准化的法兰连接接口，输入法兰适配主流大马力原动机的安装尺寸，输出法兰可对接不同类型的作业执行机构，箱体底部设置带加强筋的安装支座，支座上预留的安装孔位可匹配重型设备机架的通用安装间距，整体外形在保证内部传动组件布置空间的前提下尽可能压缩径向与轴向尺寸，避免在整机布置时与周边的液压管路、结构件产生干涉。设计过程中针对重载工况做了专项强化，所有传动轴均采用合金调质钢材质，齿轮啮合面做渗碳淬火处理提升耐磨性能，轴承选用重载圆锥滚子轴承，可同时承受径向载荷与传动过程中产生的轴向载荷，箱体内设置合理的润滑油道，可保证各啮合点与轴承位置在连续重载作业时得到充分润滑，避免出现干磨失效的问题；密封结构采用组合式油封设计，可适应户外作业时的粉尘、泥水等恶劣环境，防止外部杂质进入箱体内部污染润滑油，同时避免箱内润滑油泄漏影响周边部件。该齿轮箱的两档速比经过针对性匹配，低速档可将输入扭矩放大数倍，满足破土、重载牵引等大阻力作业需求，高速档可满足设备长距离转场、轻载作业时的高转速输出需求，换挡机构设置可靠的锁止结构，避免作业过程中出现脱档、跳档的问题，整体结构兼顾了重载可靠性与工况适配灵活性，可满足多类重型装备的动力变速传输需求。
