双通路CVT集成差速传动齿轮组结构

　　在中小功率动力传输场景中，传统多档位变速箱始终存在换挡顿挫、结构冗余、控制逻辑复杂的痛点，尤其是在代步电动车、小型农用作业机械、轻型输送设备这类对动力平顺性要求高、运维成本敏感的应用场景下，频繁的档位切换不仅会降低驾乘或作业体验，还会因离合、同步器的频繁磨损提升后期故障概率。这套双通路传动结构的设计初衷，就是通过整合CVT无级变速单元与差速齿轮组的功能，在紧凑的安装空间内实现无档位切换的全工况动力传递，同时直接完成左右输出轴的差速匹配，省去额外加装差速器的安装空间与传动链路损耗。

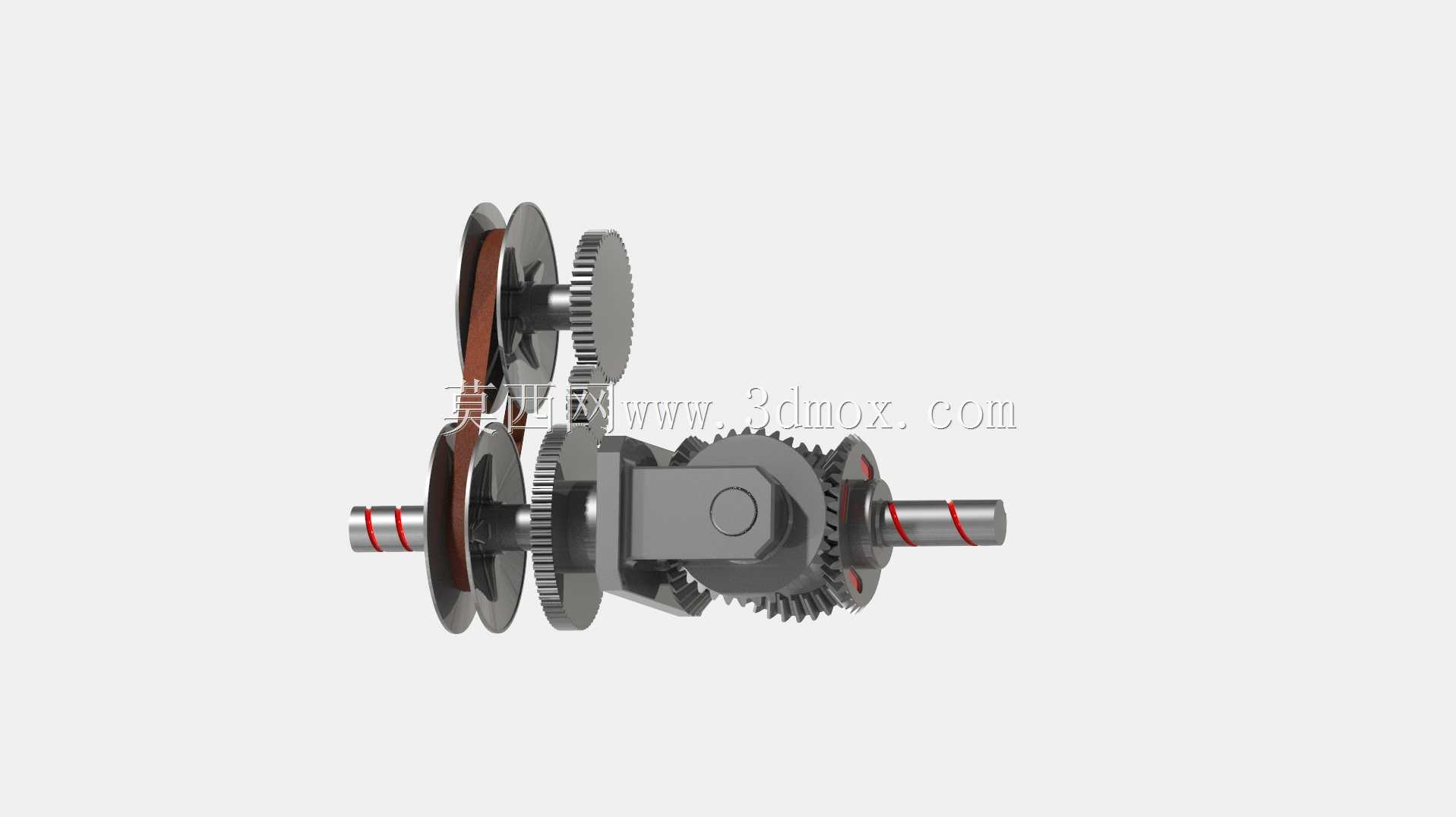

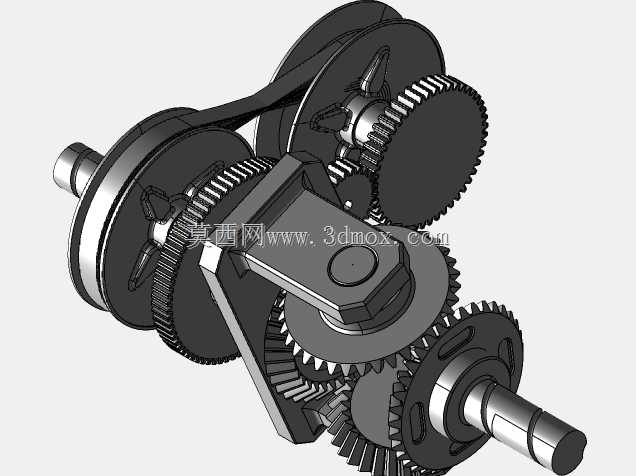

　　从结构布局来看，整套传动组件以中间支撑轴为核心承载基准，输入侧的带轮组采用可变槽宽的锥面结构，通过传动带与主动侧带轮联动，可根据输入转速与负载变化自动调整传动比，全程不存在档位齿轮的啮合切换过程，动力传递始终处于连续衔接状态，不会出现传统变速箱换挡时的动力中断问题。差速部分的行星锥齿轮组直接集成在中间传动腔体内部，与CVT输出端的从动齿轮刚性连接，动力从CVT从动轮传递到差速器壳体后，直接通过行星齿轮分配给两侧的输出轴，当两侧输出轴遇到不同负载阻力时，行星齿轮可在随壳体公转的同时实现自转，自动匹配两侧的转速差，完全满足转向、 uneven路面行驶时的轮速差需求，不需要额外配置独立的差速器总成。

　　设计过程中重点考量了安装边界的适配性，两侧输出轴采用同轴线布局，轴端预留了标准的连接轴径与键槽结构，可直接匹配轮毂、传动链轮等常用执行部件，不需要额外加工转接结构。整体径向尺寸控制在常规小型变速箱的安装范围内，轴向长度相比传统“CVT+独立差速器”的分体式结构缩短了近三分之一，对于安装空间局促的小型动力设备来说，可大幅降低动力舱的布局难度。带轮与传动带的接触锥面做了粗糙度优化处理，可减少传动过程中的打滑损耗，同时降低长时间运行后的带面磨损速率，齿轮组的啮合侧隙按照通用传动精度标准调校，既保证传动过程的平顺性，又不会因侧隙过小出现卡滞、发热量大的问题。

　　在实际应用中，这套传动结构可直接适配额定功率范围内的轻型电动代步车、小型园林作业机械、低速输送设备的动力传输需求，不需要额外搭配换挡操纵机构，控制逻辑仅需匹配动力源的转速输出即可，大幅简化了整机的控制系统设计。相比传统的定速比齿轮传动结构，无级变速的特性可让动力源始终工作在高效转速区间，降低能耗的同时提升动力响应的平顺性，集成式的差速设计减少了一级传动齿轮的啮合损耗，整体传动效率相比分体式结构有明显提升。结构上所有旋转部件都围绕主轴线做了动平衡调校，运行过程中的振动与噪音控制表现优于同功率段的多档位变速箱，适合对运行噪音有要求的室内作业设备、民用代步设备使用。

　　从建模细节来看，所有齿轮的齿形参数、带轮的锥面角度、轴系的配合公差都按照实际加工标准设定，轴肩位置、轴承安装位、卡环槽等细节结构完整，可直接作为结构设计选型的参考依据，也可用于传动原理的教学演示、虚拟装配验证。在进行整机适配时，仅需根据实际负载需求调整传动带的张紧力、齿轮的材料热处理参数，即可满足不同工况下的强度要求，不需要对整体结构做大幅改动，通用适配性较强。
