手动立式液压压力机结构设计

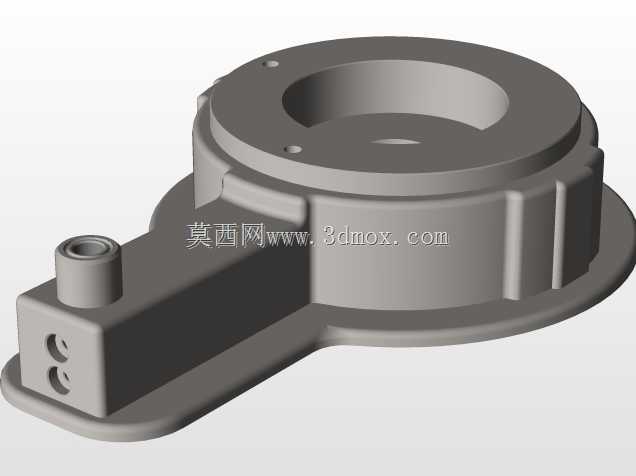

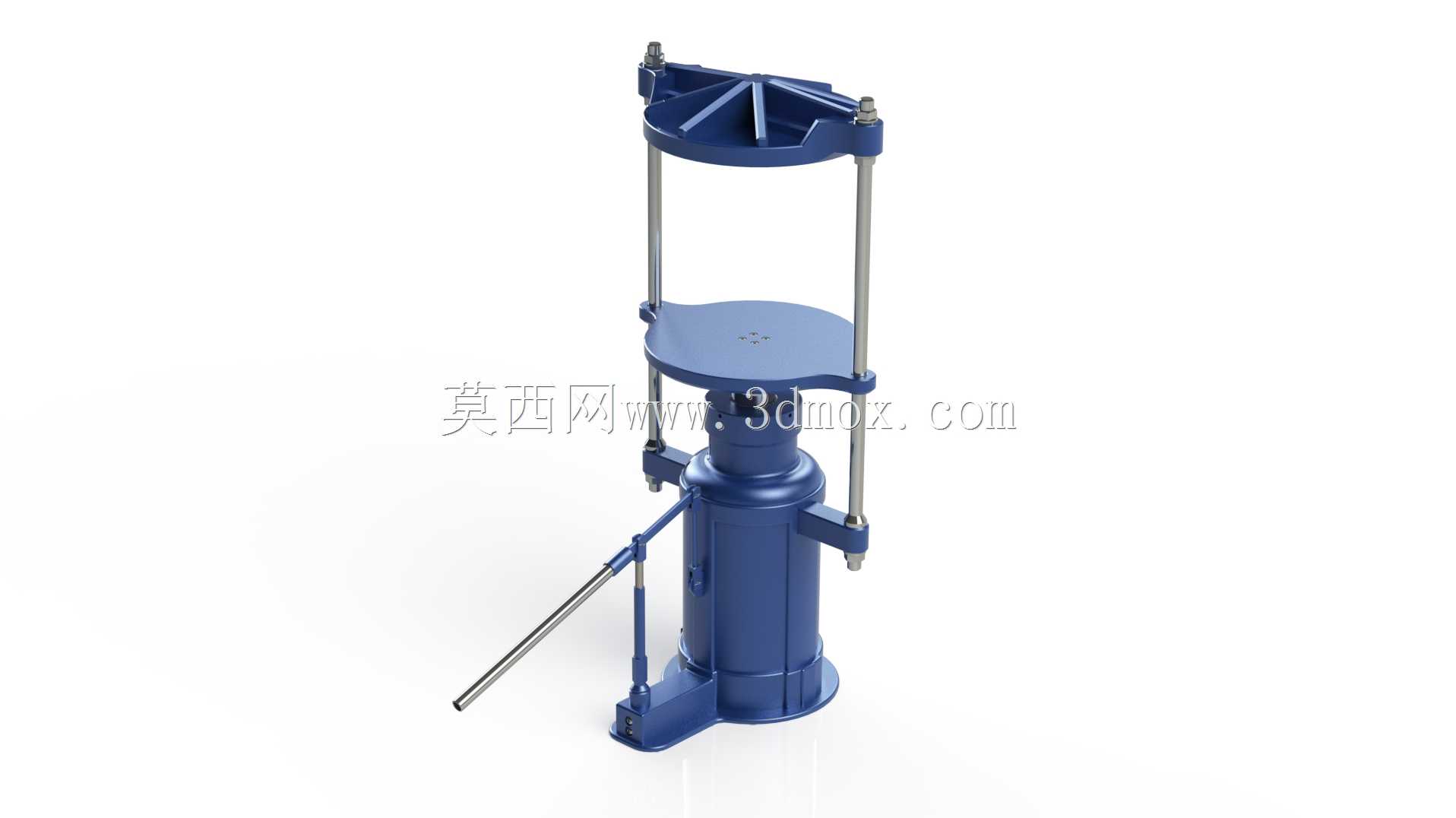

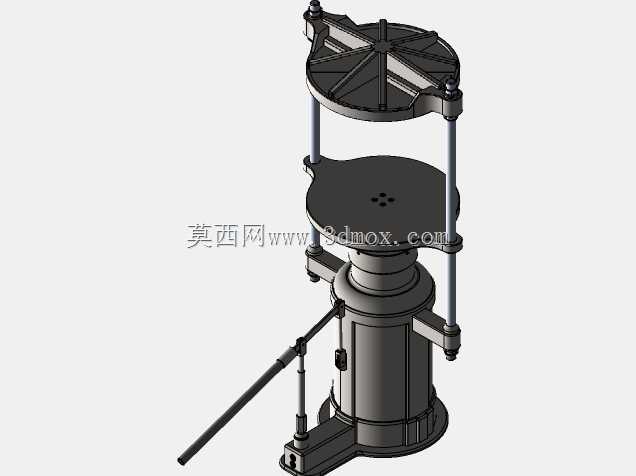

　　在小型零部件压装、试样压制、五金件校形的车间零散作业场景里，这类手动立式液压压力机的使用频率远高于大型全自动压机，它不需要外接动力源，靠手动杠杆驱动液压柱塞产生压力，适合维修班组、实验室、小型加工点的小吨位压力作业需求。从结构布局来看，整机采用单柱立式排布，底部为一体式铸钢机座，既承担整机承重，也作为液压油的储油腔使用，省去了独立油箱的安装空间，机座底部预留了四个螺栓安装孔，可直接固定在钳工台或专用支架上，安装时需要保证工作台面的水平度偏差不超过0.1mm/m，避免压装时出现偏载导致立柱变形。

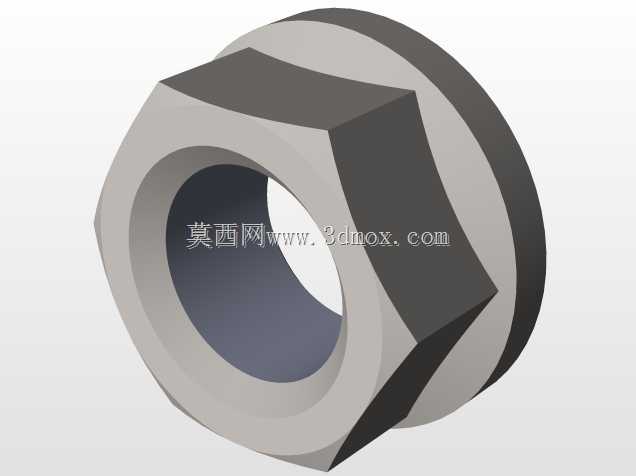

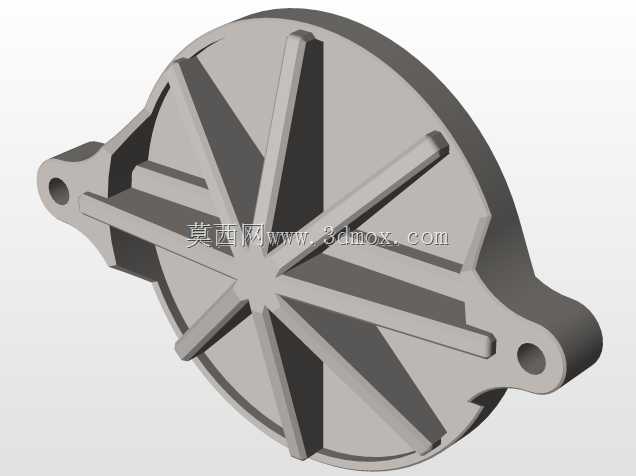

　　机身的核心受力部件是两根对称布置的镀铬导向立柱，立柱上下端分别与上横梁、活动工作台采用螺母锁紧连接，立柱表面粗糙度控制在Ra0.8以内，配合活动工作台上的铜套导向，保证活动台上下运行时的同轴度偏差不超过0.05mm，压头与工作台面的垂直度偏差在全行程范围内不超过0.1mm，避免压装过程中工件出现偏移。上横梁采用筋板加强的箱型结构，顶部预留了压头安装位，可根据作业需求更换平压头、V型压头、冲孔压头等不同工装，满足压装、校直、冲压、成型等不同作业需求。

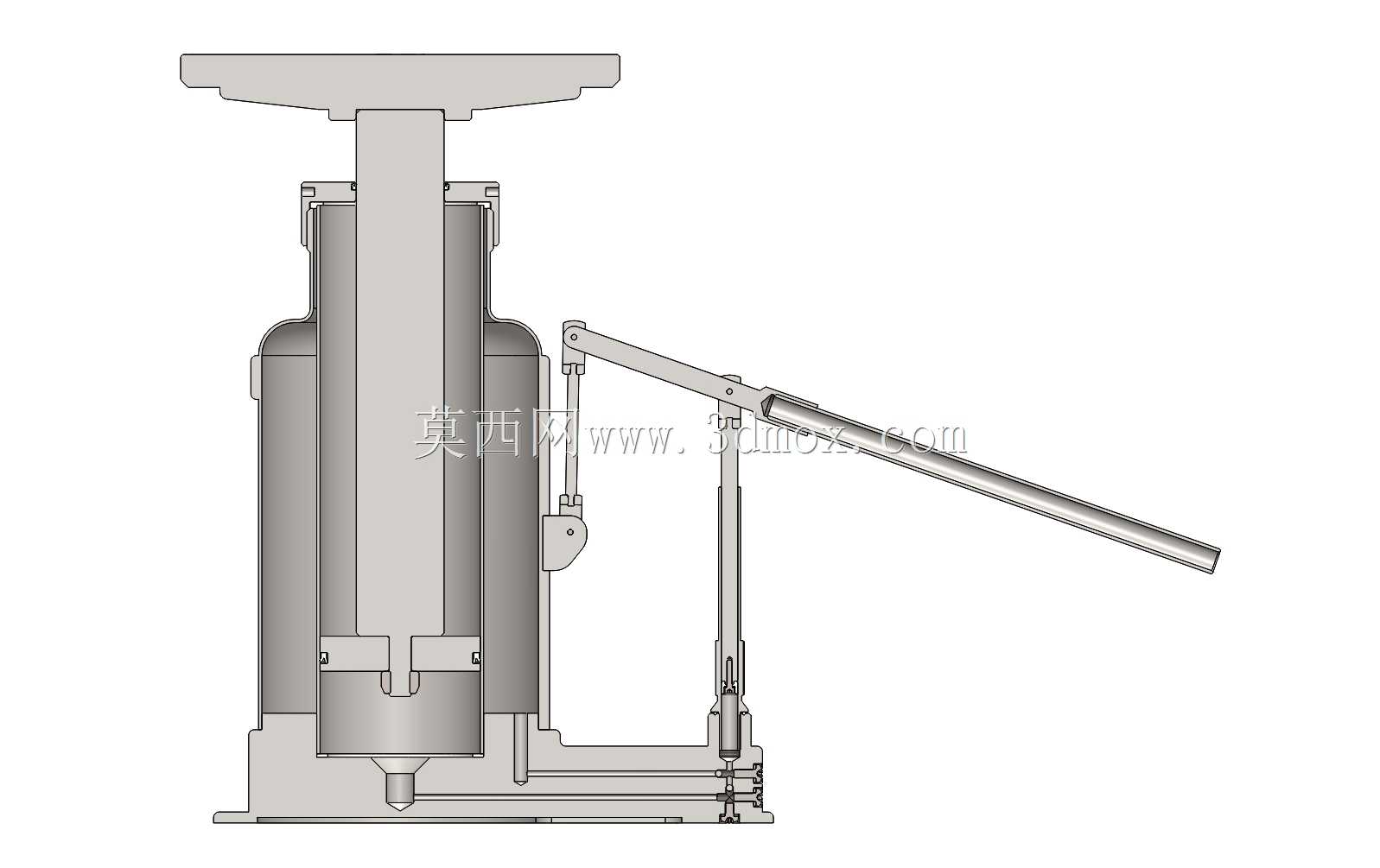

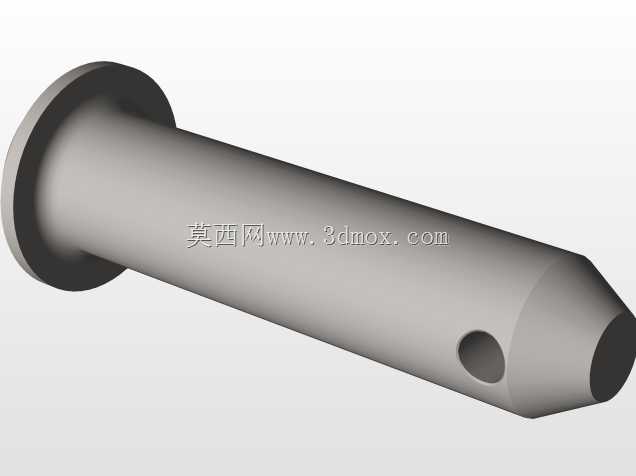

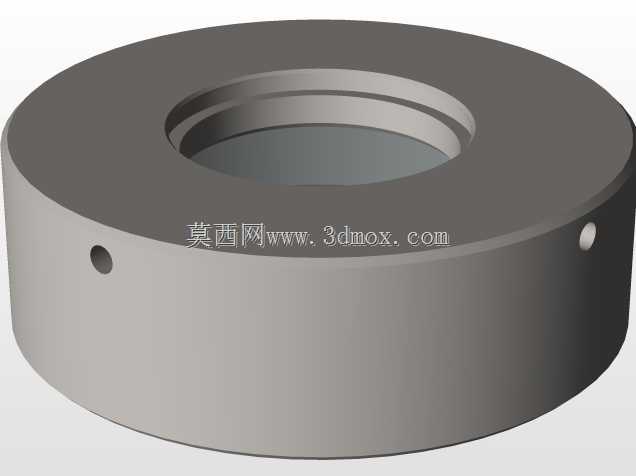

　　液压驱动部分集成在机座内部，手动操作杆采用杠杆式设计，杠杆比经过优化，操作人员施加150N左右的手动力即可在压头端产生数吨的输出压力，液压回路内置了溢流保护装置，当系统压力超过额定值时会自动溢流卸压，避免过载损坏机身结构。活动工作台的行程由上下限位挡块控制，可根据工件高度调整限位位置，防止超行程运行损坏液压柱塞。整机的外形尺寸控制在紧凑范围内，占地面积不足0.2平方米，适合空间狭小的作业区域使用，整机重量控制在单人可借助简易工具搬运的范围内，方便在不同作业点之间转移。

　　从设计思路上来说，这类小型液压机优先考虑的是结构可靠性与操作便捷性，没有冗余的电控元件，所有部件均为机械结构与液压基础元件，故障率极低，日常维护只需要定期更换液压油、检查导向立柱的润滑情况即可。在实际使用中，这类设备常被用于轴承压装、销钉压入、小型钣金件校形、粉末试样压制成型、小零件铆接等作业，相比手动压力机，它的输出压力更大，压力输出更平稳，压头下行速度可通过手动杠杆的摆动频率灵活控制，在压装精密零部件时可以实现慢速进给，避免冲击力损坏工件。

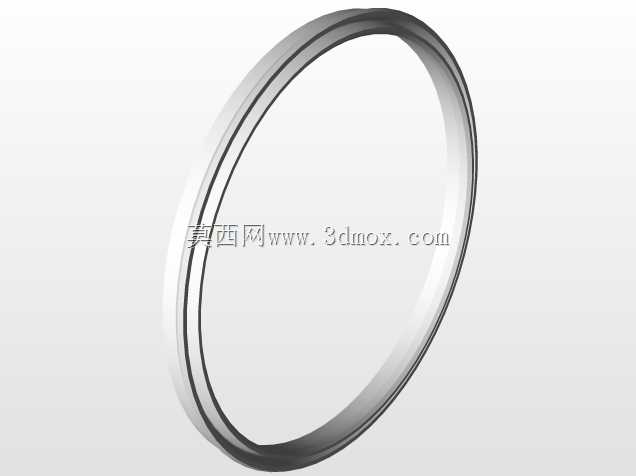

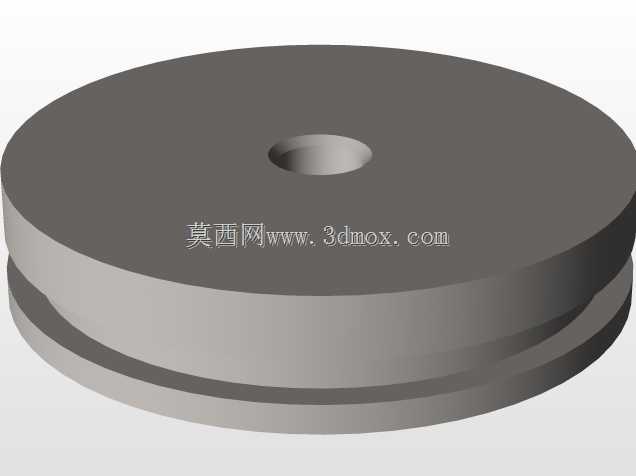

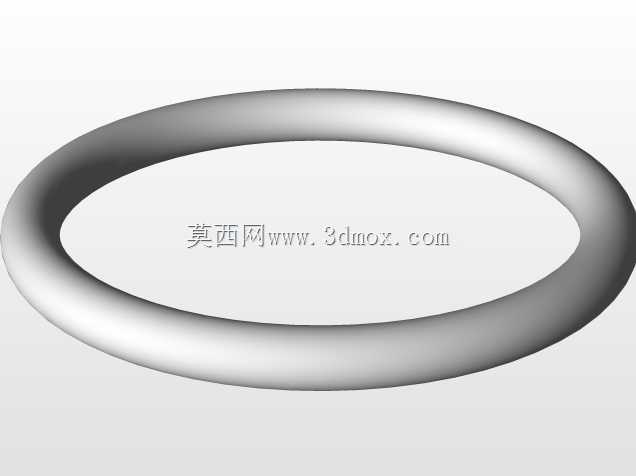

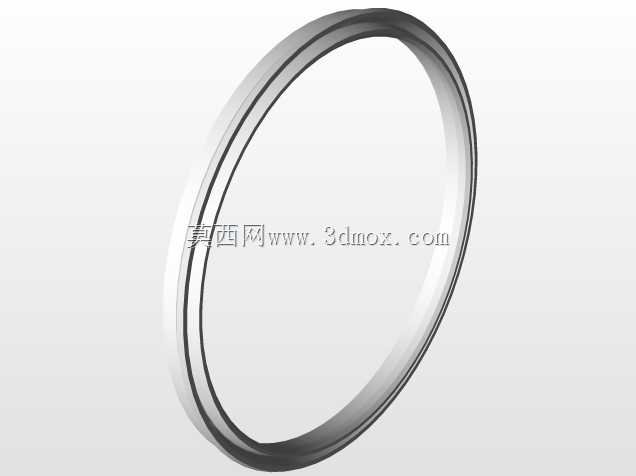

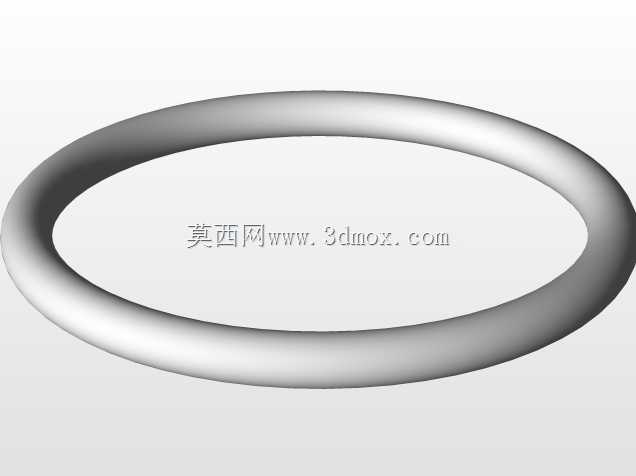

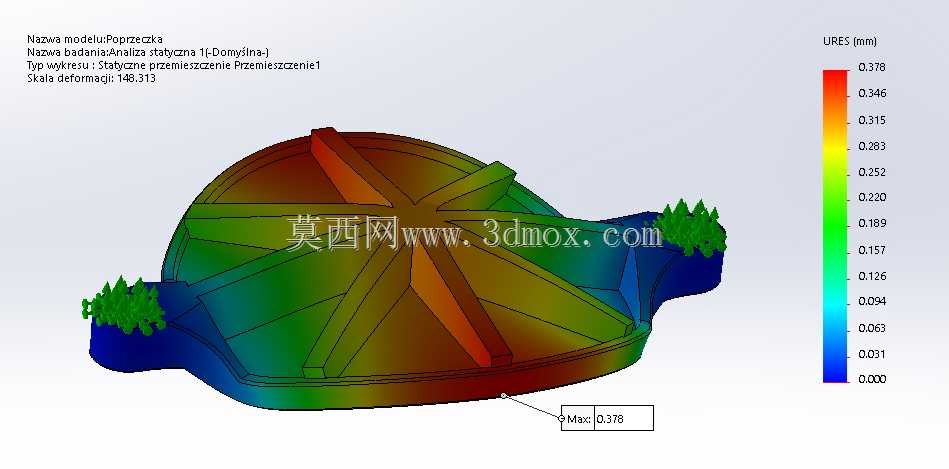

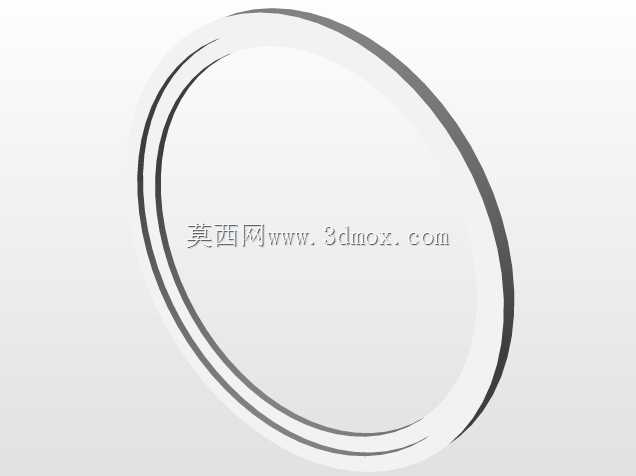

　　建模过程中对所有配合面均做了公差匹配，导向立柱与铜套的配合采用H7/f6间隙配合，保证运动顺畅无卡滞，液压柱塞与缸体的密封槽尺寸严格按照密封件标准设计，避免出现漏油问题。所有受力部件均做了强度校核，上横梁、立柱、机座的安全系数均大于3，满足额定压力下的长期使用需求。设备的操作高度符合人体工程学设计，手动操作杆的位置在操作人员站立时的手臂自然活动范围内，长时间作业也不容易产生疲劳。活动工作台表面加工有T型槽，可通过压板直接固定工件或配套工装，不需要额外制作安装夹具，适配性更强。
