手动式黏土制砖压制成型设备结构

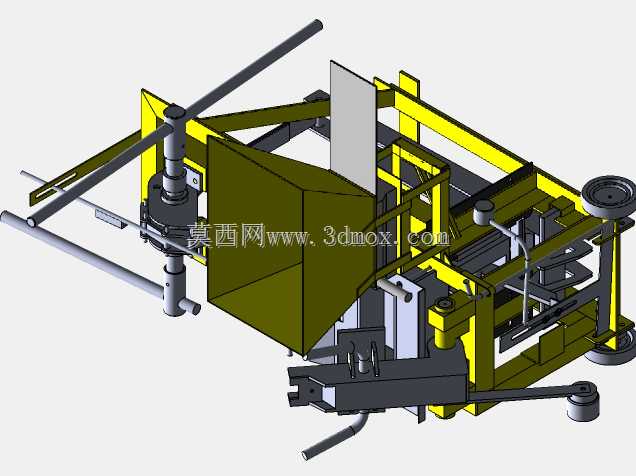

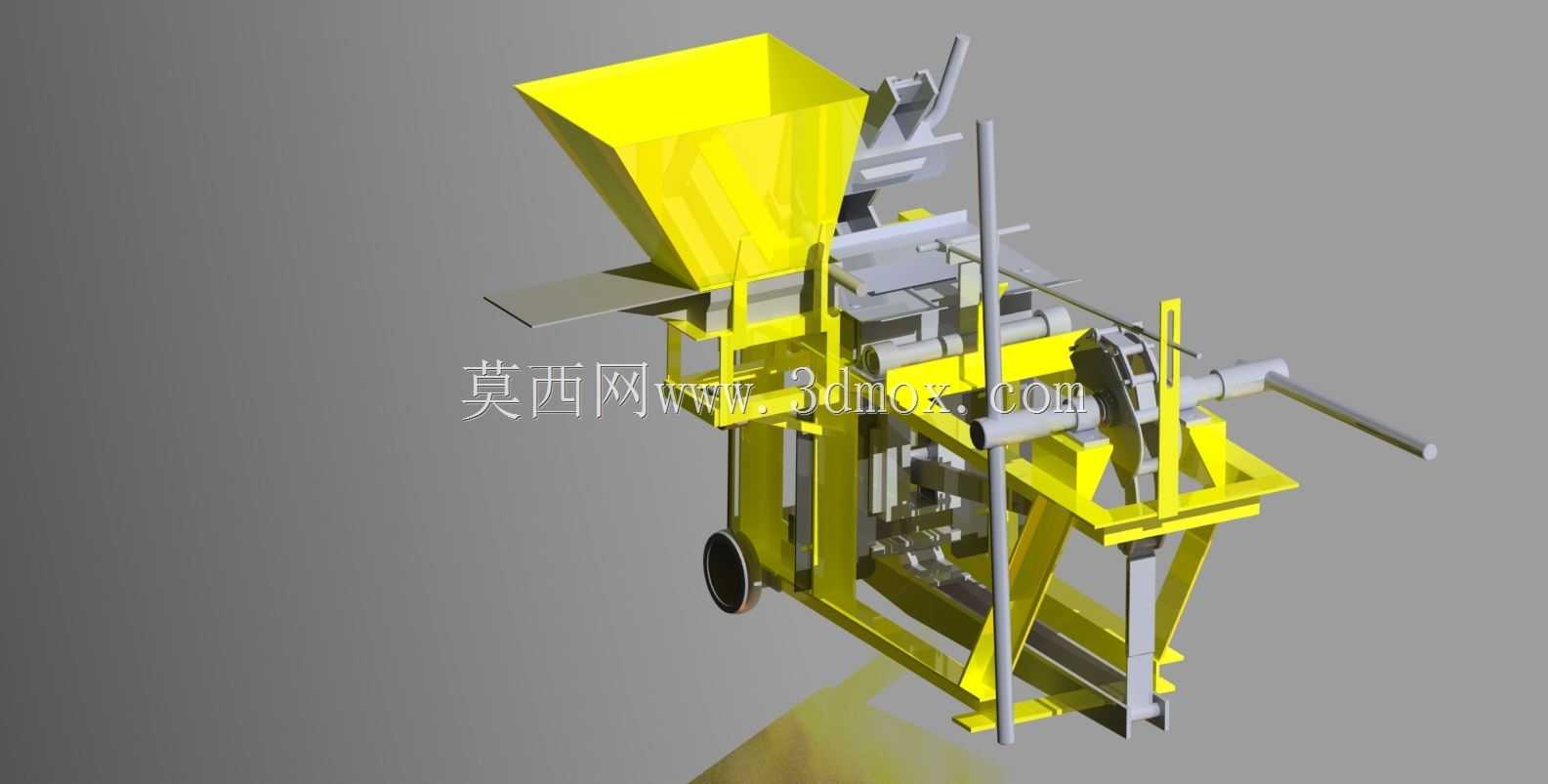

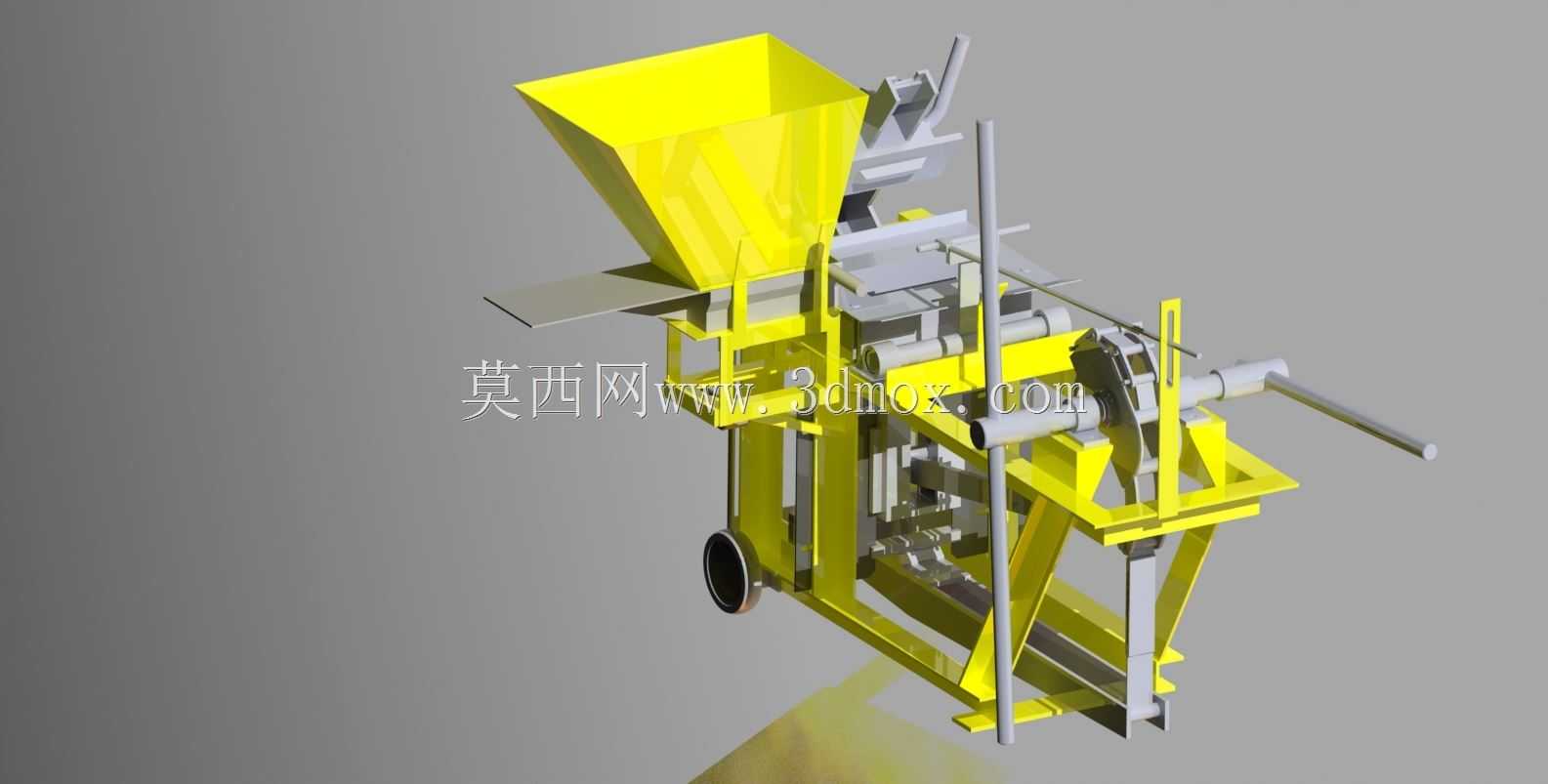

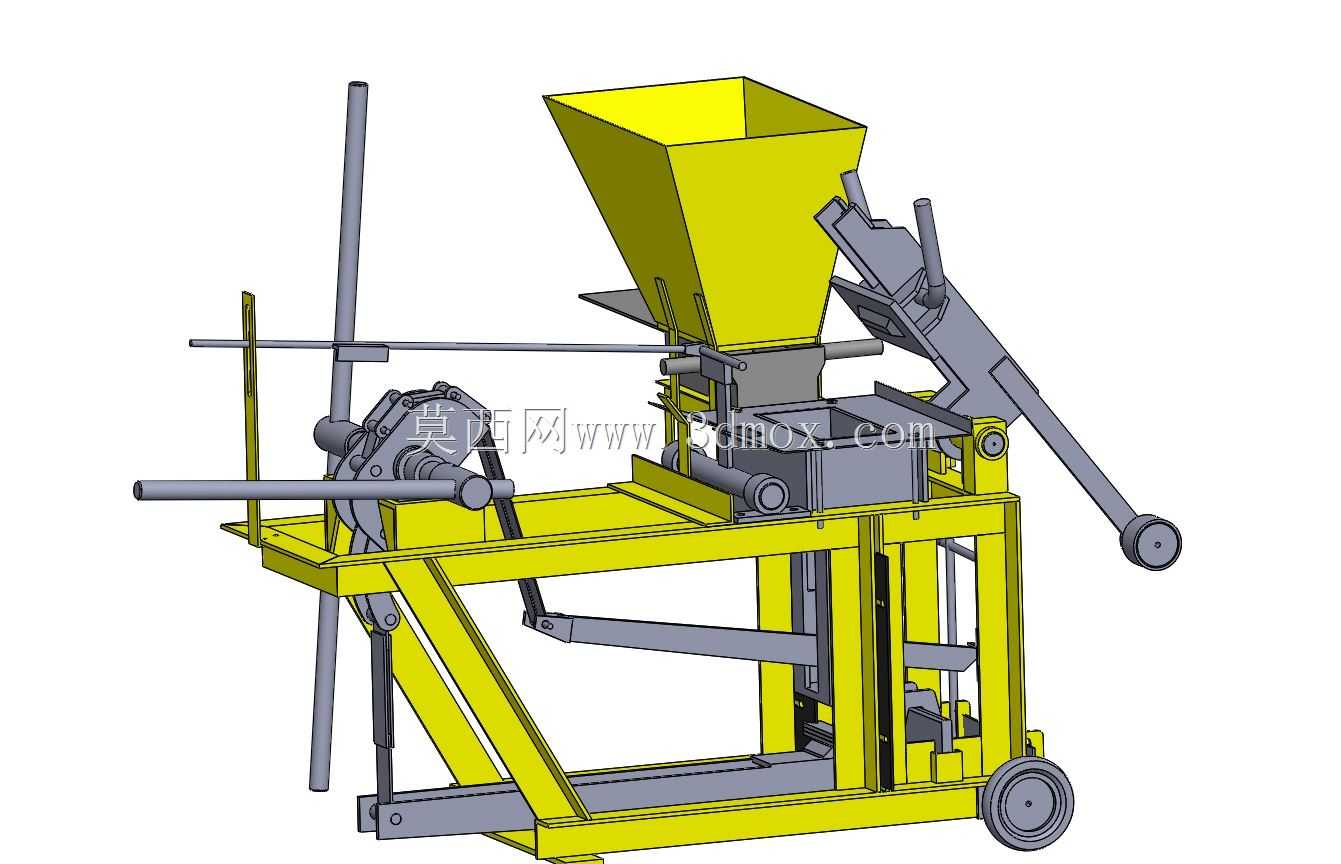

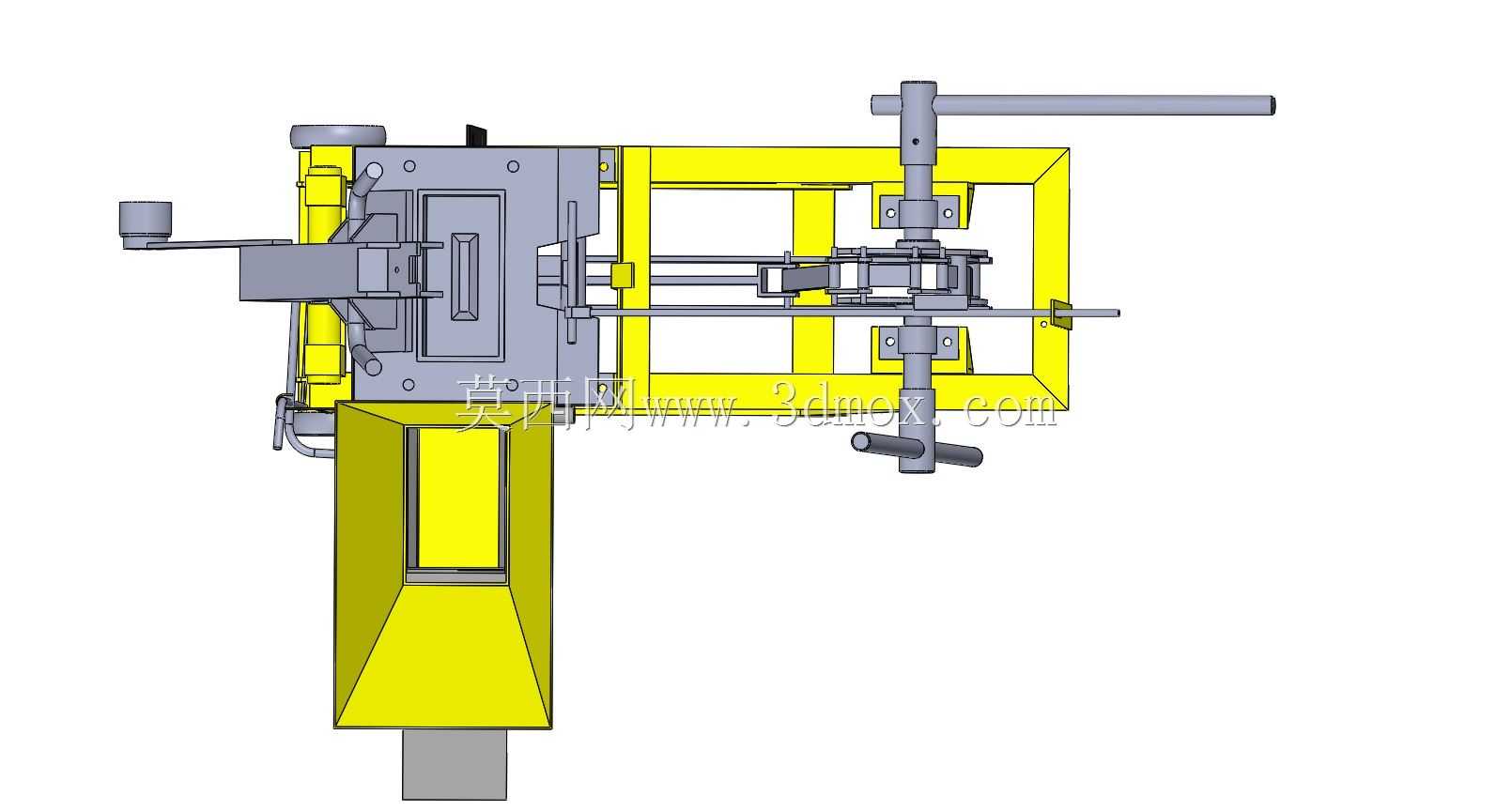

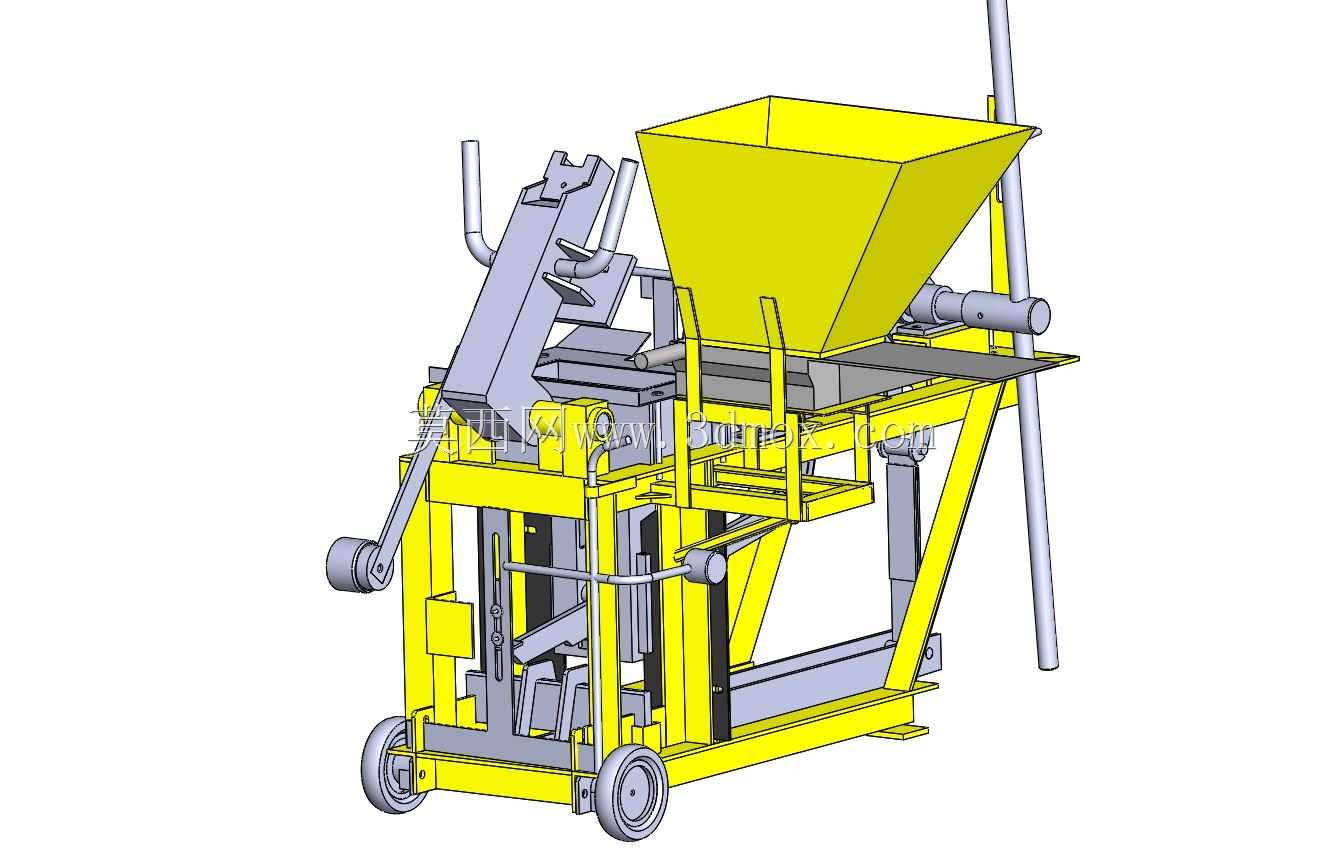

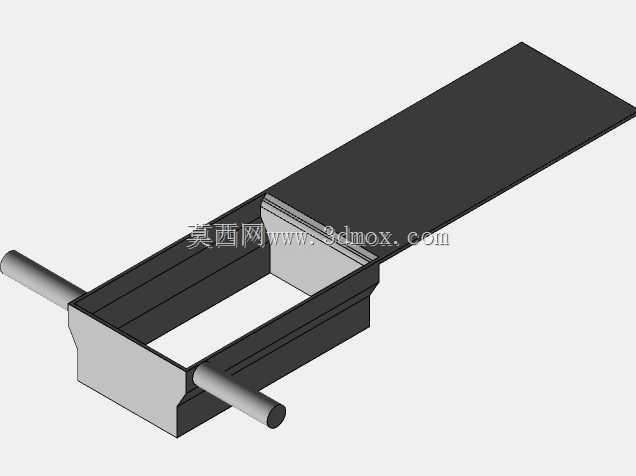

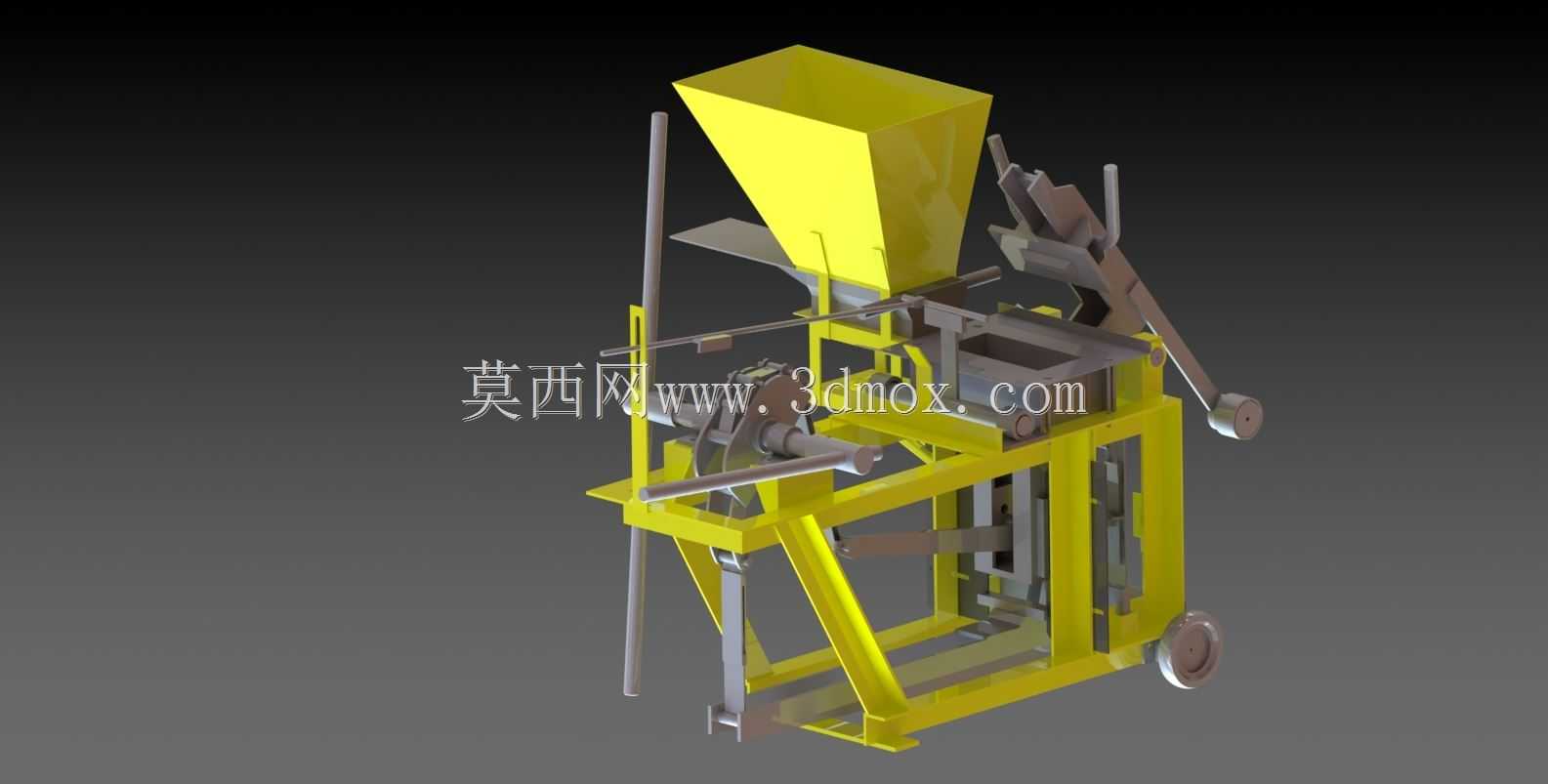

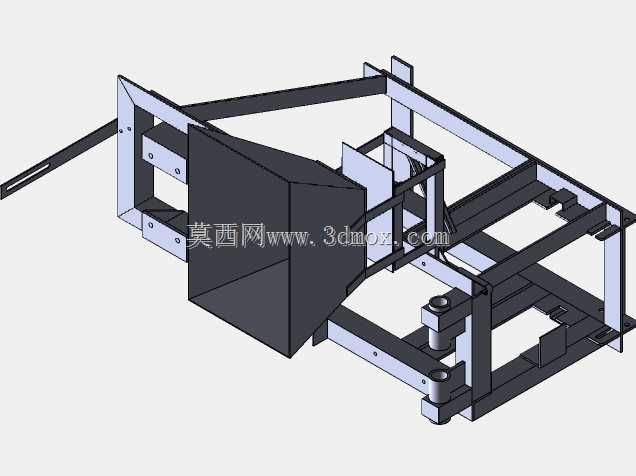

　　这款手动压制成型设备主要面向村镇小规模建材生产、自建房屋施工场景设计，无需外接电力或液压动力源，完全依靠人力操作完成黏土原料的压制成型作业，可将拌合均匀的黏土混合料压实为符合建筑砌筑要求的标准砖坯，适配缺乏工业供电的偏远区域作业需求，也可用于小型建材作坊的小批量砖坯试制、特殊规格砖块的定制生产场景。设备整体采用移动式框架结构，底部配置四个实心脚轮，可在作业场地内灵活推移转场，无需额外吊装设备即可完成工位切换，适配零散作业点的频繁移动需求。上部的料斗采用倒四棱台焊接结构，大敞口设计方便人工快速投料，倾斜侧壁可保证黏土混合料依靠自重顺畅滑落至下方成型模腔位置，不会出现物料卡滞架桥的问题，料斗边缘做了折边加强处理，

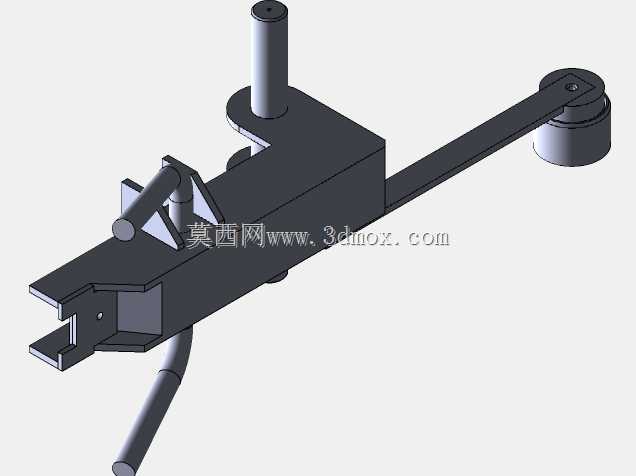

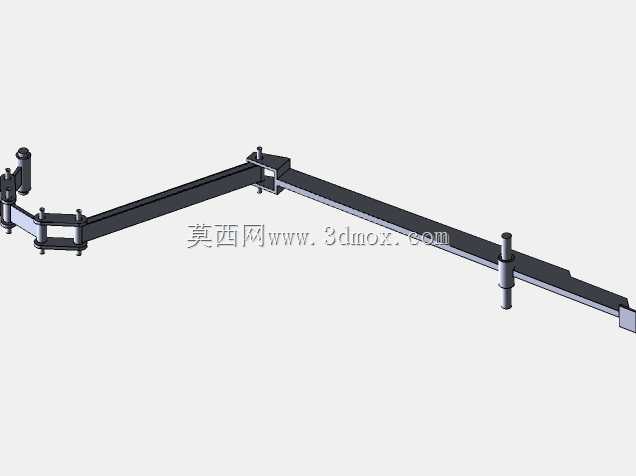

　　可承受人工投料时的磕碰冲击，长期使用不易出现变形。成型压制机构采用杠杆增力结构设计，通过多组铰接连杆将操作人员施加在操作手柄上的人力放大数倍后传递至压头，保证模腔内的黏土混合料能够获得足够的压实压力，成型后的砖坯密度均匀、棱角完整，脱模后不会出现散裂、缺角问题，满足后续晾晒、烧结的强度要求。操作手柄的握持位置做了适配人体操作高度的设计，操作人员站立状态即可完成压下、抬起的循环动作，长时间作业不易产生过度疲劳。模腔位置设置了可抽拉的托板结构，压制作业完成后可抽出托板直接将成型砖坯转移至晾晒区域，减少二次搬运对砖坯的损伤。设备的主体框架采用矩形型钢焊接成型，所有铰接位置都配置了耐磨衬套，降低反复转动带来的结构磨损，

　　延长设备的无故障使用周期，日常维护仅需定期在铰接点加注润滑脂即可，无需复杂的维保操作。从安装边界来看，设备整体占地尺寸较小，作业时仅需预留操作手柄的摆动空间、料斗的上料空间以及侧面的砖坯取出空间即可，不需要专门的设备基础，平整的硬化地面即可放置作业，对作业场地的要求极低。设计过程中充分考虑了手动作业的受力特性，所有受力杆件都经过强度校核，压制过程中框架不会出现明显的形变偏移，保证压头能够垂直施压进入模腔，避免出现砖坯厚度不均、密度偏差过大的问题。设备的脱模机构与压制动作做了联动设计，压头抬起过程中即可带动模腔侧壁完成脱模动作，不需要额外设置独立的脱模操作步骤，简化了作业流程，单人即可完成投料、压制、脱模、转移砖坯的全流程作业，

　　单小时的砖坯产出量可满足小型施工点的日常用砖需求。整机没有复杂的电控、液压元件，故障点极少，即使没有专业维修能力的操作人员也可完成简单的故障排查与零件更换，适配基层作业场景的使用与维护条件。料斗与物料接触的位置都做了光滑打磨处理，减少黏土黏附在结构表面的问题，作业完成后仅需用水冲洗即可清理残留物料，不会出现干结物料堵塞模腔、影响后续作业精度的问题。行走脚轮配置了简易的锁止结构，作业时可锁定脚轮避免设备移位，保证压制过程中设备的稳定性，转场时解除锁止即可推动设备移动，兼顾了作业稳定性与转场便捷性。
