三联000号明胶胶囊批量压合装填工装

　　这套压合装填工装主要面向小批量制剂制备、实验室配方打样、小型制剂加工场景设计，针对000号明胶胶囊的批量装填压合作业做了专属结构适配，单次作业可完成48粒胶囊的装填与帽体压合，相比单粒手动填塞的作业方式，能大幅降低操作重复度，提升小批量制备的作业一致性，减少人工操作带来的填料量偏差、帽体扣合错位等问题。

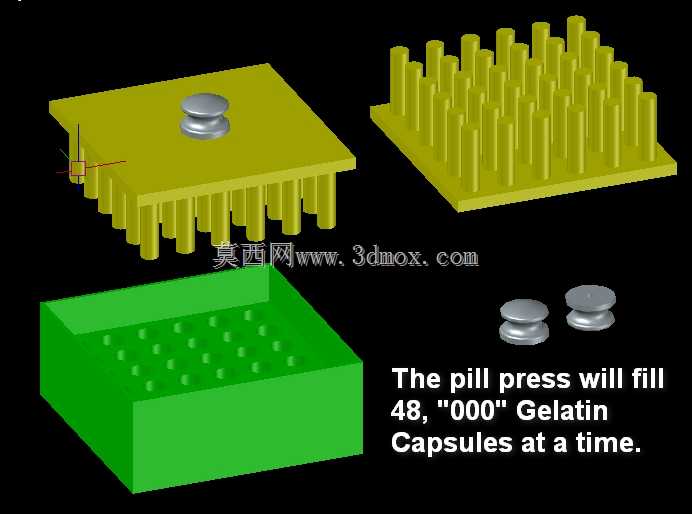

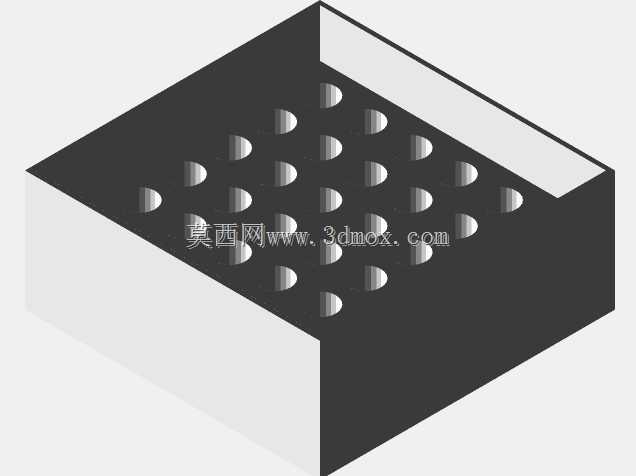

　　从结构组成来看，整套工装分为三个核心功能部件：下部带定位孔阵的承料底座、中部带阵列冲杆的压合上模、以及配套的压合施力钮。承料底座采用槽式腔体设计，内部阵列排布48个与000号胶囊帽外径匹配的定位沉孔，孔位的同轴度公差控制在0.1mm以内，既可以保证胶囊帽放置时不会出现歪斜，也能在填料完成后为帽体扣合提供精准的对位基准，底座的侧壁高度做了冗余设计，填料过程中可以阻挡粉剂洒落，减少原料浪费，同时底座的外边缘做了15度倒角处理，方便操作人员快速取放，不会因为锐边造成操作划伤。

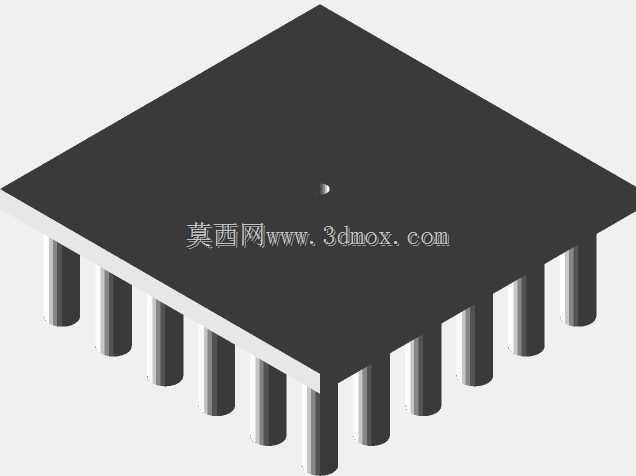

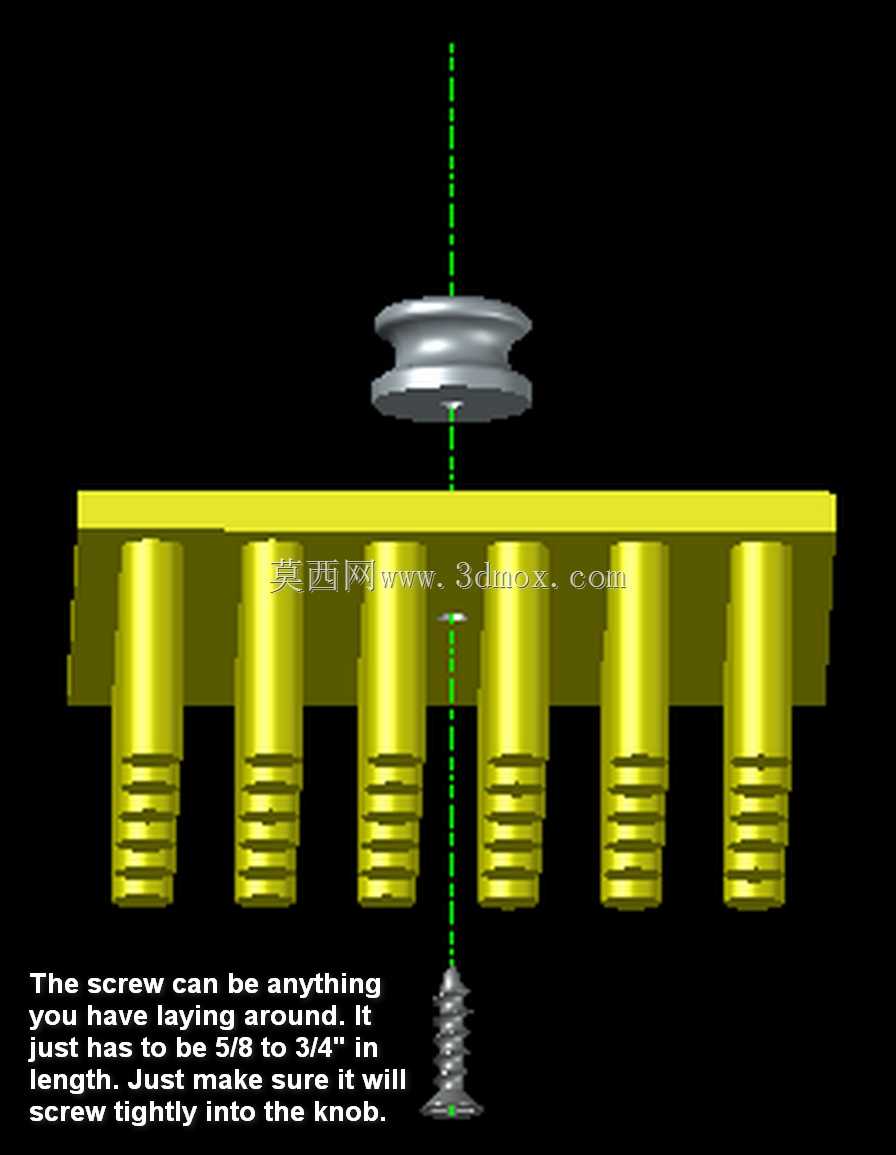

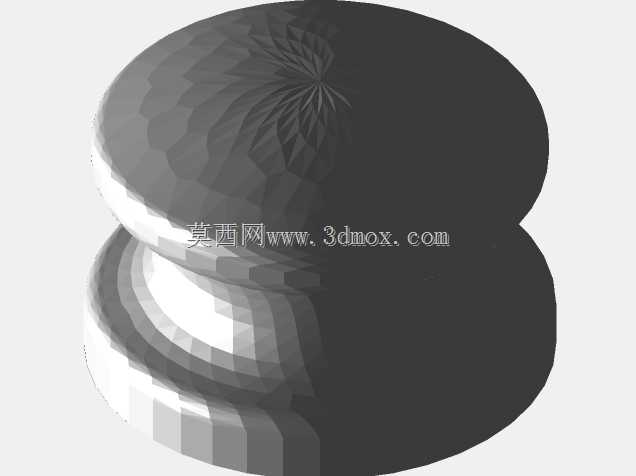

　　中部的压合上模对应底座的孔位做了等距阵列的冲杆结构，冲杆的外径与000号胶囊体的内径做了间隙配合设计，单边间隙控制在0.05mm，既可以保证冲杆顺利进入胶囊体完成填料压实，也不会因为间隙过小刮蹭胶囊内壁造成明胶碎屑混入制剂。上模的顶面设置了两个对称的圆柱形施力钮，施力钮的表面做了滚花处理，操作人员手动施压时可以增大摩擦力，避免施压过程中出现手滑偏移，两个施力钮的位置对应上模的重心对称分布，施压时可以保证整个上模的受力均匀，不会因为单侧受力造成冲杆偏斜，导致胶囊被压变形。

　　上模与底座之间的对位采用周边止口结构设计，上模的下边缘设置了一圈定位凸台，与底座的上边缘凹槽配合，合模时凸台自动滑入凹槽完成对位，不需要操作人员反复调整位置，对位精度可以保证冲杆与下方胶囊的同轴度要求，避免压合过程中冲杆顶偏胶囊造成破损。整套工装的所有孔阵、冲杆的排布间距都做了等距设计，相邻孔位的中心距保持一致，既方便加工时采用数控铣一次加工成型，也能保证后续如果需要更换不同规格的孔位镶件时，具备统一的安装基准。

　　在设计思路上，这套工装没有采用复杂的动力结构，完全适配手动操作场景，整体重量控制在单人可轻松取放的范围内，不需要额外的气源、电源配套，适合场地有限、没有动力配套的小型作业场景使用。所有与胶囊、粉剂接触的表面都做了光滑圆弧过渡，没有卫生死角，方便作业完成后进行清洁消毒，避免不同批次制剂之间出现交叉污染。结构上没有易损的小零件，日常使用只需要做好清洁即可，不需要频繁更换配件，维护成本极低。

　　从安装边界来看，整套工装的底座外形为规则矩形，放置时只需要平整的工作台面即可，不需要额外的固定螺栓，底座底部可以粘贴防滑硅胶垫，施压过程中不会出现滑移，作业时的操作空间只需要预留出双手取放工装、添加粉剂的位置即可，不需要过大的场地占用。冲杆的行程做了限位设计，上模合模到指定位置后会被止口结构限位，不会因为施压过度造成胶囊被压裂，限位高度经过反复验证，刚好可以保证胶囊帽与体完全扣合到位，同时不会过度挤压胶囊内部的填料，避免胶囊因为内压过大出现胀裂。

　　实际使用时，操作人员先将胶囊帽依次放入底座的定位孔中，添加粉剂后将胶囊体放置在对应位置，再将上模通过止口对位放置到底座上，双手均匀按压施力钮，即可一次性完成48粒胶囊的压合作业，压合完成后取下上模，翻转底座即可倒出压合完成的胶囊，整个作业流程不需要复杂的操作培训，新手也可以快速上手，作业效率相比单粒操作提升数十倍，同时压合后的胶囊外观一致性好，扣合紧密，不会出现松脱漏粉的问题。
