汽车发动机等长排气歧管集管结构设计

　　在汽车动力系统尤其是高性能赛车的动力单元开发中，排气集管的设计直接影响发动机的充气效率、排气背压以及各缸排气的干涉程度，是决定动力输出平顺性与峰值功率表现的核心零部件之一。这款等长排气集管的设计核心，是通过控制每一条排气支路的管路长度完全一致，让各缸排出的废气在到达集气汇合段时的压力波相位匹配，避免不同气缸的排气脉冲相互干扰，从而充分利用排气惯性效应提升气缸的扫气效率，尤其适配高转速区间的动力输出需求，在场地赛车、民用性能车改装以及小排量高功率发动机的开发场景中应用广泛。

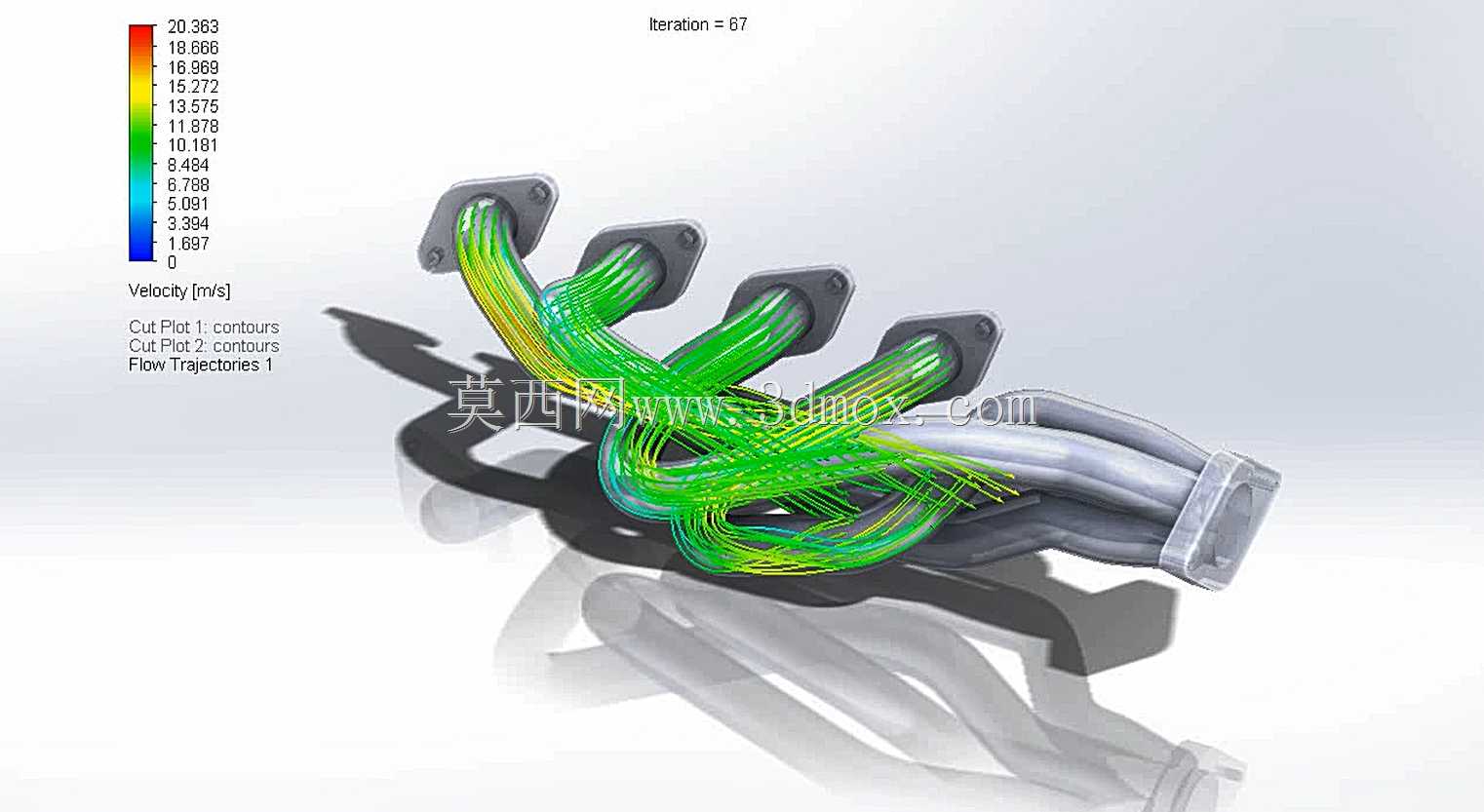

　　从实际功能层面来看，排气集管需要承接发动机气缸盖排气口排出的高温高速废气，将各缸独立的排气流汇总后输送至三元催化器与排气尾段，整个工作过程中管路内壁需要承受800-1000℃的持续高温，同时还要耐受排气脉冲带来的高频振动，因此设计阶段不仅要考虑流道的气动性能，还要兼顾结构的热变形补偿与安装可靠性。这款等长集管的每一条支路都采用了顺滑的弯管过渡，没有出现直角弯折或者截面突变的结构，从流体仿真的流迹线可以看到，废气在管路内部的流动速度分布均匀，没有出现明显的低速涡流区，这能有效降低排气过程的流动阻力，减少泵气损失。弯管段的曲率半径经过反复校核，既保证了各支路长度的一致性，也避免了过小曲率带来的局部阻力激增问题，同时管路的走向充分避让了发动机舱内的周边部件，比如转向拉杆、发动机悬置、冷却管路等，预留了足够的安装间隙与热膨胀空间，防止车辆运行过程中出现管路与周边部件的干涉磨损。

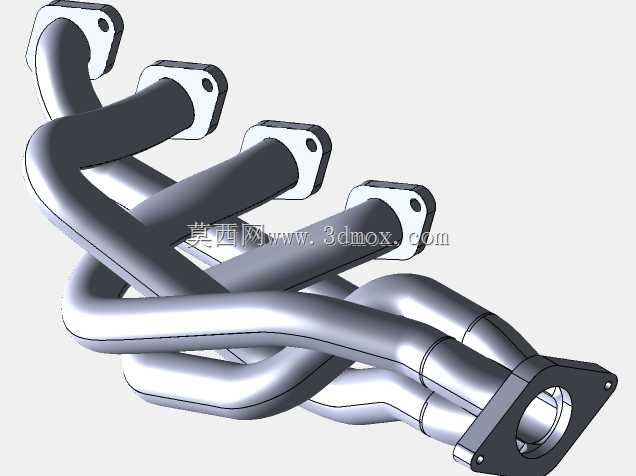

　　设计思路上，这款等长排气集管采用了四合一的汇合结构，四个进气法兰分别对应直列四缸发动机的四个排气口，法兰面的平面度、螺栓孔的位置度都严格匹配气缸盖的安装接口，密封面设计了对应的密封槽结构，能够适配金属复合排气垫片，保证高温下的密封可靠性，避免出现排气泄漏导致的动力损失与舱内废气倒灌问题。每一条支路的管路长度偏差控制在极小范围内，确保各缸的排气阻力一致，让每个气缸的排气背压处于同一水平，这对于保证各缸工作均匀性至关重要——如果各缸排气长度差异过大，会出现部分气缸排气不畅、残余废气系数过高的问题，不仅会拉低整体动力输出，还会导致各缸燃烧状态不一致，加剧发动机的振动与异常磨损。汇合段的结构采用了渐缩式的集气设计，能够让汇总后的废气流速保持在合理区间，既可以利用排气脉冲的抽吸效应帮助相邻气缸扫气，也不会因为截面变化过急导致局部背压升高。

　　从安装边界来看，这款集管的进气端法兰采用了与缸盖排气侧完全匹配的安装孔位，法兰厚度经过加强设计，能够承受长期高温下的螺栓预紧力衰减，避免法兰翘曲导致的密封失效。出气端的连接法兰匹配下游排气系统的接口尺寸，安装位置与角度充分考虑了整车底盘的布局，不会出现装车后离地间隙不足或者与传动轴、底盘加强件干涉的问题。管路的固定吊耳位置经过优化，设置在振动节点位置，能够有效隔离发动机传递到排气系统的振动，减少排气系统的共振风险，同时吊耳的结构强度能够承受车辆激烈驾驶时的加速度载荷，避免管路出现断裂脱落的问题。在热管理方面，管路的外壁与周边的橡胶管路、线束、塑料部件之间预留了足够的隔热间隙，必要的位置可以配套安装隔热罩，防止高温辐射导致周边部件老化失效。

　　实际使用中，这类等长排气集管相比原厂的短歧管设计，能够在高转速区间明显提升发动机的进气充量，让动力输出的曲线更加线性，尤其是在赛车赛事中，发动机长期处于高转速运转状态，等长设计带来的排气效率提升能够直接转化为圈速上的优势。同时，均匀的排气脉冲也能让三元催化器更快达到工作温度，提升尾气处理的效率，兼顾一定的排放表现。设计过程中需要反复进行流体仿真与模态分析，既要保证流道的气动性能最优，也要让结构的固有频率避开发动机的常用激励频率区间，防止出现共振导致的管路开裂。弯管段的壁厚选择也经过权衡，既要保证足够的结构强度与耐高温性能，也要控制整体重量，降低动力系统的簧下质量（对于前置后驱车型而言，排气系统的重量也会影响前轴的载荷分配）。
