五缸发动机活塞曲轴组合结构设计

　　这套五缸动力核心的曲柄连杆组合，是直列五缸内燃机实现热能向机械能转换的核心执行部件，在商用车动力总成、特种作业机械动力单元、固定式工业发电机组等场景中承担着最核心的动力转换职能。不同于常见的四缸、六缸机型，五缸结构的点火间隔角为144度，能在曲轴旋转两圈的完整工作循环里实现更均匀的动力输出，相比四缸机型一阶、二阶振动的固有缺陷，五缸结构通过曲拐的空间相位排布，能抵消大部分往复惯性力，不需要额外加装平衡轴就能达到不错的平顺性，同时相比六缸机型拥有更紧凑的轴向尺寸，在动力舱布置空间受限的特种作业设备上有独特的应用优势。

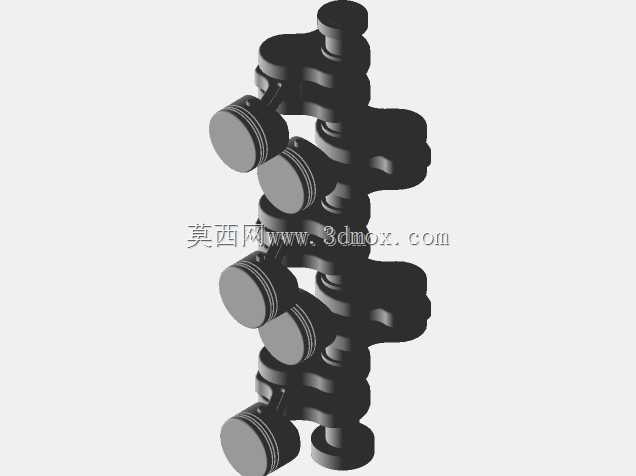

　　从结构功能来看，整套组件包含五个活塞总成与一根整体式锻造曲轴，活塞部分采用了典型的内燃机活塞结构设计，顶部的燃烧室凹坑造型匹配对应机型的压缩比要求，环带部分预留了三道活塞环的安装槽位，最上方两道为气环，负责密封燃烧室的高压燃气，避免做功冲程的高压气体窜入曲轴箱，最下方一道为油环，负责刮除气缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧造成积碳与机油损耗。活塞销座部分采用了偏移设计，活塞销孔中心线相对活塞中心线向做功冲程侧偏置一定距离，能有效缓解活塞经过上止点时的换向敲击，降低冷启动工况下的缸套敲缸噪声。活塞裙部设计为中凸变椭圆型面，在热机状态下裙部受热膨胀后能形成理想的圆柱配合面，既保证活塞在气缸内的往复导向精度，又能避免冷态间隙过大造成的摆动异响，同时控制热态下的配合间隙，减少摩擦损耗。

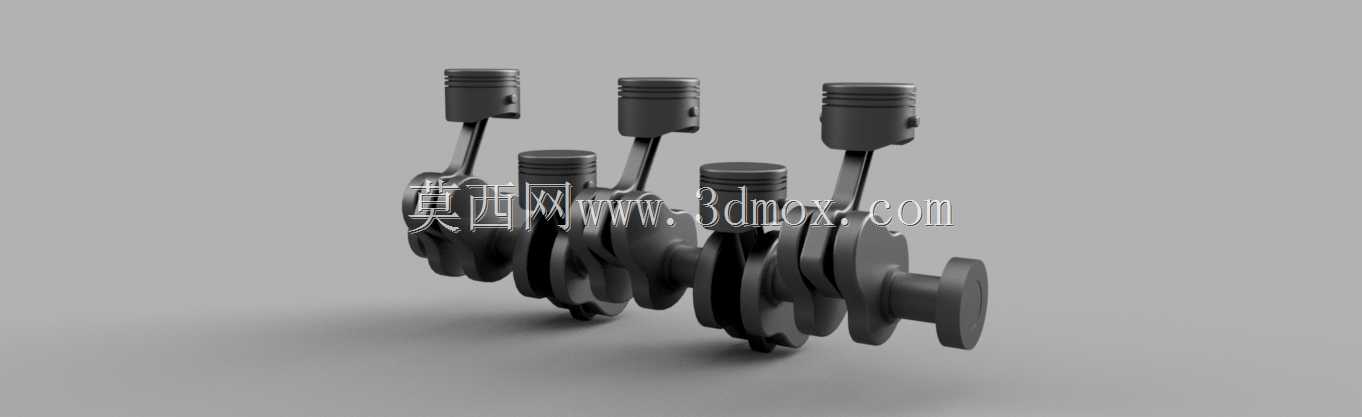

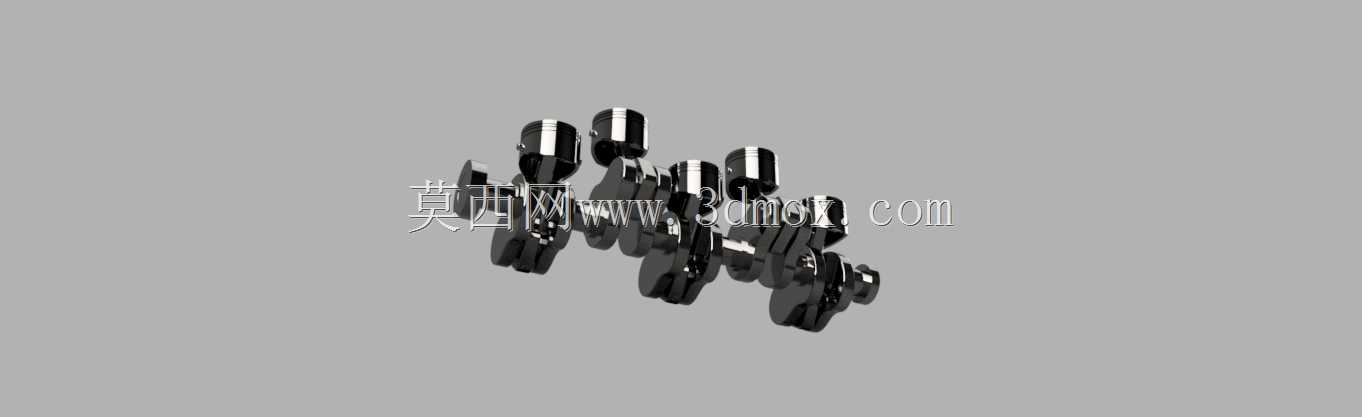

　　曲轴部分采用整体式锻造结构，五个曲拐按照144度的相位角均匀排布，每个曲拐由主轴颈、连杆轴颈、曲柄臂三部分组成，主轴颈作为曲轴的旋转支撑，安装在缸体的主轴承座内，通过轴瓦与轴承座形成滑动摩擦副，配合压力润滑系统输送的机油形成稳定油膜，承担曲轴旋转过程中的径向载荷与部分轴向载荷。连杆轴颈用于连接活塞连杆组件，每个连杆轴颈对应一个活塞连杆总成，连杆大端通过轴瓦安装在连杆轴颈上，将活塞承受的燃气爆发压力传递给曲轴，把活塞的直线往复运动转换为曲轴的旋转扭矩输出。曲柄臂上设计有平衡重结构，平衡重的形状与质量经过精确的动平衡计算，用于抵消曲轴旋转过程中连杆轴颈、曲柄臂部分产生的旋转惯性力，以及活塞组件往复运动产生的一阶、二阶往复惯性力，保证曲轴在最高额定转速下运转时的振动量控制在允许范围内，避免振动传递到缸体造成整机共振，影响周边附件的使用寿命。

　　在安装边界与尺寸匹配上，这套组件的轴向总长度适配直列五缸机型的缸体轴向尺寸，五个连杆轴颈的中心距严格匹配对应缸体的缸心距设计，活塞的外径尺寸与对应缸径的气缸套形成H7/g6的间隙配合，冷态下的配合间隙控制在0.03-0.05mm区间，既保证活塞热膨胀后不会出现拉缸故障，又能避免间隙过大造成的燃气泄漏与活塞敲缸。曲轴的轴向定位设置在第三道主轴承位置，通过止推片控制曲轴的轴向窜动量在0.1-0.2mm范围内，避免曲轴受热膨胀后轴向卡滞，同时防止离合器工作时的轴向力造成曲轴轴向窜动影响配气相位与点火正时。连杆部分采用工字形截面设计，在保证足够的结构强度与刚度的前提下尽可能降低往复运动质量，减少曲轴旋转过程中的惯性力载荷，连杆大端的剖分面采用斜切口设计，方便在缸径有限的情况下从气缸上方抽出活塞连杆总成进行检修维护，连杆螺栓采用预应力拧紧设计，按照规定扭矩与转角拧紧后能保证大端结合面在最高爆发压力下不会出现分离，避免连杆螺栓断裂造成严重的机损事故。

　　从实际工程应用的角度看，这套结构的建模过程需要严格匹配内燃机设计的公差配合要求，所有运动部件之间的间隙需要符合实际装配工艺要求，活塞在上止点、下止点位置时与曲轴平衡重、缸体下部的运动间隙需要预留足够的安全距离，避免运动过程中出现运动干涉。曲轴的油道设计采用斜向贯通的钻孔结构，从主轴颈表面的进油口通过内部斜油道连通到对应连杆轴颈的出油口，将主油道的压力机油输送到连杆轴颈表面，为连杆大端轴瓦提供润滑与冷却，建模过程中需要保证油道的贯通性，避免出现油道堵死造成的轴瓦烧蚀故障。活塞的冷却方式采用连杆小头喷油冷却设计，连杆大端设计有喷油孔，在曲轴旋转过程中对准活塞内腔喷射压力机油，带走活塞顶部吸收的燃烧热量，降低活塞的热负荷，避免活塞顶部过热造成材料强度下降、开裂等故障。
