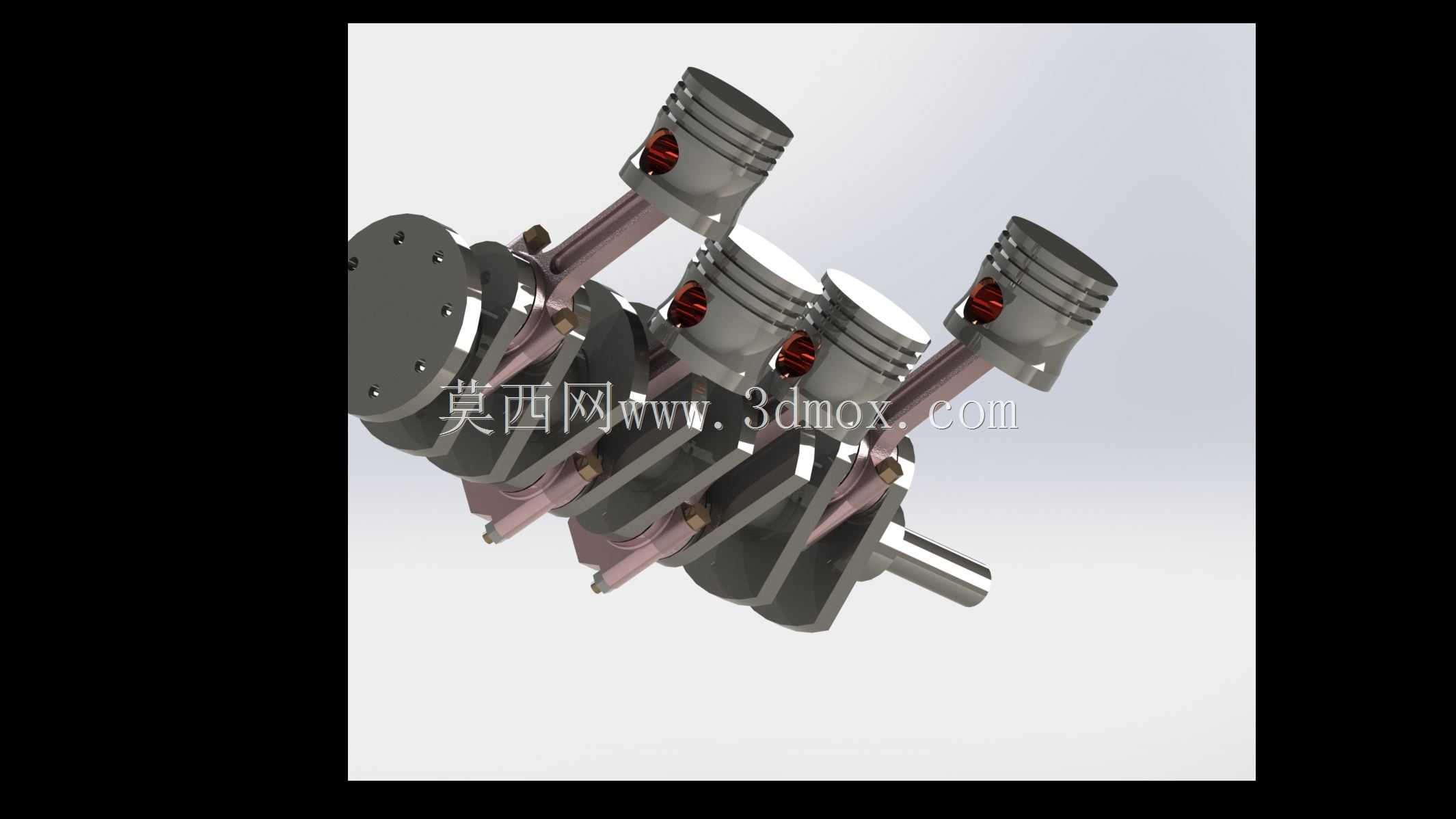

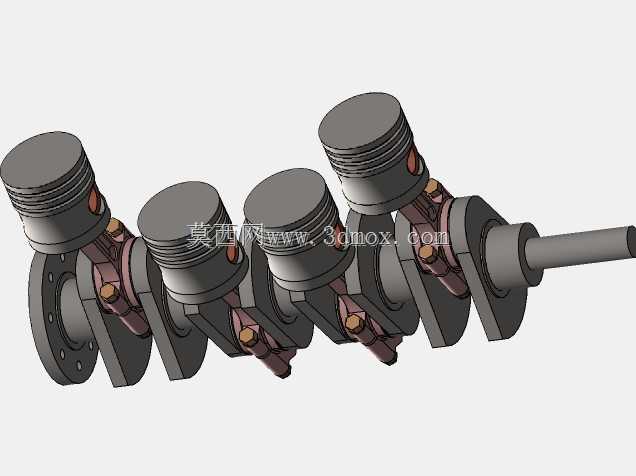

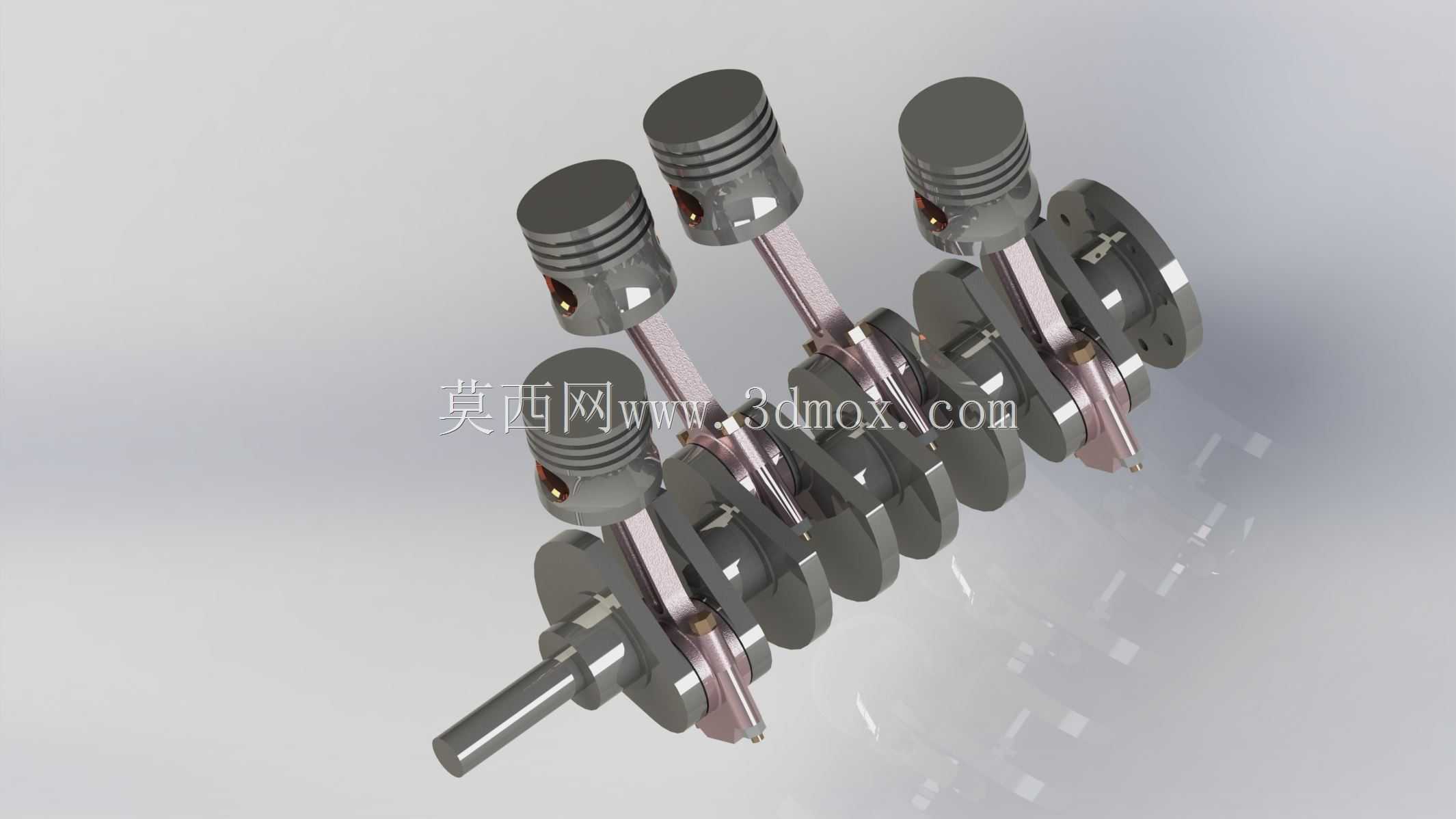

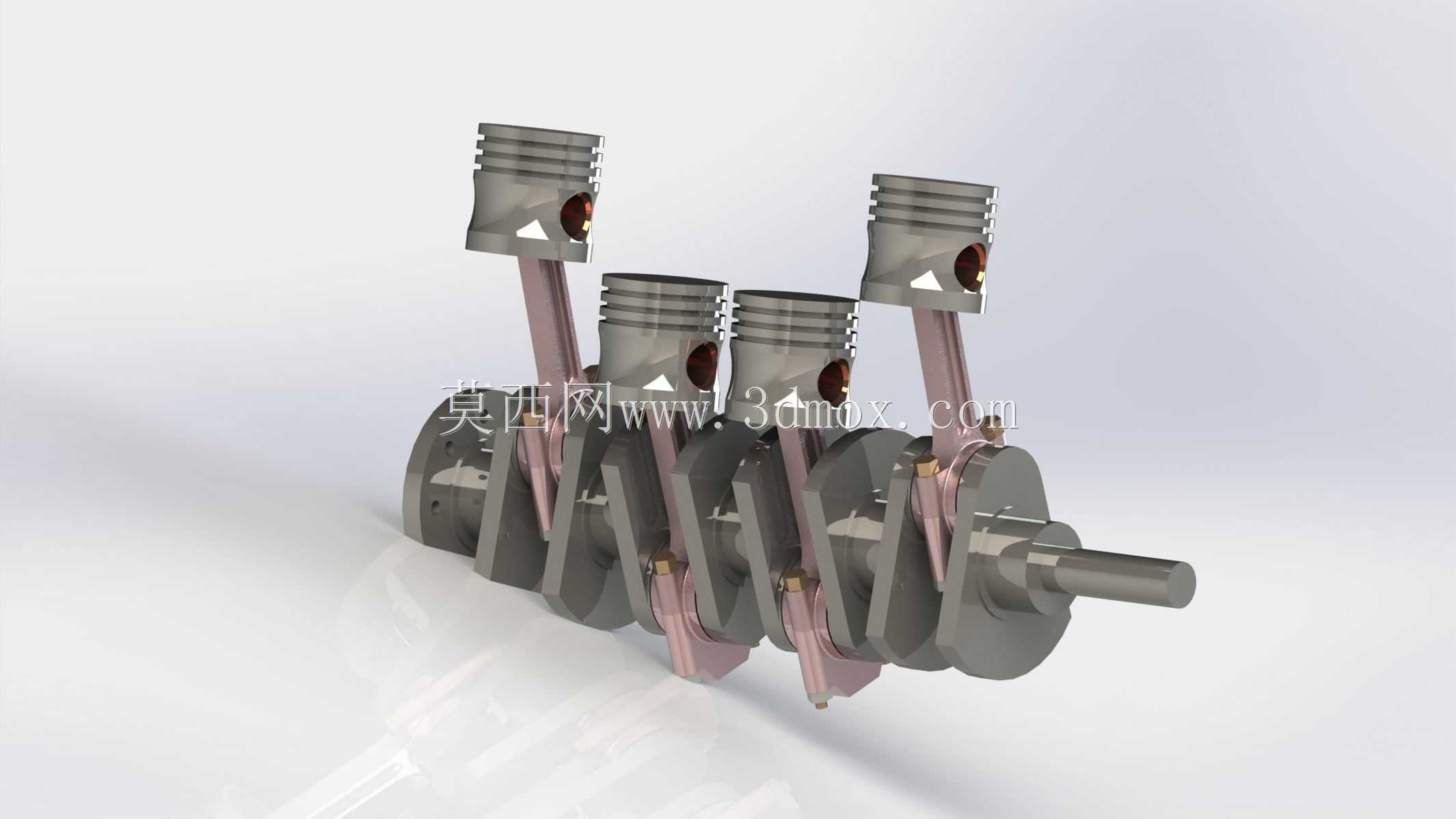

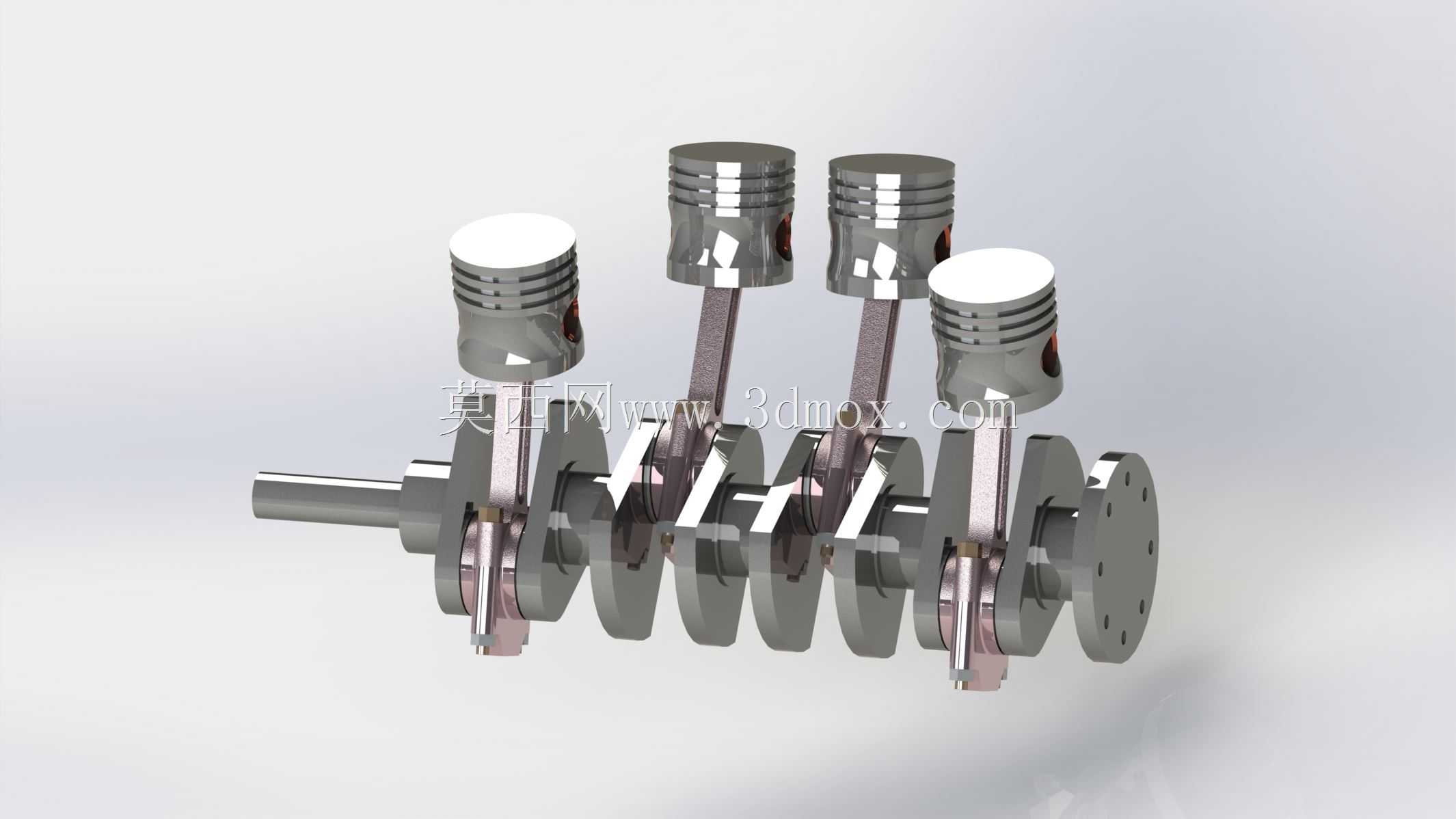

直列四缸发动机曲柄连杆活塞组结构

项目分类:发动机 发布时间:2022-07-30 ID:687487
  • 直列四缸发动机曲柄连杆活塞组结构
  • 直列四缸发动机曲柄连杆活塞组结构
  • 直列四缸发动机曲柄连杆活塞组结构
  • 直列四缸发动机曲柄连杆活塞组结构
  • 直列四缸发动机曲柄连杆活塞组结构
  • 直列四缸发动机曲柄连杆活塞组结构
  • 直列四缸发动机曲柄连杆活塞组结构

  这套结构是内燃机核心动力转换单元,日常接触的乘用车辆、小型工程机械、固定式发电机组里的四冲程动力源,核心做功传递都依赖这套组件完成。做这套结构建模的时候,最先要捋顺的是做功顺序对应的曲柄销相位角,直列四缸的发火间隔角是180度曲轴转角,四个曲柄销的相位布置要匹配1-3-4-2或者1-2-4-3的发火顺序,保证曲轴运转时的一阶、二阶惯性力尽可能平衡,减少整机运转的振动源。从实际装配边界来看,曲轴主轴颈的同轴度公差要控制在0.02mm以内,不然高速运转时会出现轴颈偏磨、油封漏油的问题,建模时主轴颈的安装台阶要和缸体主轴承座的定位止口尺寸完全匹配,轴向定位的止推片安装槽要预留0.15-0.3mm的轴向窜动间隙,避免热胀后曲轴卡滞。

  活塞部分的设计要兼顾热膨胀量,铝合金活塞的裙部会做成中凸变椭圆型,冷态下装配间隙控制在0.03-0.05mm,活塞环槽的宽度要和活塞环的厚度匹配,气环的侧隙预留0.04-0.08mm,油环的侧隙稍小,保证刮油效果的同时不会出现卡环故障。活塞销采用全浮式设计,销座孔和连杆小头衬套的配合间隙在常温下有0.01-0.02mm的过盈,工作温度下达到间隙配合,活塞销两端的卡环槽深度要足够,避免运转时卡环脱出拉缸。连杆部分的杆身采用工字型截面,在保证强度的前提下尽可能降低往复运动质量,大小头的中心距公差要控制在±0.05mm,不然会影响发动机的压缩比,大头的剖分面采用斜切口设计,方便从气缸套里拆装活塞连杆组,

  连杆螺栓的预紧力要按照工艺要求分步拧紧,避免连杆大头变形导致轴瓦烧蚀。从应用场景来说,这套结构的尺寸参数适配1.5-2.0L排量的自然吸气汽油机,曲轴前端的带轮安装位可以驱动水泵、发电机、空调压缩机等附件,后端的法兰盘连接飞轮,把动力传递给离合器和变速器。建模过程中要注意运动干涉检查,曲轴转动到上止点、下止点位置时,活塞和气门的避让间隙要预留至少1mm,避免活塞顶气门的故障,连杆在摆动过程中不能和缸套内壁、曲轴平衡块发生干涉,平衡块的外形设计要在满足动平衡要求的前提下,尽可能减少曲轴箱的空间占用,降低整机的整体重量。这套结构的润滑路径也需要在建模时预留对应油道,曲轴主轴颈到曲柄销的斜油道角度要保证润滑油能顺利到达连杆大头轴瓦,

  连杆杆身的油道要把润滑油引导到活塞销座位置,冷却活塞底部同时润滑活塞销。实际生产中这套组件的动平衡要求很高,曲轴整体动平衡精度要达到G2.5级,活塞连杆组的重量差要控制在5g以内,同一台发动机的四个活塞重量差不能超过2g,不然高速运转时的惯性力会导致发动机抖动、异响,缩短整机使用寿命。
