自拧式螺旋挤水清洁拖把结构设计

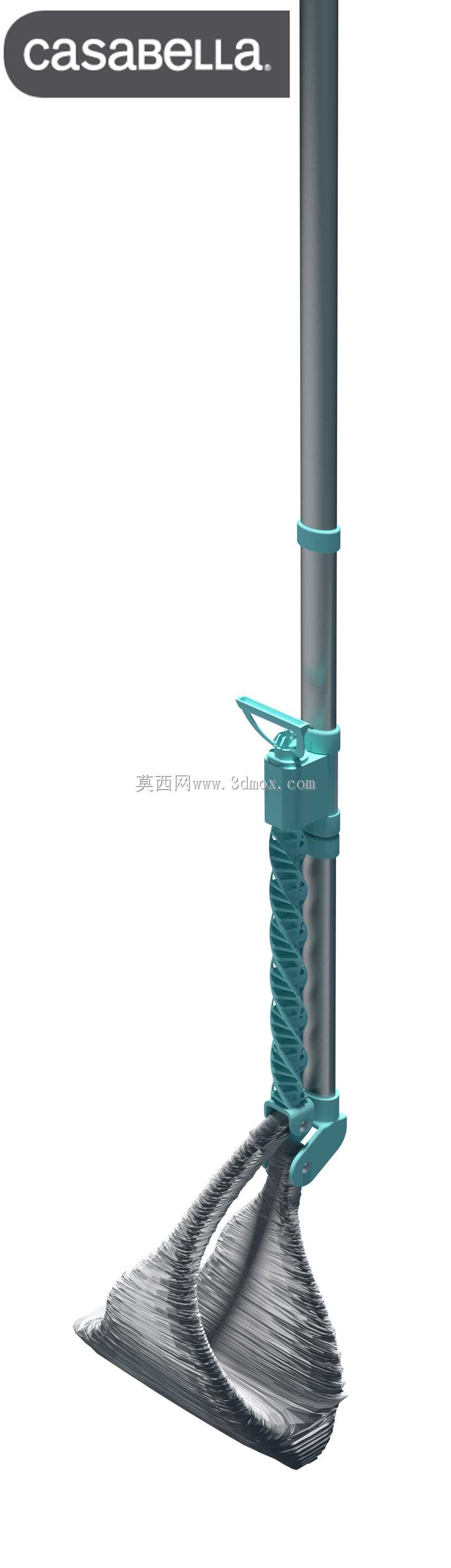

　　这款自拧式挤水拖把的结构设计，核心围绕家用及商用场景下的地面清洁后拖头脱水需求展开，区别于传统脚踩、手压式挤水结构，采用螺旋线缠绕牵引的挤水逻辑，适配日常瓷砖、木地板、水磨石等多种硬质地面的清洁作业，可在清洁完成后无需手部接触拖布即可完成挤水操作，避免脏污沾手的使用痛点。从结构组成来看，整体分为握持杆身、螺旋牵引组件、挤水执行架、拖布固定座四个核心部分，杆身采用金属圆管作为主体承载结构，表面做防滑包覆处理，握持段设置符合人手抓握弧度的凹凸纹理，减少长时间握持的疲劳感。螺旋牵引组件是整个结构的核心功能单元，采用等距螺旋线缠绕在杆身外侧，牵引绳采用高耐磨尼龙纤维编织材质，两端固定在拖布固定座的两个大头定位销上，

　　当使用者向上提拉挤水滑套时，滑套带动牵引绳沿螺旋线槽向上位移，迫使两根牵引绳相互扭转缠绕，同步带动下方的拖布固定座沿杆身轴向转动，将拖布内吸附的污水像拧湿毛巾一样挤压排出，挤水过程中滑套到达杆身上部的止动块位置时即达到最大挤水行程，此时拖布的含水率可控制在30%左右，适配不同地面的擦干需求，不会出现残留水迹滑倒的问题。挤水执行架采用工程塑料一体注塑成型，内侧设置与杆身匹配的导向滑套，保证上下滑动过程无卡滞，滑套与杆身之间预留0.2mm的配合间隙，避免长期使用磨损后出现晃动；执行架下方设置环形压边，在挤水过程中可对拖布上部进行限位，防止拖布随扭转力整体上窜，保证挤水作用力均匀作用在整个拖布幅面上。拖布固定座采用三角形流线型结构，

　　相比传统圆形拖座，三角形的尖端可深入家具边角、踢脚线缝隙等清洁死角，覆盖传统圆形拖布无法触及的区域，拖布采用超细纤维材质，通过卡扣结构固定在拖座上，可单独拆卸更换，降低后期使用成本。材料选型上，所有相互接触发生相对滑动、扭转的零件均采用尼龙材质，利用尼龙摩擦系数低、自润滑性好的特性，减少零件磨损，延长结构使用寿命，无需额外添加润滑脂即可保证动作顺畅；非摩擦受力的结构件采用HDPE或ABS材质注塑成型，兼顾结构强度与轻量化需求，整体重量控制在800g以内，长时间举持清洁不会产生过重的负担；中心承载轴采用不锈钢材质，避免长期接触污水出现锈蚀问题，相比碳钢材质的轴件，不锈钢轴无需做表面防锈涂装，不会出现涂层脱落污染地面的问题，同时不锈钢的表面粗糙度可控制在Ra0.8以下，与滑套配合时的滑动阻力更小。设计过程中针对椭圆轴的选型做了多轮验证，最初考虑采用椭圆碳钢轴传递扭矩，但市售标准椭圆碳钢型材的规格匹配度较低，定制加工的成本较高，最终选用圆形不锈钢轴搭配止转凸台的结构，既满足扭矩传递的需求，又能采用标准圆管型材加工，降低生产制造成本；止转凸台采用喷丸铆钉固定在杆身对应位置，铆钉头部做沉头处理，不会突出杆身表面影响滑套的正常滑动，铆钉固定位置经过拉力测试，可承受150N的轴向拉力不会脱落，满足长期反复提拉挤水的使用强度要求。弹簧复位组件设置在挤水滑套与上部止动块之间，挤水完成后松开滑套，弹簧的回弹力可带动滑套自动复位到初始位置，

　　拖布在自身弹性作用下恢复蓬松状态，无需手动下拉复位，简化操作步骤；弹簧采用不锈钢弹簧钢材质，表面做钝化处理，避免接触污水生锈，弹簧的弹力经过调校，复位推力控制在20N左右，既可以顺畅带动滑套复位，又不会因为弹力过大导致滑套快速下落撞击拖座产生异响。安装边界上，杆身总长度设置为1250mm，适配大多数成年人的站立操作高度，无需过度弯腰即可完成地面清洁，拖座的最大旋转直径为320mm，清洁幅面可覆盖常规家居清洁的效率需求，挤水滑套的最大行程为180mm，对应的拖布扭转圈数为2.5圈，经过实际湿拖测试，该扭转圈数下的挤水效率最优，既不会因为扭转圈数过少导致挤水不彻底，也不会因为扭转圈数过多导致牵引绳过度磨损、拖布纤维损伤。整个结构没有复杂的传动齿轮、连杆机构，零件数量控制在27个以内，组装工艺简单，普通流水线即可完成总装，后期使用过程中如果出现零件损坏，用户可自行拆卸更换对应配件，无需整体报废，符合民用清洁工具的易维护、低成本设计要求。
