铜钢MIG混合工艺石中焊接剑结构设计

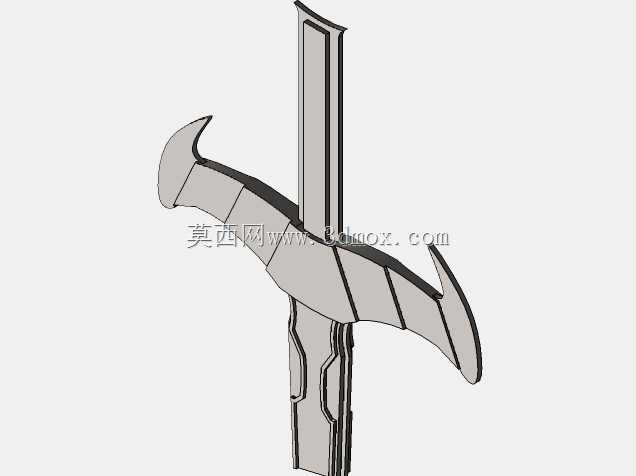

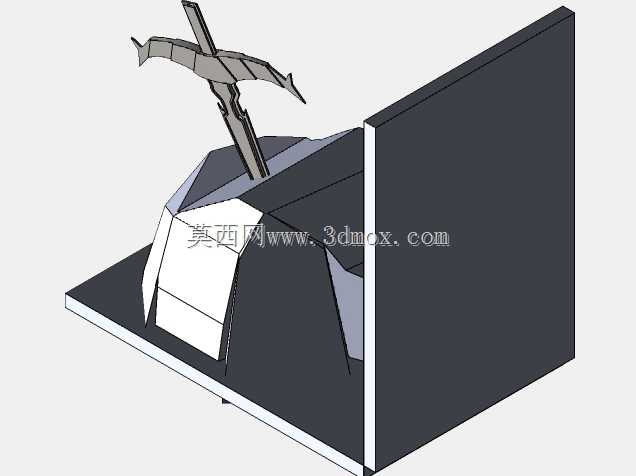

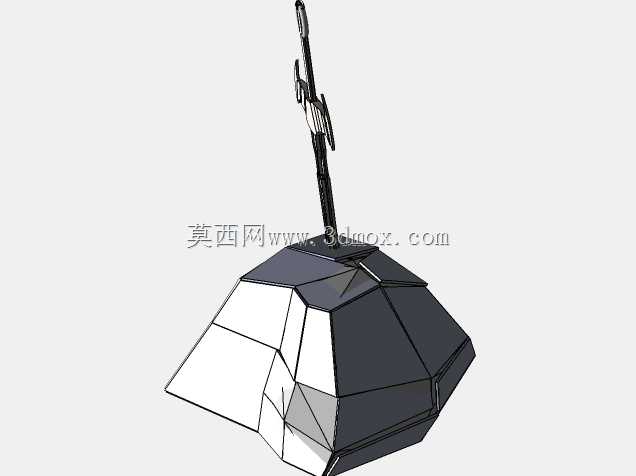

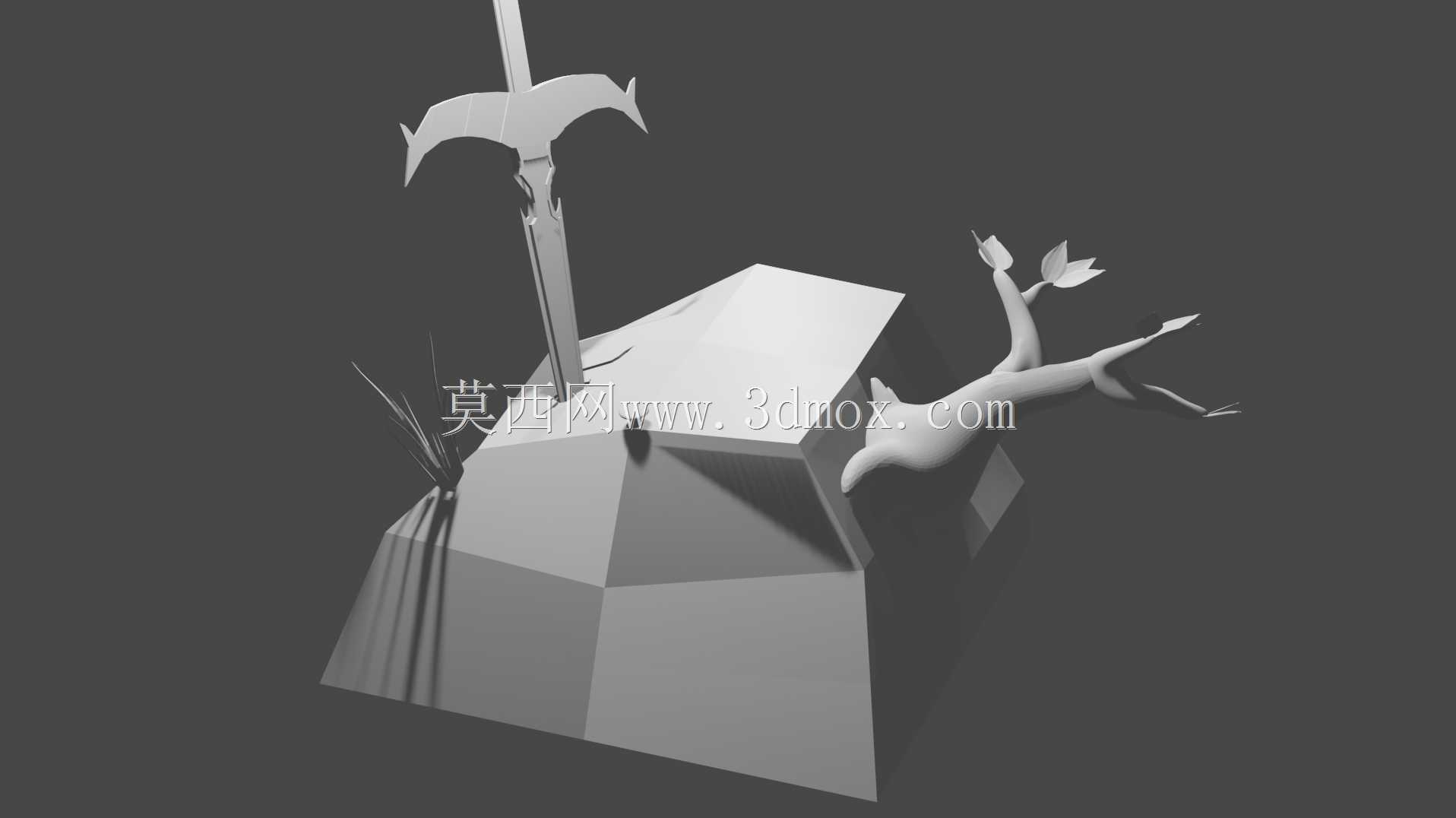

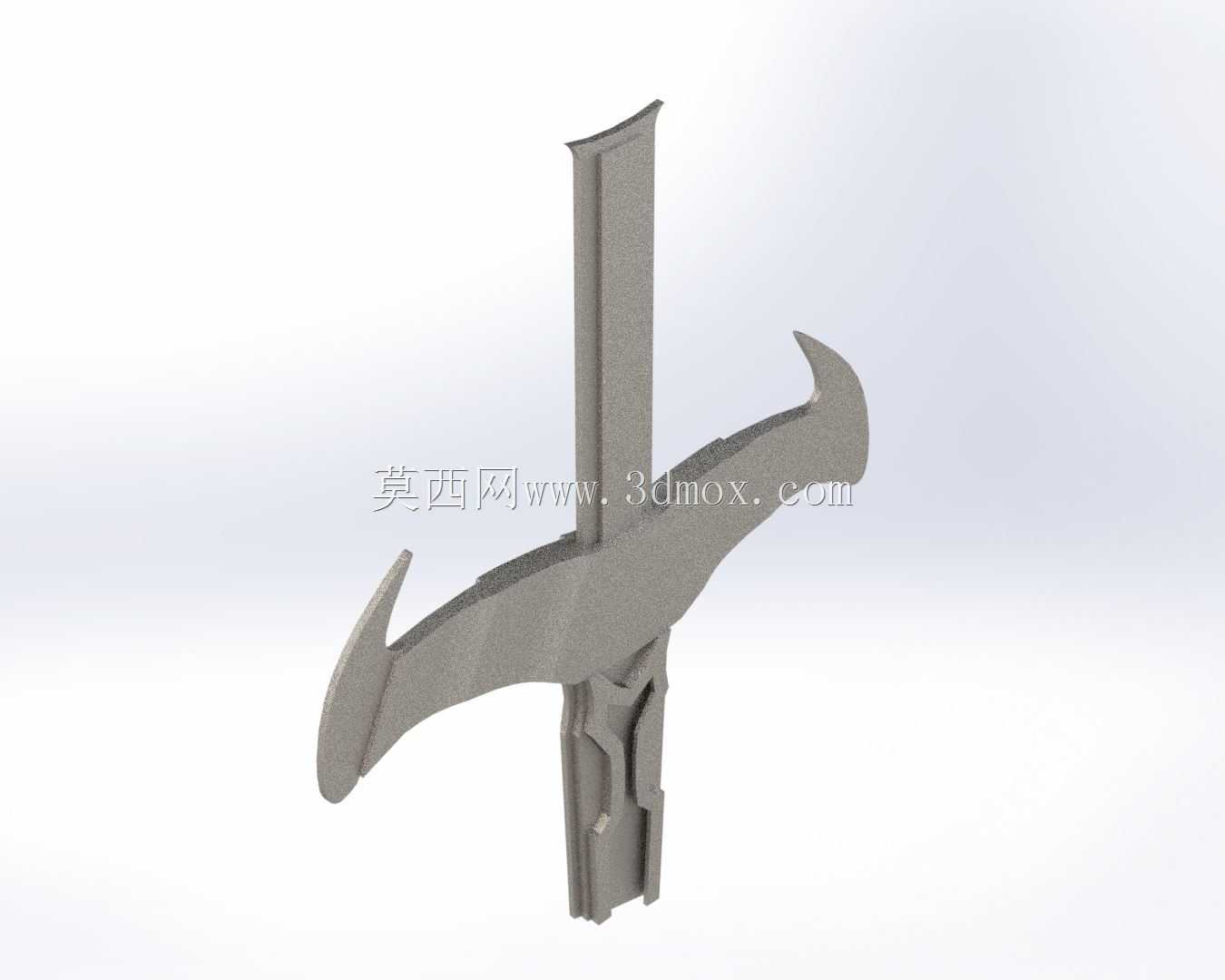

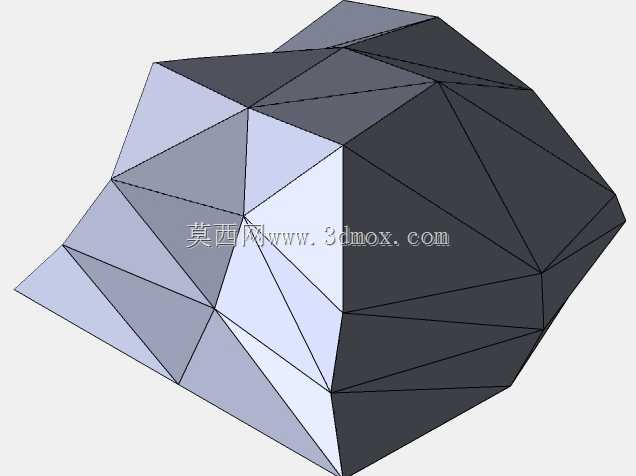

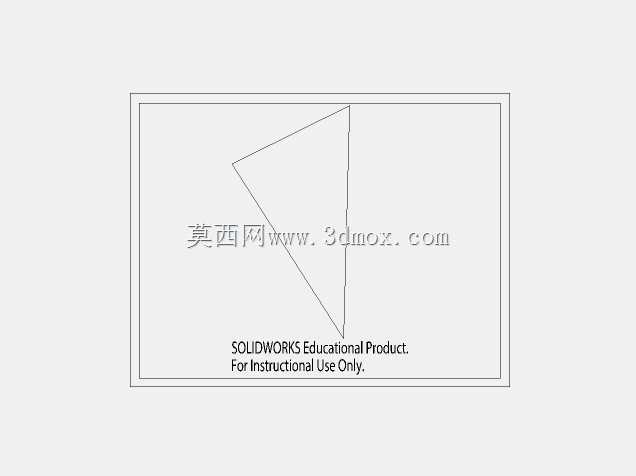

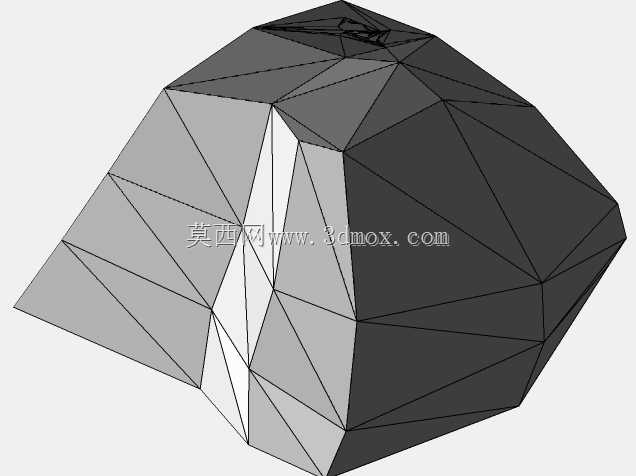

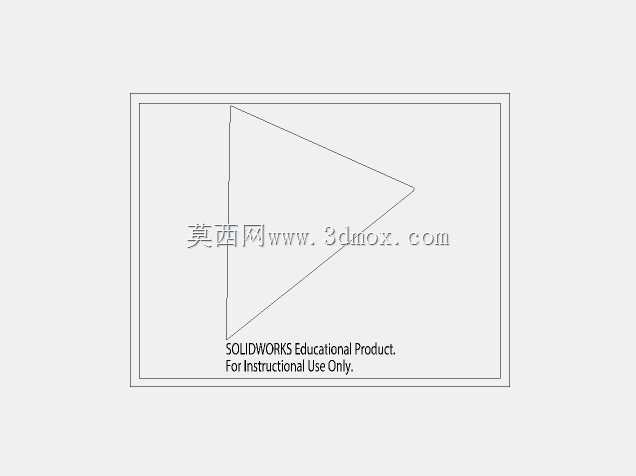

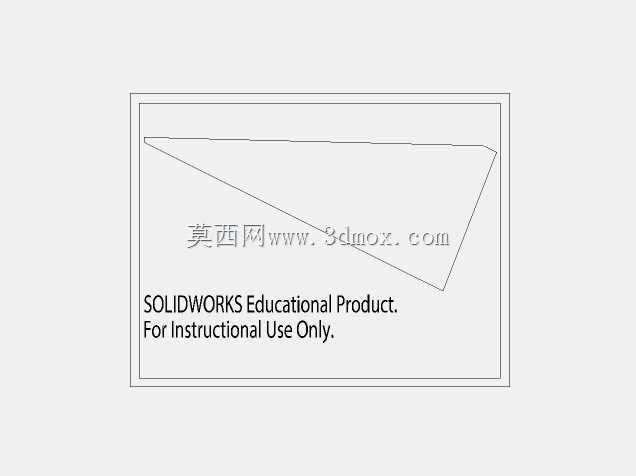

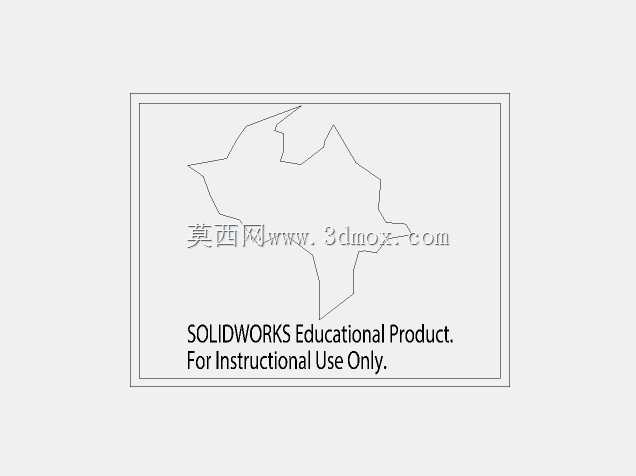

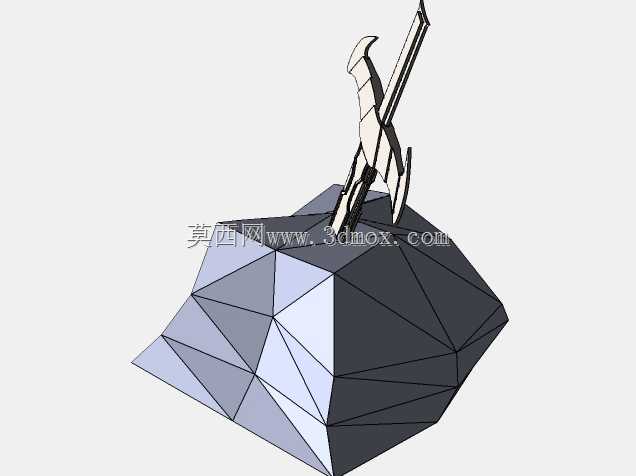

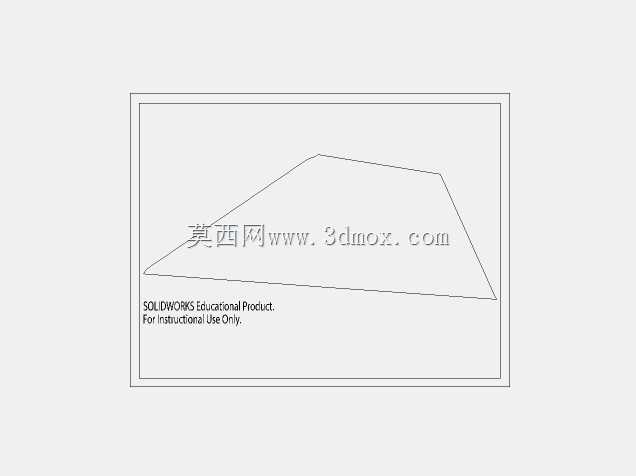

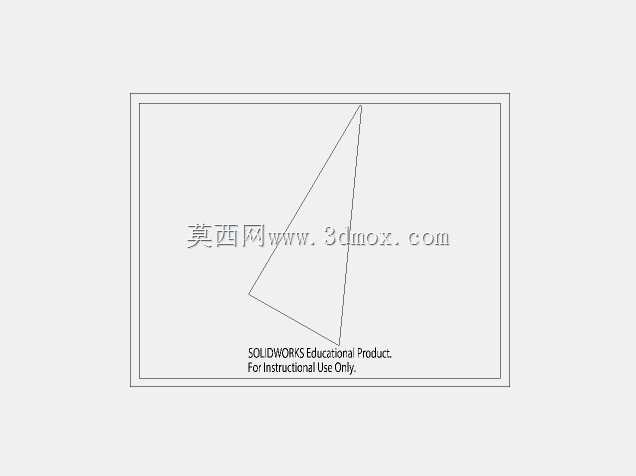

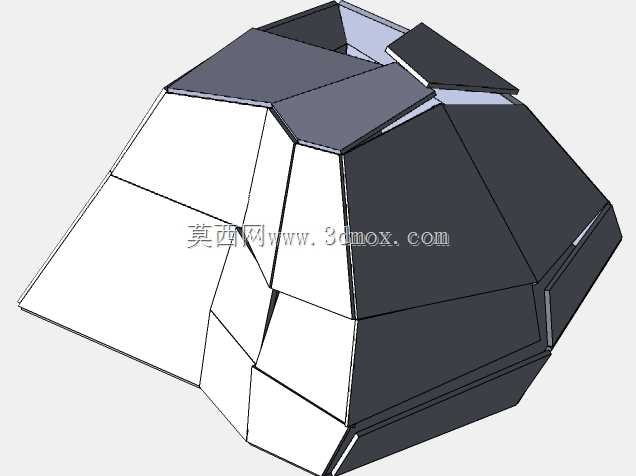

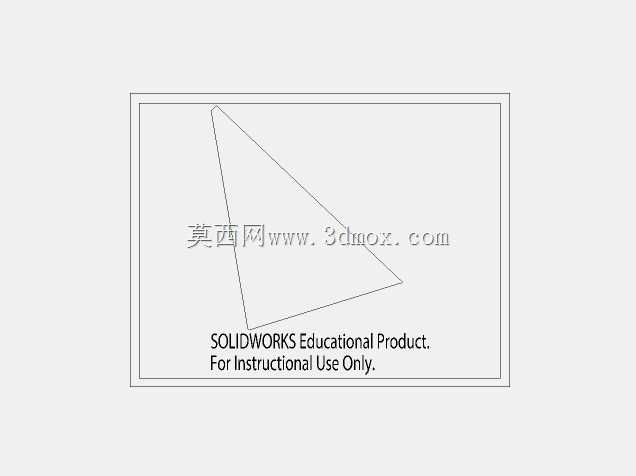

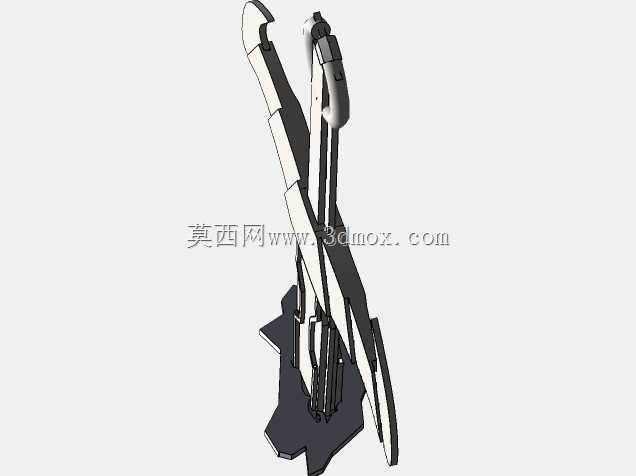

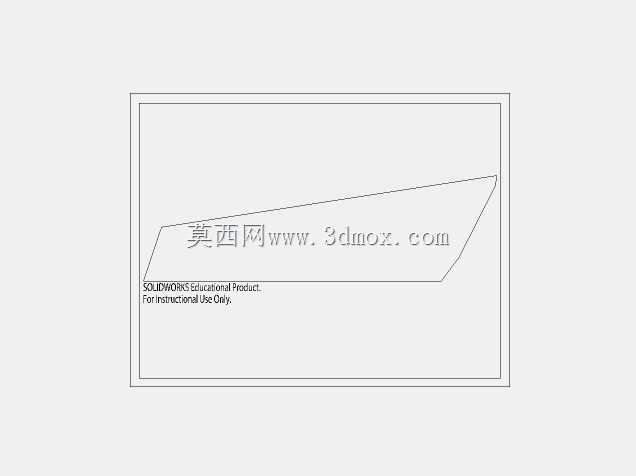

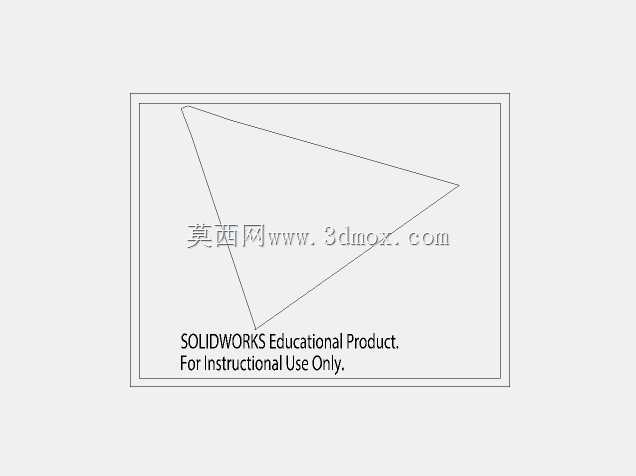

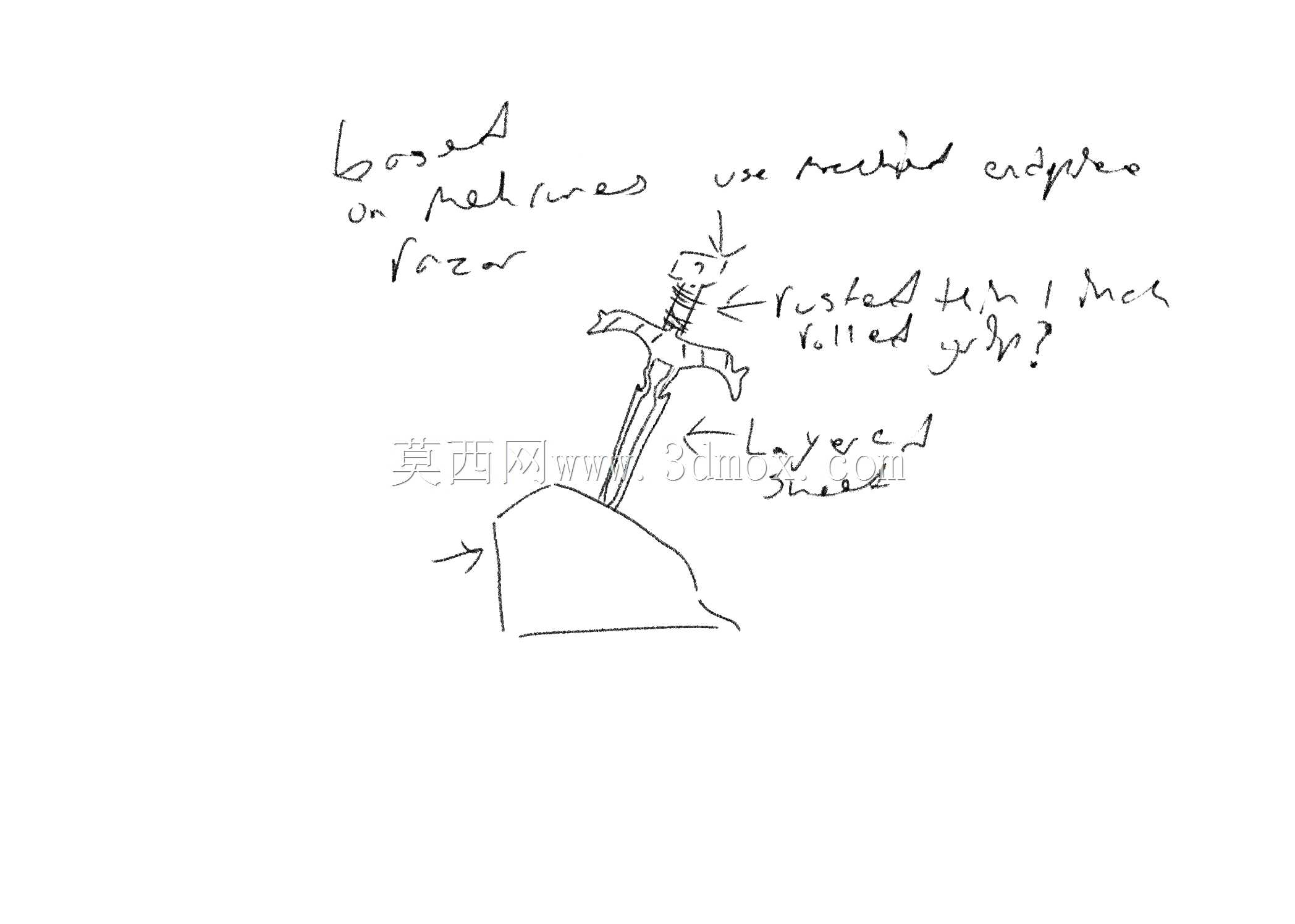

　　这款石中焊接剑的三维结构设计，核心围绕异种金属焊接工艺的实操落地展开，整体结构兼顾工艺展示属性与金属构件的力学合理性，可直接用于焊接技能实训的教学演示样件、金属艺术创作的结构参考，也能作为焊接工艺评定的辅助验证载体。从结构设计逻辑来看，剑体采用铜焊与钢MIG混合焊接的工艺组合，设计阶段就充分考虑了两种金属材料的热物理性能差异：铜材导热系数远高于钢材，焊接过程中热量散失速度快，因此在剑刃与剑身的衔接位置，特意设计了梯度过渡的坡口结构，坡口角度控制在35度到40度之间，钝边厚度预留1.2mm，既能够避免铜材焊接时出现未熔合缺陷，也能减少钢材侧的热影响区宽度，降低焊接残余应力导致的构件变形。剑身主体采用低碳钢型材作为基础承载结构，厚度设计为6mm，这个尺寸既能够保证剑体整体的结构刚性，在常规搬运、展示过程中不会出现弯折变形，也不会因为壁厚过大导致焊接过程中热量堆积过多，引发铜材侧的烧穿问题。铜质装饰部件的安装位置，设计了嵌入式的定位卡槽，卡槽深度为2mm，装配时可以先通过卡槽实现铜件与钢基体的预定位，不需要额外的工装夹具就能保证装配尺寸精度，焊接过程中也不会出现铜件移位的问题，有效降低焊接操作的难度，适配技能实训场景下学员的操作水平。从安装与使用边界来看，这款焊接剑作为工艺展示件，底部设计了10mm见方的安装定位凸台，可直接适配常规的石材、木质展示基座，凸台位置预留了2个M4的螺纹安装孔，安装时不需要对剑体主体进行二次加工，

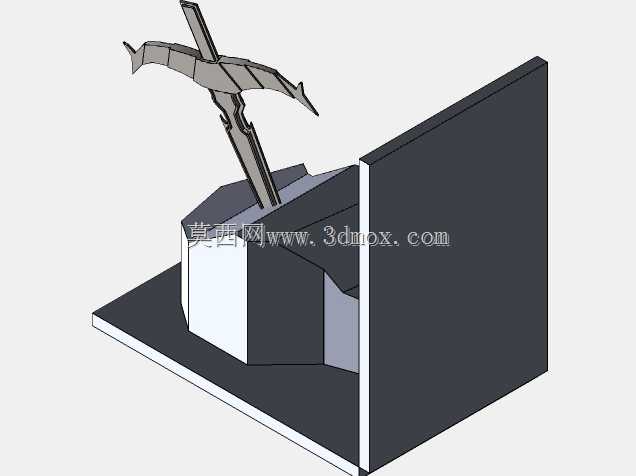

　　通过标准内六角螺丝就能完成与基座的固定连接，整体装配后的外露剑体长度控制在860mm，最大宽度处为72mm，整体重心距离安装凸台端面280mm，这个重心位置能够保证安装完成后整体结构的稳定性，即使是普通密度的木质基座也不会出现倾覆问题。在焊接工艺的结构适配设计上，针对铜钢异种金属焊接容易出现的裂纹、气孔缺陷，在衔接位置的钢基体侧设计了间距15mm、深度0.5mm的网状储油槽？不对，是排气纹路，这些细微的纹路能够在焊接过程中让熔池内部的气体顺利排出，减少气孔缺陷的产生，同时纹路形成的微观凹凸结构，能够增加铜焊料与钢基体的接触面积，提升焊接接头的结合强度，经结构力学仿真验证，该接头位置的抗剪切强度能够达到180MPa以上，

　　完全满足展示类构件的长期使用强度要求。剑体的外形轮廓设计参考了传统石中剑的造型比例，但所有曲面过渡都做了焊接工艺适配，所有转角位置的圆角半径都不小于3mm，避免出现尖角位置导致的焊接电流集中，减少焊接咬边缺陷的产生，同时也能避免后续打磨处理时出现应力集中的开裂问题。剑格位置采用钢铜拼焊结构，钢质骨架作为内部支撑，铜质饰片通过MIG点焊与骨架连接，焊点位置设计在饰片的内侧，焊接完成后经过表面打磨处理，外部看不到明显的焊点痕迹，兼顾结构强度与外观的艺术完整性。从实际应用场景出发，这款结构件除了作为技能竞赛的参赛作品原型，还可以用于焊接培训机构的实操教学样件，学员可以参照该结构的坡口设计、定位方式，练习异种金属的混合焊接操作，

　　掌握铜焊与MIG焊的参数匹配技巧；同时该结构也能作为金属艺术创作的参考模板，创作者可以在这个基础结构上调整纹饰、尺寸，衍生出不同风格的金属雕塑作品。在三维建模过程中，所有焊接位置的结构都做了工艺性校验，不存在无法施焊的死角位置，所有焊缝的操作空间都预留了至少15mm的焊枪操作距离，无论是采用手工MIG焊还是火焰铜焊，都能够顺利完成焊接操作，不需要制作特殊的异形焊枪或者辅助工装。剑体表面的纹理设计也结合了焊接工艺特点，剑身的锻纹效果可以通过焊接过程中的焊道堆叠自然形成，不需要后续额外的大量雕刻加工，降低后期处理的工作量，同时焊道形成的自然纹理也能更好的凸显金属焊接工艺的质感，契合焊接雕塑的艺术表达需求。针对长期展示的使用需求，结构设计时也考虑了不同金属接触的电化学腐蚀问题，在铜钢接触的非焊接位置，预留了0.1mm的间隙，后续可以填充密封胶进行隔绝，避免长期暴露在空气中出现接触腐蚀，延长作品的保存寿命。整体结构没有复杂的异形曲面，所有特征都可以通过常规的切割、折弯、焊接工艺完成加工，不需要使用五轴加工等特殊设备，普通的焊接加工车间就能够完成实物制作，加工门槛低，适配不同场景的制作需求。
