双扭臂扭转弹簧精密结构三维建模

　　做了快十年结构设计，经手的弹簧类零件少说也有上百种，这次做的这款双扭臂扭转弹簧，最初是给小型翻盖通讯设备的转轴结构做配套的，后来发现这类结构在很多小扭矩复位场景里都能用，就把参数做了通用化调整，适配更多安装场景。先从实际使用场景说，这类扭转弹簧最常见的部署位置，是需要绕簧体中心提供旋转复位力的铰接位置，除了最早对接的通讯设备翻盖，像小型电器的舱门卡扣、文具夹的扭力结构、小型工装的定位压臂、甚至户外灯具的翻盖复位结构里，都能见到同原理的零件，只是簧丝直径、圈数、扭臂角度会根据实际扭矩需求做调整。

　　说回这个模型本身的设计逻辑，首先确定的是簧丝直径，针对小扭矩复位场景选了1.2mm的弹簧钢丝，这个线径的成品弹簧扭矩范围刚好覆盖0.1N·m到0.5N·m的常用区间，不会因为线径太粗导致扳动阻力过大，也不会因为线径太细出现几次开合就塑性变形的问题。簧体部分做了三圈半的有效圈数，这个圈数是反复算过的，圈数太少的话，扭臂转动时的应力集中会很明显，寿命测试里往往几千次开合就会在扭臂和簧体的衔接位置出现裂纹；圈数太多的话，簧体的轴向长度会增加，占用的安装空间变大，不符合小型设备紧凑布局的要求。三圈半的圈数刚好能把扭转变形均匀分散在每一圈簧丝上，实际测试里两万次开合循环后，扭矩衰减能控制在5%以内，满足常规民用产品的寿命要求。

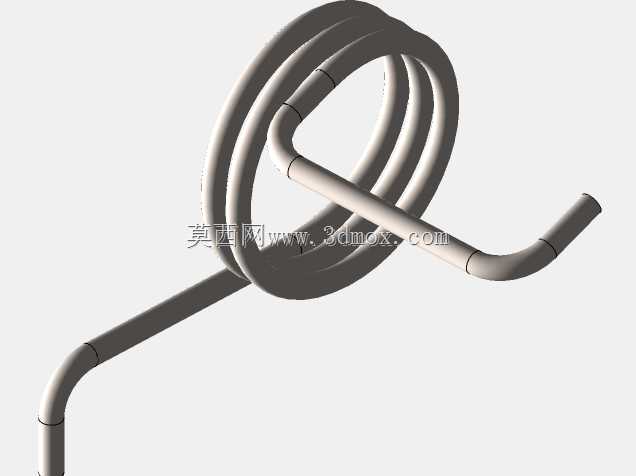

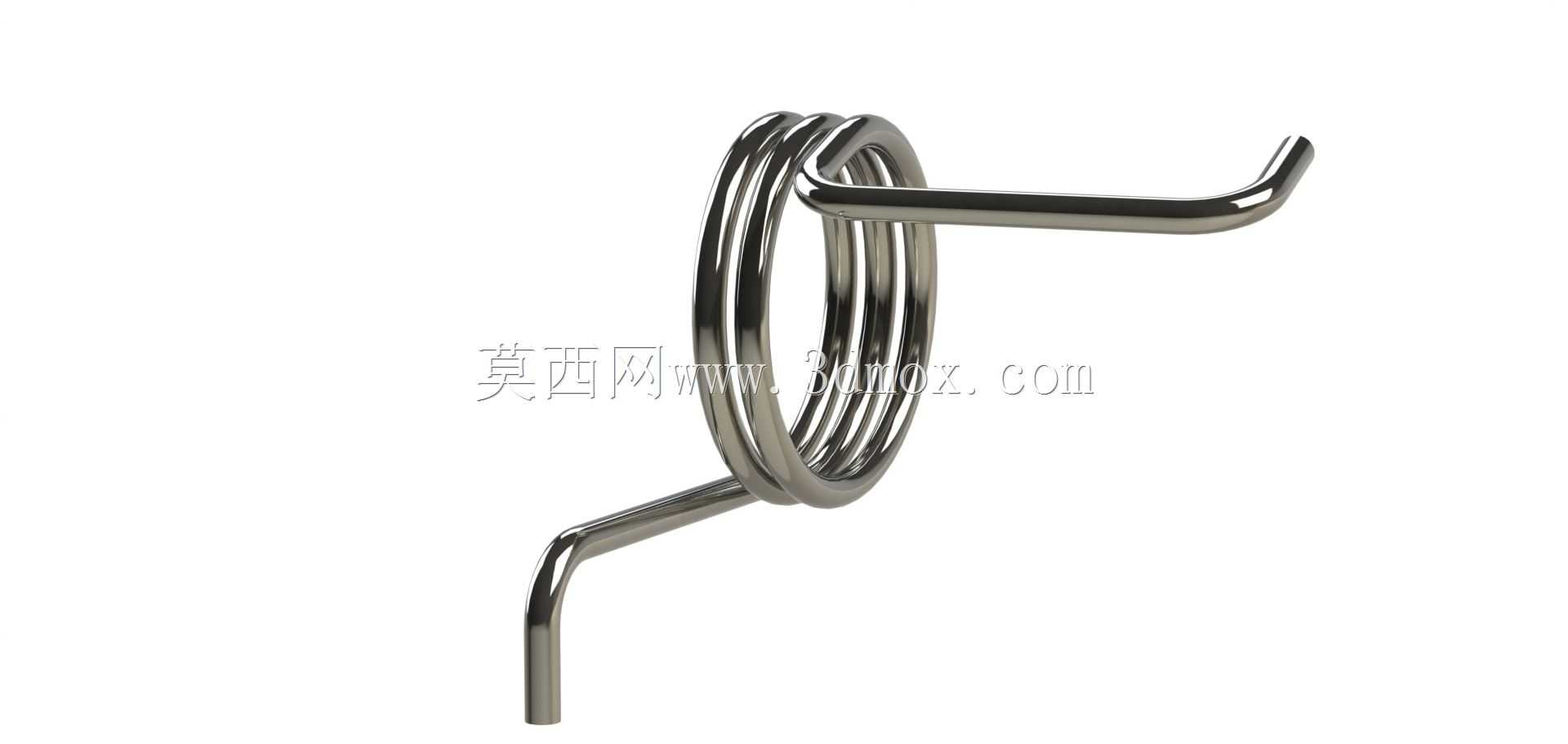

　　扭臂的设计是这个零件的重点，两个扭臂都做了直臂末端小角度弯折的结构，不是常见的直臂顶推结构。为什么做弯折？因为实际安装的时候，直臂末端和被驱动零件的接触位置如果是直角棱边，反复转动时很容易刮蹭零件表面，甚至把塑料件的安装位磨出凹槽，导致扭矩传递出现偏差。末端做15度的弯折，一方面能让接触位置从线接触变成小面接触，降低接触压强，减少磨损；另一方面弯折的端头能卡在被驱动零件的定位槽里，不会因为转动时的径向窜动出现扭臂滑脱的问题。两个扭臂的初始夹角设置成了82度，这个角度是根据安装位的初始状态定的——安装完成后，弹簧处于预扭状态，预扭角度大概8度，能提供初始的贴合力，让翻盖或者舱门在闭合状态下不会出现松垮晃动的情况，完全打开时的最大扭转角度控制在65度，这个角度下簧丝的最大切应力在材料许用应力的70%左右，留够了安全余量，不会因为过载出现断裂。

　　再讲安装边界的尺寸控制，簧体的中径做的是8mm，这个尺寸刚好能适配直径6mm的铰接销轴，簧体内壁和销轴之间留了1mm的间隙，一方面是给安装时的同轴度误差留余量，不会因为销轴和簧体不同心导致转动卡滞；另一方面弹簧扭转时簧圈直径会有微小变化，这个间隙能避免簧体抱紧销轴，导致转动阻力变大。簧体的轴向总长度是6.2mm，算上两端扭臂的弯折部分，整个弹簧在安装状态下的最大外轮廓尺寸是长28mm、宽14mm、高6.2mm，这个尺寸是按照小型通讯设备的转轴内部空间卡着做的，安装后不会和周边的壳体、排线、其他结构件产生干涉。建模的时候特意把扭臂和簧体衔接的位置做了R0.8的圆角过渡，这个位置是应力集中的高发区，很多新手建模的时候直接做直角衔接，后续做有限元分析的时候会发现这个位置的应力比其他位置高30%以上，很容易出现疲劳断裂，加了圆角过渡之后，应力能分散开，寿命能提升至少40%。

　　实际建模过程中，簧丝的螺旋线是用变螺距做的？不对，扭转弹簧的簧圈在自由状态下是并紧的，但是要考虑扭转时的圈间摩擦，所以自由状态下每一圈之间留了0.05mm的微小间隙，这个间隙肉眼几乎看不出来，但是能有效减少扭转时圈与圈之间的摩擦阻力，让扭矩输出更线性，不会出现转动时扭矩忽大忽小的情况。扭臂的直线度也做了约束，两个扭臂的轴线和簧体端面的平行度控制在0.1mm以内，不然安装的时候会出现扭臂歪斜，导致两侧受力不均匀，一边磨损快一边受力小，影响整体的复位效果。还有表面处理的细节，模型里做了抛光镀铬的效果，不是为了好看，是因为弹簧钢丝做镀铬处理之后，表面粗糙度能达到Ra0.8，一方面能提升防锈能力，在潮湿环境下也不容易生锈，另一方面光滑的表面能减少和安装位其他零件的摩擦，进一步提升动作的顺畅度。

　　之前给客户做样机测试的时候，最早的一版方案扭臂是直的，没有末端弯折，装到设备上之后翻盖开合了不到五百次，扭臂就把塑料转轴座的定位槽磨出了一个小坑，导致翻盖闭合的时候出现错位，后来改成了现在的弯折结构，再做测试就没出现过这个问题。还有一开始圈数做的是两圈半，做寿命测试的时候八千次就断了，断口就在扭臂和簧体的衔接位置，后来把圈数加到三圈半，又加了衔接圆角，寿命测试做到两万次都没出现问题，扭矩衰减也在合格范围内。很多人觉得弹簧是小零件，随便画画就行，真到实际量产的时候，这些细节差一点，整批产品的不良率就会上去，尤其是这种用在频繁开合位置的弹性零件，每一个尺寸、每一个角度、每一个圆角，都是要结合实际使用场景反复调整的，不是照着标准件库随便调个参数就能用的。
