便携式高压储气瓶组结构设计方案

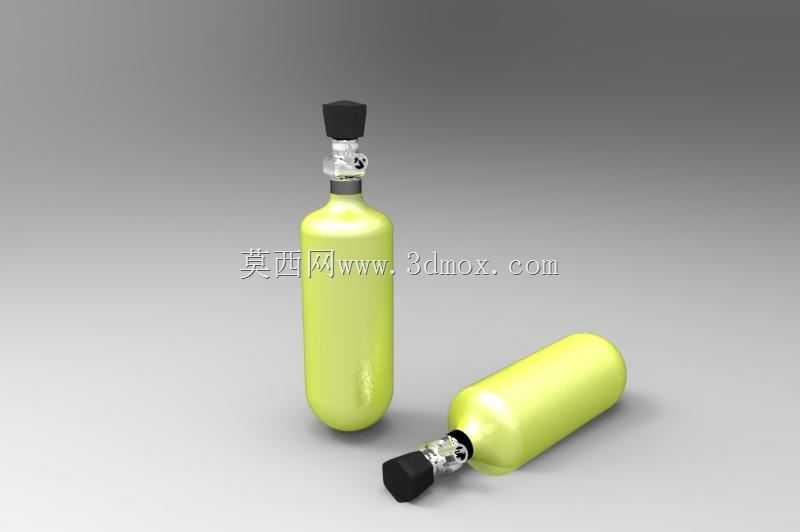

　　这套承压储气瓶结构，主要面向户外应急供气、小型气动工具动力供给、便携检测设备气源配套这类场景，区别于固定式大型储气罐，整体设计优先考虑单人携行的便利性，同时兼顾高压工况下的结构可靠性。从结构组成来看，整套装置包含圆柱形承压筒体、顶部启闭阀组、端部密封防护帽三个核心部分，筒体采用等壁厚圆弧封底设计，底部做了圆弧过渡处理，避免直角结构带来的应力集中问题，在15MPa额定工作压力下，筒壁应力分布均匀，不会出现局部应力超限的情况。顶部阀组采用集成式设计，将截止阀、安全泄压结构、充气接口整合为一个整体组件，减少了外接管路的连接点，也就降低了高压工况下的泄漏风险，阀组与筒体的连接采用细牙锥螺纹配合厌氧胶密封，

　　安装时按照规定扭矩旋紧即可满足密封要求，不需要额外加装密封垫片，后期维护拆解也更方便。端部的黑色防护帽采用软质耐磨材质，一方面在携行过程中保护阀组不受磕碰，避免阀杆受外力变形导致启闭失效，另一方面也能在气瓶倾倒时起到缓冲作用，减少阀组直接撞击硬质地面的冲击力。从安装边界来看，单瓶筒体直径控制在70mm范围内，整体长度不含阀组为280mm，安装阀组和防护帽后的总高度为340mm，既可以单瓶独立使用，也可以通过定制抱箍将多瓶组并联固定在设备机架上，作为小型气动系统的气源储备。设计过程中优先考虑了实际使用的痛点：传统小型气瓶往往存在阀组突出易磕碰、筒体底部放置不稳的问题，这套结构将筒体底部的圆弧半径做了优化，直立放置时接触面积足够，

　　在平整的硬质地面上不会轻易倾倒；阀组的启闭旋钮做了防滑纹理设计，佩戴劳保手套也能轻松操作，不需要借助额外工具。在壁厚设计上，按照常用的6061铝合金材质做强度校核，额定工作压力下的安全系数取3.5，满足便携压力容器的常规设计要求，筒体内壁做了阳极氧化处理，避免长期存储压缩气体时内壁出现腐蚀，影响气体纯度或者降低结构强度。实际使用场景中，这类气瓶可以配套便携式气动打标枪、小型气密性检测设备、应急呼吸装置使用，相比大容量固定式储气罐，不需要铺设长距离输气管路，适合野外作业、高空作业这类管路铺设不便的工况。并联使用时，可以根据用气量需求选择2瓶、4瓶或者6瓶的组合方式，通过统一的汇流排连接输出，

　　输出压力可以通过外接减压阀调整到适配设备的工作压力范围。结构建模过程中，对所有配合面做了公差匹配，阀组与筒体连接的螺纹公差按照6H/6g的配合精度设计，密封面的粗糙度控制在Ra1.6以下，保证金属面接触密封的可靠性；防护帽与阀组的配合采用卡扣式结构，不需要旋转拧紧，插拔即可完成拆装，日常充气、检查阀组状态时操作效率更高。另外，筒体的外表面做了防滑磨砂处理，手持时不容易打滑，即使手上沾有油污或者水渍，也能稳定握持，减少失手跌落的风险。考虑到户外使用的环境适应性，整套结构没有易损的薄壁外露部件，所有突出结构都做了圆角过渡，不会勾挂作业人员的衣物或者随身工具，携行时可以放在工具包侧袋，也可以通过专用背带挂载在腰带上，不会占用过多的作业空间。在结构验证阶段，重点校核了筒体受侧向冲击时的变形量，按照1.2米高度自由跌落至水泥地面的工况做仿真分析，筒体的最大变形量在弹性变形范围内，不会出现开裂或者永久变形，阀组在冲击后仍能正常启闭，满足便携设备的抗跌落要求。
