比亚乔摩托维修固定支撑工装结构

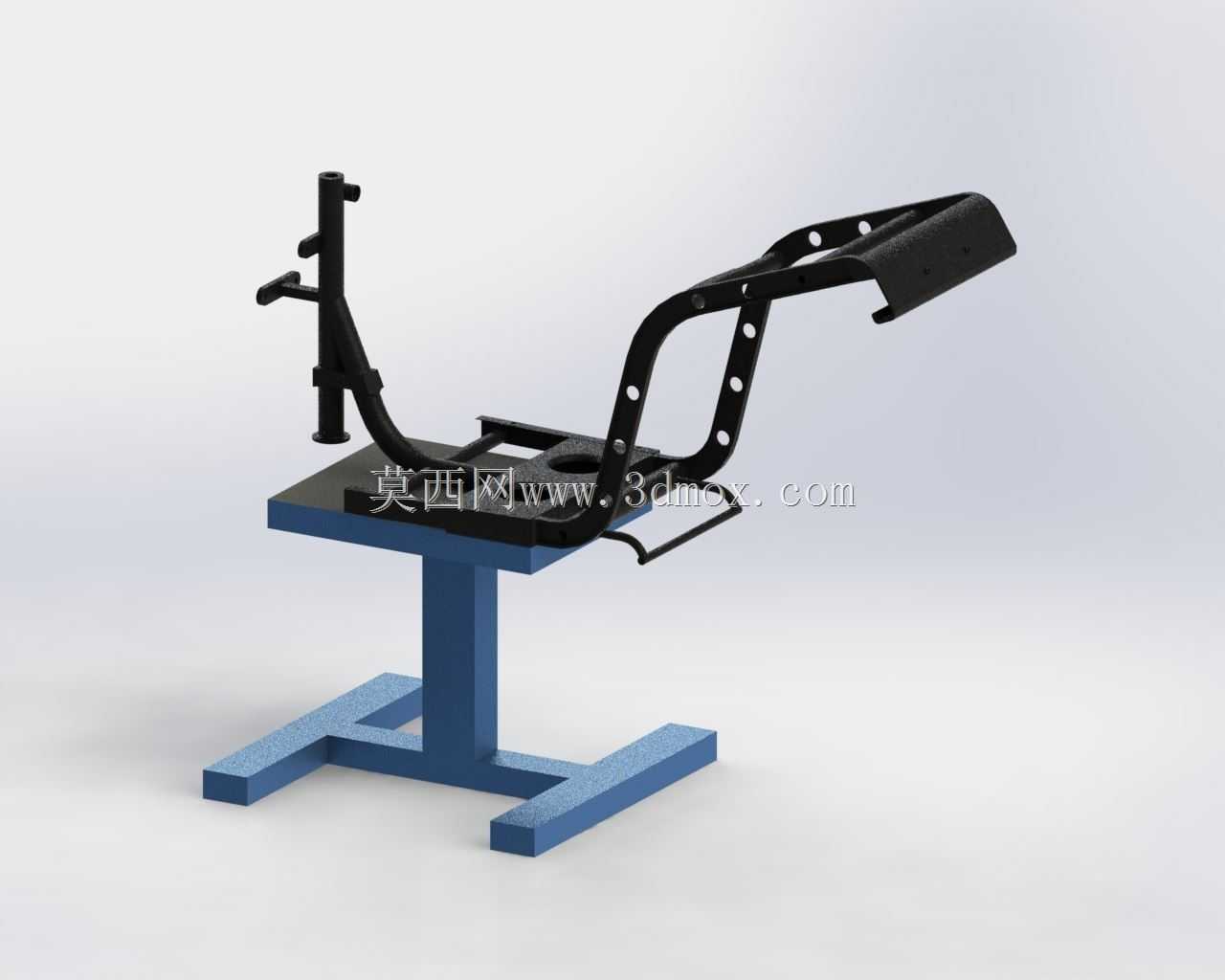

　　这套支撑结构主要面向两轮摩托维保场景设计，针对比亚乔系列车型的车架固定需求开发，日常多用于机车售后门店、摩托改装工坊的车辆检修作业，能够在拆检动力总成、调校走线、更换外观覆盖件时提供稳定的车身定位，避免维保过程中车身侧倾、移位带来的操作误差甚至部件磕碰损伤。结构整体采用分体式设计，底部为十字交叉的落地支撑脚，单支支撑脚长度控制在450mm区间，整体落地投影尺寸控制在800*700mm范围内，不会过多占用维保工位的操作空间，支撑脚采用等边角钢拼焊成型，接触地面的端面预留了橡胶防滑垫安装位，能够适配环氧地坪、水磨石、水泥地面等不同维保场地的地面条件，避免架体受力时出现滑移。中间的立柱采用矩形方管焊接结构，立柱高度设置为720mm，

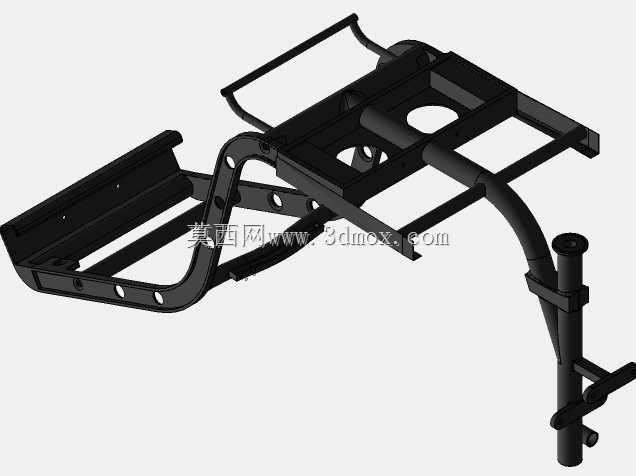

　　刚好匹配维修人员站立操作的舒适作业高度，不需要操作人员过度弯腰或者抬臂就能完成大部分车身部件的拆装作业，立柱与底部十字支撑脚之间设置了三角加强筋板，满焊处理后能够承受最大150kg的垂直载荷，完全覆盖整备状态下踏板车型的车架主体重量。上部的定位结构分为两个功能区，靠前的弧形托块完全贴合比亚乔车型车架下沿的弧度，托块表面包裹3mm厚的丁腈橡胶层，夹紧时不会刮伤车架的漆面或者金属表层，托块旁设置的快压式锁紧手柄，能够在车架落位后快速扳动锁紧，不需要额外借助扳手等工具就能完成固定，单步操作耗时不超过5秒，能够大幅提升维保作业的换件效率。靠后的悬臂式支撑臂对应车身尾部的安装孔位设计，臂身上开设了多组等距调节孔，孔位间距设置为40mm，

　　能够根据不同年款车型的轴距差异调整支撑位置，适配同品牌下多款踏板车型的固定需求，支撑臂末端的压块同样做了软质包裹处理，压紧时不会损伤车尾的塑料覆盖件。左侧延伸出的立式挡杆结构，主要用于限制车身前部的侧向位移，挡杆上套有可滑动的橡胶护套，能够根据车把的转向角度调整限位位置，在拆检前减震、转向轴承这类部件时，能够避免车头部分突然偏转碰伤操作人员。整套结构的所有棱角位置都做了R3的圆角倒钝处理，没有突出的尖锐边角，避免操作人员在工位移动时被剐蹭受伤，所有焊接位置都做了打磨清渣处理，表面喷涂哑光耐磨涂层，长期接触机油、清洗剂这类维保常用耗材也不会出现涂层脱落生锈的问题。安装时不需要在地面打膨胀螺栓固定，整体为焊合一体式结构，

　　到场后直接放置在平整地面即可投入使用，搬迁工位时仅需两人抬运就能转移，不需要复杂的拆装流程。在实际维保作业中，这套结构能够替代传统的通用举升机对踏板车型的固定功能，对于仅需要拆装车身覆盖件、检修电路、更换传动部件的作业场景，不需要将整车举升，仅需将车架主体固定在该工装上，就能留出足够的下部操作空间，相比通用举升设备的使用成本更低，操作流程更简便，尤其适合小型摩托维修门店的日常作业需求，也可用于摩托改装店的定制化部件试装定位，在调整车身姿态、测试改装件匹配度时提供稳定的基准支撑。
