带太阳能电池板的立方星结构设计方案

　　在近地轨道微纳卫星的研发落地场景中，立方星凭借标准化的尺寸接口、较低的发射成本与快速迭代的研发周期，成为高校航天载荷验证、商业航天窄带通讯、近地空间环境探测任务的核心载体之一。本次呈现的立方星结构，采用6U标准立方星的尺寸边界设计，整体外轮廓为规整立方体构型，单星体外包络尺寸严格匹配6U立方星的通用发射适配器接口要求，可直接适配主流的多星部署释放机构，无需额外定制转接结构，能大幅缩短卫星从总装到发射适配的流程周期。

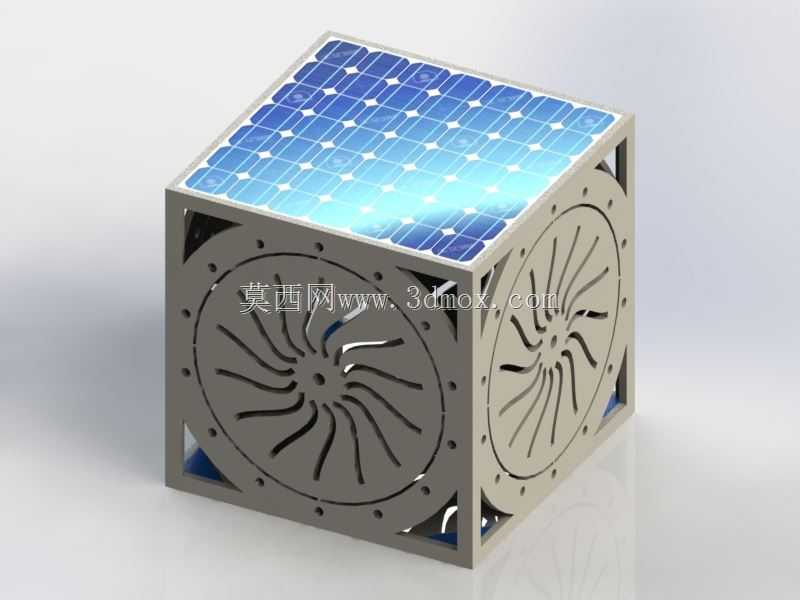

　　从结构功能布局来看，该立方星的顶面整面铺设高转化率的太阳能电池阵，电池片采用规整的矩阵式排布，预留了电池片串焊的走线间隙与互连片安装位置，电池阵与星体框架之间设置有绝缘隔热垫层，避免空间环境下的温度交变导致电池片与金属框架之间出现短路风险，同时垫层的压缩量经过核算，可承受发射阶段的过载冲击与振动载荷，不会出现电池片移位、碎裂的问题。星体的四个侧立面均采用镂空式框架结构，每个立面设置有圆形的载荷安装法兰面，法兰面上均匀分布有螺纹安装孔位，可根据不同任务需求搭载星载计算机、通讯模块、姿控飞轮、空间探测传感器等不同功能载荷，法兰面的平面度公差控制在0.05mm以内，保证载荷安装后的定位精度，满足姿控部件的安装基准要求。

　　侧立面的镂空区域采用辐射状的筋条结构设计，这种结构并非单纯的减重设计，筋条的走向经过拓扑优化计算，在保证整体结构比刚度的前提下，最大化预留了星载载荷的散热通道，空间环境中星体内部设备工作产生的热量可通过筋条之间的镂空区域直接向冷黑空间辐射，同时筋条的厚度与截面尺寸经过力学仿真验证，可承受发射阶段15g的轴向过载与横向随机振动载荷，不会出现结构共振或屈服变形的问题。星体框架整体采用一体化铣削加工的成型方案，框架的棱边位置均设置有R2的圆角过渡，避免加工过程中的应力集中，同时也防止总装操作过程中锐边划伤操作人员或损坏星载线缆。

　　在安装边界的设计考量上，该立方星的内部预留有标准化的载荷安装导轨，导轨的间距符合6U立方星的内部堆叠规范，可按照功能模块将星载设备分层安装，每层安装板均设置有快拆锁止结构，方便总装阶段的设备调试与更换，导轨与星体框架之间采用螺钉连接，连接位置设置有减震阻尼垫，可过滤发射阶段的高频振动，保护内部精密电子设备。星体的太阳能电池阵的输出线缆通过框架棱边的穿线孔引入星体内部，穿线孔位置设置有橡胶护线圈，避免线缆在振动过程中被金属棱边磨损导致绝缘层破损，同时穿线孔周边预留有密封胶涂覆槽，可根据任务需求进行整星的半密封处理，适配低轨道的原子氧防护要求。

　　从实际应用的适配性来看，该结构可兼容多种近地轨道任务需求，当用于窄带通讯任务时，可在侧立面的法兰位置安装通讯天线与射频模块，顶面太阳能电池阵可提供整星约80%的在轨供电需求，配合星载蓄电池组可实现卫星全周期的能源供给；当用于空间环境探测任务时，可在镂空位置安装粒子探测器、温度传感器等探测载荷，镂空结构不会遮挡传感器的探测视场，保证探测数据的准确性。结构的整体重量控制在6U立方星的标准重量范围内，框架材料选用航天常用的铝合金材质，在保证结构强度的前提下尽可能降低结构自重，预留出更多的重量配额给有效载荷，提升单星的任务搭载能力。

　　在设计细节的处理上，星体每个侧立面的法兰周边都预留有姿控喷管的安装位置，可适配冷气姿控系统的安装需求，喷管的安装角度经过核算，可实现卫星三个轴向的姿态调整，配合星载姿控传感器可实现对地指向精度优于0.5度的控制要求。框架的所有外露金属表面均做了导电氧化处理，避免空间环境下的静电积累，整星的等电位连接点统一设置在星体底部的对接法兰位置，可与发射适配器的接地端可靠连接，保证发射阶段的静电泄放通路顺畅，避免静电放电损坏星载电子设备。
