装配厂L型转弯皮带输送设备结构设计

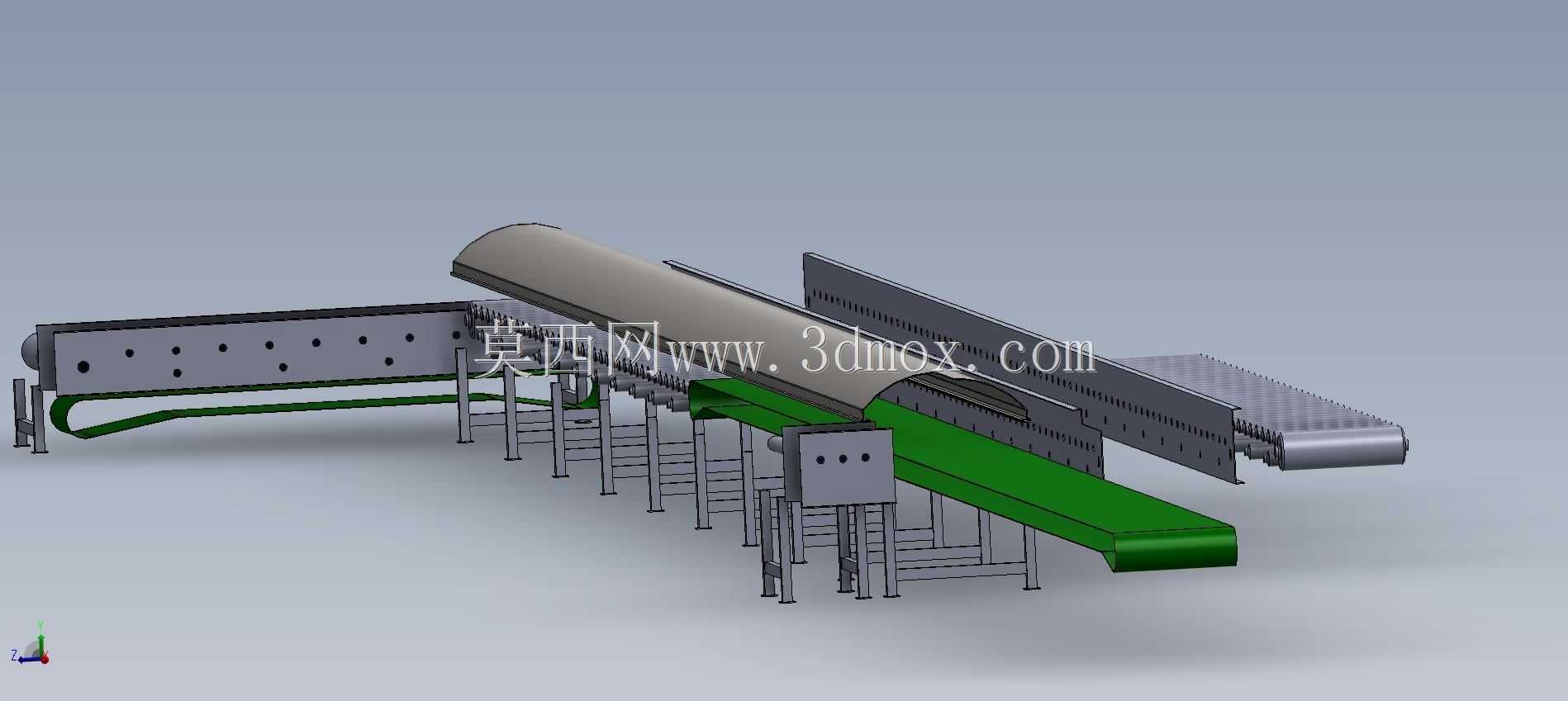

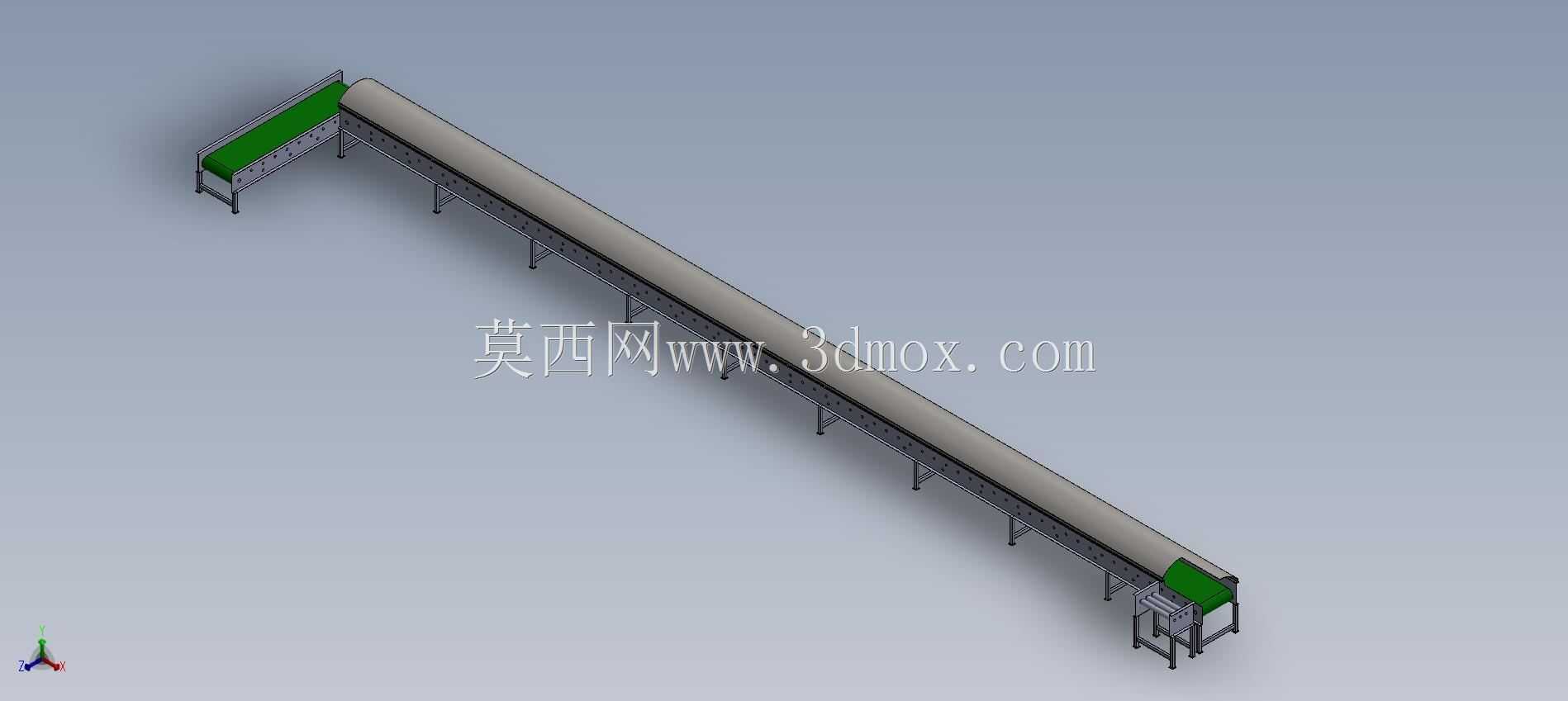

　　设备主体采用分段式铝型材机架作为承载主体，型材选型兼顾了长距离输送的刚性需求与轻量化安装要求，直线段机架每隔固定间距设置可调式支撑脚，可根据现场地面平整度调整支撑高度，调整范围覆盖常规车间地面的高程误差，保证输送皮带的整体水平度，避免皮带运行过程中出现跑偏、撒料的问题。两端的转弯段采用小半径圆弧导向结构，皮带内侧设置导向条与圆弧导轨配合，保证转弯过程中皮带不会出现侧向滑移，转弯段的端部设置独立的接料平台，平台表面铺设防滑耐磨衬板，承接来自上层作业台推送下来的包装成品，接料平台与皮带面的高度差控制在极小范围内，避免物料滑落过程中出现磕碰、翻转。驱动单元设置在长直线段的末端位置，采用减速电机搭配驱动滚筒的结构，这套L型布局的皮带输送设备，主要面向装配车间跨工位的成品转运场景设计，解决直线输送无法适配车间拐角区域、不同作业层级间物料流转的痛点。在装配生产场景中，多数车间的作业区会根据工序排布划分不同高程的作业台，包装完成的成品需要从高程稍高的末端包装工位，沿车间通道拐角转运至下层的分拣码垛区域，常规直线输送设备无法适配90度转向的通道布局，若采用多段直线输送拼接，会在转角位置出现物料卡滞、掉落的问题，同时多段设备的驱动独立设置会增加运维成本与故障点。这套输送设备整体采用一体化的转弯段设计，将长距离直线输送段与两端的90度转弯接料段整合为一套完整系统，避免了多段拼接带来的对接间隙问题。从结构设计逻辑来看，

　　驱动滚筒表面做滚花包胶处理，增大与皮带接触面的摩擦力，避免重载工况下出现皮带打滑；张紧机构设置在驱动端两侧，采用螺杆调节式张紧结构，可根据皮带长期运行后的拉伸量调整张紧度，调节行程覆盖皮带全生命周期的伸长量需求，无需频繁裁剪更换皮带。从安装边界来看，设备的长直线段长度可根据车间实际通道长度做模块化调整，转弯段的转弯半径固定为适配常规包装箱体的最小转弯尺寸，可通过的物料最大宽度与转弯段的有效输送宽度匹配，设备整体宽度控制在车间人行通道的预留宽度范围内，不会占用过多车间通行空间；设备的进料端高度适配上层包装作业台的出料高度，出料端高度适配下层分拣工位的接料高度，两端无需额外设置过渡坡道即可完成物料的顺畅流转。在功能特性上，

　　输送面采用平皮带结构，适合输送规则包装的箱体类成品，皮带表面的摩擦系数可保证物料在倾斜角度极小的长距离输送过程中不会出现下滑，两端转弯段的输送速度与直线段保持完全同步，避免物料在转角位置因为速度差出现堆积；机架下方预留了电气布线的线槽空间，可根据产线需求加装速度传感器、物料检测光电开关，实现与上下游设备的联动控制，当上游工位无物料输出时可自动降速待机，降低空转能耗。设计过程中重点考量了装配车间的实际运维需求，所有滚筒的轴承座均采用快拆式结构，后期更换轴承或滚筒时无需拆解整段机架，仅需松开固定卡扣即可完成部件更换；皮带的更换也可通过拆卸转弯段的侧护板完成，无需将整段设备移位，大幅降低后期运维的时间成本。设备的支脚底部设置减震橡胶垫，

　　可抵消长距离运行过程中产生的小幅振动，避免振动传递到车间地面影响周边精密装配工位的作业精度；侧护板采用透明亚克力与钣金组合的结构，既可以观察皮带内部的运行状态，也可以防止物料从皮带侧边掉落，同时避免操作人员的衣物卷入输送机构。针对装配厂常见的多规格包装成品输送需求，设备的两侧导向护栏采用可调节式设计，可根据输送箱体的宽度调整护栏间距，适配不同尺寸的成品转运需求，护栏表面包裹软性防撞条，避免箱体与护栏硬接触出现包装表面划伤。整套设备的结构设计完全围绕装配车间的实际物流路径展开，没有冗余的功能结构，所有部件的选型均以稳定可靠、易维护为核心，能够长时间连续运行适配装配车间的两班制作业需求，无需频繁停机维护。
