手动液压集成式制砖设备结构设计

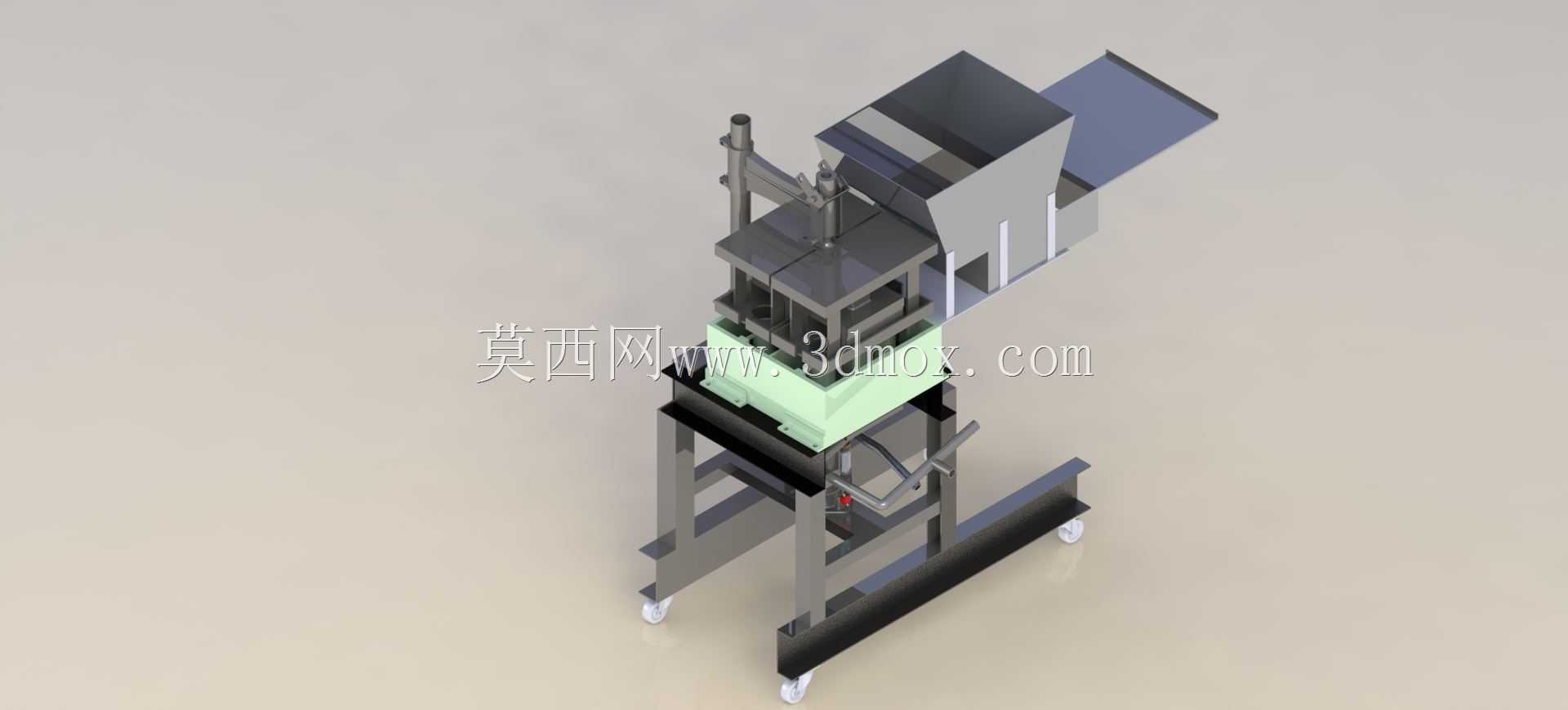

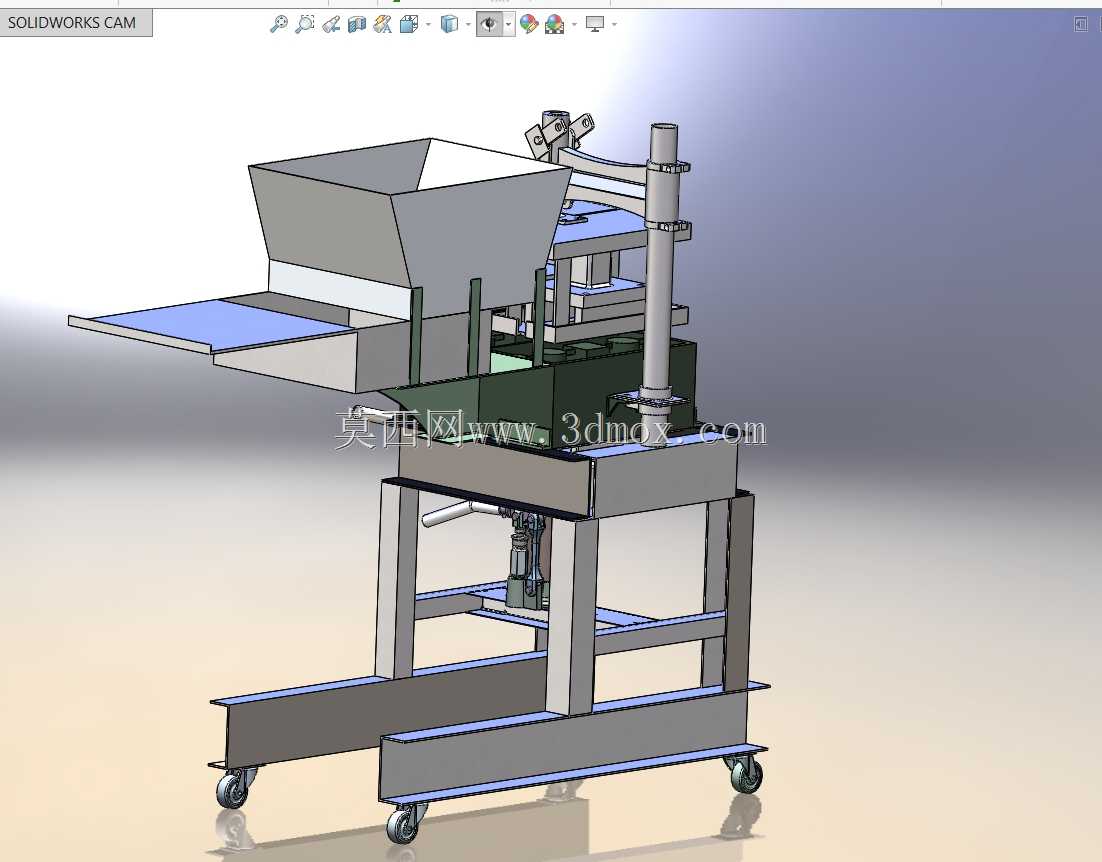

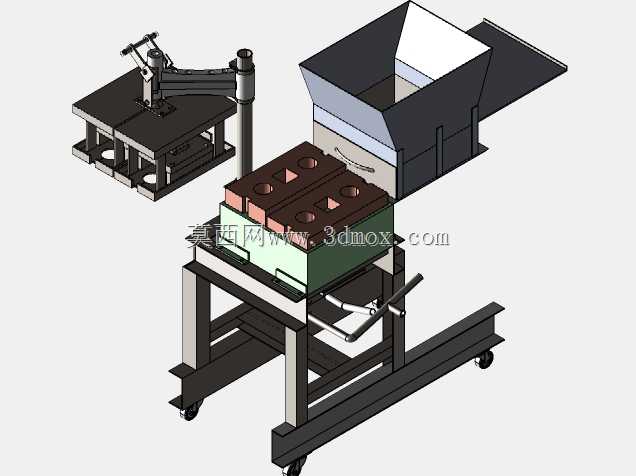

这款手动液压集成制砖设备，主要面向小型建材加工点、乡村基建现场、小规模砌块生产场景使用，区别于大型全自动制砖生产线，它无需复杂的电气布线与外接高压气源，仅靠手动操作配合液压回路就能完成砖坯压制作业，能在供电不稳定、场地狭小的作业环境下稳定产出标准砌块，大幅降低小规模制砖作业的人力投入强度。从结构设计逻辑来看，整机采用分层式布局，底部是带脚轮的方管焊接机架，机架的型材选型经过载荷校核，四根主支撑立柱采用加厚矩形管，焊接后做时效处理避免长期受压变形，底部脚轮选用带刹车的工业万向轮，既满足小范围转场移动的需求，刹车锁止后又能保证压制作业时整机无位移晃动，机架的安装边界控制在紧凑范围内，不需要做专门的设备基础硬化，平整的水泥地面即可放置使用。中部是液压集成的压制执行单元，将手动液压泵、压制油缸、模腔组件做了集成化设计，手动操作杆设置在机架侧方符合人体操作高度的位置，操作人员站在设备侧方即可完成压下、卸荷的全流程操作，模腔部分采用快拆式结构设计，可根据砌块规格需求更换对应模腔，适配不同尺寸的实心砖、空心砌块生产需求，压合行程做了硬限位设计，避免超行程损坏液压密封件。上部是进料与导向结构，倾斜式料斗设置在模腔上方，料斗的倾斜角度经过物料滑落测试，能保证混合好的制砖原料依靠自重顺利滑入模腔，不会出现物料架桥卡滞的问题，压头部分设置了四根导向光轴，保证压头下行过程中始终与模腔保持垂直，不会出现偏载导致的砖坯密度不均、模腔磨损加快的问题，接料斜板设置在模腔侧方，压制成型的砖坯脱模后可顺着斜板滑到接料位置，减少操作人员取料的弯腰幅度。整机的液压回路做了简化设计，没有冗余的阀组结构，手动泵直接与压制油缸连通，泄压阀集成在泵体上，日常维护只需要定期检查液压油位、更换密封件即可，不需要专业的液压维修人员就能完成日常保养，适合非专业运维团队的小型作业场景使用。
