简易辊筒式装卸输送机架结构设计

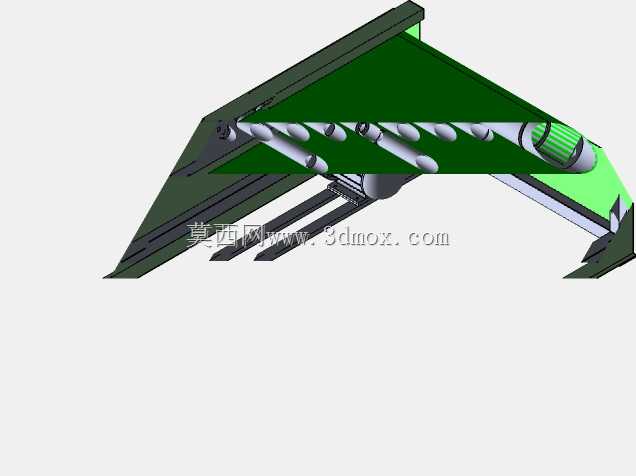

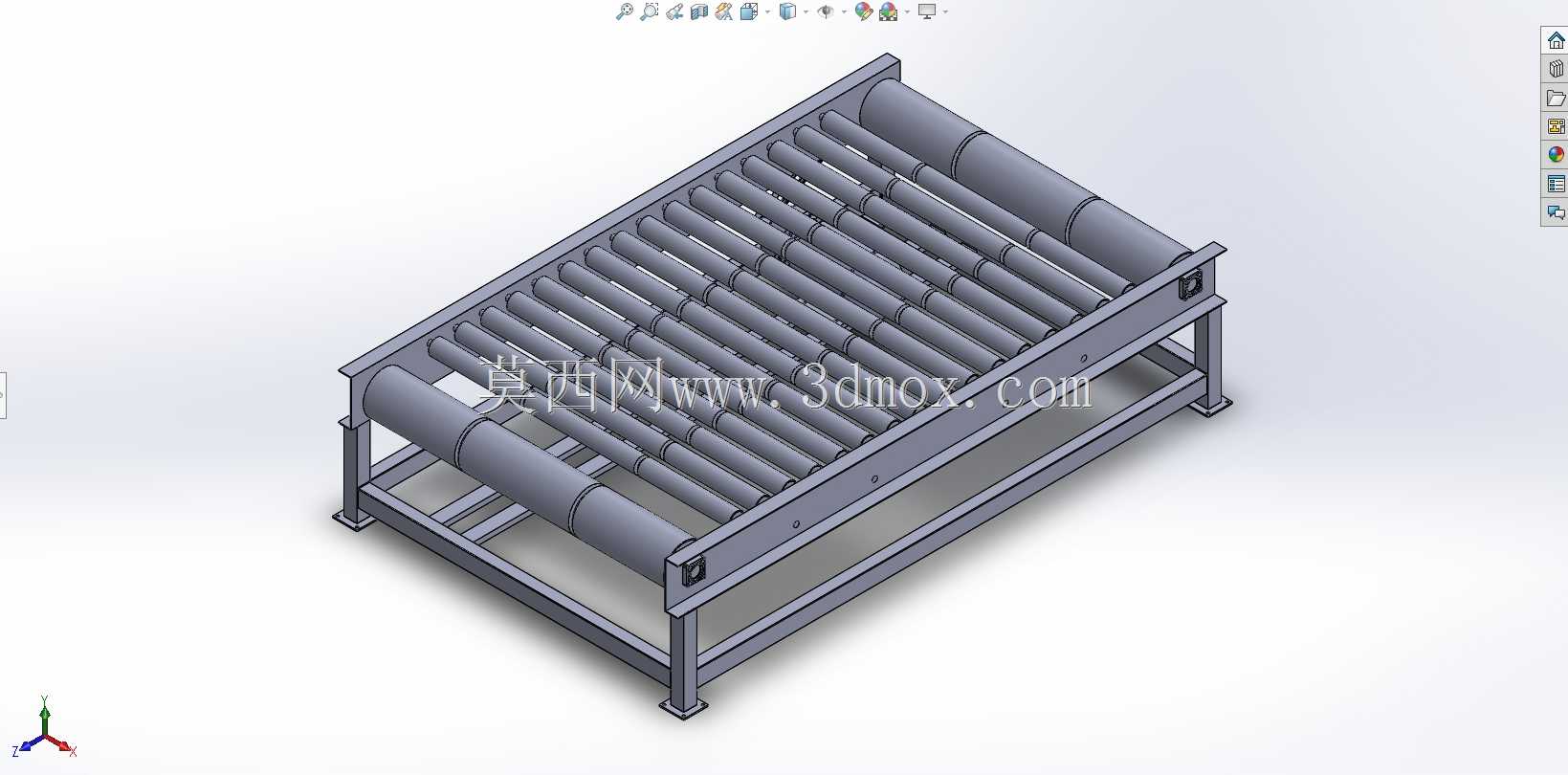

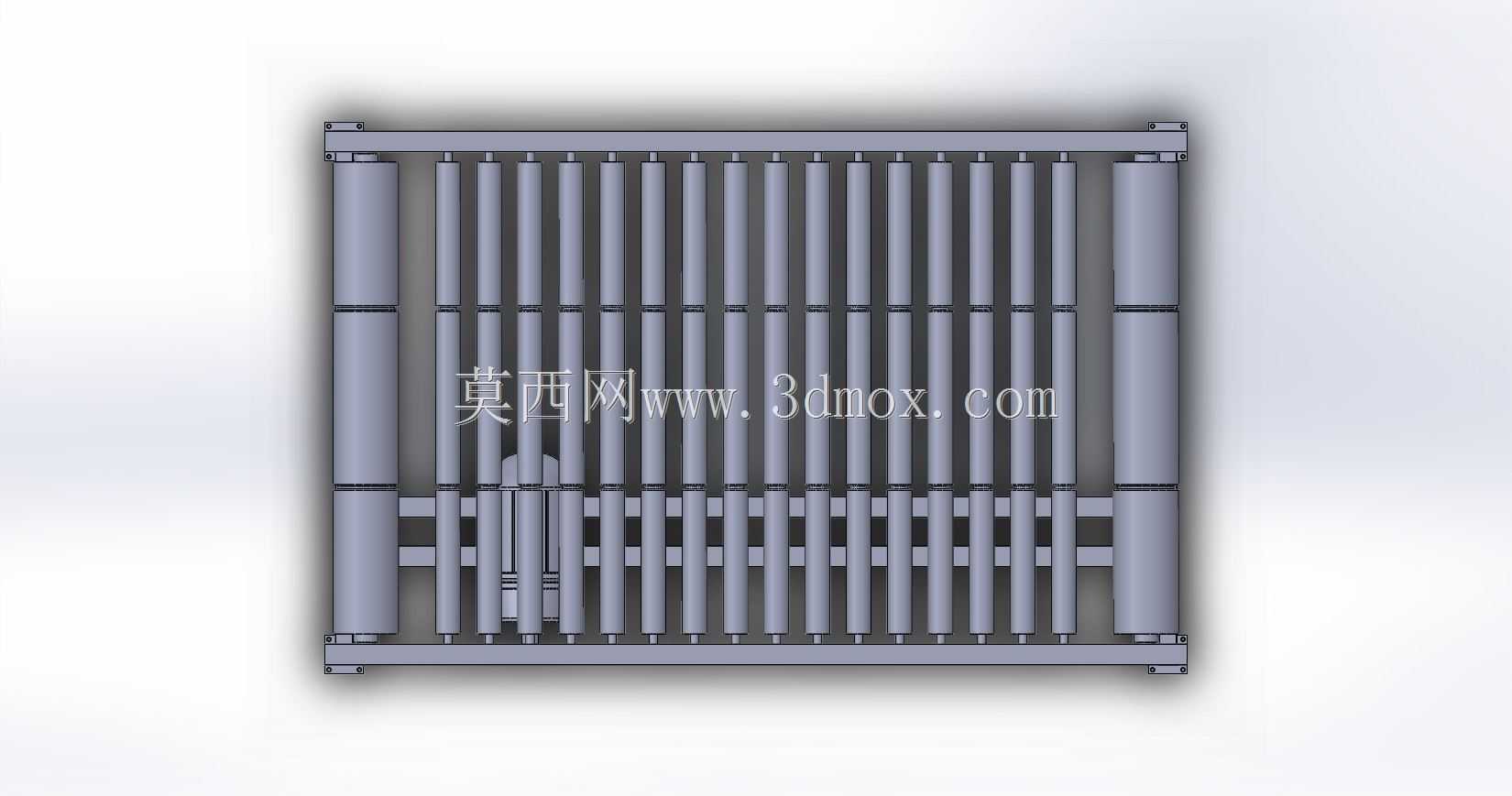

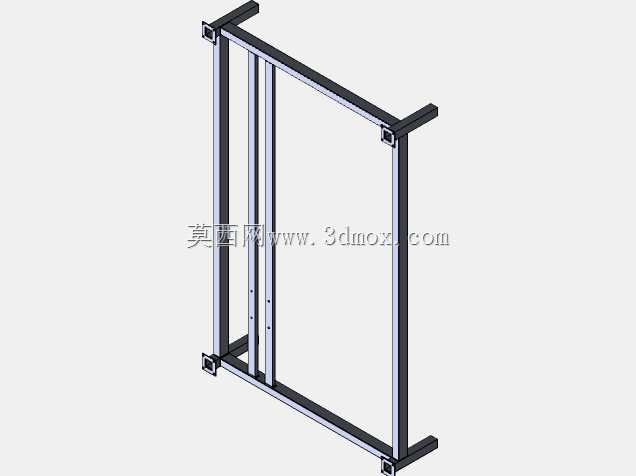

　　在生产车间物料周转、仓储装卸货、流水线工序接驳这类场景里，经常会遇到短距离、无动力辅助的物料转运需求，尤其是箱装件、规整托盘件、硬质包装成品的转运，不需要复杂的动力驱动结构，靠人工推送就能完成工位间的位移，这时候这类简易辊筒输送组件的实用性就非常突出。整套结构采用方通焊接作为主体支撑框架，框架底部设置四个方形支脚，支脚端面预留安装孔位，可直接通过膨胀螺栓固定在硬化地面上，也可搭配可调脚杯适配地面不平整的安装场景，安装时需保证框架整体水平度偏差不超过千分之二，避免物料输送过程中出现偏滑、卡滞的问题。辊筒排布采用等间距设计，单根辊筒通过两端的轴承座固定在两侧框架梁上，辊筒间距根据常规输送物料的最小底面尺寸设定，

　　保证输送过程中物料至少有三根辊筒同时承托，避免小件物料卡入辊筒间隙。两侧框架梁采用加厚矩形管制作，既保证整体结构的刚性，也能在辊筒安装位置直接加工安装孔，减少额外的焊接固定座带来的装配误差。框架中部设置横向加强撑，沿输送方向间隔排布，避免长距离框架受载后出现中部下挠的问题，加强撑与主框架采用满焊连接，焊后做打磨整平处理，整体表面做喷塑防锈处理，适配车间常规的温湿度作业环境。这类无动力辊道的设计思路核心是简化冗余结构，去掉不必要的动力传动组件，靠辊筒自身的低转动阻力实现物料的顺畅滑动，日常维护只需要定期检查辊筒转动灵活性，对轴承位置补充润滑即可，维护成本极低。从安装边界来看，整套组件的宽度适配常规的标准周转箱、纸箱尺寸，

　　输送高度匹配常规的作业台高度，可直接与生产流水线末端、装卸货平台边缘对接，不需要额外做高度转接结构。在实际使用中，这类输送组件常布置在仓库出货口与货车车厢之间的过渡位置，工人只需要将货物推上辊道，就能靠人力轻松推动较重的箱装货物移动到指定位置，大幅降低装卸过程中的人工搬运强度，也能减少人工搬运过程中货物磕碰掉落的风险。也有不少生产车间将这类组件布置在工序之间，作为半成品的暂存输送通道，工人完成当前工序后直接将工件推到下一工位，不需要额外的搬运工具，提升工序间的流转效率。设计过程中需要重点校核框架的承载能力，根据额定输送载荷计算主框架梁的截面尺寸，避免满载时框架变形导致辊筒轴线偏移，进而出现物料输送跑偏的问题。

　　辊筒的直径选择也需要结合输送载荷确定，载荷较大时选用大直径厚壁辊筒，保证辊筒自身的抗弯强度，避免长期受载后辊筒弯曲变形。两端的轴承座采用内嵌式安装，突出框架表面的部分做圆弧过渡处理，避免作业过程中剐蹭操作人员或者货物包装。整套结构没有复杂的异形零件，所有型材、辊筒、紧固件都采用标准件，加工制作难度低，装配过程不需要专用工装，普通的机加工车间就能完成制作组装，后期如果需要调整输送长度，也可以通过多段组件拼接的方式扩展，拼接位置设置连接法兰，保证拼接后辊筒面的平面度一致，不会出现台阶卡料的问题。对于需要倾斜布置的场景，也可以通过调整支脚的高度差实现小角度倾斜，依靠物料自身重力实现自动下滑，不需要额外施加推力，适配不同的作业流程需求。
