工业款电动缝纫加工设备结构设计

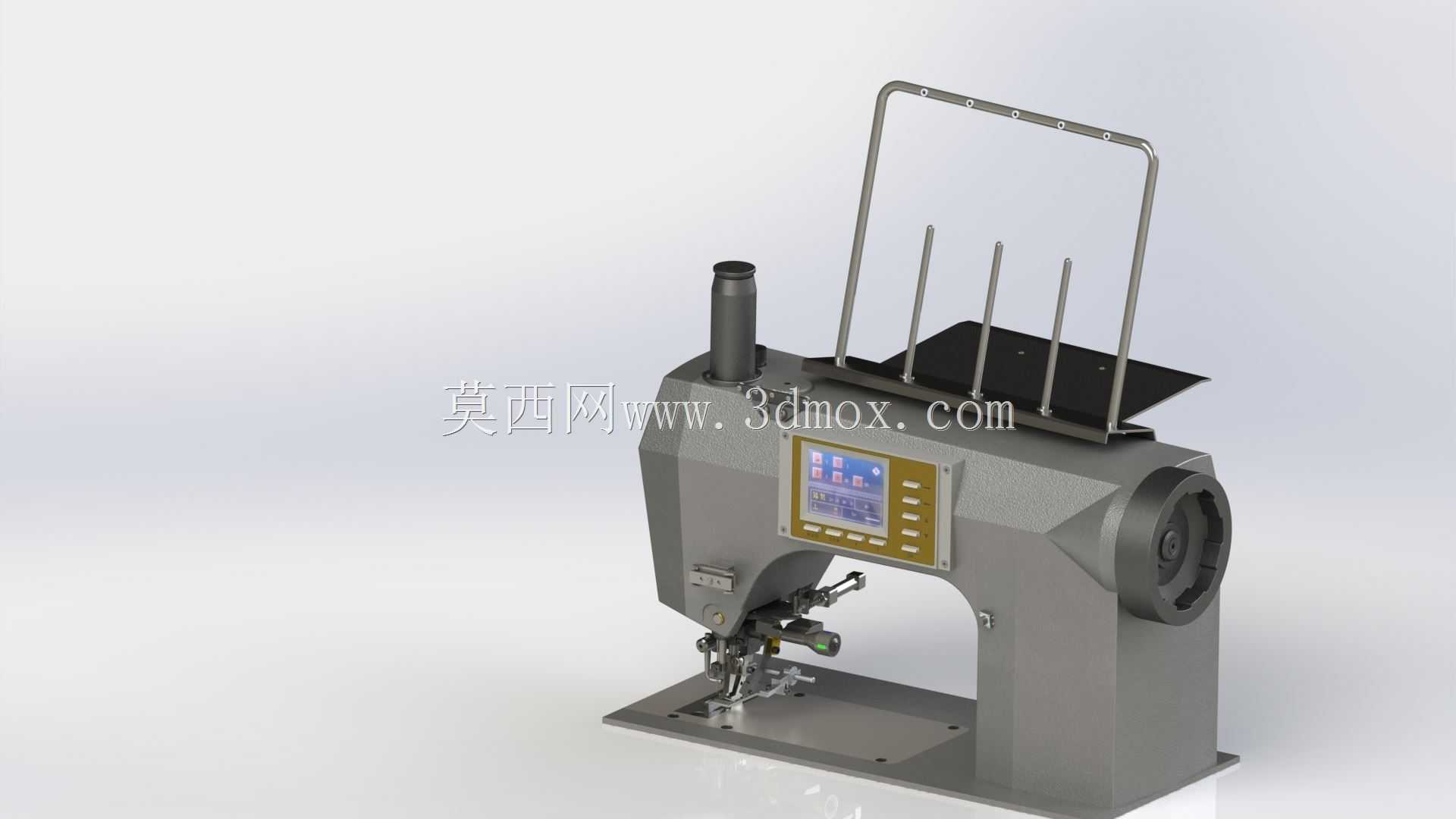

　　这款工业缝纫设备的三维结构设计，完全围绕批量缝制作业的实际工况展开，区别于家用小型缝纫设备，其整机刚性、作业稳定性、连续运行时长都针对服装加工、皮具裁切缝合、家纺制品生产等工业场景做了针对性优化。从安装边界来看，整机采用一体式铸造机座作为承载基础，底部安装平面预留了四个螺栓固定孔位，可直接固定在标准工业工作台台面上，机座下方预留了足够的走线与废料掉落空间，不会出现作业过程中线头、碎布堆积卡滞的问题；机头部分的横向跨度控制在合理范围，不会占用过多工作台操作空间，操作人员在送料过程中手臂活动范围完全符合人机工程要求，长时间作业不会产生过度疲劳。设备上方设置的多根立式线架杆，可同时挂载多组不同规格的缝纫线团，适配多色线、多股线的缝合需求，

　　线架顶部的弧形扶手除了方便设备短距离移位抬握之外，还可以作为过线导向的辅助支撑，让缝线从线团引出后保持合适的张紧角度，避免缝线打扭、卡滞影响缝制作业的连续性。机头正面的触控操作面板集成了针距调节、缝线张力预设、启停控制、转速调节等常用功能，操作人员无需弯腰查找机身侧面的调节旋钮，在正常送料的坐姿状态下就可以完成参数调整，面板周边做了凸起的防护边框，避免作业过程中布料剐蹭误触参数。针杆部位的压脚结构做了模块化设计，可根据不同厚度的加工物料快速更换对应压脚，从薄款丝绸、针织面料到厚款皮革、帆布面料都能适配，压脚下方的送布牙传动结构采用偏心轮驱动，送料步距误差控制在极小范围，缝合长距离直线缝道时不会出现布料偏移、线迹歪斜的问题。

　　机身右侧的手轮采用大直径防滑设计，手动盘车调整针位时操作省力，手轮内部集成了离合器结构，正常电动运行时手轮不会随主轴高速转动，避免误碰造成安全隐患。机身侧面的过线组件全部采用陶瓷过线孔，长时间高速走线不会磨出沟槽刮伤缝线，有效减少断线故障的发生概率。从设计思路上看，这款设备没有做多余的装饰性结构，所有外露部件都兼顾功能实用性与维护便捷性：机身上盖采用快拆式结构，松开两颗固定螺丝就可以打开上盖，对内部的主轴传动机构、挑线机构进行润滑保养与故障检修；底部的梭床位置预留了足够的操作空间，更换梭芯、清理梭床内的线头碎布时不需要拆除过多外围部件。设备的驱动电机采用内置式安装，直接集成在机头机身内部，相比传统外置电机的工业缝纫机，

　　传动皮带的长度更短，传动效率更高，运行过程中的震动与噪音也更小，适合长时间连续运行的批量加工场景。整机的重心集中在底部机座位置，即使高速运行时机身也不会出现明显晃动，缝合厚料时不会因为机身震动出现跳针、断线的问题。在实际应用中，这类设备除了常规的服装加工厂使用之外，也可适配皮具加工厂、箱包生产车间、户外用品加工车间的缝制作业需求，通过更换不同的机针、压脚与送布组件，还可以完成锁边、钉扣、绗缝等特殊缝制作业，设备的安装接口与市面上主流的工业缝纫机工作台完全通用，不需要定制特殊安装支架就可以直接替换原有老旧设备，降低产线升级的改造成本。
