仿生外骨骼机械手臂结构设计

　　这款仿生外骨骼机械臂的设计初衷，是面向手部功能康复训练、轻量级助力搬运以及特种作业遥操作场景开发，区别于传统重载工业机械臂的刚性结构逻辑，整体采用类人手指的多关节串联构型，从掌指关节到指节末端共设置12个独立转动副，能够复现人手90%以上的日常抓握动作，包括圆柱物体包络抓取、薄片物体捏取、不规则物体自适应贴合等动作模式。

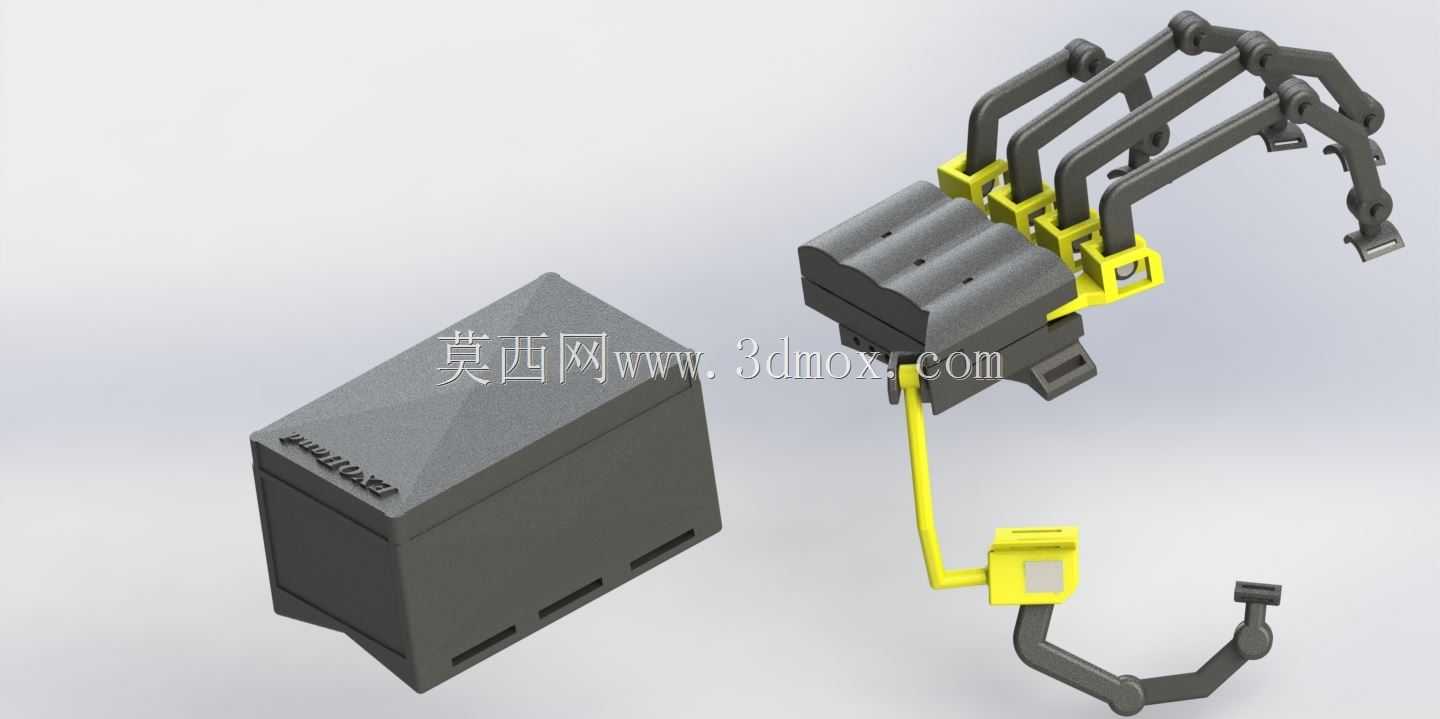

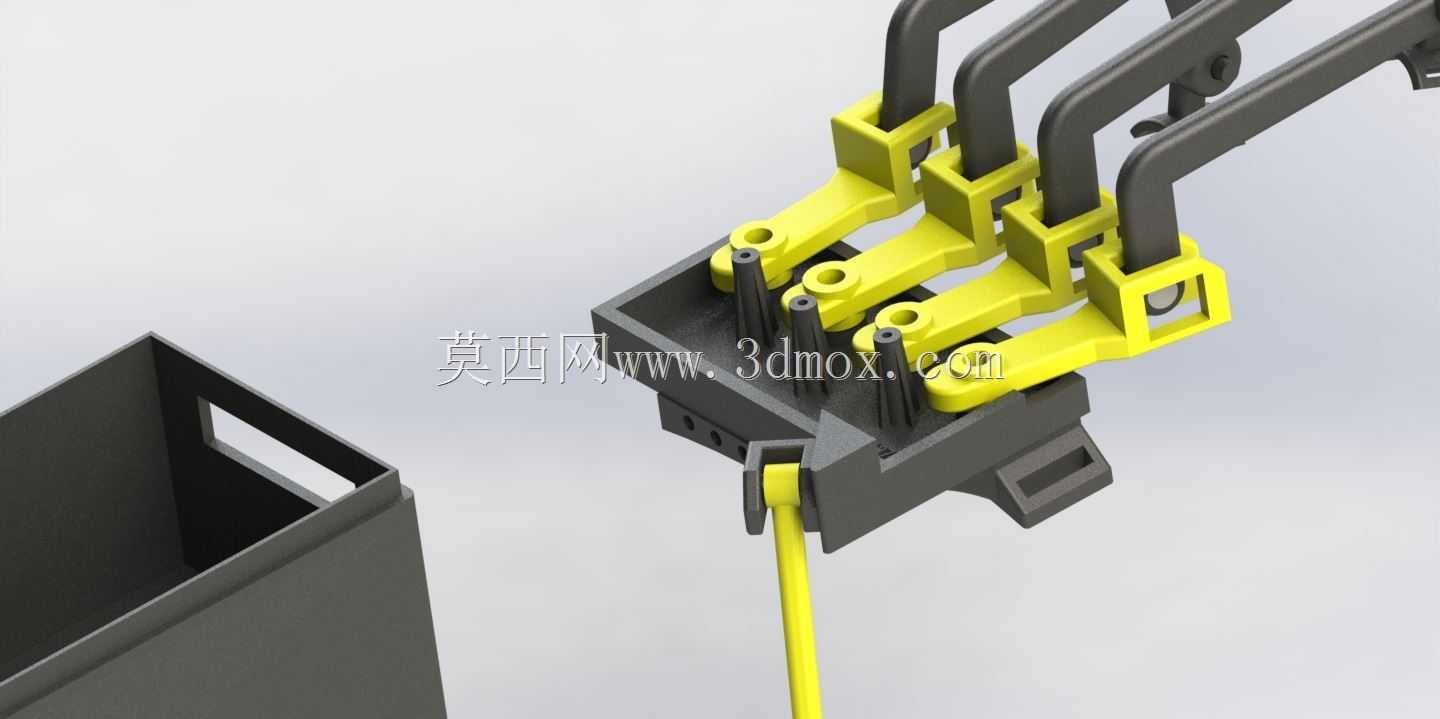

　　从结构设计逻辑来看，掌部基座采用一体化盒式承载结构，内部预留了驱动单元安装腔与走线槽，所有指节的传动路径均采用内置式布局，避免外部走线在动作过程中出现干涉、磨损问题。指节部分采用分段式铰接设计，每段指节的转动范围都做了机械硬限位，掌指关节的屈伸角度范围设置为0到90度，近端指间关节转动范围为0到110度，远端指间关节转动范围为0到80度，完全匹配人体手指的生理活动角度边界，不会出现超伸反向弯折的结构风险。驱动端采用连杆拉索组合传动方案，黄色的传动连杆负责传递掌部到腕部的主动驱动力，每根手指的独立拉索可以单独控制张紧力，实现单指独立动作与多指协同动作的切换，相比纯齿轮传动方案，这种结构的自重更轻，传动间隙更小，动作响应延迟可以控制在毫秒级。

　　在安装边界方面，掌部基座的外形尺寸控制在120mm×80mm×50mm区间，整体装配完成后从腕部连接端到中指末端的总长度为220mm，腕部连接端采用标准快拆接口设计，可以直接适配常规康复训练臂托、遥操作主手基座以及轻型移动机器人的臂端安装位，不需要额外设计转接法兰。指节末端的接触面预留了柔性防滑垫安装槽，安装1.5mm厚度的硅胶防滑垫之后，抓握摩擦力可以提升40%以上，抓握500g以内的日常工具、小型工件时不会出现滑脱问题。

　　从实际应用场景适配来看，面向康复训练场景时，结构上预留了肌电信号传感器的安装位，可以在每根指节的背侧贴装角度传感器，实时反馈关节转动角度，匹配康复训练的动作矫正需求；面向轻量级助力场景时，可以将驱动单元替换为大扭矩微型舵机，单指最大抓持力可以提升到50N，能够辅助手部力量不足的操作人员完成工具持握、零件搬运等作业；面向特种作业遥操作场景时，该结构可以作为主操作手的末端执行机构，操作人员佩戴后可以将自身手部动作同步映射到远端作业机械臂上，动作映射的跟随误差小于1度，能够完成精密装配、危险品处置等对动作精度要求较高的作业任务。

　　结构细节上，所有铰接孔均采用自润滑衬套设计，不需要定期加注润滑脂，长期往复转动的磨损量控制在0.02mm/10万次动作循环以内，满足长期高频使用的寿命要求。整体结构的零件拆分充分考虑了3D打印加工的工艺性，所有零件均无倒扣结构，不需要额外设计支撑结构就可以完成打印加工，打印完成后只需要去除少量毛刺就可以完成装配，单套结构的打印加工周期可以控制在8小时以内，大幅降低了原型验证阶段的加工成本。腕部的连接结构采用双自由度铰接设计，可以实现掌部相对于腕部的俯仰与侧摆动作，俯仰角度范围为-30度到+60度，侧摆角度范围为-20度到+20度，进一步提升了整体动作的灵活性，能够适配更多复杂姿态的抓握需求。
