笛卡尔式气瓶卡车自动装载设备结构

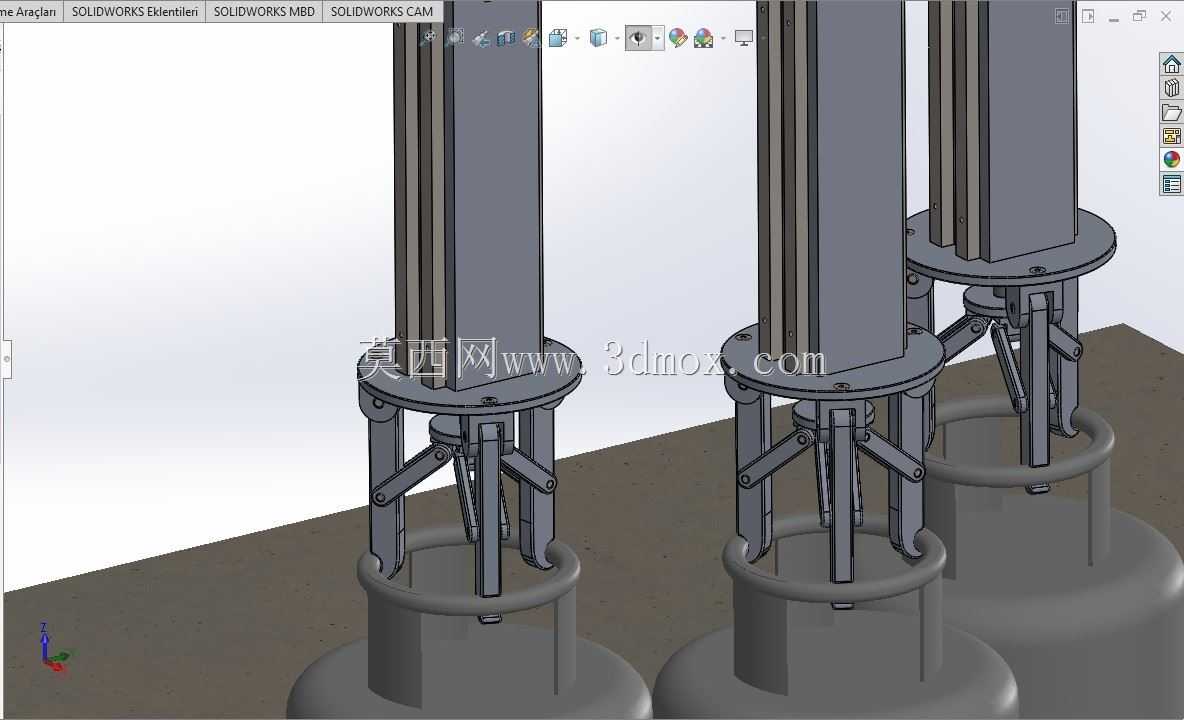

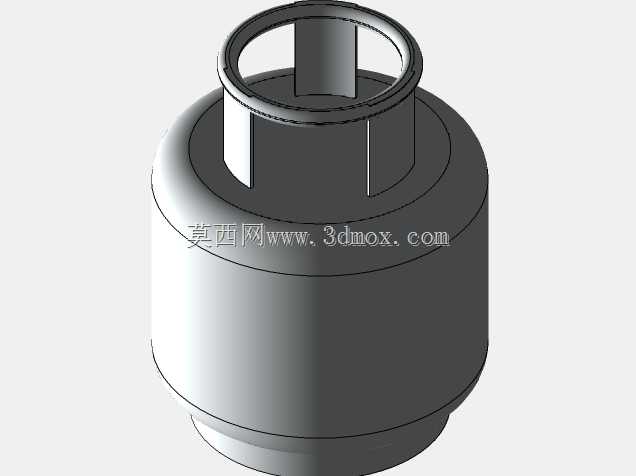

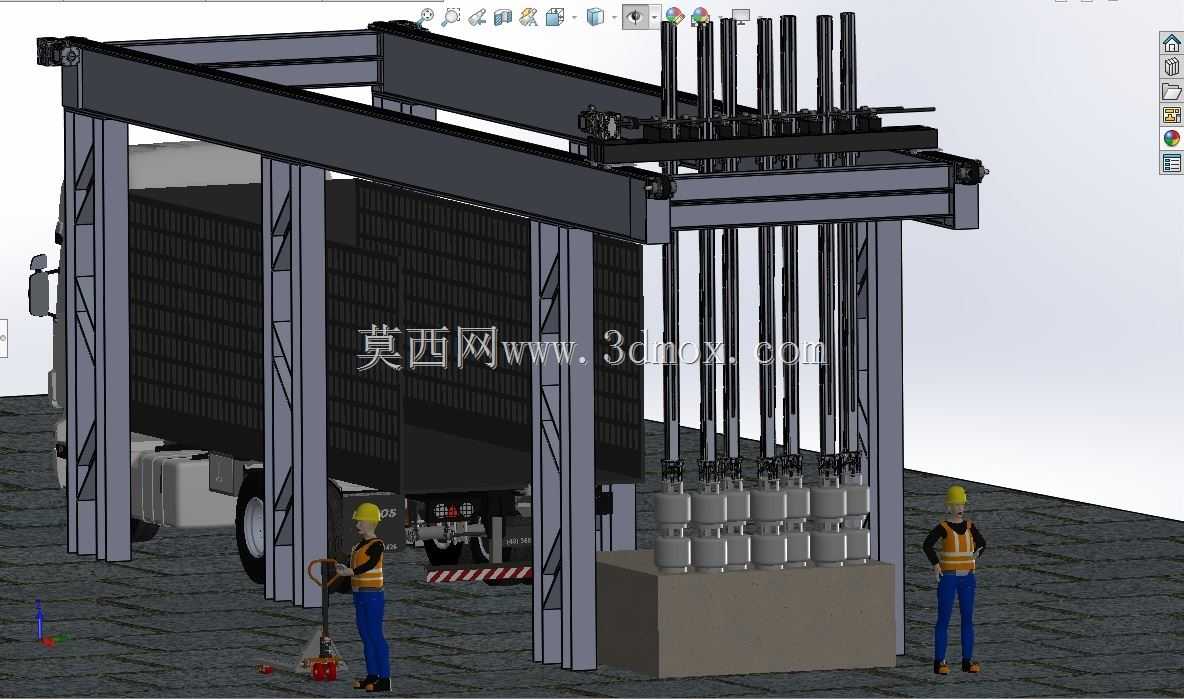

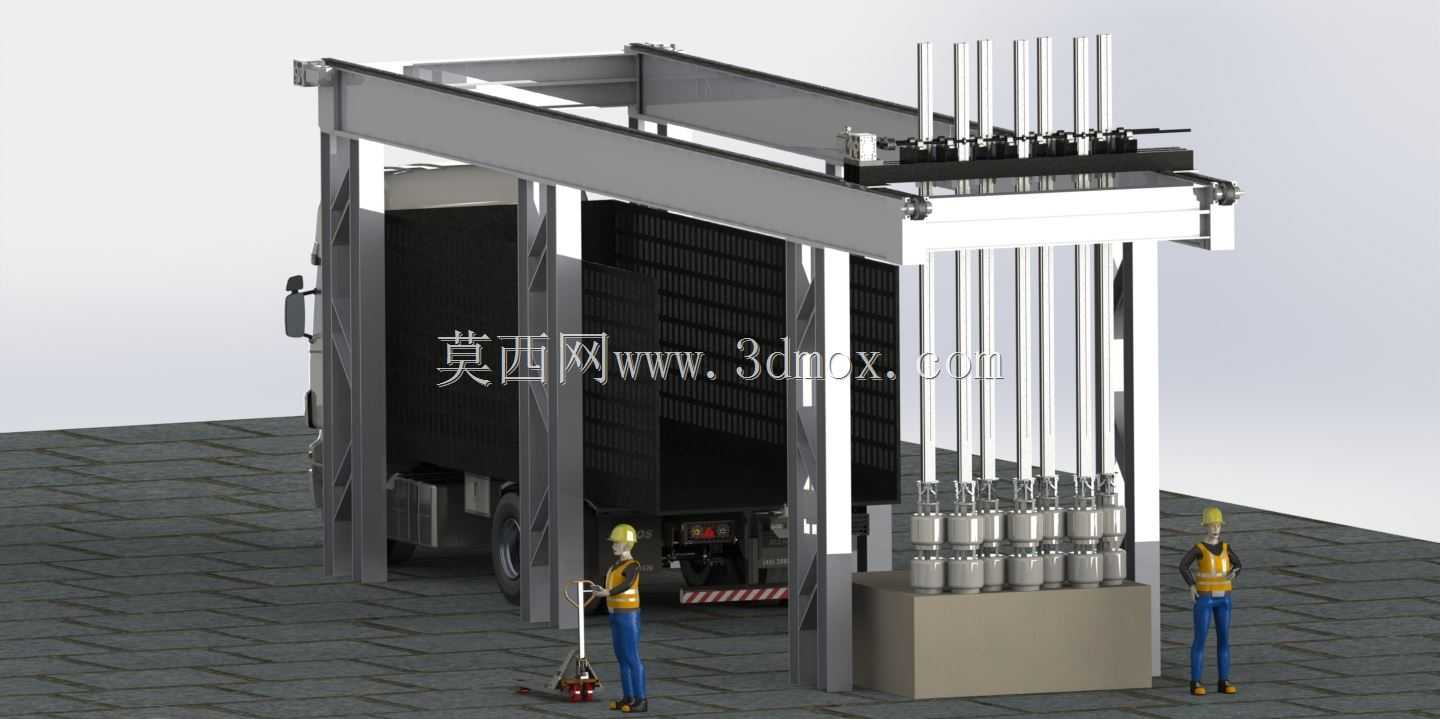

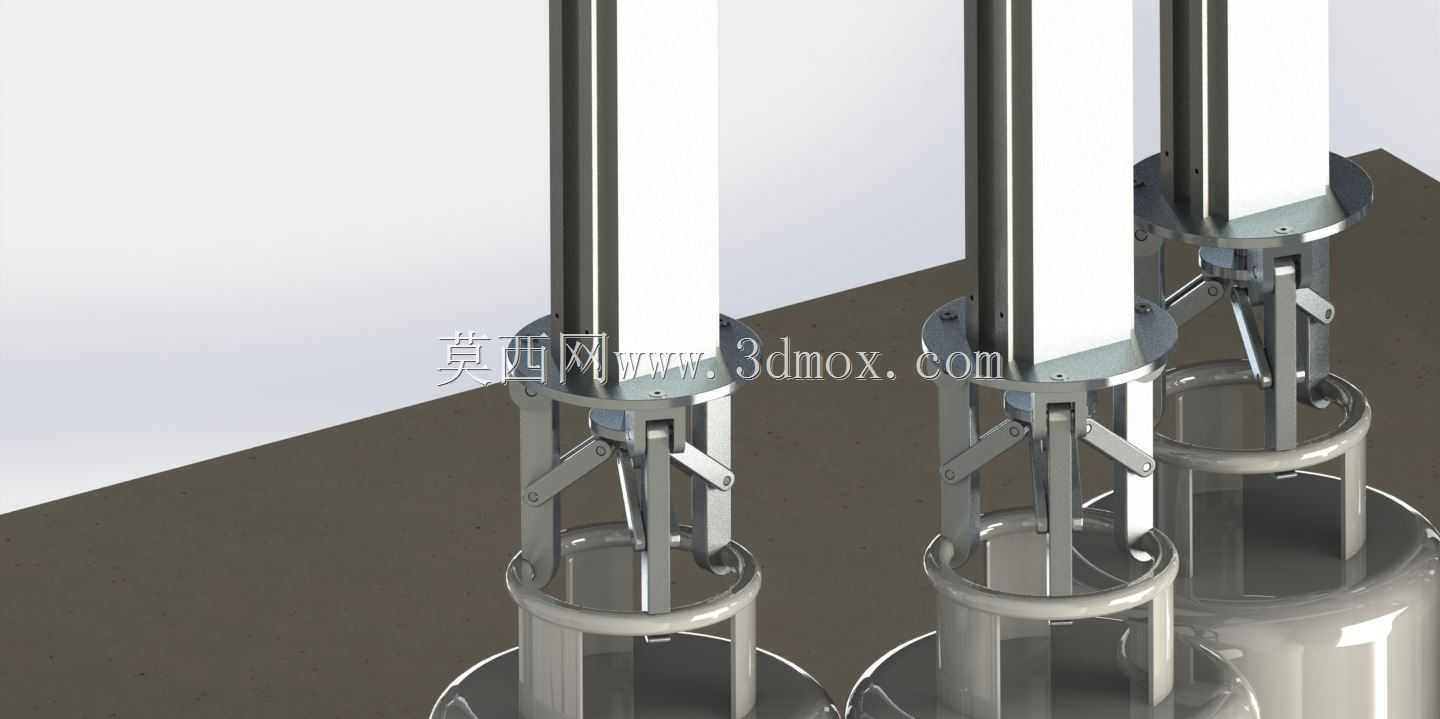

　　这套装载机构针对工业气瓶公路转运环节的装卸痛点设计，适配常规栏板式货运卡车的停靠作业场景，解决传统气瓶装卸依赖人工搬运、码垛效率低、作业安全风险高的实际问题。整套设备采用龙门跨线式布局，安装时需预留卡车通行的纵向通道，通道净宽需覆盖常规货运卡车的整车宽度，两侧立柱通过地脚螺栓固定在硬化装卸场地地面，顶部横梁横跨通道上方，形成可覆盖整个卡车货箱范围的作业框架。从功能实现逻辑来看，设备的执行端采用多工位并行抓取设计，可同时对多支直立状态的工业气瓶进行夹取，夹头适配常规工业气瓶的瓶身圆柱轮廓，采用柔性抱持结构避免夹伤瓶体表面，同时设置到位检测结构确认气瓶夹持状态，防止转运过程中气瓶脱落。整套机构的运动逻辑遵循笛卡尔坐标运动原理，

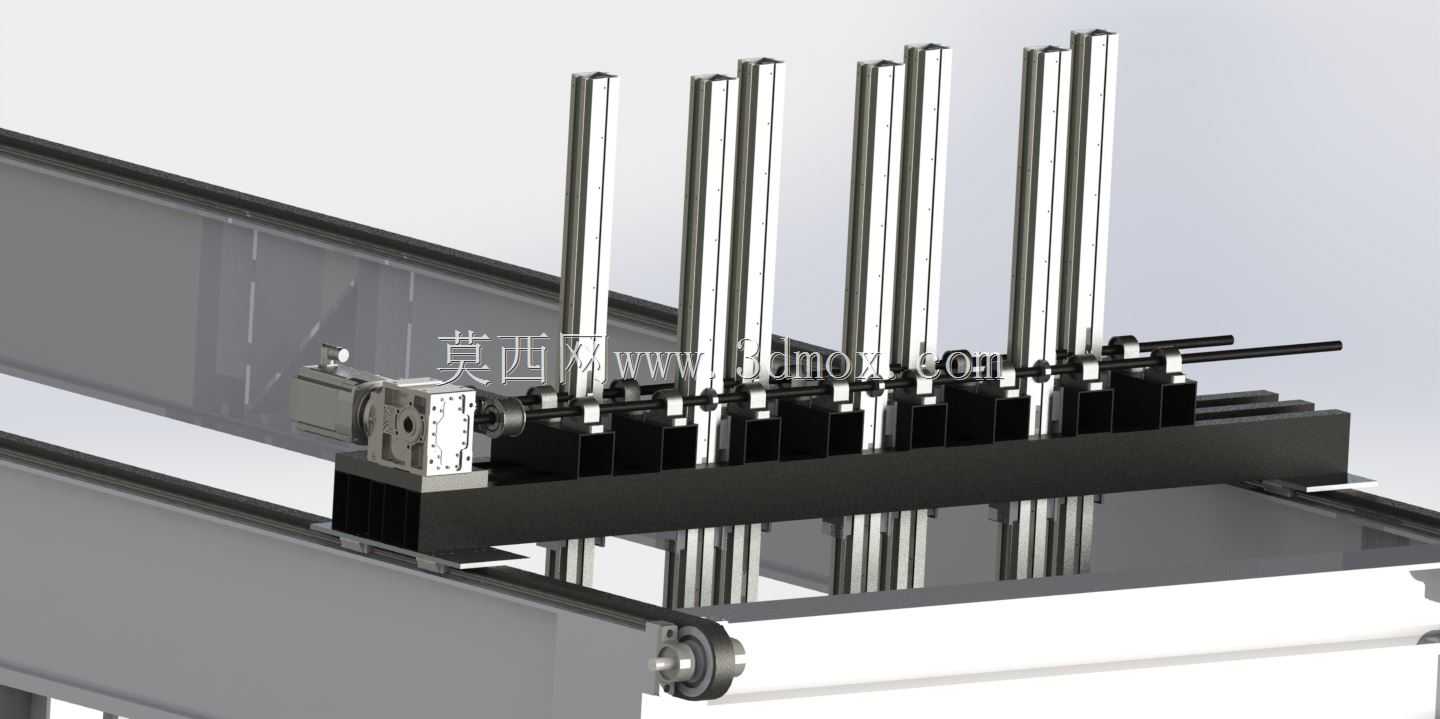

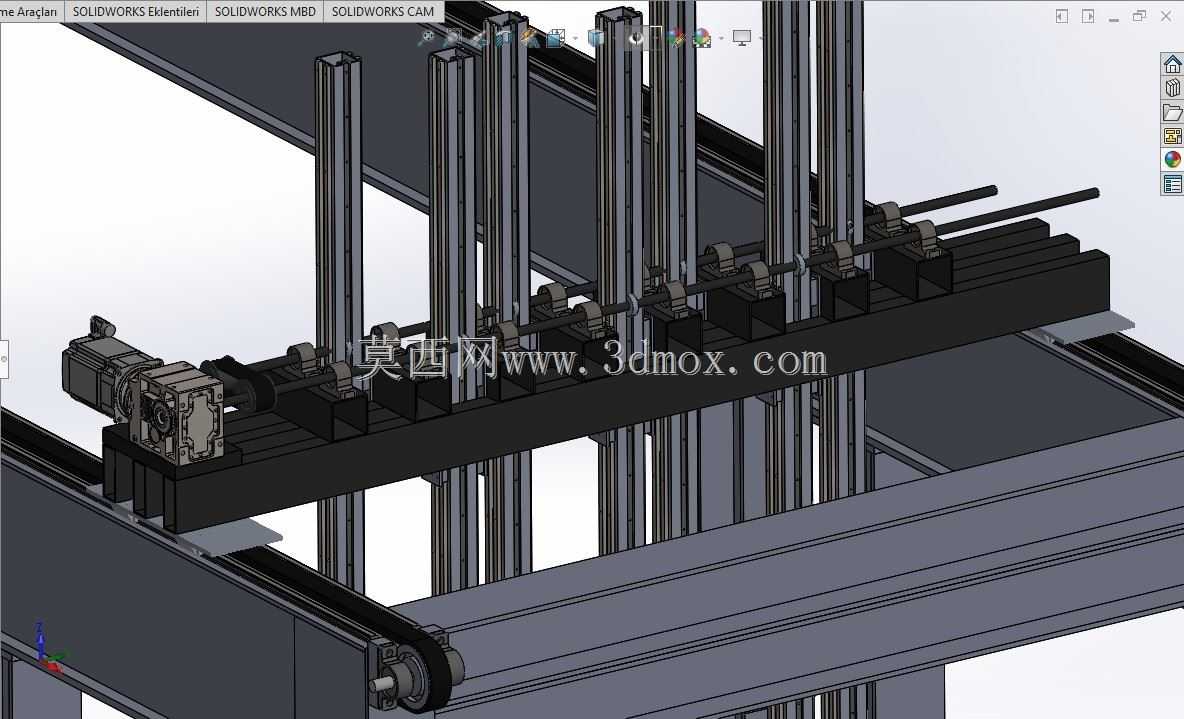

　　顶部横梁上设置水平横向移动滑台，可沿横梁方向调整抓取位置，覆盖货箱的横向宽度范围；滑台下方设置垂直升降的导向柱组，多根平行导向柱保证升降过程的运动刚性，避免带载运行时出现偏摆晃动，升降行程覆盖从地面气瓶暂存台到货箱内部堆码高度的全范围，可直接将地面排列整齐的气瓶垂直提升后，横向移动到货箱对应位置，再垂直下放完成码放，无需额外的转向或姿态调整动作。在作业流程适配性上，设备的作业范围完全匹配卡车货箱的长度方向，卡车停靠到位后，整套机构可沿货箱纵向逐排完成气瓶码放，无需反复挪动车辆位置。考虑到气瓶本身的重量与堆码稳定性要求，设备的框架结构采用型钢焊接成型，关键受力位置做加强筋处理，升降导向柱采用高精度直线导向副，保证带载升降时的位置精度，

　　避免气瓶下放时与已码放的瓶体发生碰撞。安装边界方面，设备两侧立柱的外侧需预留至少1.5米的维护通道，方便日常对导向副、传动组件、夹持机构进行检修维护；顶部横梁的下沿高度需高于卡车货箱的最高堆码高度至少0.8米，保证滑台带载移动时不会与货箱或已装载的气瓶发生干涉；地面安装位置需做硬化处理，地基承载力满足设备满负载运行时的承重要求，避免长期运行出现基础沉降影响设备精度。不同于传统的伸缩臂式装卸设备，这套笛卡尔坐标式的装载机构运动路径更简单，定位精度更容易控制，多工位并行抓取的设计可大幅提升单趟作业的装载量，单批次可完成6到8支气瓶的转运装载，作业效率远高于人工配合单具吊具的装卸模式。在安全设计层面，

　　设备的移动滑台两端设置硬限位与缓冲结构，防止超程运行；夹持机构设置失力保护，即使动力源出现压力异常，抱持结构也不会自动松开，避免气瓶坠落；设备作业区域可配套设置安全光栅，检测到人员进入作业范围时自动暂停运行，避免装卸作业过程中的机械伤害风险。这套结构的设计思路完全围绕气瓶直立转运、整排码放的作业需求展开，没有多余的运动自由度，结构可靠性更高，维护成本更低，非常适合燃气充装站、工业气体供应站等有固定气瓶转运装卸需求的场地使用，可直接对接地面的气瓶输送线，实现从气瓶充装完成到卡车装载全流程的自动化衔接，减少装卸环节的人工投入，降低作业人员的劳动强度与安全风险。
