标准USB公头数据传输连接线结构

　　日常做消费电子结构设计时，USB公头线缆是绕不开的通用连接件，从桌面外设、工业数据采集终端到小型便携检测设备，只要涉及短距有线数据交互、低压直流供电的场景，基本都要用到这类结构。做这个模型的时候，最先要卡的是公头金属插片的安装边界，按照通用USB Type-A接口的物理规范，金属插舌的外露长度、插片厚度、两侧弹片的卡位尺寸都要严格匹配通用母座的公差带，插合后不能出现松旷、插不到位或者过盈量太大插不进的问题，金属外壳的包边要做0.2mm的圆角处理，避免插拔时割手或者刮伤母座的塑胶衬套。线缆尾部的防弯折结构是设计里的重点，很多量产的廉价USB线用不了多久就会在根部断线，就是因为尾档的抗弯折结构没做合理设计，

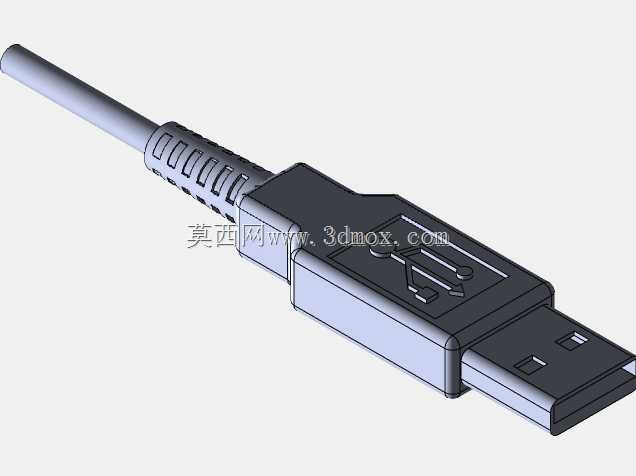

　　这个模型里的尾档做了多道环形凹槽的分段式结构，每道凹槽的深度控制在0.8mm，槽间距1.5mm，线缆弯折的时候应力会分散在每一段凹槽的位置，不会集中在尾档和线身的衔接处，能大幅提升线缆的弯折寿命，常规使用场景下弯折次数能比光面直尾档的结构提升三倍以上。线身部分的外径按照常规28AWG四芯线的包胶尺寸设计，内部包含两根电源芯线和两根差分信号芯线，做结构装配的时候要注意，公头内部的焊盘位置要和芯线的剥线长度匹配，剥线过长容易造成芯线之间短路，剥线过短则会出现虚焊，焊线完成后内模要做低压注塑包裹焊点，避免焊点受拉力脱落，外模的塑胶材质选用常规的PVC或者TPE，硬度控制在邵氏70A左右，兼顾握持插拔的手感和结构强度。

　　公头塑胶主体上的USB标识凹槽深度做0.15mm，后续做丝印或者镭雕的时候能保证标识清晰，不会因为磨损快速脱落。实际选型应用的时候，要注意不同使用场景下的线径调整，如果是固定设备内部的短距接线，可以选用更细的线身减小布线空间占用，如果是经常移动插拔的外设连接线，要适当提升线芯的铜丝占比，降低线损，同时尾档的抗弯折段长度可以适当加长，适配频繁弯折的使用需求。做三维建模过程中，公头金属部分和塑胶部分的配合间隙要留0.1mm的装配公差，考虑到注塑件的收缩率，外模成型后的尺寸要提前放缩水，避免组装时出现尺寸偏差导致装配件错位。另外公头金属外壳的两侧弹片要做适当的预变形设计，插入母座后弹片的弹力能保证接口和母座的金属壳可靠接触，

　　既起到屏蔽电磁干扰的作用，也能提升插合后的保持力，避免轻微拉扯就出现接口脱落、数据断连的问题。在工业设备应用场景中，这类线缆还要考虑耐油、耐温的需求，外被材质可以更换为硅胶或者TPU材质，适配车间内的油污环境或者高低温工作环境，模型的结构参数可以直接调整材质参数后复用，不需要重新做整体结构的改动。
