弯管式棉花谷物烘干通风输送管道结构

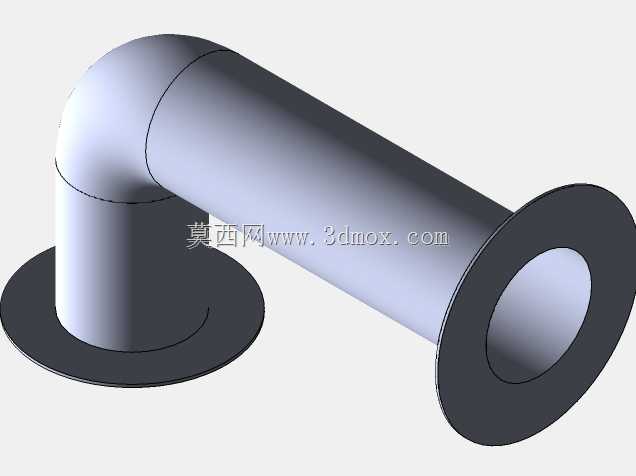

　　在规模化棉花与谷物产后处理环节，烘干工序是决定物料存储周期、加工品质的核心工段，这套弯管式管路结构正是烘干系统热风输送路径上的关键组成单元，区别于常规直连管路，90度转向的结构设计专门适配烘干设备内部紧凑的空间排布需求，解决热风风道在设备舱体内转向衔接的实际安装痛点。从实际应用场景来看，这类管路主要对接烘干设备的热风发生段与物料烘干仓段，负责将加热后的干燥热风平稳导向物料堆积区域，两端带法兰的结构设计，能够直接与设备舱壁的预留接口通过紧固件完成刚性连接，法兰盘的密封面预留了密封件安装位，可有效避免热风输送过程中的漏风问题，减少热能损耗，提升烘干工段的热利用效率。管路主体采用等径直管搭配标准90度弯头的组合结构，

　　弯头段做了圆弧过渡处理，而非直角弯折结构，这一设计细节主要是为了降低热风在转向过程中的风阻，避免直角结构带来的紊流、风噪以及局部压损过大问题，保证热风能够以稳定的流速、风压输送到烘干仓内部，让仓内不同位置的棉花、谷物都能接触到均匀的干燥热风，减少局部烘干过度或者烘干不彻底的情况。从安装边界来看，两端法兰盘的外径大于管路主体直径，安装时需要在对接的舱壁位置预留匹配法兰螺栓孔位的安装空间，管路的转弯半径经过参数校核，既保证了风阻控制在合理区间，也不会因为转弯半径过大占用过多设备内部空间，能够适配中小型移动式谷物烘干机、固定式棉花烘干设备的内部风道布局需求。在结构设计思路上，这套管路优先考虑了工况适配性：

　　烘干作业过程中热风温度通常在60-120摄氏度区间，管路主体的壁厚设计兼顾了结构强度与热传导控制，既能够承受热风输送过程中的风压波动，也能减少管路外壁的无效散热；法兰与管路主体的连接位置做了过渡加强处理，避免长期受热风温度交变影响出现焊缝开裂、连接松动的问题。实际使用过程中，这类管路不仅承担热风输送的功能，部分工况下也可作为烘干后湿热废气的排出通道，内壁光滑的结构设计能够减少棉绒、谷物碎屑在管路内壁的附着堆积，降低长期使用过程中风道堵塞的风险，日常维护时仅需拆开两端法兰连接即可完成管路内部的清理作业，拆装便捷性能够满足农用设备定期维护的实际需求。不同于工业烘干系统的复杂管路布局，面向棉花、谷物这类农产品烘干的管路结构，

　　在设计时还充分考虑了农用设备的移动、转运需求，整体结构没有冗余的突出部件，外轮廓规整，在设备整体组装、转场运输过程中不会出现易磕碰的薄弱结构，法兰盘的加厚设计也能承受转运过程中的轻微碰撞，不会轻易出现变形影响密封性能。从三维建模的角度来看，这套结构的建模过程重点在于弯头段的曲面过渡处理，以及法兰盘螺栓孔的阵列排布精度，建模时需要保证弯头与直管段的同轴度，避免对接位置出现错位台阶影响风阻，法兰盘的密封面平面度也需要在建模阶段做公差预留，保证后续加工、装配后的密封效果，螺栓孔的位置度需要匹配通用的管路连接标准，确保能够和不同厂商生产的同规格烘干设备接口完成适配互换。
