多工位环形安装基座结构设计

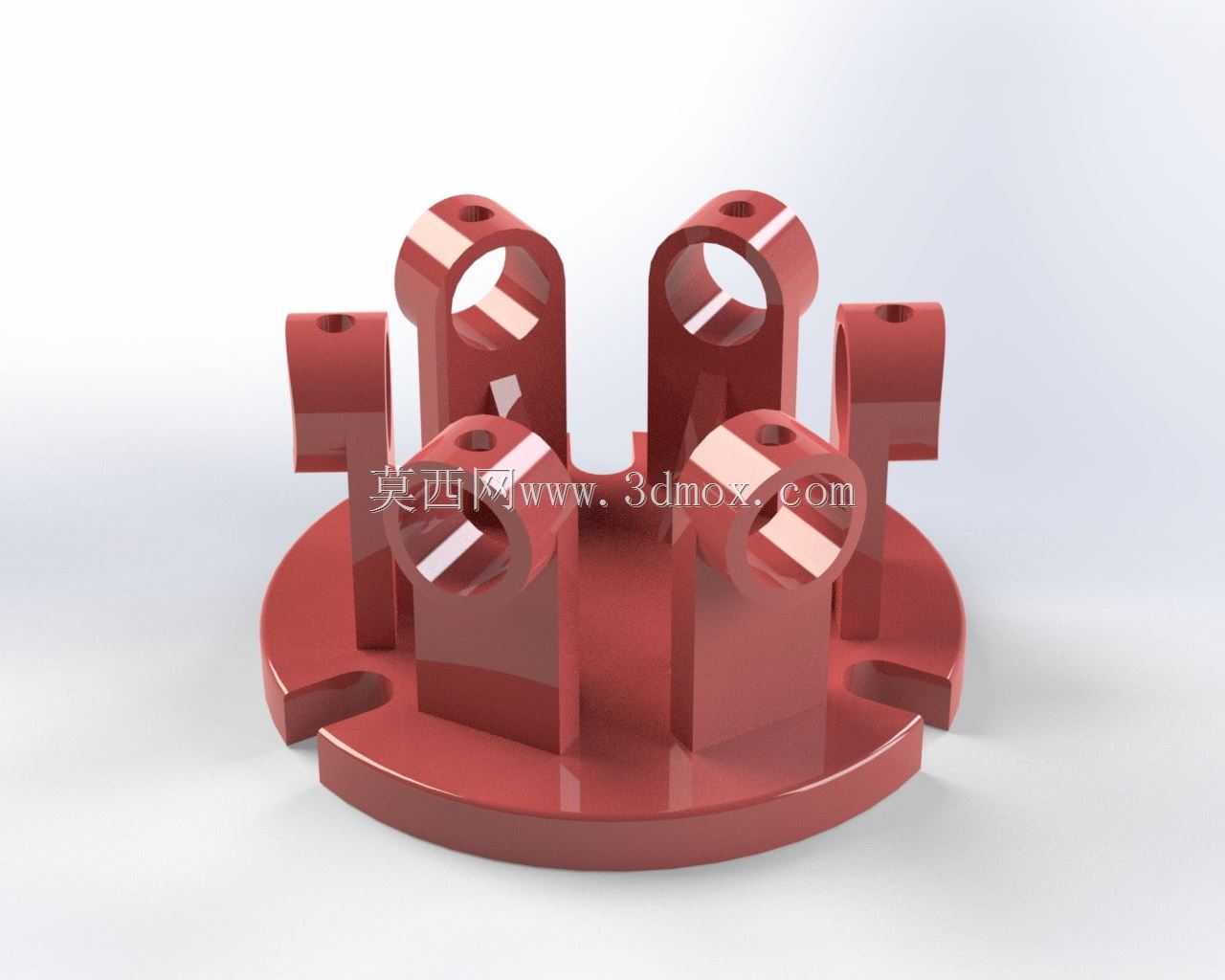

　　这款环形多凸耳结构件，在自动化生产线的工位转接、小型工装的定位安装场景中应用十分广泛，日常做产线改造时经常会遇到需要在同一安装基准上布置多个检测元件、小型执行件的需求，这类一体成型的环形基座就能很好解决分散安装带来的基准偏移问题。从实际使用角度看，底部圆盘是核心安装基准面，圆盘边缘预留的缺口结构并非随意设计，一方面是为了避让安装工位上的凸起定位销，避免装配时出现干涉，另一方面也能减少基座与安装台面的接触面积，降低平面加工精度不足带来的安装翘曲风险，实际装配时只要将三个缺口对准台面上的定位凸台，就能快速完成初定位，不需要反复调整同轴度。

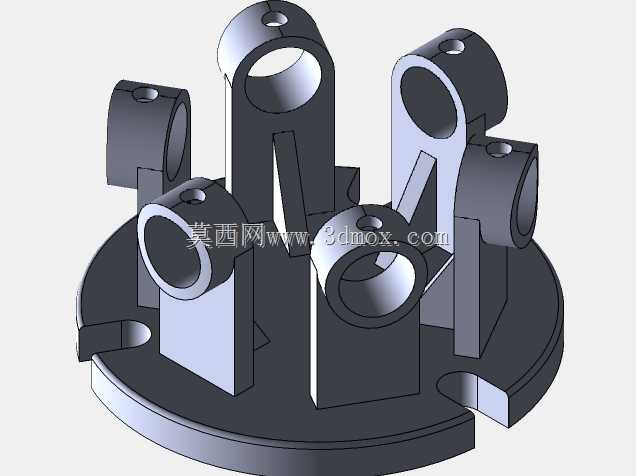

　　向上延伸的六个凸耳结构，各自承担独立的安装功能，其中四个带横向通孔的高凸耳，主要用于穿装铰接销轴，连接摆杆、拨叉这类做往复摆动的执行零件，通孔的同轴度公差控制在0.02mm以内，能保证销轴穿装后转动顺畅无卡滞，凸耳侧面的平面铣削结构，是为了给销轴端部的挡圈、锁紧螺母预留安装空间，避免锁紧件突出凸耳轮廓与周边运动零件发生刮碰；剩下两个高度稍低的无孔凸耳，主要起周向限位和硬限位作用，当摆杆摆动到极限位置时，会抵在这两个凸耳的侧平面上，不需要额外加装外置限位块，能大幅压缩整个工位的安装空间。

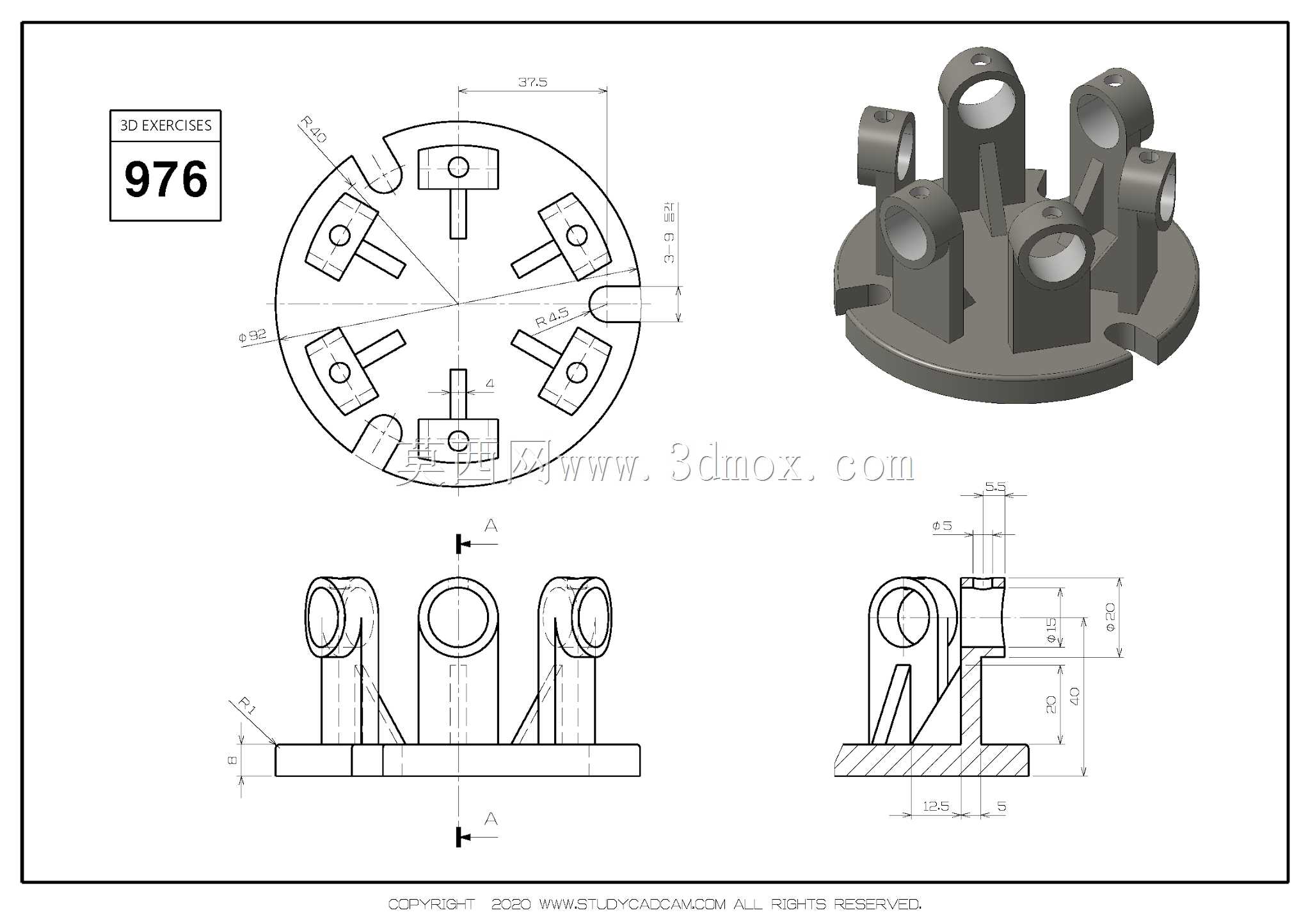

　　设计这类零件时，首先要确定的是底部圆盘的安装边界尺寸，需要匹配对应安装工位的台面开孔范围，圆盘外径不能超过工位的安装沉台直径，厚度要根据承载的执行件重量计算，一般承载总重不超过5kg时，圆盘厚度取8-10mm即可满足刚度要求，避免受力后出现基座变形。凸耳的分布角度需要严格匹配所连接执行件的运动轨迹，相邻凸耳之间的间隙要保证摆杆摆动时不会与相邻凸耳发生干涉，预留至少2mm的安全间隙，凸耳上的铰接孔中心高度，要根据所连接摆杆的回转中心高度确定，保证摆杆处于水平初始位置时，受力方向与凸耳的加强筋方向一致，最大化结构的承载能力。

　　从建模逻辑上看，这类结构优先采用旋转凸台做出底部圆盘的基础轮廓，再通过拉伸凸台逐个生成各个凸耳结构，凸耳与圆盘连接的位置要做R2-R3的圆角过渡，避免应力集中导致长期受交变载荷时出现根部断裂，带孔凸耳的通孔要采用拉伸切除一次成型，保证孔的轴线与凸耳侧面垂直，避免后续装配时销轴出现偏斜。零件的材质一般选用45号钢或者铝合金，根据使用场景的载荷要求选择，重载场景下采用45号钢做调质处理，轻载需要快速移动的场景下选用6061铝合金做阳极氧化处理，既能减轻重量也能提升表面耐磨性能。

　　实际应用中，这类基座常被用在小型旋转工作台的周边工位，用来安装光电传感器、气动拨指、微型导向轴这类零件，因为所有安装位都集成在同一个基座上，一次装夹就能完成所有凸耳安装面、安装孔的加工，相比多个独立支架拼接的安装方式，整体的位置精度能提升一个等级，装配时的调试工作量也能减少60%以上。需要注意的是，底部圆盘的安装孔位要采用沉头孔设计，让锁紧螺栓的头部完全沉入圆盘内部，不会突出底面影响基座与安装台面的贴合度，沉头孔的分布要做等角度均布，保证锁紧后基座受力均匀，不会因为单侧锁紧力过大导致圆盘翘曲变形。
