葫芦形带挂耳金属连接吊环结构设计

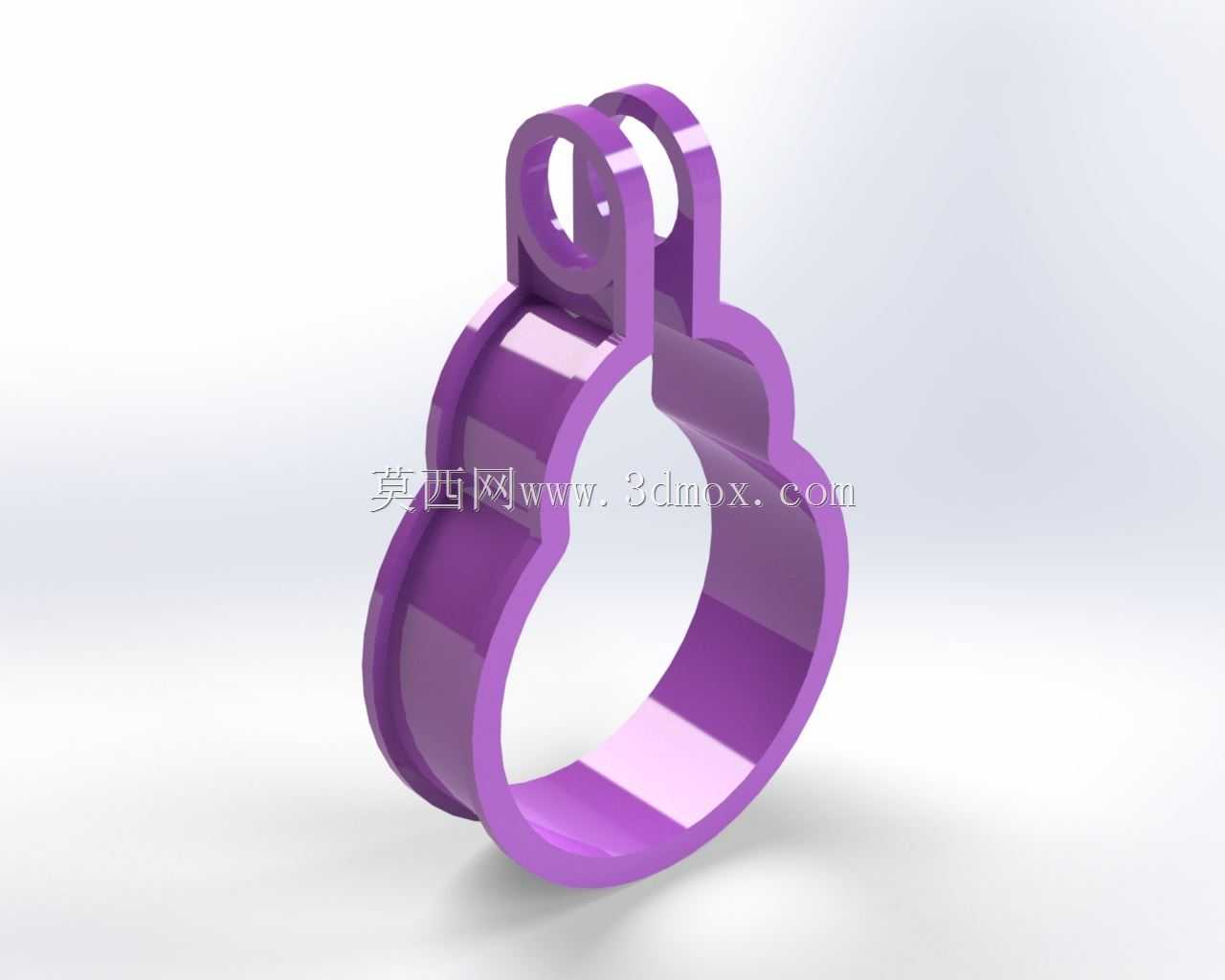

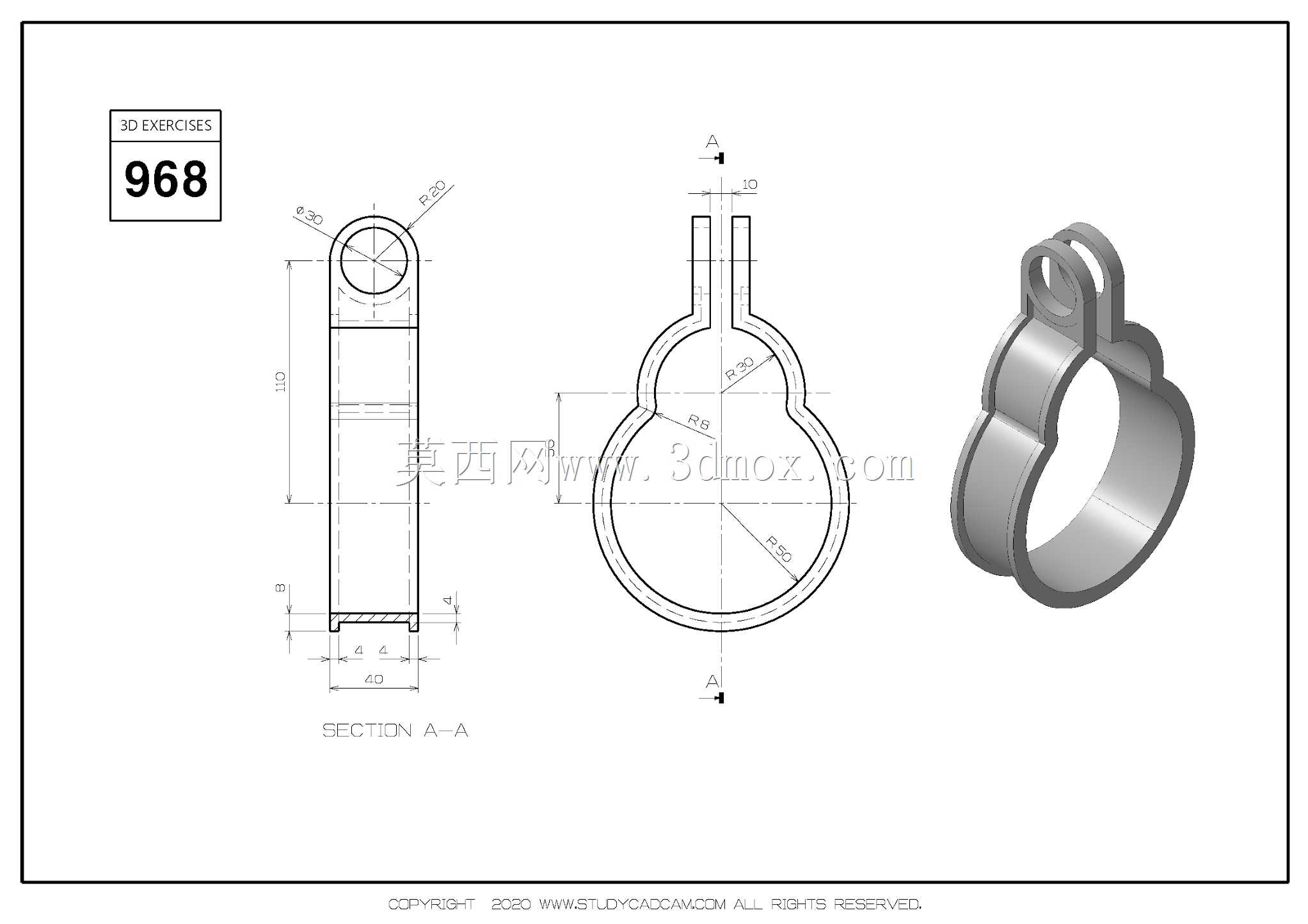

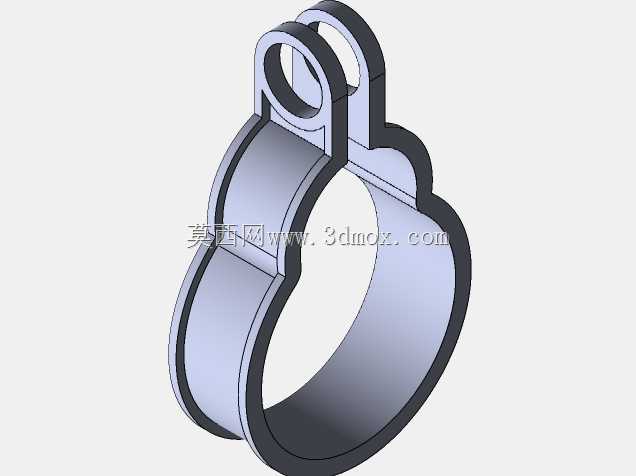

　　这款葫芦形带挂耳的环形构件，在小型吊装、便携器具挂接、装饰性承重连接场景中有着较为广泛的适配空间，区别于常规圆形吊环的规整形态，其非对称的葫芦轮廓既兼顾了挂接时的受力分布需求，也能满足部分场景下的外观适配要求。从结构设计逻辑来看，构件主体为等截面环形弯制结构，环身截面采用规整矩形，在建模阶段通过扫掠特征完成主体成型，能够保证环身各位置截面尺寸一致，避免应力集中点的出现；顶部延伸出的双片式挂耳是核心受力连接部位，两片挂耳平行布置，中心同轴开设销孔，用于穿装销轴实现与上部挂载点的铰接，挂耳与环身的过渡位置做了大圆弧过渡处理，在实际承重时能够平滑分散挂耳根部的拉应力，避免直角过渡带来的应力断裂风险。

　　从实际使用的功能特性出发，该构件的葫芦形轮廓做了功能分区，下部较大的环腔用于穿装被吊物件的连接绳、卸扣等连接件，较大的内腔空间能够适配不同直径的连接索具，上部收窄的环段则可以在挂接后对连接件形成一定的限位作用，避免索具在环身内大范围滑动导致挂载重心偏移；顶部双挂耳的间距经过匹配设计，刚好能够嵌入常规小型卸扣、挂架的连接耳片间隙，安装时无需额外加装垫片调整间隙，销轴穿装后不会出现横向窜动。设计过程中针对安装边界做了明确的尺寸约束，挂耳的总厚度控制在适配常规M6-M8规格销轴的范围内，销孔直径与销轴采用间隙配合，保证铰接转动的灵活性，环身的截面厚度根据额定承重载荷做了等强度校核，在满足50kg以内静载承重要求的前提下，尽可能控制构件整体重量，避免不必要的材料冗余。

　　在建模细节处理上，环身的所有棱边都做了小圆角倒角处理，一方面是去除加工后的锐边毛刺，避免安装使用时划伤操作人员或索具表面，另一方面也能减少热处理环节的应力集中问题，提升构件的疲劳强度；挂耳的销孔位置做了沉孔处理，能够容纳销轴端部的卡簧或螺栓头，避免销轴端部突出挂耳表面影响安装平整度。从行业应用的适配性来看，这类小型吊环构件既可以作为小型工具箱、便携仪器箱的提手连接环使用，也可以作为户外露营装备、小型展示道具的挂接连接件，部分对外观有要求的装饰性吊装场景中，其特殊的葫芦轮廓也能替代常规圆形吊环，兼顾结构功能与外观协调性。设计阶段也考虑了不同加工工艺的适配性，若采用金属板材激光切割后焊接成型，环身的展开轮廓可通过钣金展开特征直接生成，挂耳与环身的焊接位置预留了焊接坡口，保证焊接强度；若采用精密铸造工艺生产，模型的拔模斜度统一设置为1.5度，能够满足熔模铸造的脱模要求，无需后续大量机加工修整。

　　从受力传导路径来看，当构件挂载重物时，载荷通过下部环身传递到两侧环臂，再顺着环臂向上传导至顶部挂耳位置，最终通过挂耳内的销轴将载荷传递到上部挂载点，整个传力路径平滑顺畅，没有出现力流突变的结构拐点，环身的葫芦形轮廓并非单纯的造型设计，下部扩宽的环腔实际上增大了索具与环身的接触弧长，降低索具单位面积的受压载荷，减少索具磨损，上部收窄段则在挂耳下方形成了自然的加强筋结构，提升挂耳根部的抗弯折能力。在安装适配方面，该构件的整体外轮廓尺寸控制在小型配件的常规范围内，安装时不需要在挂载基体上开设过大的安装孔，仅需匹配销轴直径开设通孔即可完成固定，挂耳的外侧平面与挂载基体表面贴合，安装后不会出现倾斜晃动的问题，铰接结构也允许构件在一定角度范围内自由转动，适配挂载过程中可能出现的角度偏移，避免硬连接带来的附加弯矩损伤构件。
