双筒带弧形支撑板式金属连接构件

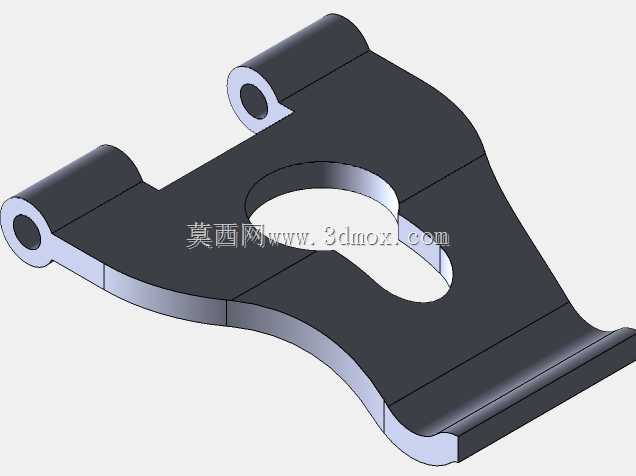

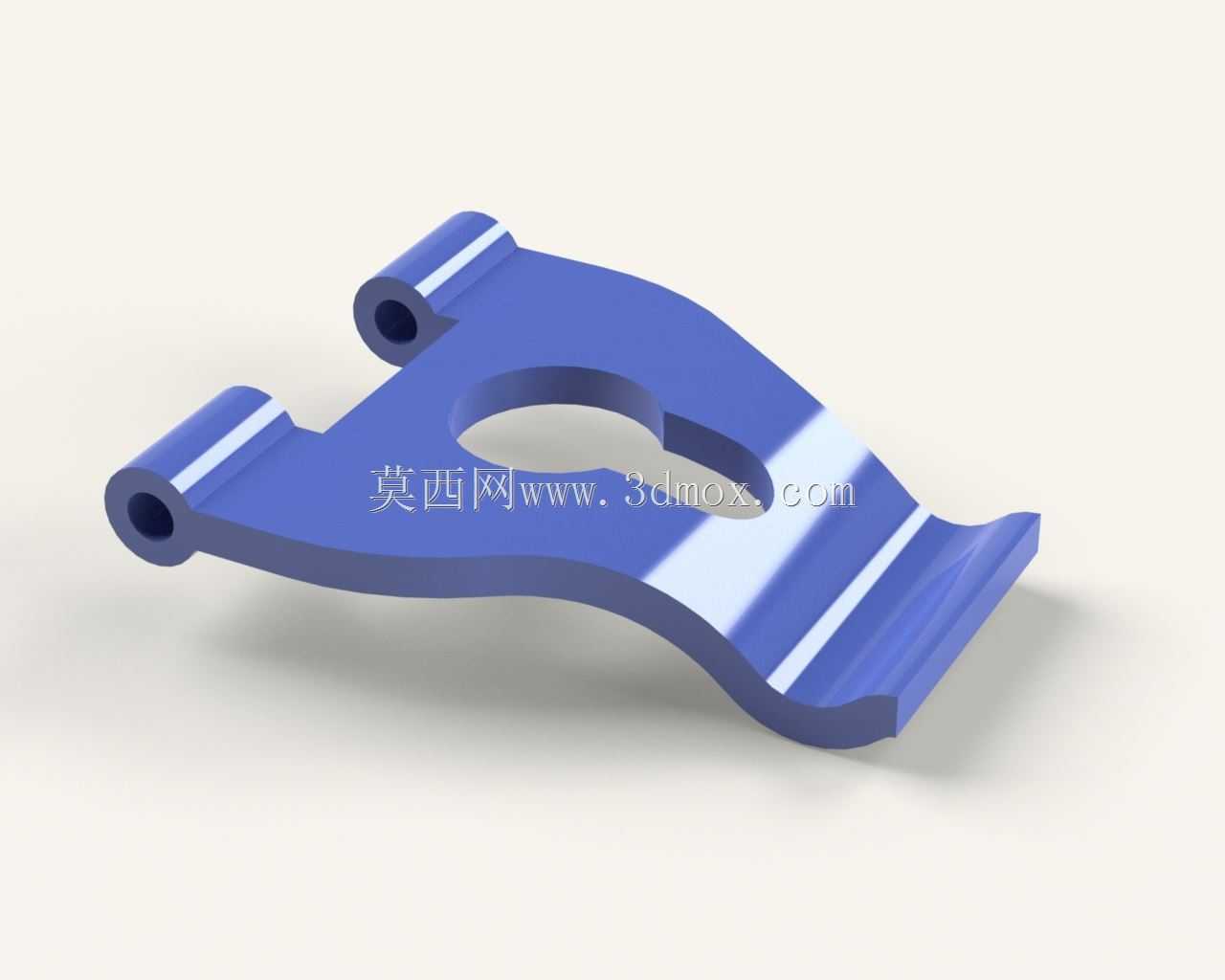

　　这类带双同轴筒孔的弧形支撑构件，在轻工输送线、小型工装夹具的铰接支撑工位上十分常见，日常做设备改造时经常会遇到类似结构的选型需求。从结构细节来看，构件两端的筒孔为同轴等径设计，孔内壁预留了足够的光面配合长度，可直接穿入圆柱销轴实现与相邻连杆的铰接配合，不需要额外加装轴套就能满足中低载荷下的转动需求，筒孔外侧的端面做了小尺寸倒角处理，装配时销轴可以快速导入，不会出现孔边毛刺卡滞的问题。中间的弧形支撑板并非等厚设计，靠近筒孔的位置做了局部加厚过渡，这部分是应力集中的核心区域，加厚处理能有效抵消铰接转动时产生的交变弯矩，避免长期使用后出现根部断裂的问题；板身中部开设的圆形减重孔，位置刚好落在结构受力的中性区域，不会削弱整体抗弯强度的同时，

　　能减少近三成的零件重量，也方便装配时穿入工具进行对位调整。板体末端的平直弯折段是安装贴合面，这个面的平面度控制在0.1mm以内，安装时可以完全贴附在配套的设备安装面上，不需要额外加调整垫片就能保证支撑角度的准确性，弯折处的圆角过渡也避免了应力集中，不会在受冲击载荷时出现弯折开裂的问题。实际应用场景中，这类构件常作为小型翻盖机构的铰接支撑臂，比如小型设备的检修门开合支撑、工装夹具的压紧摆臂、输送线侧挡的可调支架，工作时主要承受径向的支撑载荷和小幅度转动带来的摩擦损耗，双筒孔的设计相比单筒铰接结构，抗偏载能力提升40%以上，即使安装时存在小幅的同轴度误差，也能通过两个筒孔的配合间隙自动补偿，不会出现转动卡滞的情况。

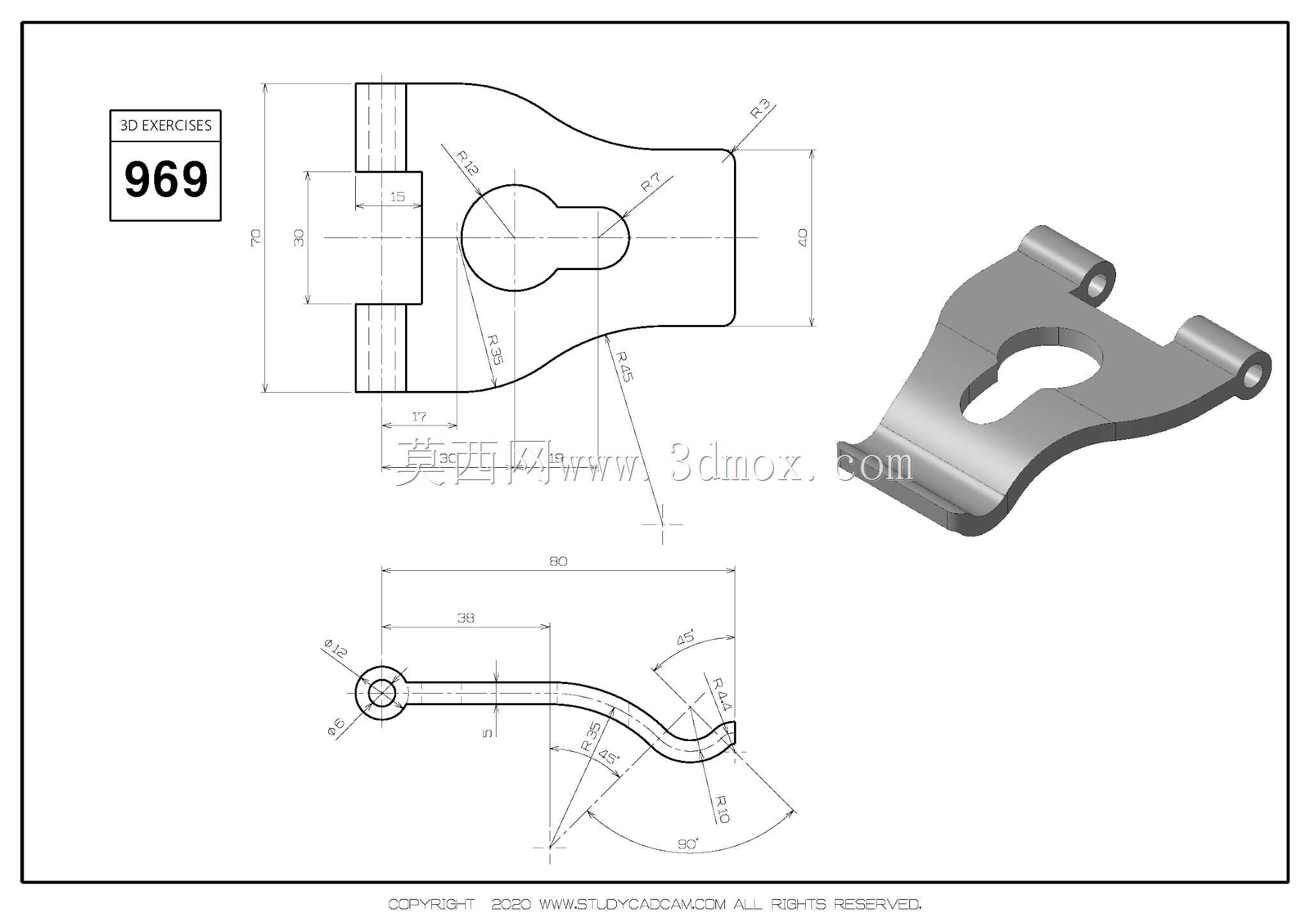

　　建模过程中需要重点控制几个尺寸边界：两端筒孔的同轴度公差要控制在0.05mm以内，否则穿入销轴后会出现转动阻力过大甚至卡死的问题；弧形板的曲率要和相邻运动部件的运动轨迹完全匹配，避免开合过程中出现结构干涉；末端安装面与筒孔轴线的平行度公差要控制在0.08mm以内，保证安装后支撑角度的精度。另外，构件的整体外轮廓没有尖锐棱角，所有外露边都做了R0.5的圆角处理，不仅能减少装配时的磕碰划伤风险，也能提升零件表面处理的附着力，不管是做喷塑还是镀锌处理，边角位置都不会出现涂层过薄脱落的问题。在做结构验证时，需要重点校核筒孔根部的抗弯强度，当施加额定载荷1.5倍的测试力时，根部变形量不能超过0.2mm，卸载后不能有残余变形，

　　才能满足长期往复转动的使用需求。这类结构的设计难点在于平衡轻量化和结构强度，不能为了减重过度削减受力区域的壁厚，也不能为了强度盲目增加壁厚导致零件重量过大、成本上升，中间减重孔的直径一般控制在板身宽度的60%左右，既能达到减重效果，也不会破坏板身的整体受力结构。
