拱形双安装孔压紧式管夹压盖结构

　　在流体输送管路、气动液压系统的管线布设场景中，这类拱形压盖是对开式管夹总成的核心承压部件，主要作用是配合下半部分夹座完成圆形管路、棒状轴件的径向固定，抵消管路运行中产生的振动、轴向窜动与径向载荷，避免管线移位、接头松脱引发的介质泄漏或结构干涉问题，在车间压缩空气管网、液压站油路布设、设备内部冷却水管固定等场景中应用十分普遍。

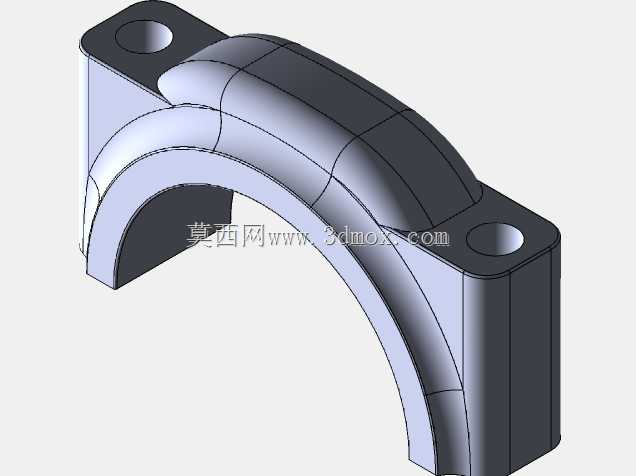

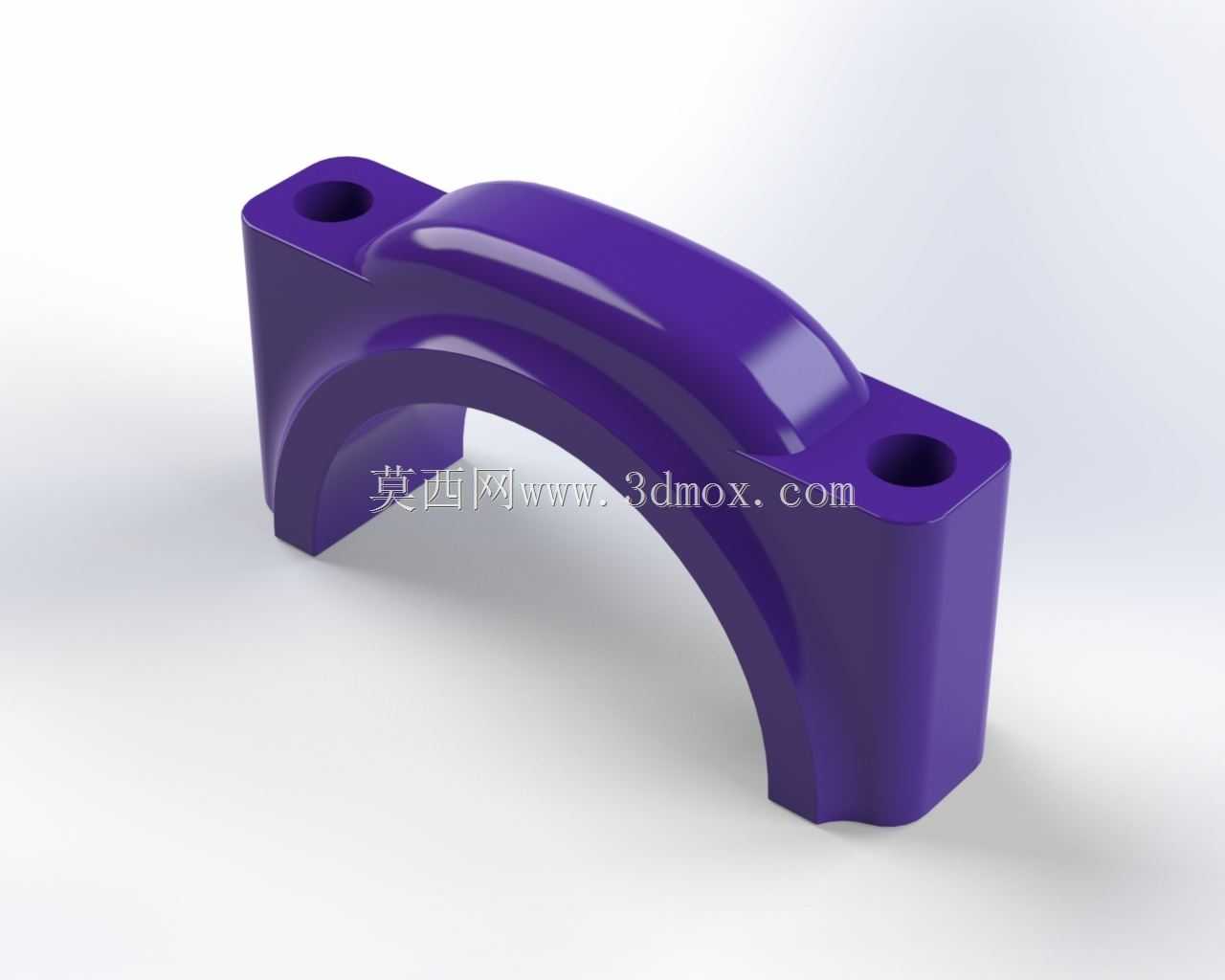

　　从结构功能来看，该压盖采用对称式拱形内腔设计，内腔曲面弧度与待夹持的圆形工件外圆曲率匹配，安装后可与被夹持件外圆形成大面接触，相比点接触或线接触的固定结构，能大幅降低接触面压应力，避免薄壁管路被夹扁变形，也能减少硬管表面的防腐涂层被压损的概率。两侧延伸出的平直安装耳是核心的承载部位，每个耳位上加工有同轴的通孔，用于穿装连接螺栓，安装时螺栓穿过上下夹座的对应孔位锁紧后，压盖的拱形顶面会承受螺栓预紧力带来的弯矩，因此顶面做了平滑的圆弧过渡加厚处理，既可以分散应力集中点，避免长期受载后耳位与拱形主体的衔接位置出现疲劳裂纹，也能去除尖锐棱角，减少安装过程中磕碰划伤操作人员的风险。

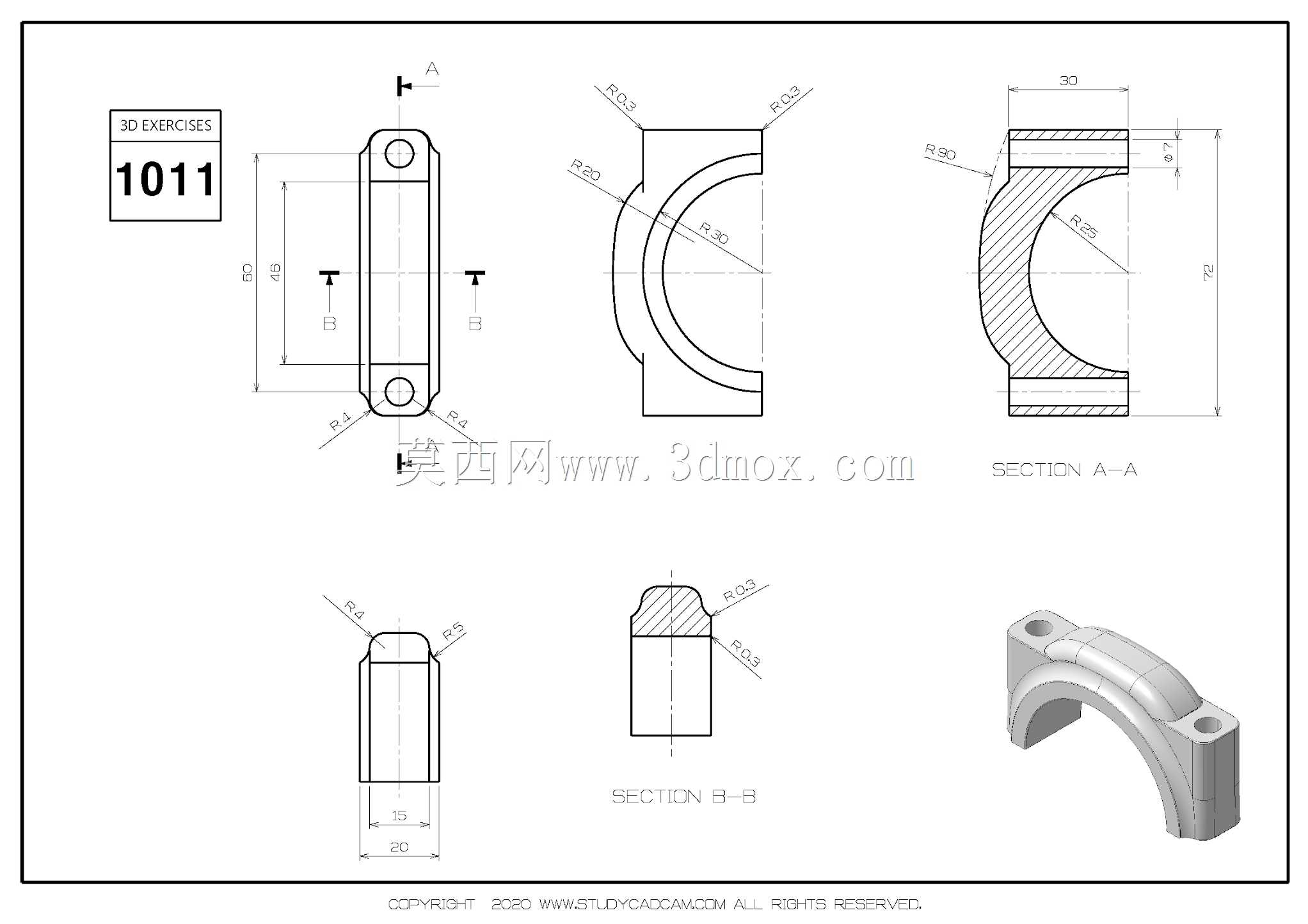

　　设计这类零件时，首先要根据待夹持工件的公称外径确定拱形内腔的半径，通常内腔半径会比工件外圆半径大0.1-0.2mm，预留出橡胶减震垫的安装空间，若直接夹持金属硬管，也可避免加工公差导致的装配卡滞。安装耳的孔位中心距需要与配套夹座的孔位严格一致，孔的直径要比选用的螺栓公称直径大0.5mm左右，补偿安装时的位置偏差，降低装配难度。安装耳的厚度需要根据额定夹持力计算，确保螺栓锁紧到规定扭矩时，耳位不会出现弯曲变形，拱形主体的壁厚从顶部向两侧耳位逐渐过渡，在保证整体强度的前提下尽可能减少材料用量，降低零件自重。

　　从安装边界来看，这类压盖的整体外轮廓宽度由两侧安装耳的外端面决定，安装时需要预留足够的螺栓操作空间，通常孔位中心到压盖外侧的距离要满足套筒扳手的作业空间要求，避免螺栓锁紧时工具与压盖本体干涉。拱形内腔的最低点到安装耳底面的高度，决定了可夹持工件的最大外径，选型时需要确认该尺寸大于待夹持工件的半径，防止压盖安装后拱形顶部与工件表面出现间隙，导致夹持力不足。零件的整体高度要适配安装空间的竖向尺寸，避免与周边其他管线、结构件产生位置冲突。

　　实际建模过程中，这类零件的建模逻辑遵循实体建模的常规思路，先绘制安装耳与拱形主体的对称截面草图，通过拉伸生成基础实体，再对拱形顶面做倒圆角过渡处理，之后拉伸切除安装孔，最后对所有锐边做小尺寸倒角，去除加工毛刺。建模时需要特别注意对称度约束，两个安装孔的同轴度、孔位相对于拱形中心面的对称度需要严格控制，否则实际装配时会出现螺栓穿装困难、夹持偏载的问题，导致固定可靠性下降。这类零件通常采用铸铁或压铸铝合金加工，也有采用增强尼龙注塑成型的型号，分别适配重载、中等载荷与轻载的不同使用场景，金属材质的压盖表面通常做喷塑或镀锌处理，提升防锈耐腐蚀能力，适配潮湿、有腐蚀介质的工业使用环境。
