奥氏补偿式滑动联轴器结构设计

　　做传动结构设计的工程师大多遇到过两轴安装对中偏差超差的问题，不管是加工误差累积、机架焊接变形还是设备长期运行后的轴承位磨损，都会让刚性联轴器的连接部位产生额外交变载荷，轻则加剧轴承磨损、出现异常振动噪音，重则出现轴颈疲劳断裂、传动键崩齿的故障，这类滑动式补偿联轴器就是针对这类工况开发的传动连接部件。

　　这类联轴器的核心补偿逻辑是通过中间滑块与两侧轴套的滑动配合，抵消两轴之间的径向偏移，和膜片联轴器、波纹管联轴器的弹性补偿逻辑不同，它的补偿过程是刚性滑动接触，不存在弹性元件疲劳失效的问题，适合中低速、中等扭矩的传动场景，在小型输送设备、轻工包装机械、桌面级自动化工作站的传动链中应用十分广泛，尤其是安装空间紧凑、无法预留足够对中调整余量的设备布局中，这类结构的适配性远高于其他类型的补偿联轴器。

　　从结构组成来看，这套模型完整还原了产品的三个核心部件：两端的轴毂、中间的十字滑动块。两端轴毂分别与主动轴、从动轴通过平键连接传递扭矩，轴毂朝向中间滑块的端面开有径向通槽，槽的宽度与中间滑块的凸榫宽度采用间隙配合，配合公差控制在H7/f6区间，既保证滑动过程顺畅无卡滞，又不会因为间隙过大产生传动回差。中间滑块的两个凸榫呈90度垂直分布，分别嵌入两端轴毂的滑槽内，当两轴存在径向偏移时，滑块可以在两个方向的滑槽内自由滑动，实时补偿偏移量，不会在轴系上产生额外的径向约束力。

　　设计这类联轴器的时候，首先要核算的是滑动面的比压，因为扭矩传递过程中，滑块凸榫与滑槽侧壁是面接触承压，比压过大就会出现滑动面快速磨损、咬合的问题，所以滑块材质通常会选用耐磨性较好的铜合金或者工程塑料，轴毂的滑槽表面会做淬火处理提升表面硬度，降低磨损速率。其次要考虑安装边界的尺寸约束，这类联轴器的外径通常比同扭矩规格的刚性联轴器大15%左右，轴向安装长度和刚性联轴器基本持平，选型的时候要注意预留径向的滑动空间，不能让联轴器外圈和周边的机架护罩、走线槽产生干涉。轴孔的尺寸系列按照常规的轴径标准设计，键槽尺寸符合GB/T 1095的平键规范，不需要额外定制加工，普通的机加工车间就可以完成生产制造。

　　实际装配过程中，不需要刻意追求两轴的绝对对中，只要径向偏移量控制在联轴器允许的补偿范围内即可，通常这类小规格联轴器的径向补偿量可以达到轴径的5%左右，角向补偿量在1度以内，完全可以覆盖常规设备安装的误差范围。日常维护的时候只需要定期在滑动槽位置涂抹少量润滑脂，就可以保证长期运行无故障，相比需要定期检查弹性元件老化情况的弹性联轴器，维护成本更低。

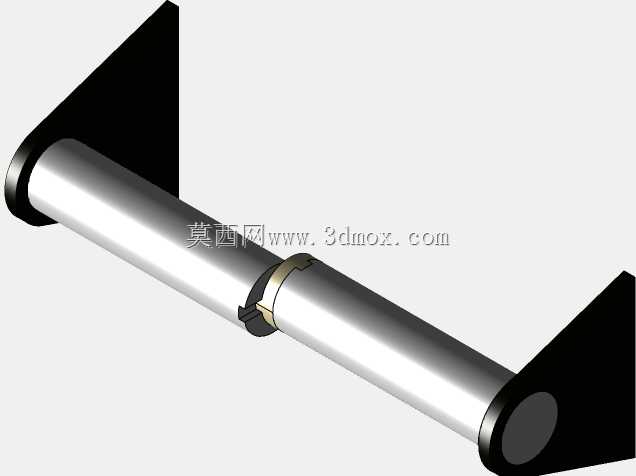

　　建模过程中，对滑动配合面的公差配合做了还原，滑槽的过渡圆角、凸榫的根部应力释放槽都做了细节处理，避免应力集中导致的部件断裂，轴端的紧定螺钉孔位置也做了预留，方便实际装配的时候锁紧轴与轴毂，防止运行过程中出现轴向窜动。两侧的安装支架是为了直观展示联轴器的安装场景，实际应用中支架的尺寸可以根据配套设备的轴承座安装位置灵活调整，不影响联轴器本身的功能实现。
