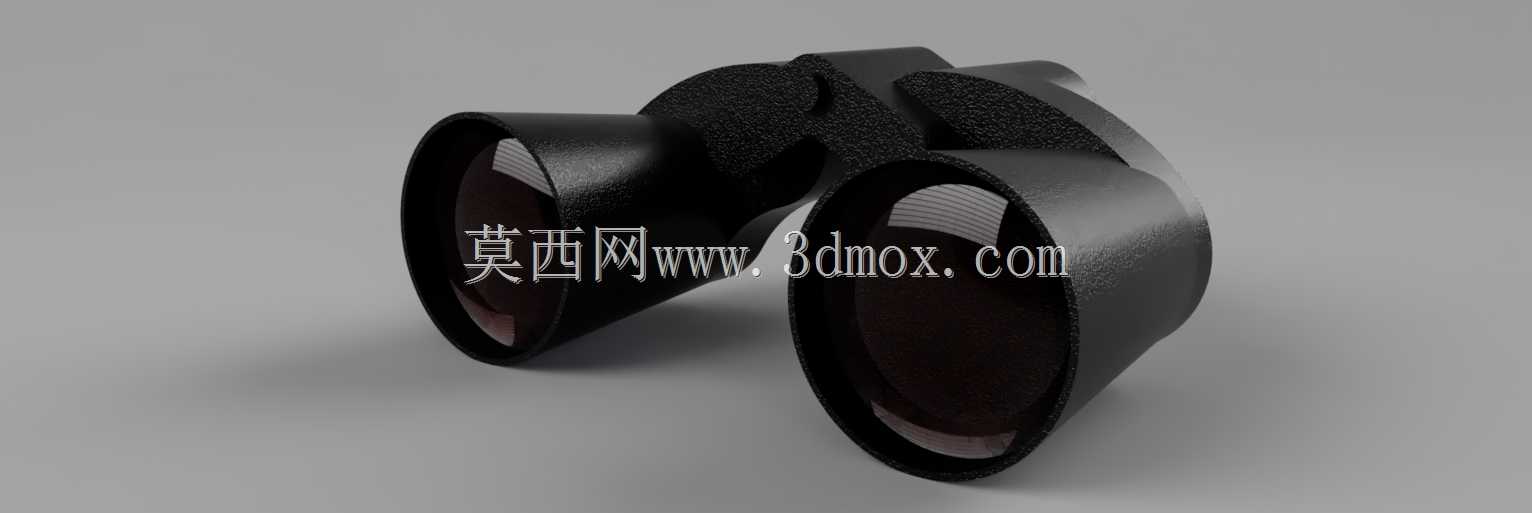

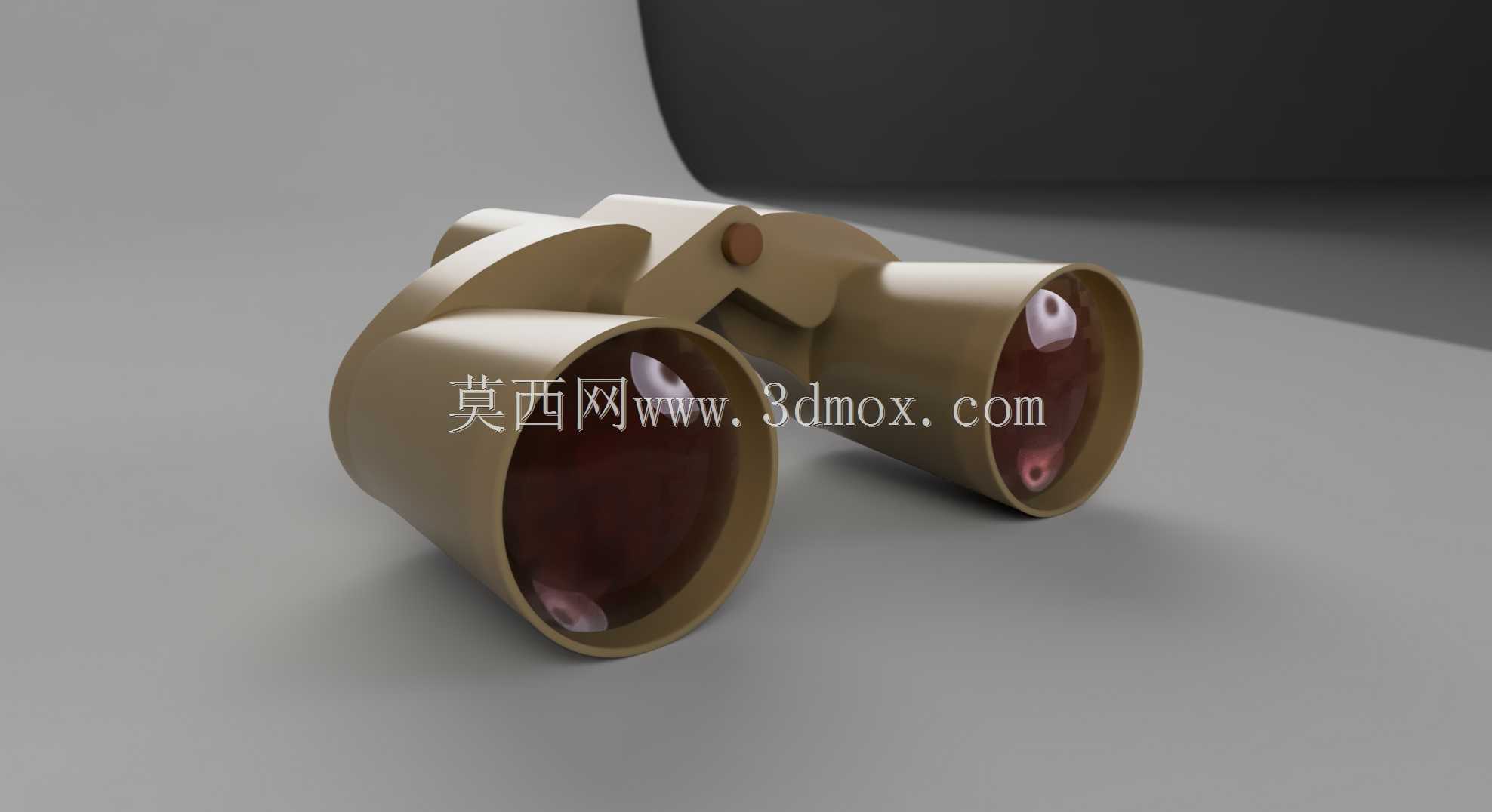

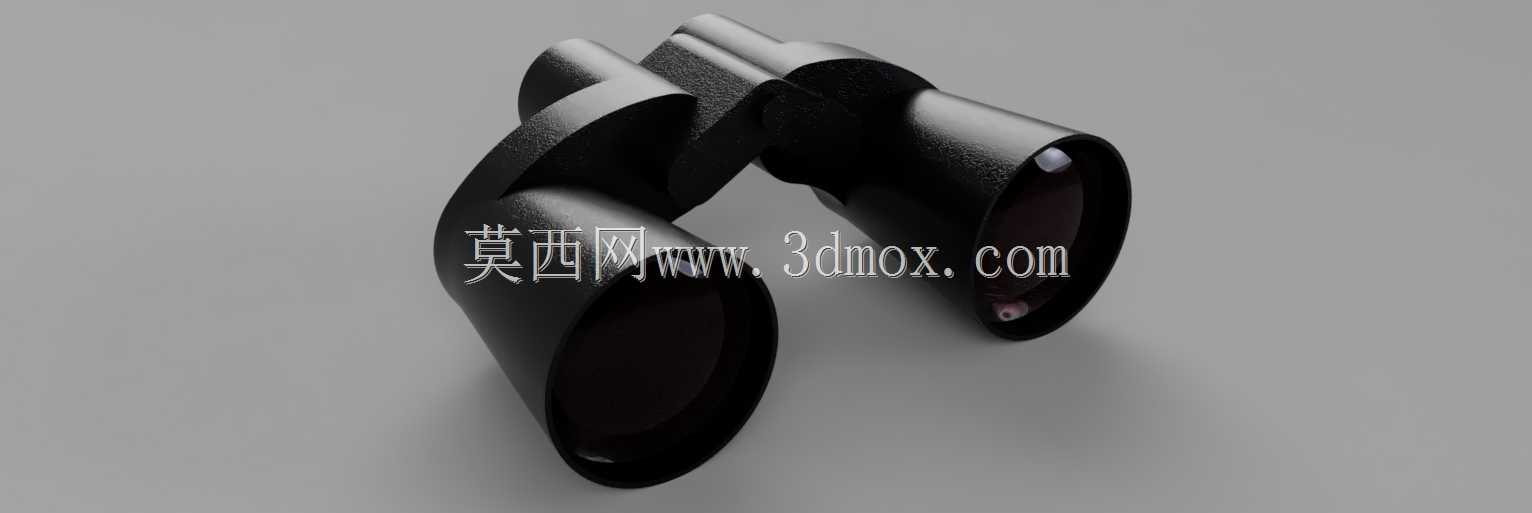

双筒手持便携观测望远镜结构设计

　　这款双筒手持观测设备的结构设计，首先要匹配户外远距离目视观测的核心使用场景，覆盖野外勘探、户外徒步、赛事观览、远距离目标核查等实际工况，在结构层面平衡光学性能、握持手感与便携属性。从实际使用逻辑出发，设计时先确定了双镜筒铰接的核心结构，中间的铰接转轴采用阻尼适中的过盈配合结构，用户可以根据自身瞳距自由调整两个镜筒的开合角度，调整到位后可以依靠转轴阻尼保持固定间距，不会在使用过程中出现镜筒偏移、光轴错位的问题，适配不同瞳距的使用者长时间观测需求。镜筒主体采用等径圆筒式结构，内壁预留了物镜组、棱镜组、目镜组的安装台阶，每个光学组件的安装位都设计了同轴定位止口，保证各镜片组的光轴重合度控制在装配公差允许范围内，避免观测时出现重影、

　　视场偏移的问题，镜筒壁厚在保证结构强度的前提下做了均匀减薄处理，在跌落测试的模拟工况下，壁厚可以承受1.2米高度自由落体到硬质地面的冲击，不会出现筒身变形挤压光学组件的情况。握持部分的外形做了贴合手掌弧度的曲面过渡，没有尖锐棱角，镜筒外侧的防滑纹理深度控制在0.8mm，既可以保证戴薄手套操作时的摩擦力，又不会因为纹理过深积留污渍，日常擦拭维护更方便。物镜端的镜筒边缘做了15度的倒角收边，既可以避免边缘磕碰造成的卷边变形，也能减少杂光从物镜侧面进入镜筒内部形成眩光，提升观测时的画面对比度。目镜端设计了可翻折的软质眼罩安装位，翻折状态下可以适配戴眼镜的用户使用，翻起状态下可以贴合眼部轮廓，阻挡侧面环境光进入视场，

　　不同使用习惯的用户都能获得舒适的观测体验。中间的调焦结构采用了同步调焦设计，调焦轮设置在两个镜筒铰接位置的正上方，手指无需大幅移动即可触碰操作，调焦行程覆盖最近观测距离到无穷远的全程范围，调焦轮的阻尼做了分段设计，快速转动时阻尼较小可以快速切换观测距离，微调时阻尼增大保证对焦精度，不会因为轻微触碰导致焦点偏移。右侧目镜还预留了独立视度调节结构，适配左右眼视力存在差异的使用者，调节范围覆盖±500度的视力差，无需佩戴眼镜即可获得清晰的观测效果。从安装边界来看，这款双筒望远镜折叠后的最小宽度可以控制在120mm以内，完全可以放入常规的户外腰包、背包侧袋中，整机重量控制在合理区间，单手握持长时间观测不会出现明显的手部酸胀感。

　　镜筒外侧预留了挂绳安装孔，孔位做了内嵌式的金属衬套，频繁穿挂挂绳也不会出现塑料孔位开裂的问题，适配不同粗细的手腕挂绳、颈挂绳使用。在结构细节上，镜筒的拼接缝都设计在非握持区域，拼接面采用止口配合加密封胶条的结构，可以阻挡日常使用时的灰尘、零星溅水进入镜筒内部，避免光学镜片长霉、起雾，延长设备的实际使用寿命。设计过程中还做了重心配平，整机重心落在铰接位置的中心轴线上，手持时不会出现前端下坠、后端上翘的情况，长时间握持的疲劳度更低。光学组件的固定结构采用了弹性压圈设计，在温度变化导致镜筒材料出现热胀冷缩时，压圈可以提供微量的形变补偿，不会因为硬挤压造成镜片应力变形，保证不同温度环境下的成像清晰度稳定。
