气动杠杆压紧式气缸执行夹紧组件

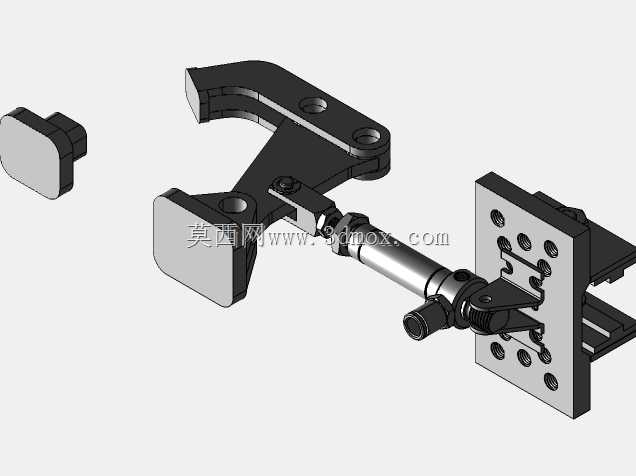

　　这套气动夹紧执行组件，在自动化产线的工装夹具工位、焊接工装定位环节、装配线工件固定场景中应用十分广泛，区别于普通直行程气缸，它通过杠杆放大结构将气缸的直线推力转化为夹臂的摆转压紧力，能在较小的缸径下获得更大的夹紧力矩，适配多数需要侧向压紧、开口避让的装夹需求。从结构设计逻辑来看，组件将气缸本体、安装基座、杠杆夹臂、压头、铰接销轴做了集成化设计，安装端采用带多组安装孔的法兰式基座，可直接通过螺栓固定在工装台板或者型材支架上，不需要额外设计转接支架，减少了装配环节的公差累积。夹臂部分采用分体式铰接设计，气缸活塞杆端通过鱼眼接头与夹臂的驱动端连接，将活塞杆的直线往复运动转化为夹臂绕固定销轴的摆转运动，这种结构的力臂经过优化，

　　在气缸额定行程内夹臂的开口角度可以满足常规工件上下料的避让需求，不会出现工件取放时与夹臂发生干涉的问题。压头部分采用可拆卸式的耐磨垫块设计，垫块接触工件的端面做了平面处理，增大与工件的接触面积，避免压紧过程中压伤工件表面，同时垫块磨损后可以单独更换，不需要整体更换夹臂，降低了后期维护成本。从安装边界来看，基座的安装孔位按照标准工装孔距设计，横向与纵向的孔位间距适配常用的工业铝型材槽距以及工装平台的螺纹孔排布，安装时不需要额外打孔适配；气缸的轴向尺寸与夹臂摆转的极限位置做了限位设计，当活塞杆伸出到最大行程时，夹臂刚好到达压紧位置，不会出现过压导致工件变形或者机构卡死的情况，当活塞杆回缩到最小行程时，夹臂抬起到最大开口位置，

　　预留的开口高度可以覆盖多数中小型钣金件、机加工件的上下料空间。在实际选型适配时，这套组件可以根据所需夹紧力的大小匹配对应缸径的气缸，不需要重新设计夹臂与基座结构，铰接部位的销轴都做了淬火处理，表面硬度满足长时间往复摆动的耐磨需求，铰接处配合间隙控制在合理范围，既不会因为间隙过大导致夹紧定位精度不足，也不会因为间隙过小出现动作卡滞。气路接口采用标准的气动接头螺纹，可以直接对接工厂常规的气动管路，配合对应的电磁阀就能实现夹紧与松开的自动控制，在手动工装场景中也可以搭配手动阀实现人工控制压紧。不同于普通的转角气缸，这种杠杆式夹紧结构的压紧力方向垂直于工件安装面，压紧过程中不会对工件产生侧向的推力，避免工件在定位过程中出现移位，

　　对于需要保证定位精度的机加工工位、焊接工位来说，这种受力形式能更好的保证工件装夹的稳定性。夹臂的结构做了减重优化，在保证结构强度的前提下去除了多余的材料，降低了摆转部分的惯量，让气缸动作更加顺畅，同时也减少了整体组件的重量，方便安装与搬运。整套组件的所有运动副都考虑了润滑与防尘设计，铰接位置预留了润滑脂加注空间，长期使用时可以定期加注润滑脂减少磨损，气缸活塞杆部分配合防尘圈，能阻挡车间内的焊接飞溅、切屑粉尘进入气缸内部，提升组件在复杂车间环境下的使用寿命。在装配调试过程中，只需要将基座固定在对应工位，调整好压头与工件的接触位置，接通气路调整气压到合适范围就能投入使用，不需要做复杂的机构调试，对于工装设计人员来说，可以直接将这套组件集成到整体工装设计中，减少非标结构的设计工作量，缩短工装的设计与制造周期。
