异形结构四旋翼无人机机架设计方案

　　这款四旋翼机架采用非对称异形臂布局，区别于常规等长等重的X型或十字型机架结构，在设计阶段就针对航拍挂载、室内穿越飞行两类核心场景做了结构优化。从实际应用场景来看，这类异形机架主要适配两类使用需求：一类是需要在机架单侧挂载小型拍摄模块、传感组件的作业场景，通过调整对应机臂的结构强度与重心偏移补偿，避免常规等臂机架挂载单侧载荷后出现的重心偏置、飞行姿态修正量过大的问题；另一类是复杂狭小空间内的穿越飞行场景，差异化的机臂长度可以在保证旋翼桨距安全间隙的前提下，缩小整机某一方向的投影尺寸，提升狭窄通道内的通过性。

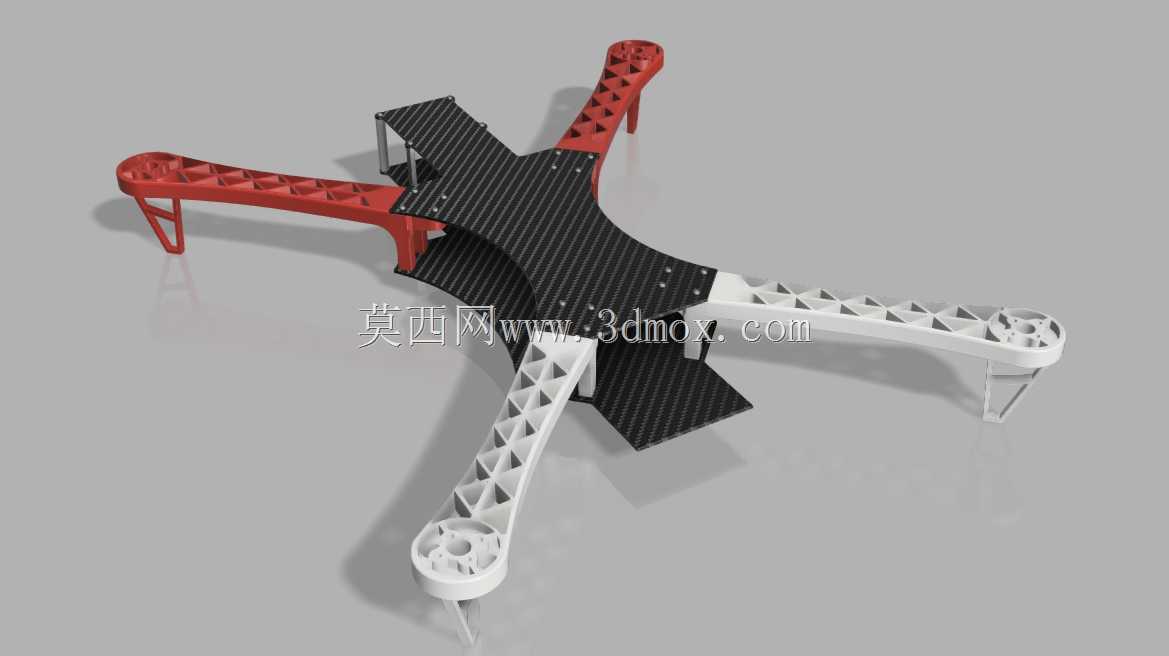

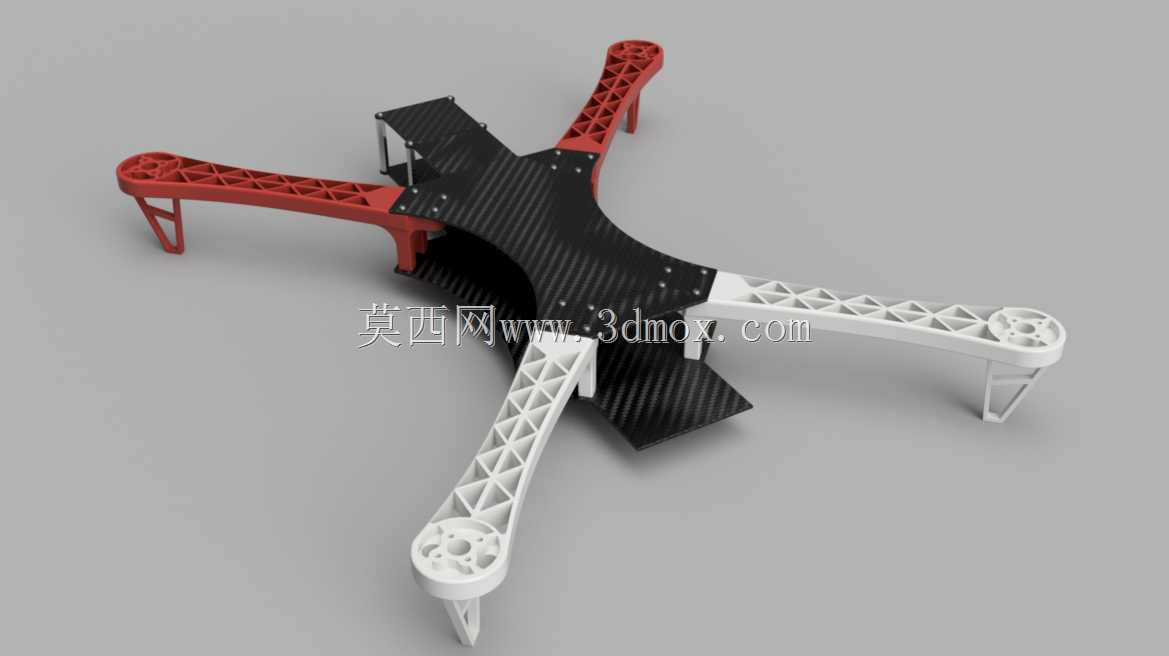

　　从功能特性上看，机架主体承力板采用层叠式碳纤板材拼接结构，中心板区域预留了飞控板、电调、电池绑带的安装位，安装孔位兼容主流的标准飞控安装孔距，不需要额外做转接件就能完成核心电控部件的固定。四个机臂采用镂空格栅式结构设计，在保证机臂抗弯、抗扭强度的前提下，尽可能去除非承力区域的材料冗余，降低整机自重，机臂末端的电机安装座预设了常用无刷电机的固定孔位，同时预留了桨叶保护件的安装接口，在新手练习飞行或者室内作业场景下，可以快速加装防护圈避免桨叶碰撞损毁。机臂与中心板的连接采用嵌入式定位加螺丝锁紧的结构，相比常规的夹板式固定，嵌入式定位可以抵消机臂飞行过程中产生的扭转应力，避免长期飞行后机臂出现松动、定位偏移的问题。

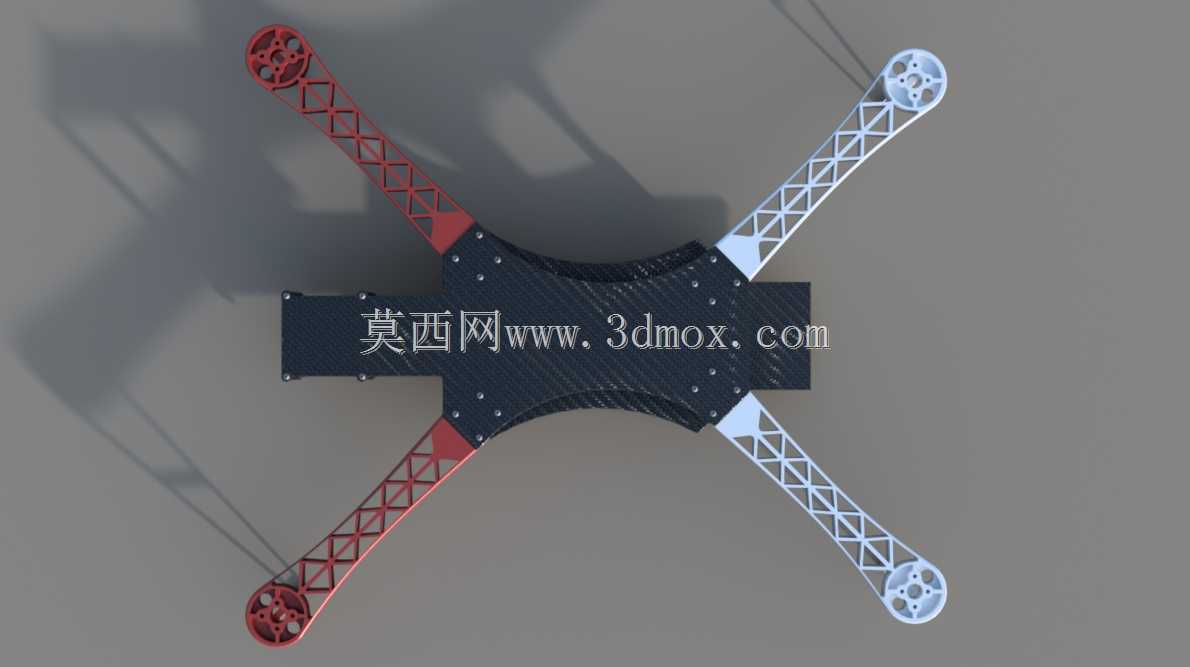

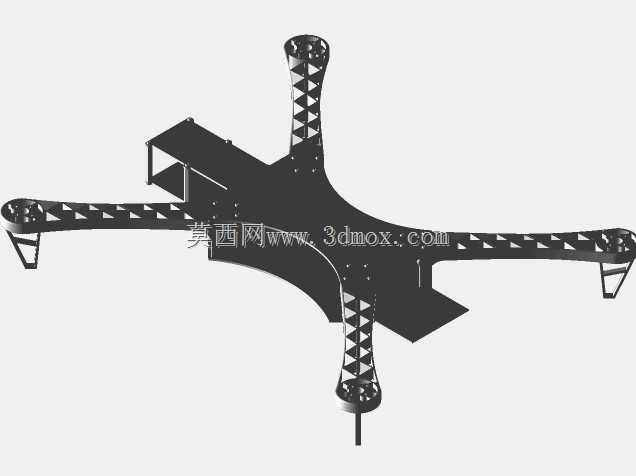

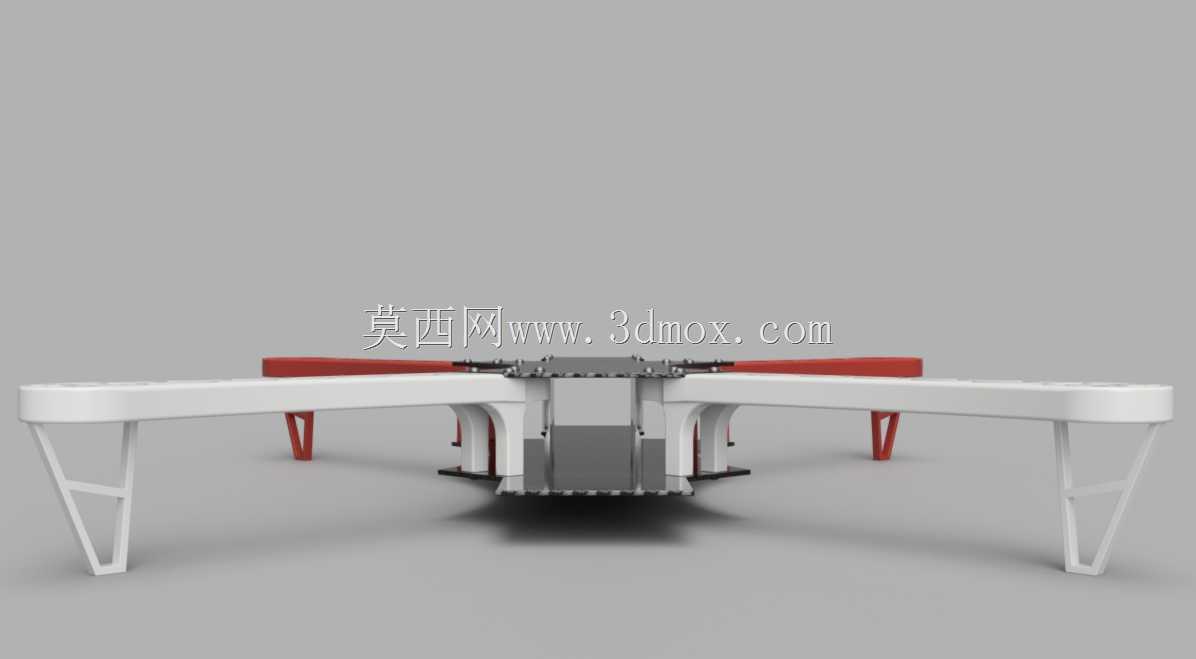

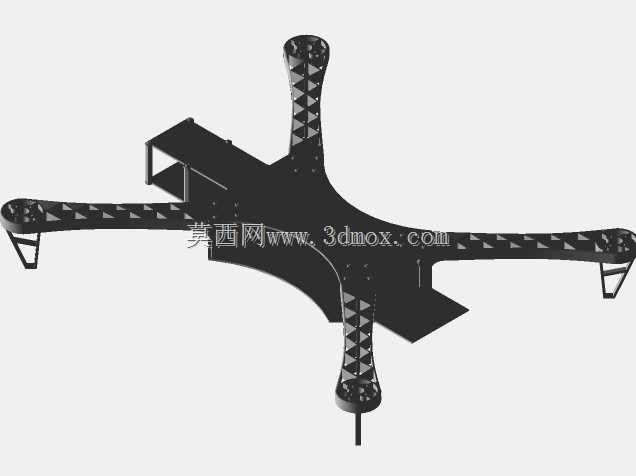

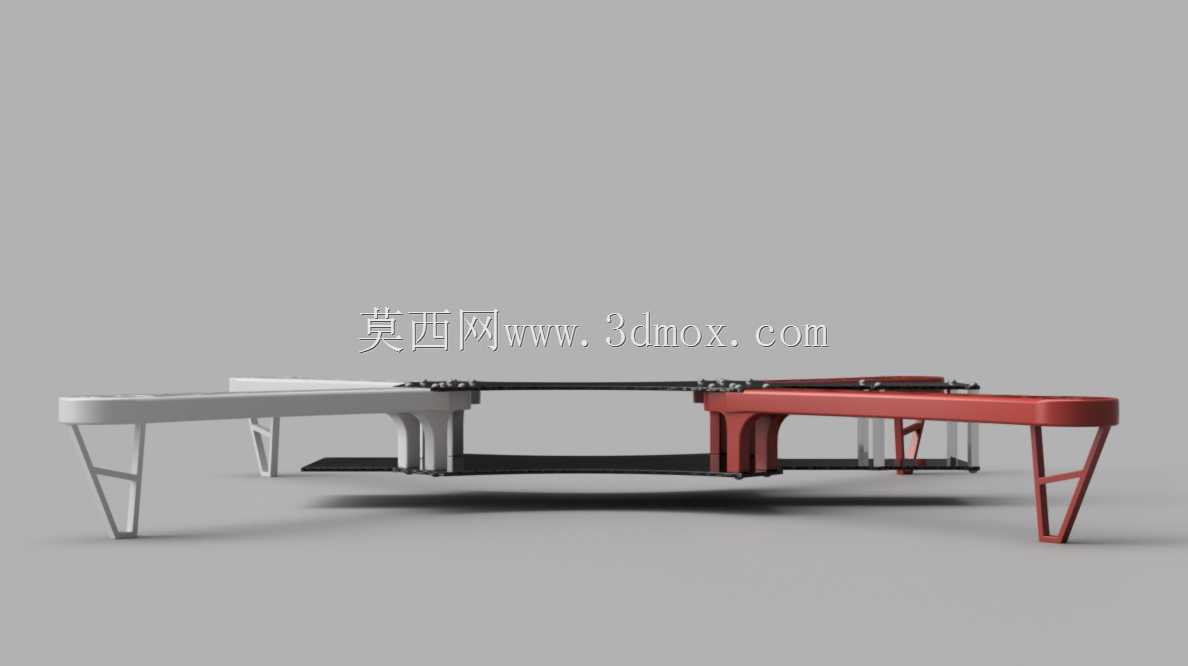

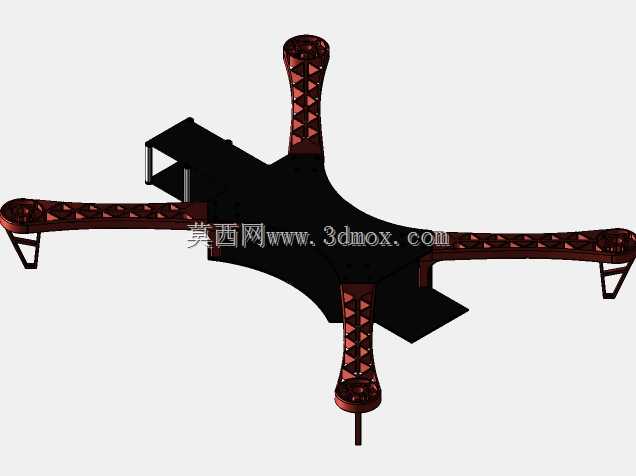

　　设计思路上，这款机架没有采用通用的对称结构，而是针对不同机臂的受力特性做了差异化设计：两个对向的长机臂采用三角镂空的格栅结构，主要承担飞行过程中的主要升力传导，结构上侧重抗扭抗弯性能，材料分布沿机臂受力方向做了加强筋布局；另外两个短机臂采用蜂窝状镂空结构，侧重轻量化设计，同时在靠近中心板的位置预留了额外的载荷安装孔位，可以适配小型图传天线、GPS模块或者作业载荷的固定。机臂末端的起落支撑结构采用一体化延伸设计，不需要额外加装起落架，就能在降落时为中心板的电控部件提供足够的离地间隙，避免降落冲击直接传导到飞控、电池等核心部件，同时一体化的支撑结构减少了额外的连接零件，降低了整机的装配复杂度。

　　从安装边界与尺寸参数来看，这款机架适配450级别的旋翼配置，也就是相邻机臂电机轴中心的对角线距离适配常用的10寸螺旋桨安装，机臂之间的安全间隙经过校核，在满舵打桨的极端姿态下，相邻桨叶不会出现碰撞干涉。中心板的安装区域尺寸可以容纳常规尺寸的3S-4S航模电池，电池绑带的穿槽宽度兼容20mm宽度的常规绑带，电调的安装位置预留在中心板下方的镂空区域，可以借助飞行过程中的旋翼下洗气流完成散热，不需要额外加装散热结构。机架整体的装配公差控制在0.2mm以内，机臂安装后电机轴的垂直度误差小于0.1度，避免因为安装偏差导致的飞行振动、桨效降低的问题。

　　在实际使用过程中，这类异形机架相比常规对称机架的优势还在于炸机后的维修成本，单个机臂采用独立可拆卸结构，碰撞损坏后只需要更换对应位置的机臂即可，不需要更换整个机架主体，降低了后期的使用维护成本。机臂的镂空结构除了轻量化之外，还可以在飞行过程中引导气流穿过机臂结构，减少机臂本身产生的气动阻力，相比实心机臂结构可以提升5%左右的悬停续航时间。中心板的层叠结构将飞控安装位设置在最上层的减震区域，通过板材之间的减震泡棉隔离机臂传导的飞行振动，降低飞控的加速度计噪声，提升飞行姿态的稳定性。
